GENERAL

EEA -5

THE MICRO 570 ANALYZER

E427CDBF

The MICRO 570 Analyzer provides the ability to test
the charging and starting systems, including the battery,
starter and generator.

CAUTION

Because of the possibility of personal injury, al-
ways use extreme caution and appropriate eye
protection when working with batteries.

EBRF004A

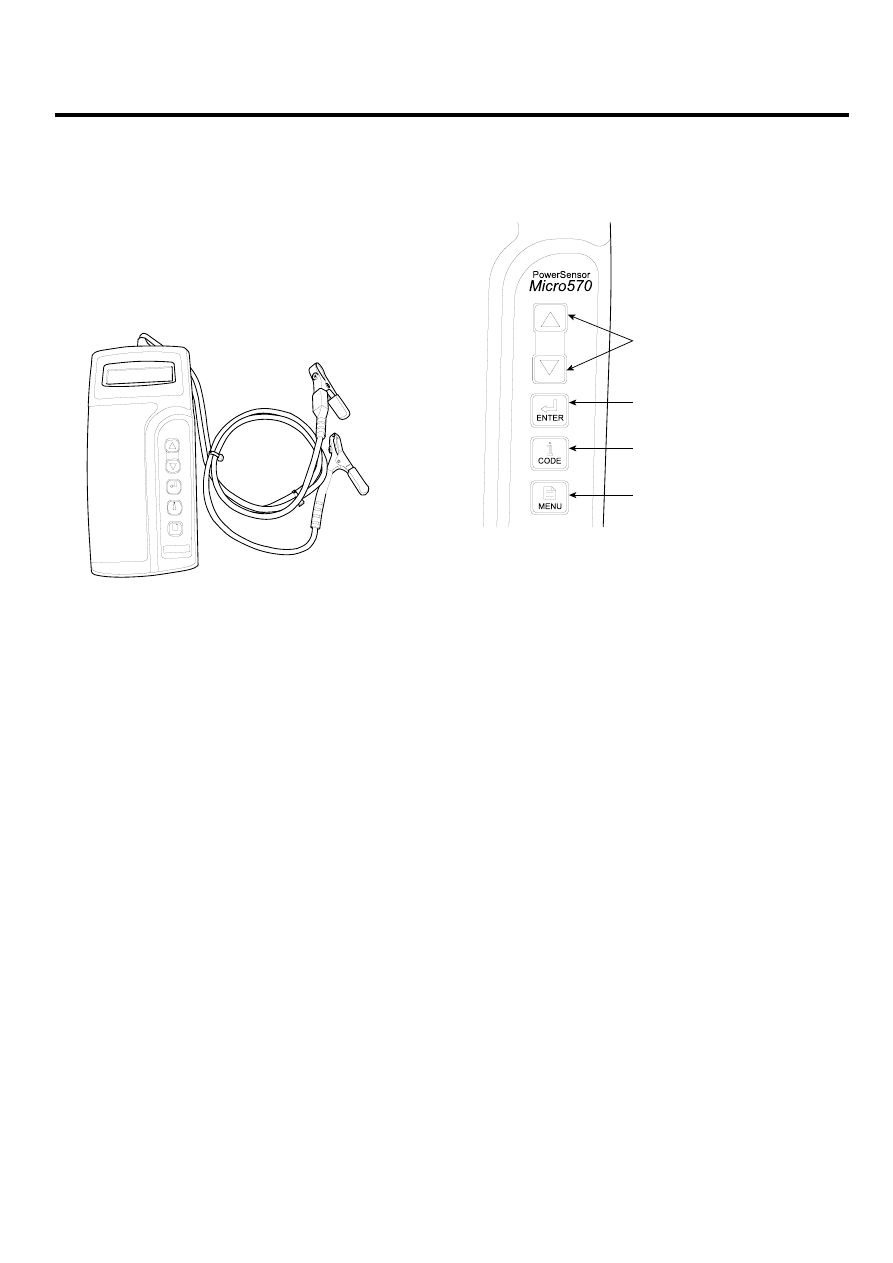

KEYPAD

The MICRO570 button on the key pad provides the follow-
ing functions :

Use the ARROW buttons to scroll
to menu choices

Press the ENTER button to
make selections

Press the CODE button to
generate a Warranty Code

Press the MENU button to print
and view the last test result, set
the time, use the voltmeter, and
esport data to a PC (feature not
currently used by Hyundai)

EBRF005A

EEA -6

ENGINE ELECTRICAL SYSTEM

BATTERY TEST PROCEDURE

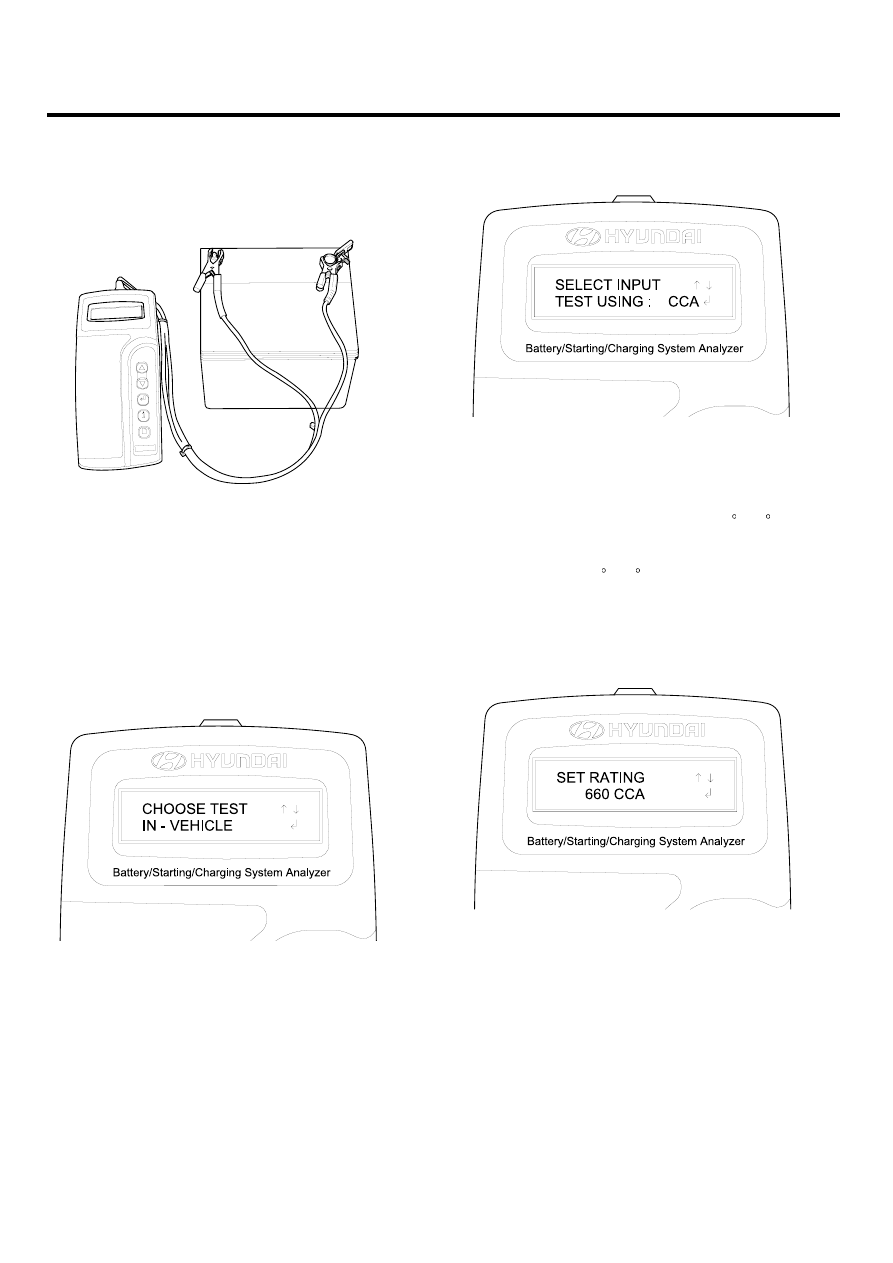

1.

Connect the tester to the battery.
-

Red clamp to battery positive (+) terminal.

-

Black clamp to battery negative (-) terminal.

EBRF006A

CAUTION

Connect clamps securely. If "CHECK CONNEC-
TION" message is displayed on the screen, recon-
nect clamps securely.

2.

The tester will ask if the battery is connected "IN A
VEHICLE" or "OUT OF A VEHICLE". Make your se-
lection by pressing the arrow buttons; then press EN-
TER.

SCMEE6100L

3.

Choose either CCA or CCP and press the ENTER
button.

SCMEE6101L

NOTE

• CCA : Cold cranking amps, is an SAE specifica-

tion for cranking batteries at -18 C (0 F).

• CCP : Cold cranking amps, is an SAE specifica-

tion for korean manufacturer’s for cranking bat-
teries at -18 C (0 F).

4.

Set the CCA value displayed on the screen to the CCA
value marked on the battery label by pressing up and
down buttons and press ENTER.

SCMEE6102L

NOTE

The battery ratings(CCA) displayed on the tester must
be identical to the ratings marked on battery label.

GENERAL

EEA -7

5.

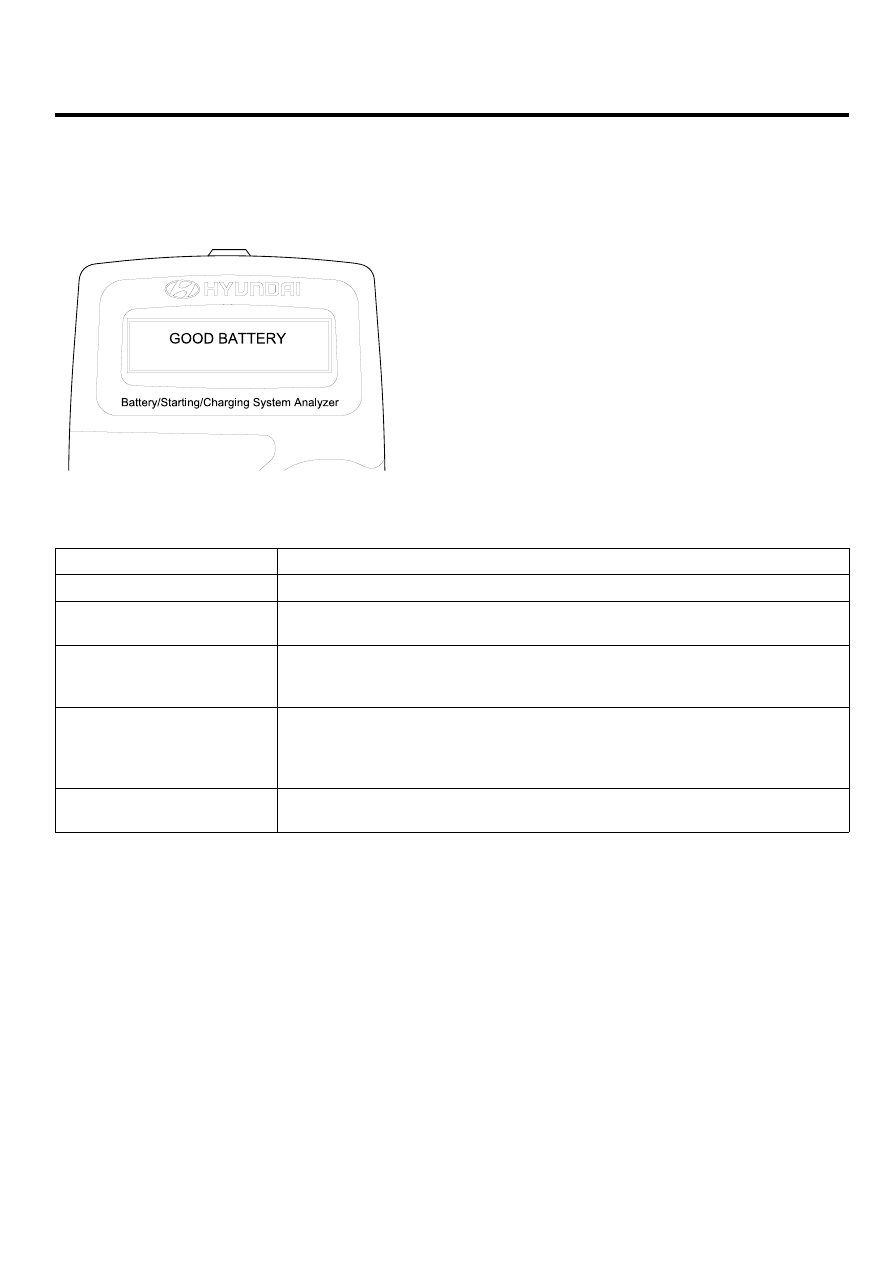

The tester (Micro570) displays battery test results in-
cluding voltage and battery ratings.
A relevant action must be given according to the test
results by referring to the battery test results as shown
in the table below.

SCMEE6103L

NOTE

The battery ratings (CCA) displayed on the tester
must be identical to the ratings marked on battery
label.

6.

To conduct starter test, press ENTER.

BATTERY TEST RESULTS

RESULT ON PRINTER

REMEDY

Good battery

No action is required

Good recharge

Battery is in a good state
Recharge the battery and use

Charge & Retest

Battery is not charged properly
=> Charge and test the battery again (Failure to charge the battery
fully may read incorrect measurement value)

Replace battery

=> Replace battery and recheck the charging system. (Improper connection
between battery and vehicle cables may cause "REPLACE BATTERY",
retest the battery after removing cables and connecting the tester to the
battery terminal directly prior to replacing the battery)

Bad cell-replace

=> Charge and retest the battery. And then, test results may cause "REPLACE
BATTERY", replace battery and recheck the charging system

WARNING

Whenever filing a claim for battery, the print out of
the battery test results must be attached.

EEA -8

ENGINE ELECTRICAL SYSTEM

STARTER TEST PROCEDURE

1.

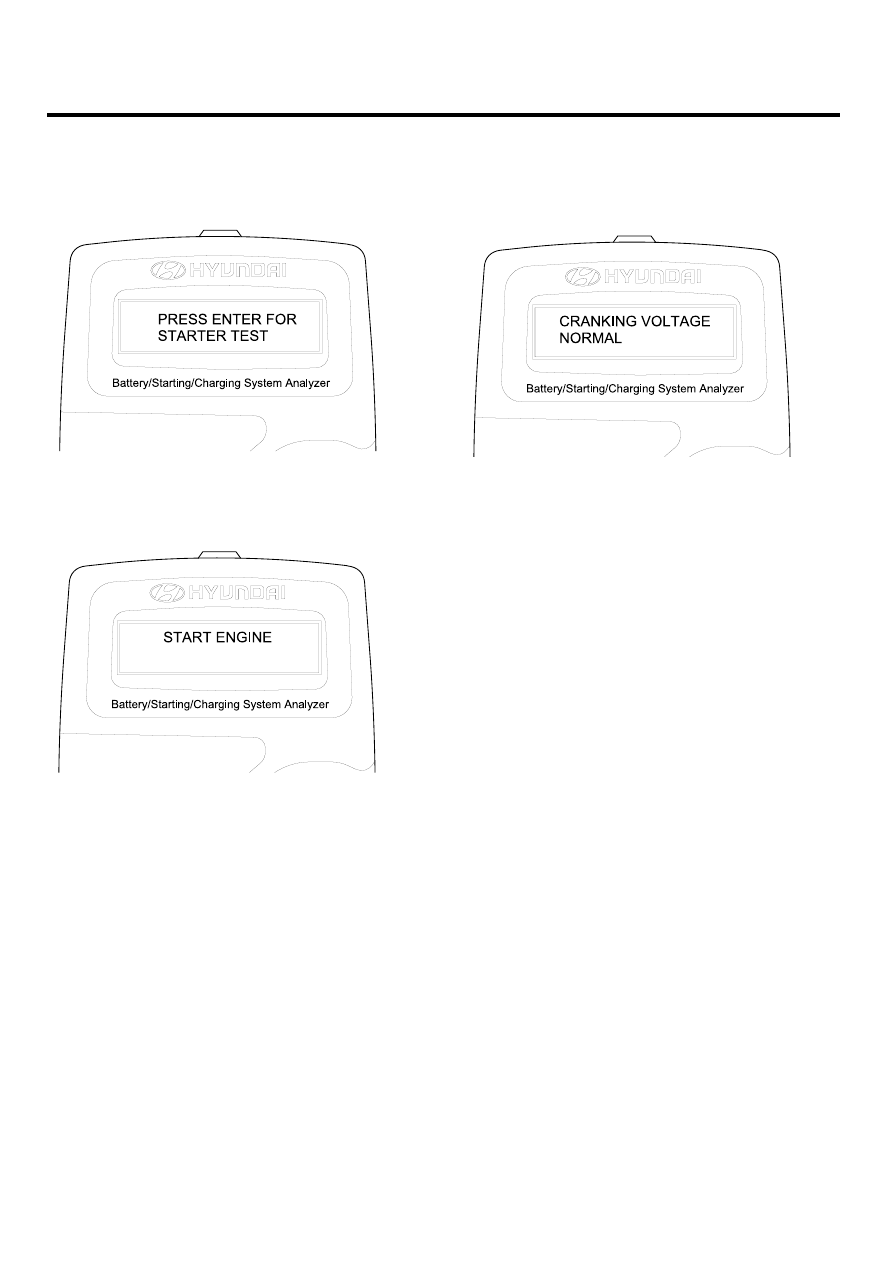

After the battery test, press ENTER immediately for
the starter test.

SCMEE6104L

2.

After pressing ENTER key, start the engine.

SCMEE6105L

3.

Cranking voltage and starter test results will be dis-
played on the screen.
Take a relevant action according to the test results by
referring to the starter test results as given below.

SCMEE6106L

4.

To continue charging system test, press ENTER.
