STARTER RELAY

EE -35

STARTER RELAY

INSPECTION

EE48CFAA

1.

Remove the fuse box cover.

2.

Remove the starter relay.

3.

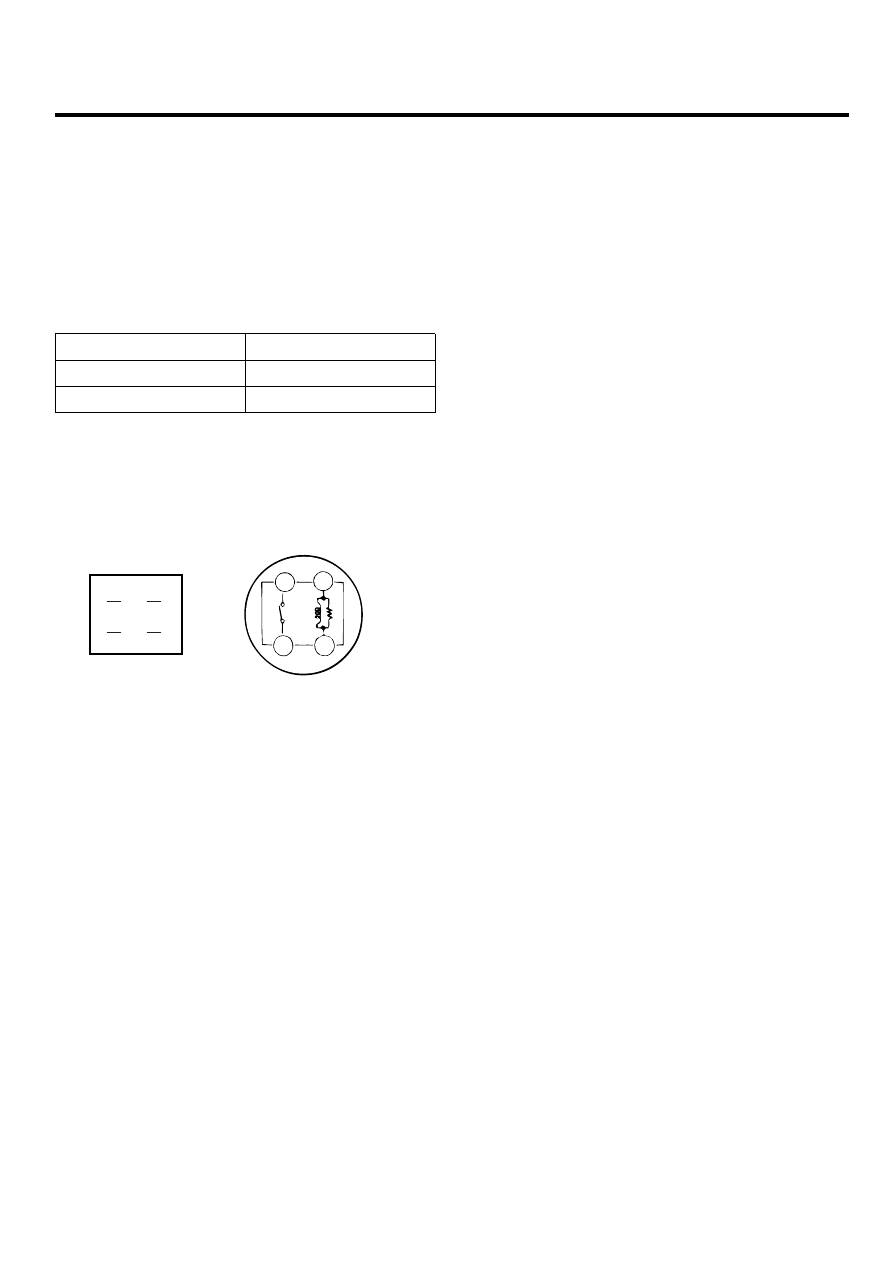

Using an ohmmeter, check that there is continuity be-
tween each terminal.

Terminal

Continuity

30 - 87

NO

85 - 86

YES

4.

Apply 12V to terminal 85 and ground to terminal 86.
Check for continuity between terminals 30 and 87.

30

30

86

86

85

85

87

87

LDAD510B

5.

If there is no continuity, replace the starter relay.

6.

Install the starter relay.

7.

Install the fuse box cover.

EE -36

ENGINE ELECTRICAL SYSTEM

PREHEATING SYSTEM

COMPONENTS LOCATION

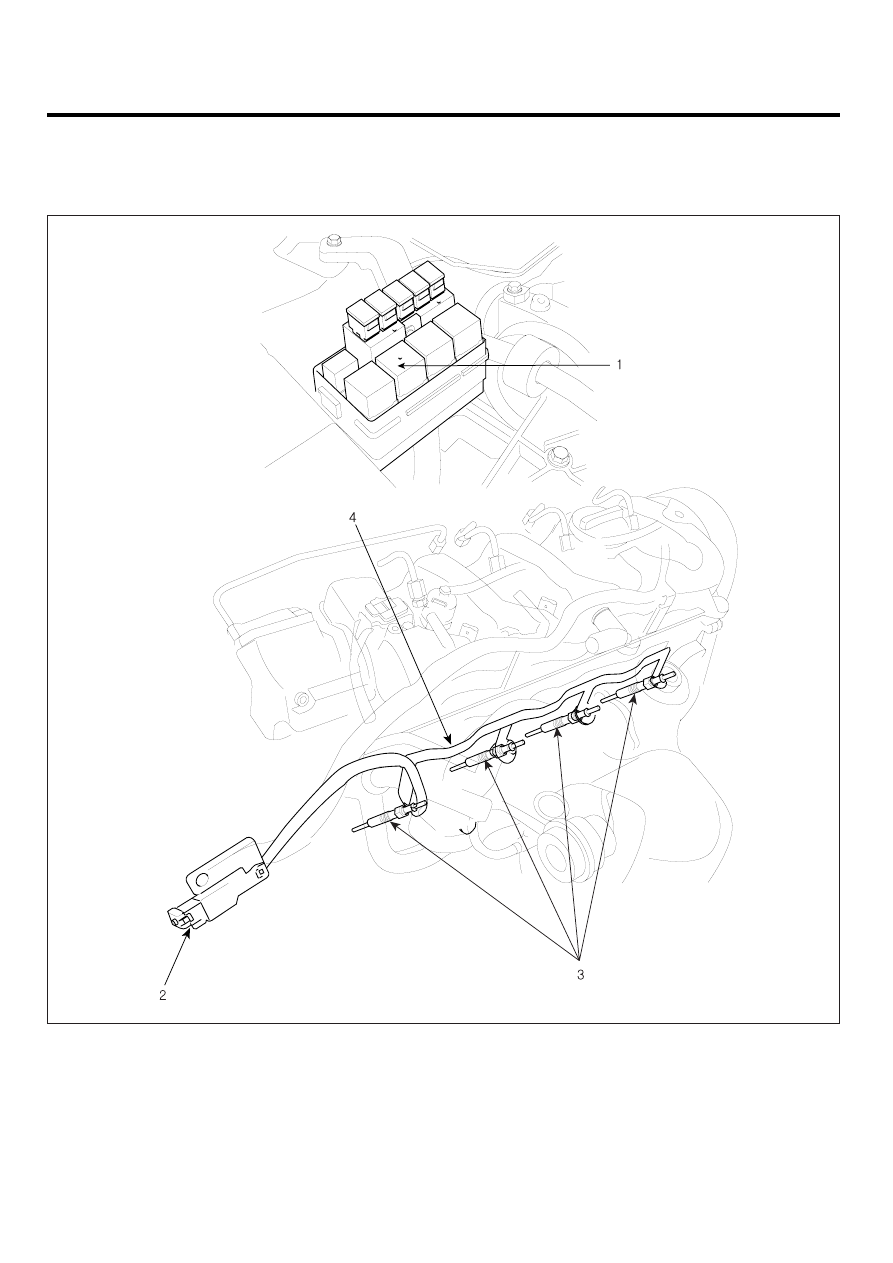

E64278AC

1.   Glow plug relay
2.   Glow plug connector

3.  Glow plug
4.  Plate

SCMEE6100L

PREHEATING SYSTEM

EE -37

INSPECT PREHEATING SYSTEM

E812E6A0

Conditions before inspection :
Battery voltage : 12V

1.

Connect voltmeter between glow plug plate and plug
body (ground).

2.

Check indicated value on voltmeter with ignition
switch ON.

3.

Check that preheat indication lamp lights for about 6
seconds and indicates battery voltage (about 9V or
over) for about 36 seconds immediately afterignition-
switch is turned on. [At cooling water temperature
20 C (68 F)]

NOTE

Continuity time varies depending upon cooling water
temperature.

4.

After checking 3, set ignition switch at START position.

5.

The system is normal if battery voltage (about 9V or
over) is generatedforabout 6 seconds during engine
cranking and after start operation. [at coolingwater
temperature 20 C (68 F)]

6.

When the voltage or continuity time is not normal,
check the terminal voltage in glow control unit, and
single parts.

LBIF117A

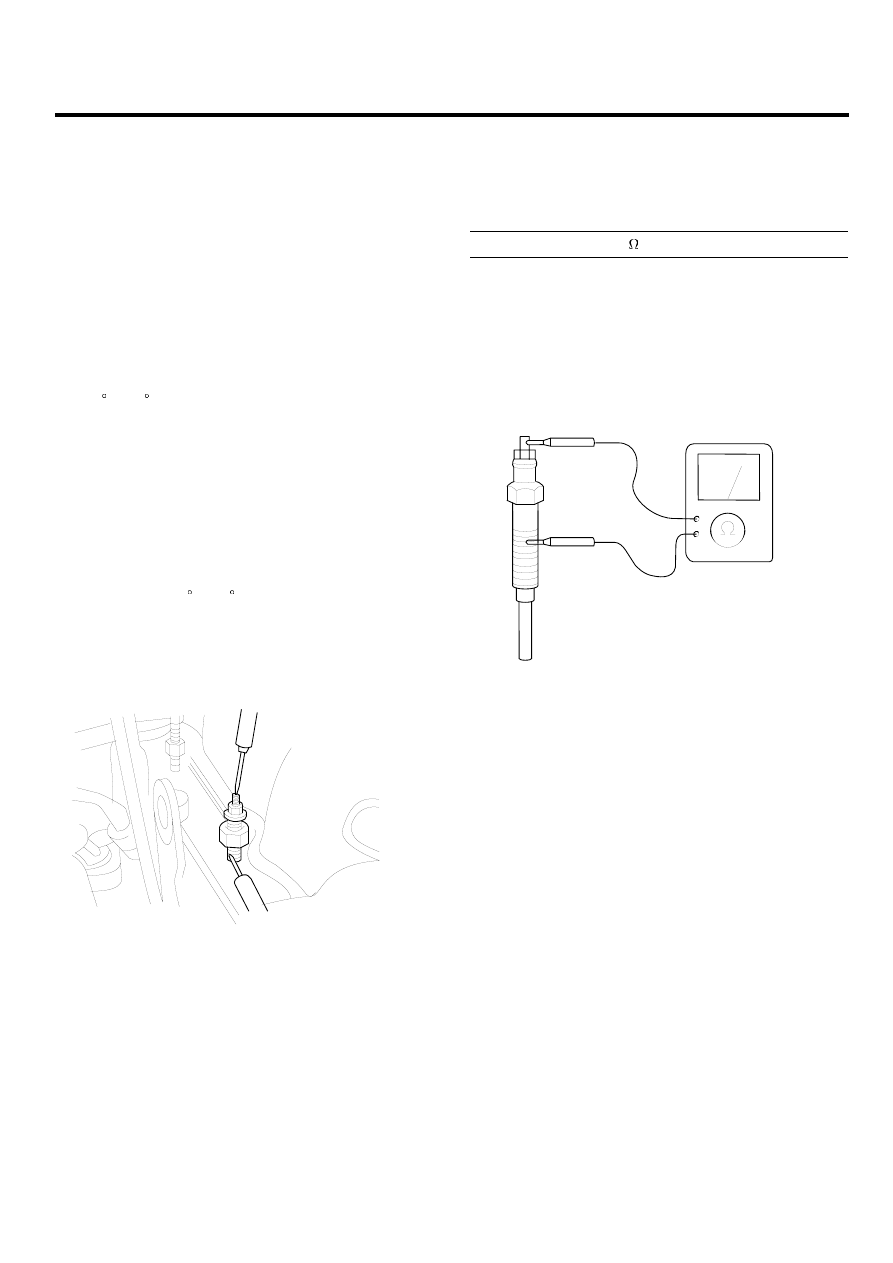

INSPECT GLOW PLUS

1.

Check the continuity between the terminal and body
as illustrated. Replaceif discontinuity or with large re-
sistance.

Standard value : 0.25

CAUTION

Remove oil from plug before measuring as glow
plug resistance is verysmall.

2.

Check for rust on glow plug plate.

3.

Check glow plug for damage.

LBIF118A

EE -38

ENGINE ELECTRICAL SYSTEM

INSPECT GLOW PLUG RELAY

1.

Remove the glow plug relay.

2.

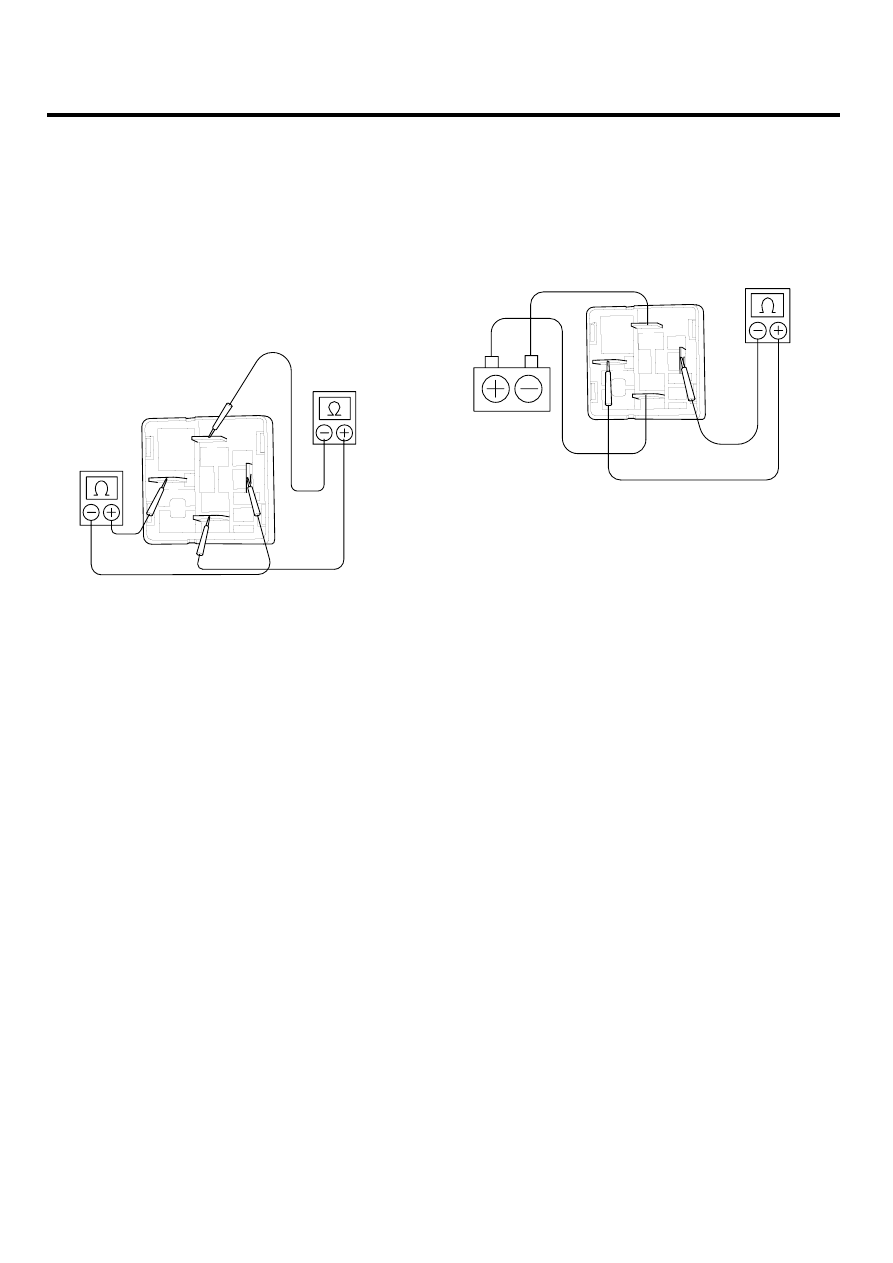

Inspect the relay continuity.
-

Using an ohmmeter, check that there is continuity
between terminals 2 and 4.
If there is no continuity, replace the relay.

-

Check that there is no continuity between termi-
nals 1 and 5.
If there is continuity, replace the relay.

2

1

4

5

LBIF119A

3.

Inspect the relay operation.
-

Apply battery positive voltage across terminals 2
and 4.

-

Using an ohmmeter, check that there is continuity
between terminals 1 and 5.
If there is no continuity, replace the relay.

2

1

4

5

LBIF120A

4.

Install the glow plug relay.
