DS -16

DRIVESHAFT AND AXLE

09568-4A000

SCMDS6007D

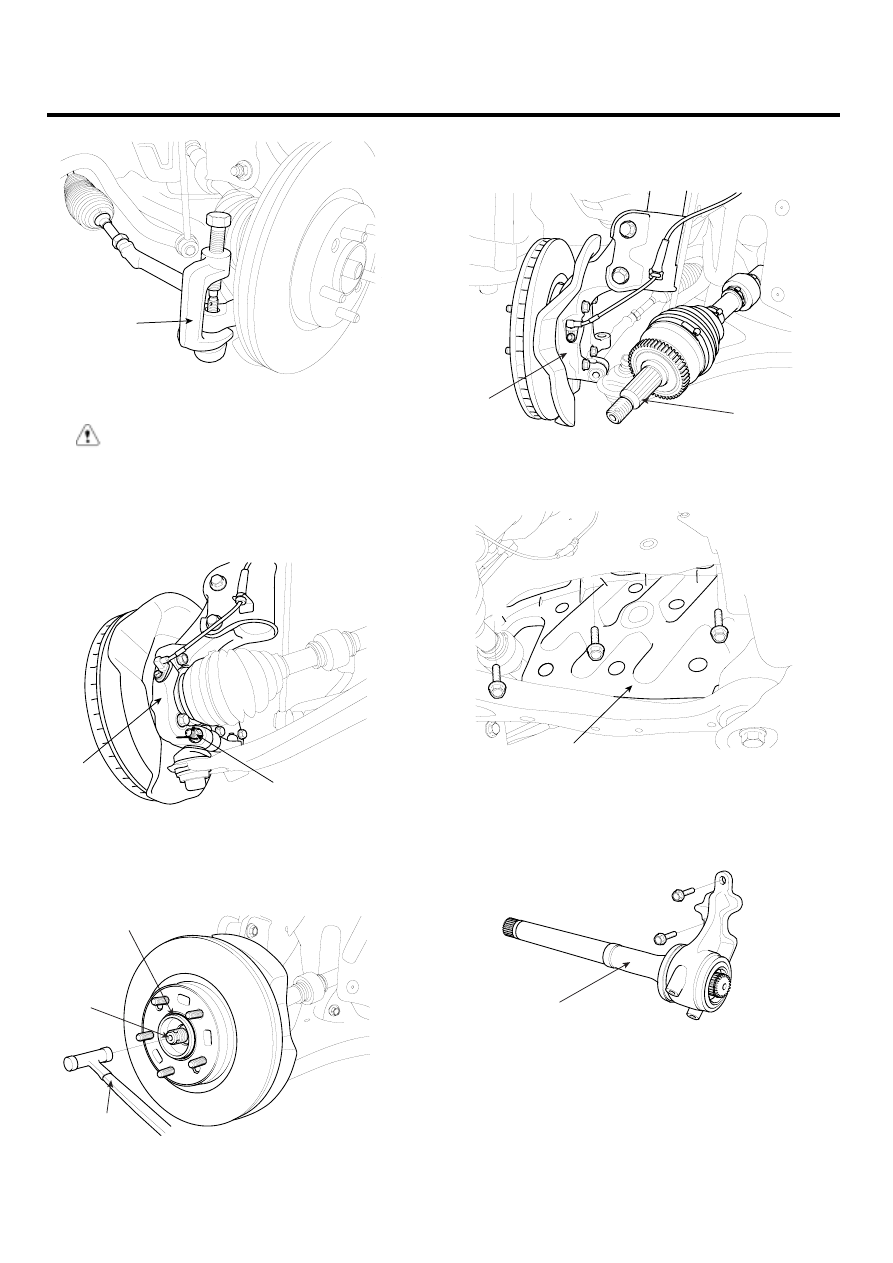

CAUTION

Apply a few drops of oil to the special tool. (Boot
contact part)

6.

Remove the split pin and the lower arm mounting bolt
(B) from the knuckle (A).

B

A

SCMDS6051D

7.

Using a plastic hammer (A), disconnect driveshaft (C)
from the axle hub (B).

A

C

B

SCMDS6040D

8.

Push the axle hub (A) outward and separate the drive-
shaft (B) from the axle hub (A).

A

B

SCMDS6012D

9.

Remove the dust cover (A). (RH side)

A

SCMDS6013D

10. Remove the mounting bolts of inner shaft bearing

bracket assembly (A).

A

SCMDS6015D

DRIVESHAFT

DS -17

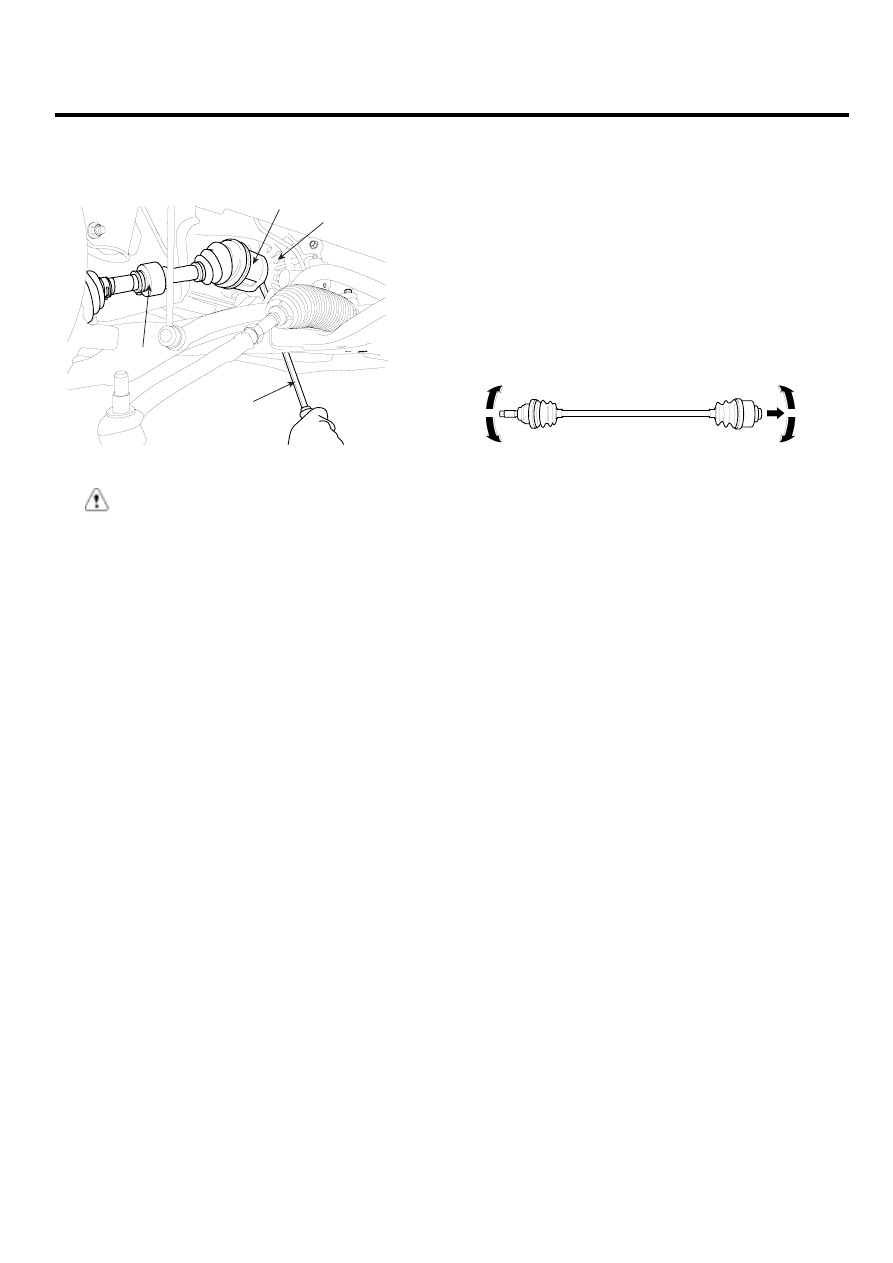

11. Insert a pry bar (A) between the transaxle case (B)

and joint case (C), and separate the driveshaft (D)
from the transaxle case.

D

A

B

C

SCMDS6016D

CAUTION

•

Use a pry bar (A) being careful not to damage
the transaxle and joint.

•

Do not insert the pry bar (A) too deep, as this
may cause damage to the oil seal.

•

Do not pull the driveshaft by excessive force
it may cause components inside the joint kit
to dislodge resulting in a torn boot or a dam-
aged bearing.

•

Plug the hole of the transaxle case with the
oil seal cap to prevent contamination.

•

Support the driveshaft properly.

•

Replace the retainer ring whenever the drive-
shaft is removed from the transaxle case.

INSPECTION

EDCDABC7

1.

Check the driveshaft boots for damage and deteriora-
tion.

2.

Check the ball joint for wear and damage.

3.

Check the splines for wear and damage.

4.

Check the dynamic damper for cracks, wear and po-
sition.

EIKD019A

5.

Check the driveshaft for cracks and wears.

DS -18

DRIVESHAFT AND AXLE

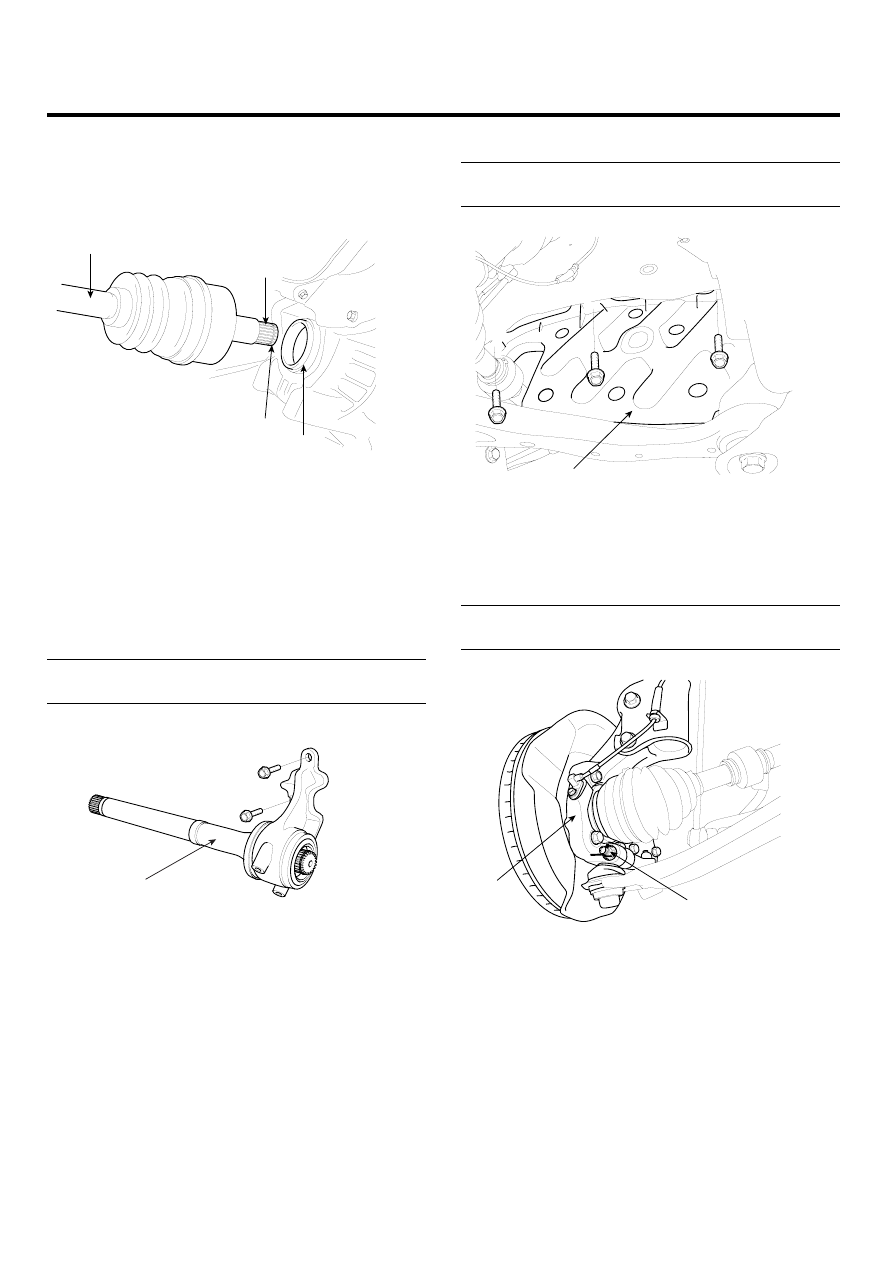

INSTALLATION

ED821A44

1.

Apply gear oil on the oil seal contacting surface (B) of
transaxle case and the driveshaft splines (A).

C

A

D

B

SCMDS6502D

2.

Before installing the driveshaft (C), set the opening
side of the circlip (D) facing downward.

3.

After installation, check that the driveshaft (C) cannot
be removed by hand.

4.

Install the inner shaft bearing bracket assembly (A)
and then tighten the mounting bolts.

Tightening torque Nm (kgf-m, lb-ft) :
49.0~68.6 (5~7, 36.2~50.6)

A

SCMDS6015D

5.

Install the dust cover (A). (RH side)

Tightening torque Nm (kgf-m, lb-ft) :
7.8~11.8 (0.8~1.2, 5.8~8.7)

A

SCMDS6013D

6.

Install the driveshaft to the axle hub.

7.

Install the lower arm mounting bolt (B) and the split
pin to the knuckle (A).

Tightening torque Nm (kgf-m, lb-ft) :
98.1~117.7 (10~12, 72.3~86.8)

B

A

SCMDS6051D

DRIVESHAFT

DS -19

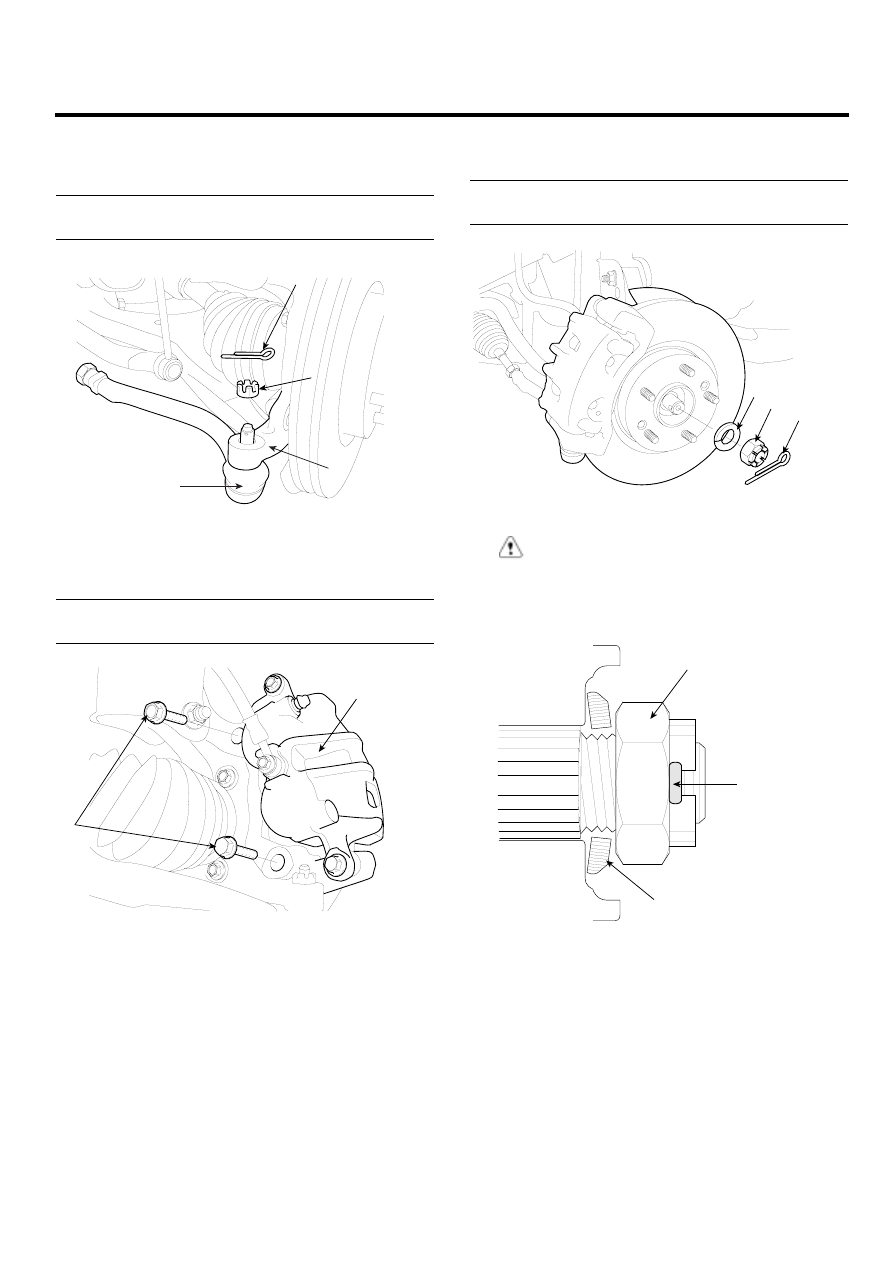

8.

Install the tie rod end ball joint (C) to the knuckle (D).

9.

Install the castle nut (B) and the split pin (A).

Tightening torque Nm (kgf-m, lb-ft) :
23.5~33.3 (2.4~3.4, 17.4~24.6)

A

D

C

B

SCMDS6006D

10. Install the brake caliper (B) and then tighten the

mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
78.5~98.1 (8~10, 57.9~72.3)

A

B

SCMDS6005D

11. Install the washer (C), castle nut (B) and split pin (A)

to the front hub assembly.

Tightening torque Nm (kgf-m, lb-ft) :
196.1~255.0 (20~26, 144.7~188.1)

C

B

A

SCMDS6004D

CAUTION

The washer (B) should be assembled with convex
surface outward when installing the castle nut (A)
and split pin (C).

A

C

B

EIKD010A
