DS -20

DRIVESHAFT AND AXLE

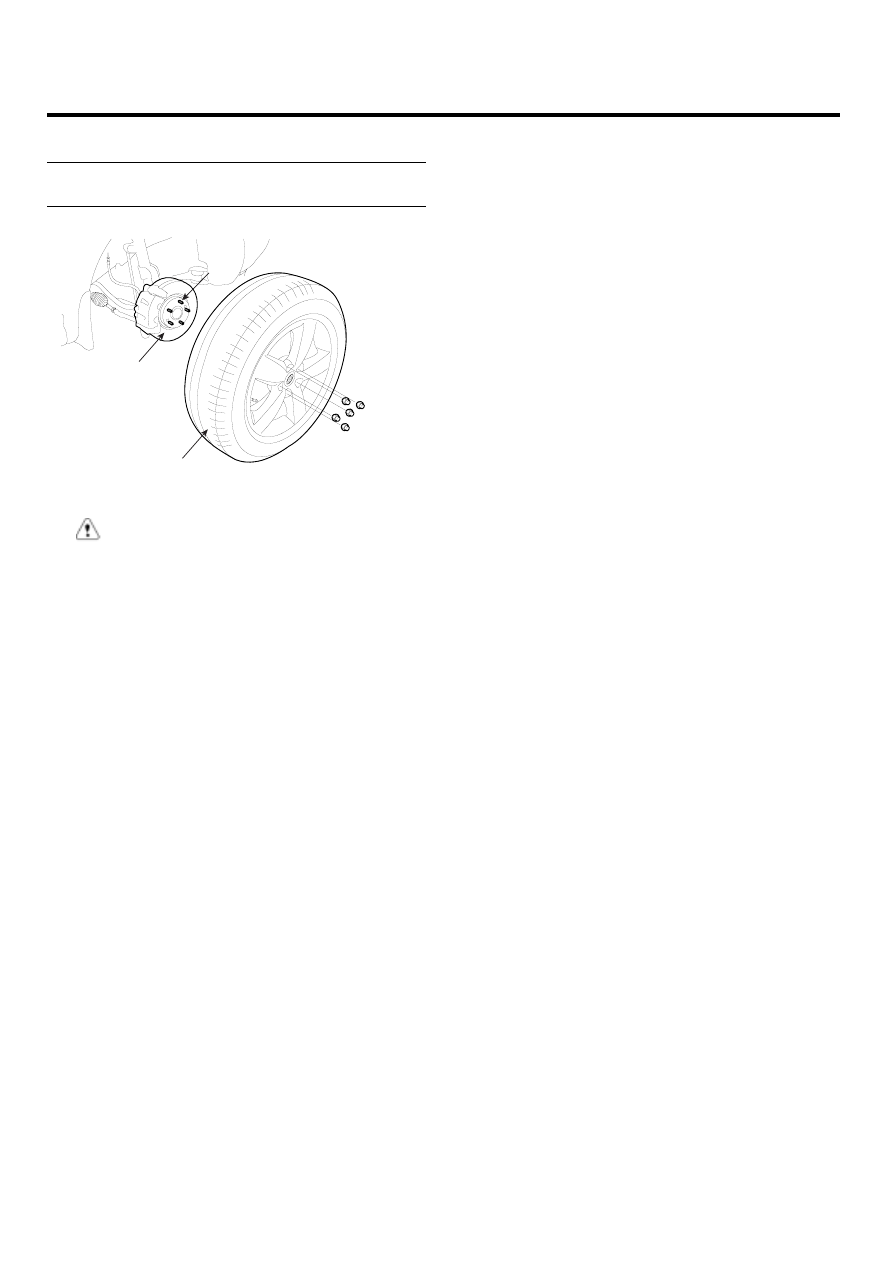

12. Install the wheel and tire (A) to the front hub (B).

Tightening torque Nm (kgf-m, lb-ft) :
88.3~107.9 (9~11, 65.1~79.6)

B

C

A

SCMDS6003D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the front wheel and tire (A).

DRIVESHAFT

DS -21

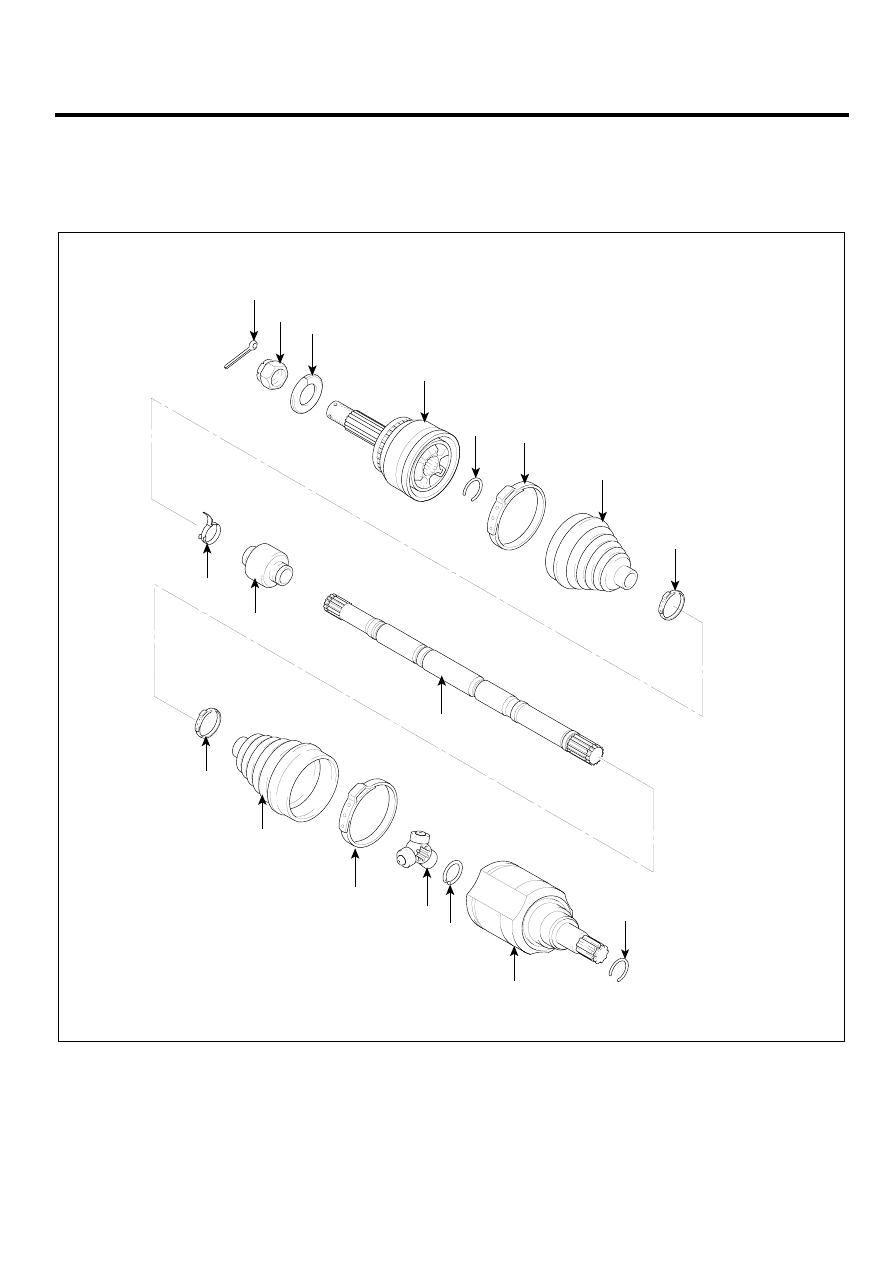

FRONT DRIVESHAFT
(PTJ-BJ TYPE)

COMPONENT

E91015BA

 [LH]

11

11

12

13

15

14

14

10

8

9

1

2

3

4

5

7

6

6

1. Split pin
2. Castle nut
3. Washer
4. BJ assembly
5. Clip A

11. PTJ boot band
12. PTJ boot
13. Trunion assembly
14. Circlip
15. PTJ assembly

  6. BJ boot band
  7. BJ boot
  8. Dynamic damper band
  9. Dynamic damper
10. Shaft

SCMDS6503L

DS -22

DRIVESHAFT AND AXLE



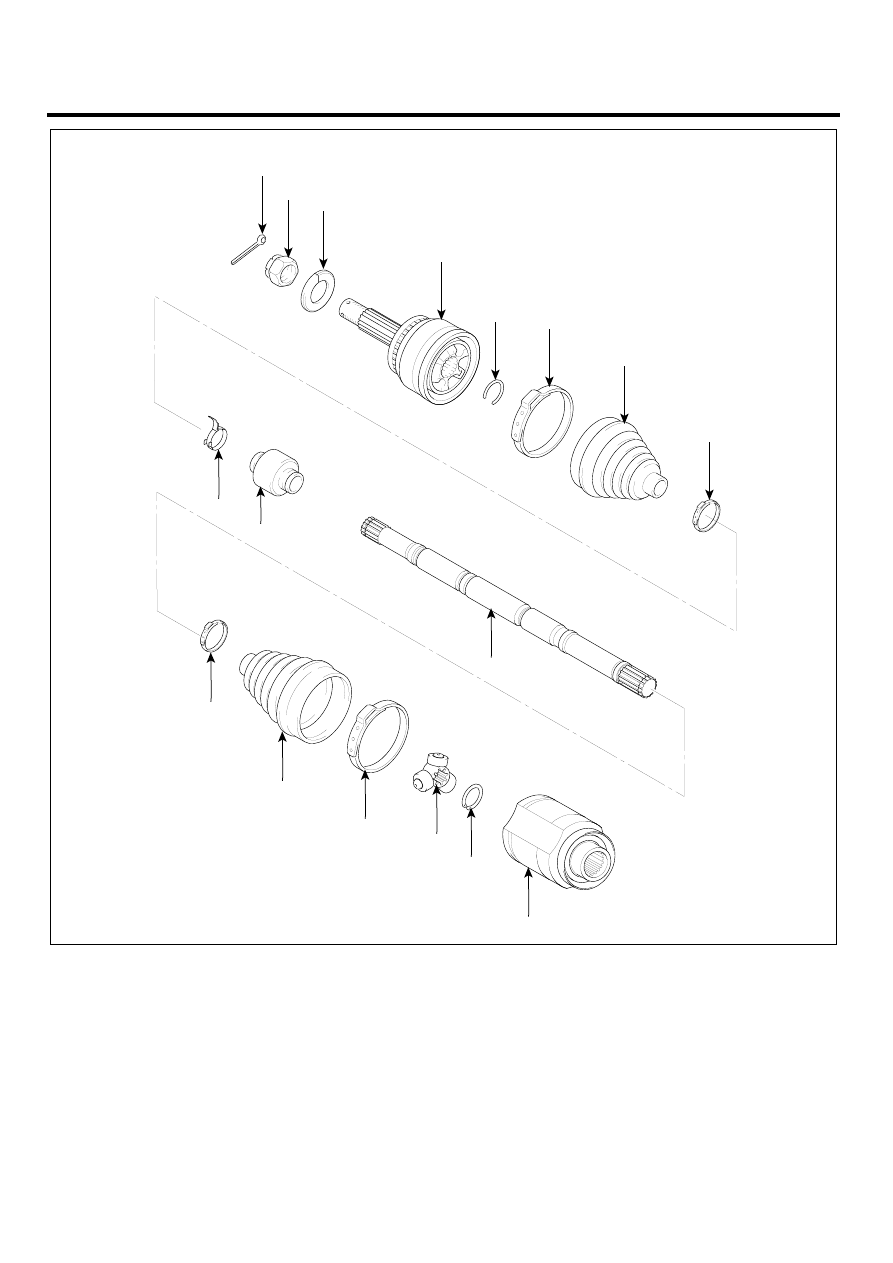

[RH]

1. Split pin
2. Castle nut
3. Washer
4. BJ assembly
5. Clip A

11. PTJ boot band
12. PTJ boot
13. Trunion assembly
14. Circlip
15. PTJ assembly

1

2

3

4

5

6

6

7

9

8

11

10

12

11

13

14

15

  6. BJ boot band
  7. BJ boot
  8. Dynamic damper band
  9. Dynamic damper
10. Shaft

SCMDS6504L

DRIVESHAFT

DS -23

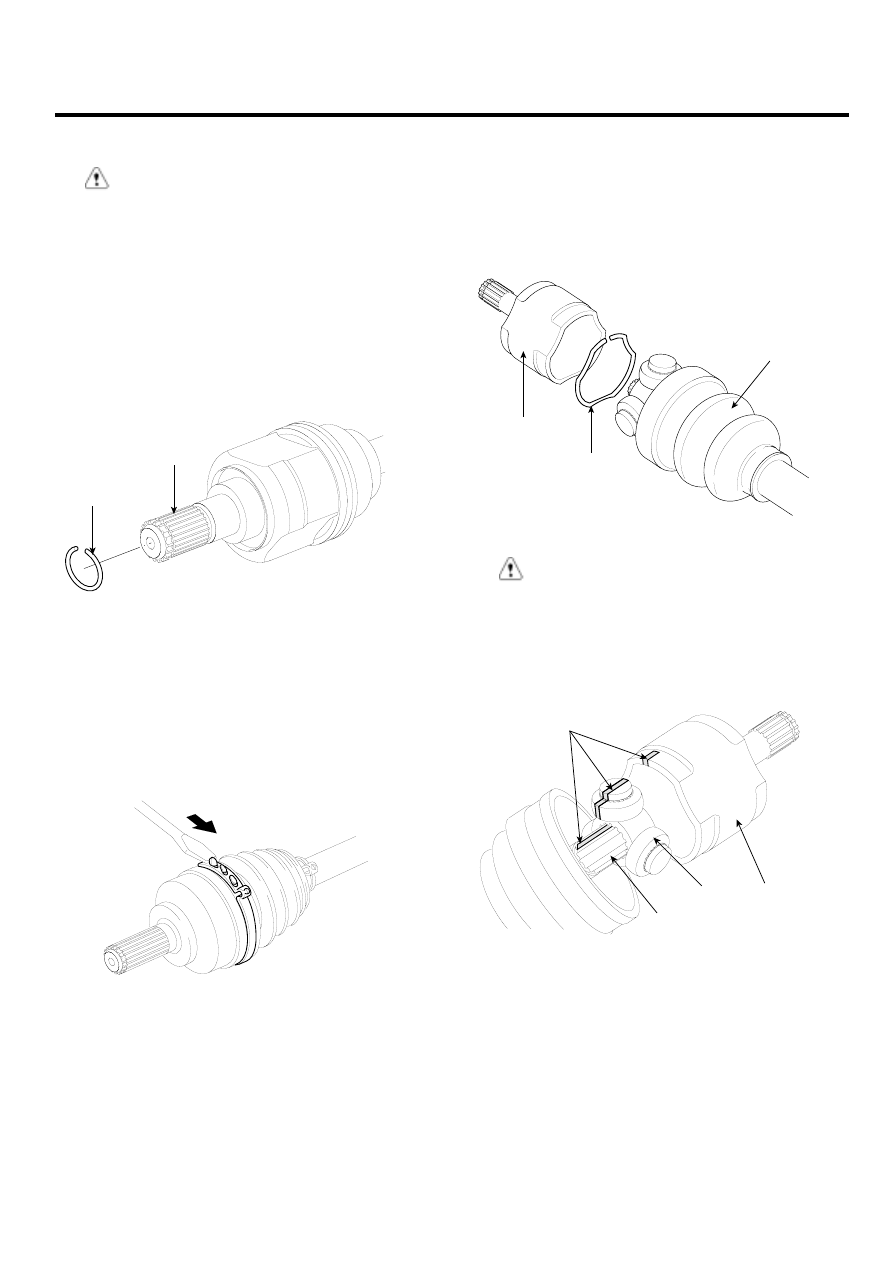

DISASSEMBLY

E7560CE9

CAUTION

•

Do not disassemble the BJ assembly.

•

Special grease must be applied to the drive-
shaft joint.

Do not substitute with another

type of grease.

•

The boot band should be replaced with a new
one.

1.

Remove the circlip (B) from driveshaft splines (A) of
the transaxle side PTJ case.

A

B

KXDDE07A

2.

Remove the both boot clamps from the transaxle side
PTJ case.

1)

Using a flat-tipped (-) screwdriver, remove the
both clamps of the transaxle side.

SCMDS6515D

3.

Pull out the boot from the transaxle side joint(PTJ).

4.

Remove the clip (C) from the PTJ case (B).

5.

While dividing joint(PTJ) boot (A) of the transaxle side,
wipe the grease in PTJ case (B) and collect them re-
spectively.

B

A

C

SCMDS6505D

CAUTION

•

Be careful not to damage the boot.

•

According to below the illustrated, put marks
(D) on roller of trunion assembly (A), PTJ case
(B) and spline part (C), for providing assem-
bly.

A

B

C

D

KXDDE11A
