DS -12

DRIVESHAFT AND AXLE

3.

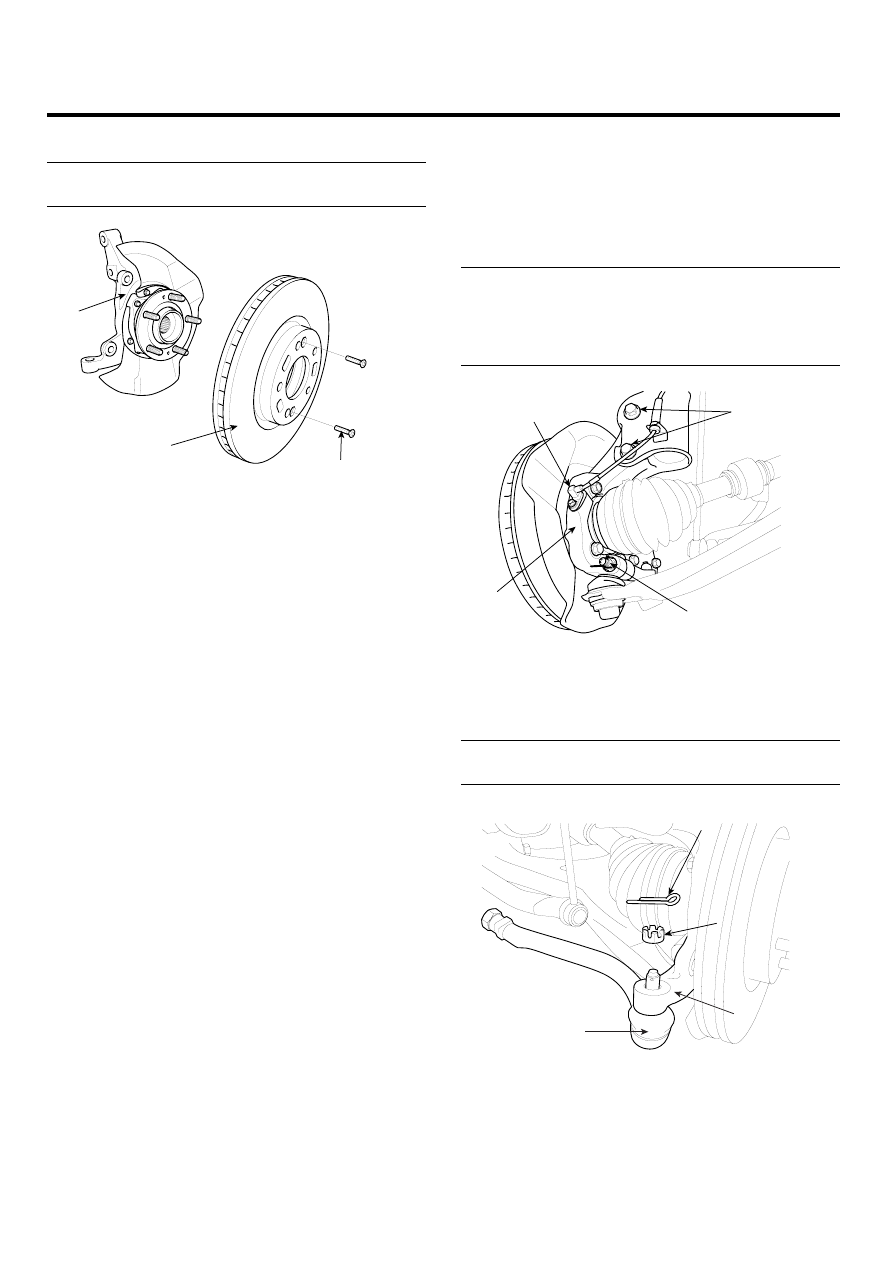

Install the brake disc (B) to the knuckle assembly (A).

Tightening torque Nm (kgf-m, lb-ft) :
Screw(C): 4.9~5.9 (0.5~0.6, 3.6~4.3)

C

B

A

SCMDS6009D

INSTALLATION

E7AFB226

1.

Install the hub and knuckle assembly.

2.

Install the wheel speed sensor (B), the strut lower
mounting bolt (C) and the lower arm mounting bolt (D)
from the knuckle (A).

Tightening torque Nm (kgf-m, lb-ft) :
Wheel speed sensor (B):
6.9~10.8 (0.7~1.1, 5.1~8.0)
Bolts (C): 152.0~171.6 (15.5~17.5, 112.1~126.6)
Bolt (D) : 98.1~117.7 (10~12, 72.3~86.8)

D

A

B

C

SCMDS6008D

3.

Install the tie rod end ball joint (C) to the knuckle (D).

4.

Install the castle nut (B) and the split pin (A).

Tightening torque Nm (kgf-m, lb-ft) :
23.5~33.3 (2.4~3.4, 17.4~24.6)

A

D

C

B

SCMDS6006D

FRONT AXLE

DS -13

5.

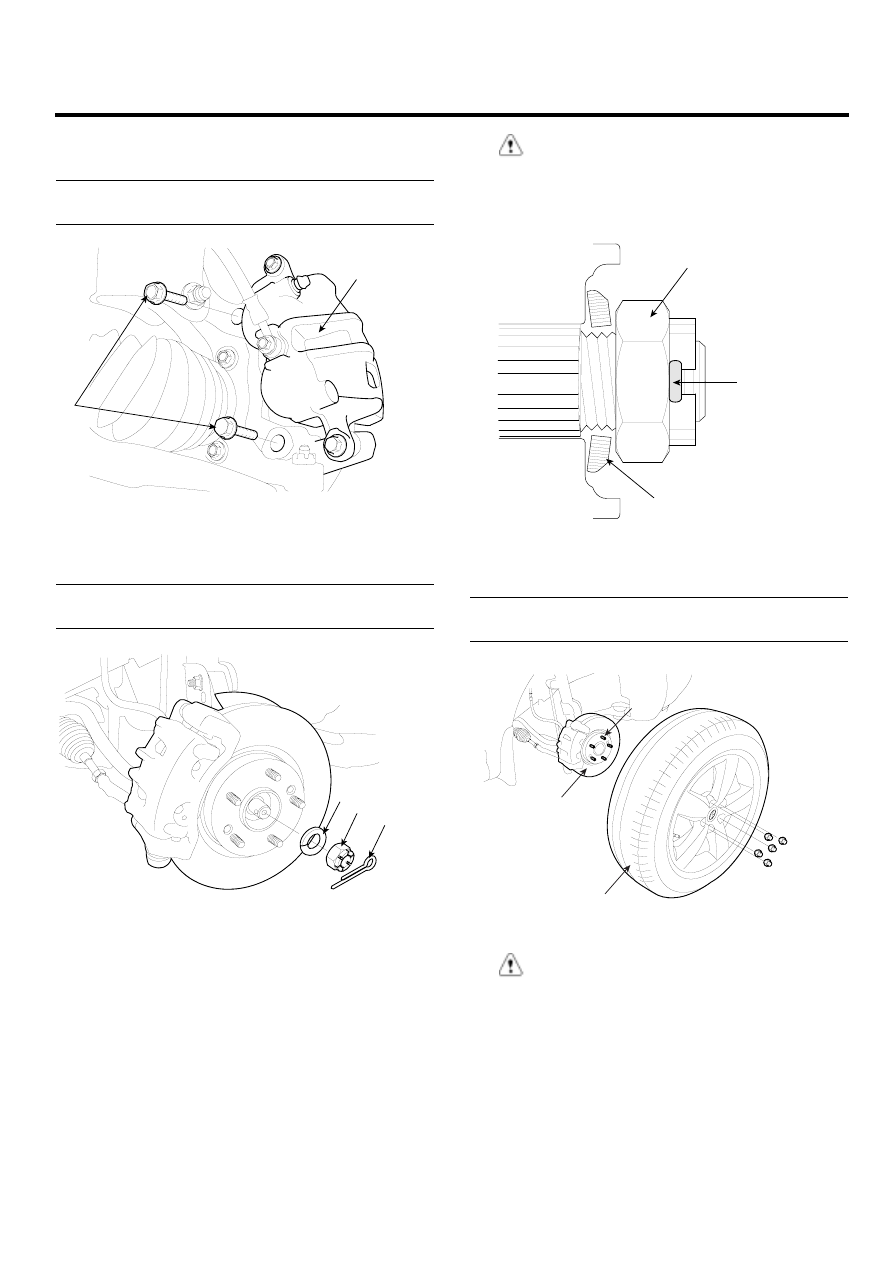

Install the brake caliper (B) and then tighten the
mounting bolts (A).

Tightening torque Nm (kgf-m, lb-ft) :
78.5~98.1 (8~10, 57.9~72.3)

A

B

SCMDS6005D

6.

Install the washer (C), castle nut (B) and split pin (A)
to the front hub assembly.

Tightening torque Nm (kgf-m, lb-ft) :
196.1~255.0 (20~26, 144.7~188.1)

C

B

A

SCMDS6004D

CAUTION

The washer (B) should be assembled with convex
surface outward when installing the castle nut(A)
and split pin (C).

A

C

B

EIKD010A

7.

Install the wheel and tire (A) to the front hub (B).

Tightening torque Nm (kgf-m, lb-ft) :
88.3~107.9 (9~11, 65.1~79.6)

B

C

A

SCMDS6003D

CAUTION

Be careful not to damage the hub bolts (C) when
installing the front wheel and tire (A).

DS -14

DRIVESHAFT AND AXLE

DRIVESHAFT

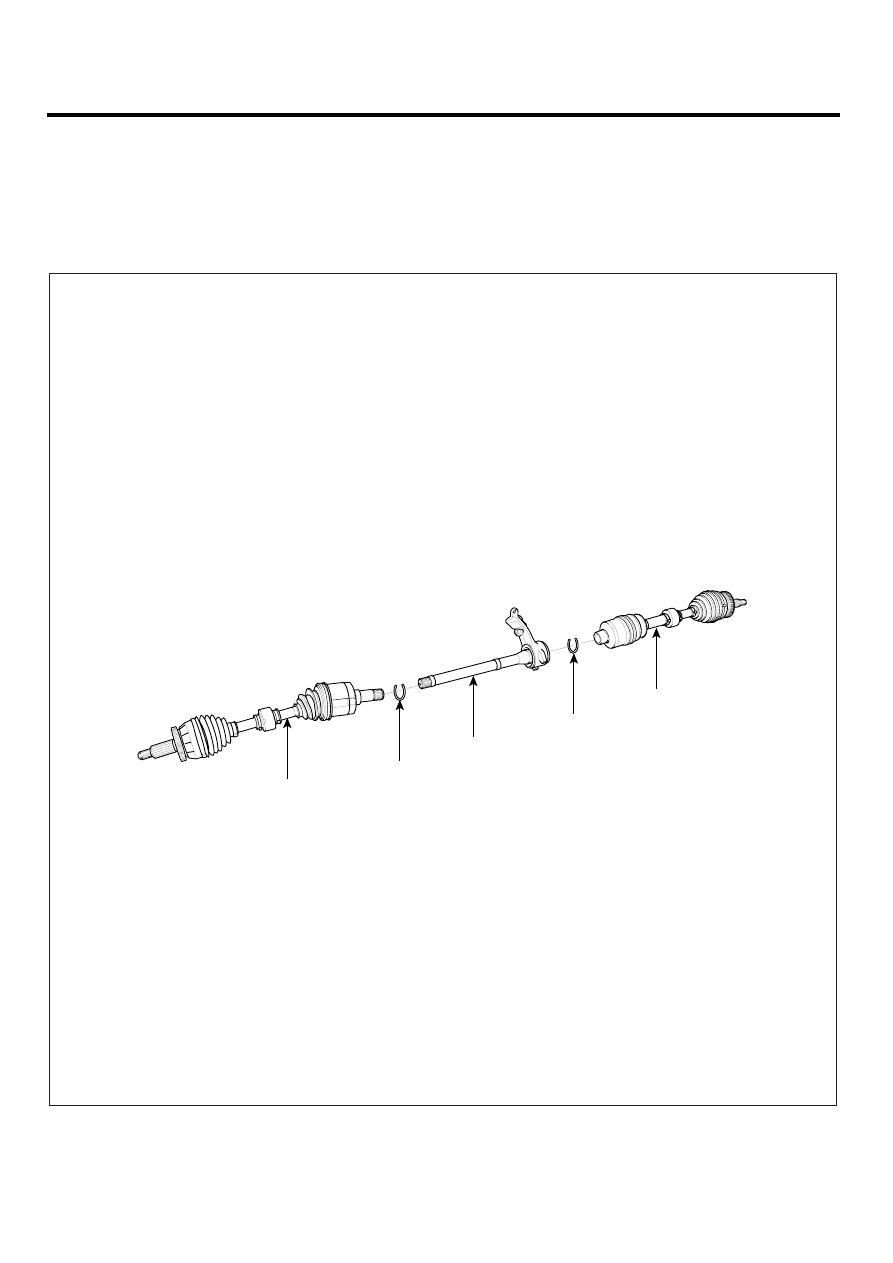

FRONT DRIVESHAFT ASSEMBLY

COMPONENT

E2AF3468

1. Driveshaft (LH)
2. Circlip
3. Inner shaft bearing bracket assembly

4. Circlip
5. Driveshaft (RH)

2

1

3

4

5

SCMDS6502L

DRIVESHAFT

DS -15

REMOVAL

E705BCB8

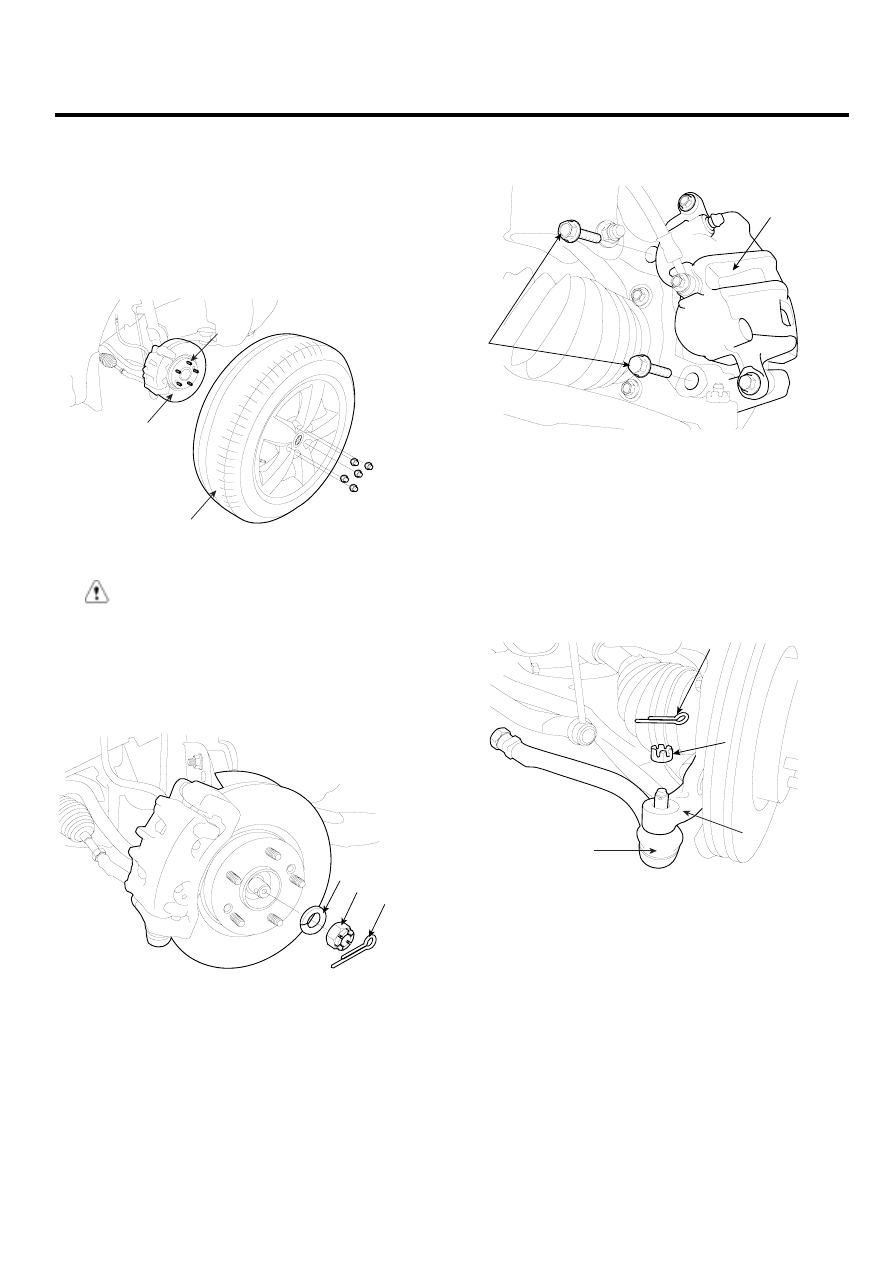

1.

Loosen the wheel nuts slightly.
Raise the vehicle, and make sure it is securely sup-
ported.

2.

Remove the front wheel and tire (A) from the front hub
(B).

B

C

A

SCMDS6003D

CAUTION

Be careful not to damage to the hub bolts (C) when
removing the front wheel and tire (A).

3.

Remove the split pin (A), then remove castle nut (B)
and washer (C) from the front hub under applying the
brake.

C

B

A

SCMDS6004D

4.

Remove the brake caliper mounting bolts (A), and
then place the brake caliper assembly (B) with wire.

A

B

SCMDS6005D

5.

Remove the tie rod end ball joint from the knuckle.

1)

Remove the split pin (A).

2)

Remove the castle nut (B).

3)

Disconnect the ball joint (C) from knuckle (D) us-
ing the special tool (09568-4A000).

A

D

C

B

SCMDS6006D
