Hyundai Santa Fe (2006 year). Manual - part 262

DS -8

DRIVESHAFT AND AXLE

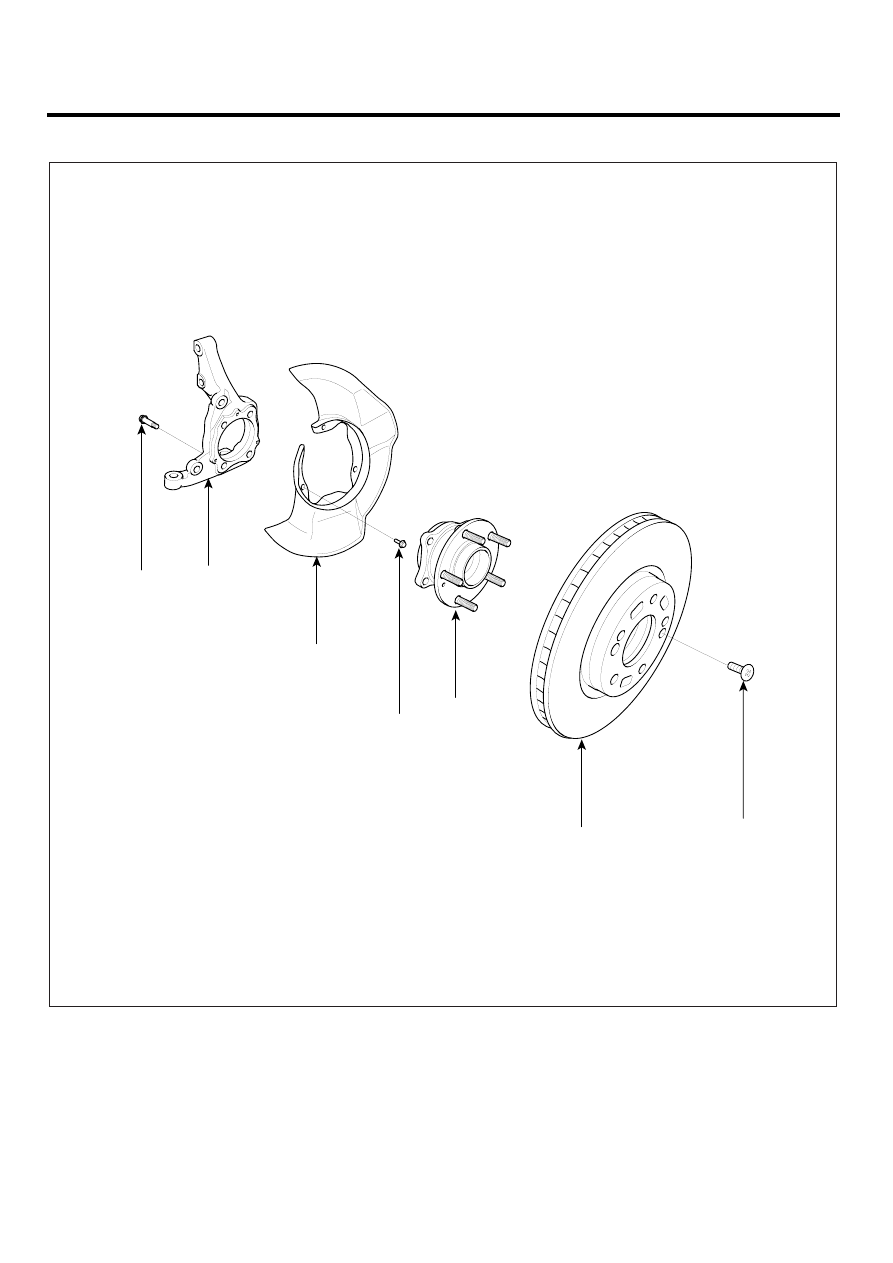

COMPONENTS

E72B2FAD

1. Knuckle
2. Dust cover

3. Hub assembly
4. Brake disc

TORQUE : Nm (kgf.m, lb-ft)

78.5 ~ 98.1

(8 ~ 10, 57.9 ~ 72.3)

4.9 ~ 5.9

(0.5 ~ 0.6, 3.6 ~ 4.3)

6.9 ~ 10.8

(0.7 ~ 1.1, 5.1 ~ 8.0)

1

2

3

4

SCMDS6501L

FRONT AXLE

DS -9

REMOVAL

E53ADA59

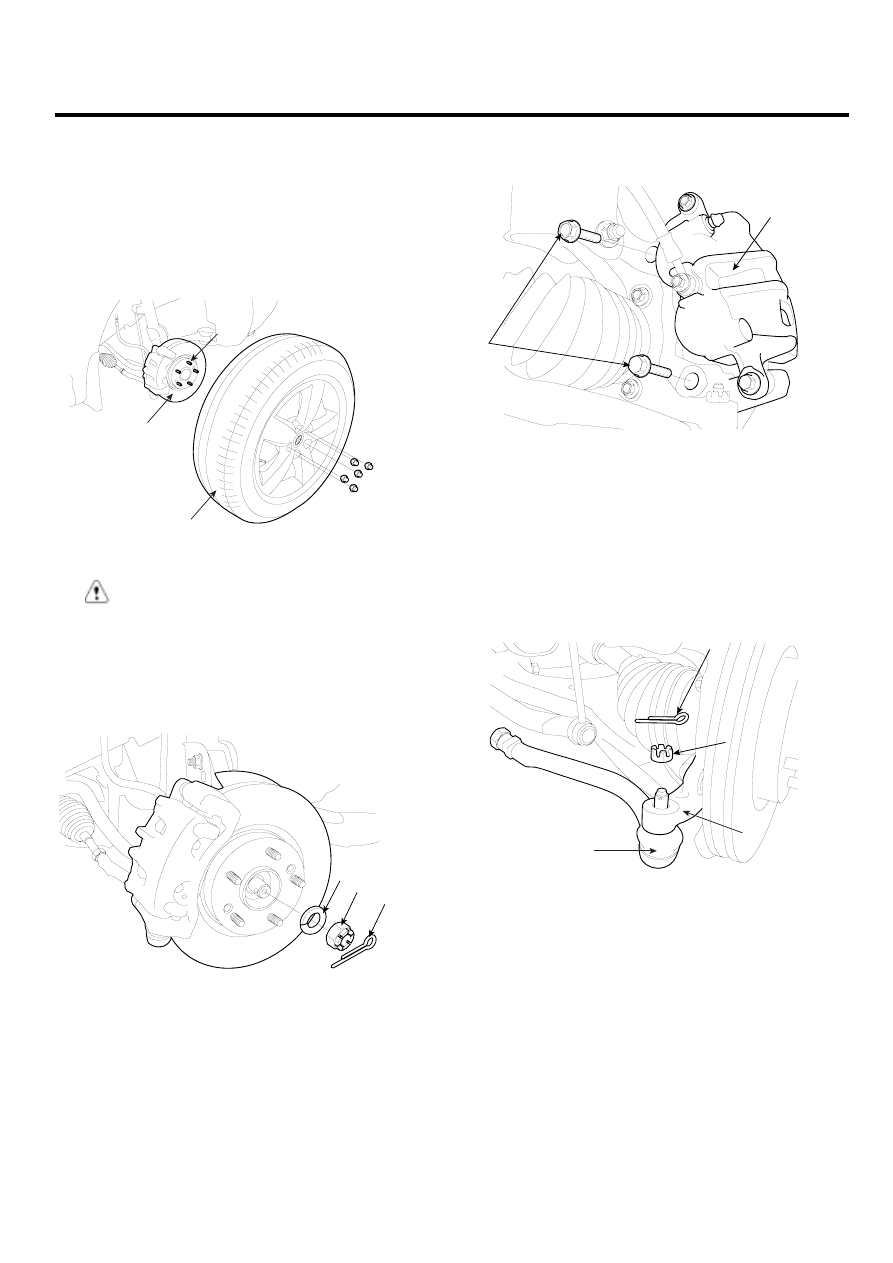

1.

Loosen the wheel nuts slightly.
Raise the vehicle, and make sure it is securely sup-
ported.

2.

Remove the front wheel and tire (A) from the front hub
(B).

B

C

A

SCMDS6003D

CAUTION

Be careful not to damage to the hub bolts (C) when
removing the front wheel and tire (A).

3.

Remove the split pin (A), then remove castle nut (B)
and washer (C) from the front hub under applying the
brake.

C

B

A

SCMDS6004D

4.

Remove the brake caliper mounting bolts (A), and
then place the brake caliper assembly (B) with wire.

A

B

SCMDS6005D

5.

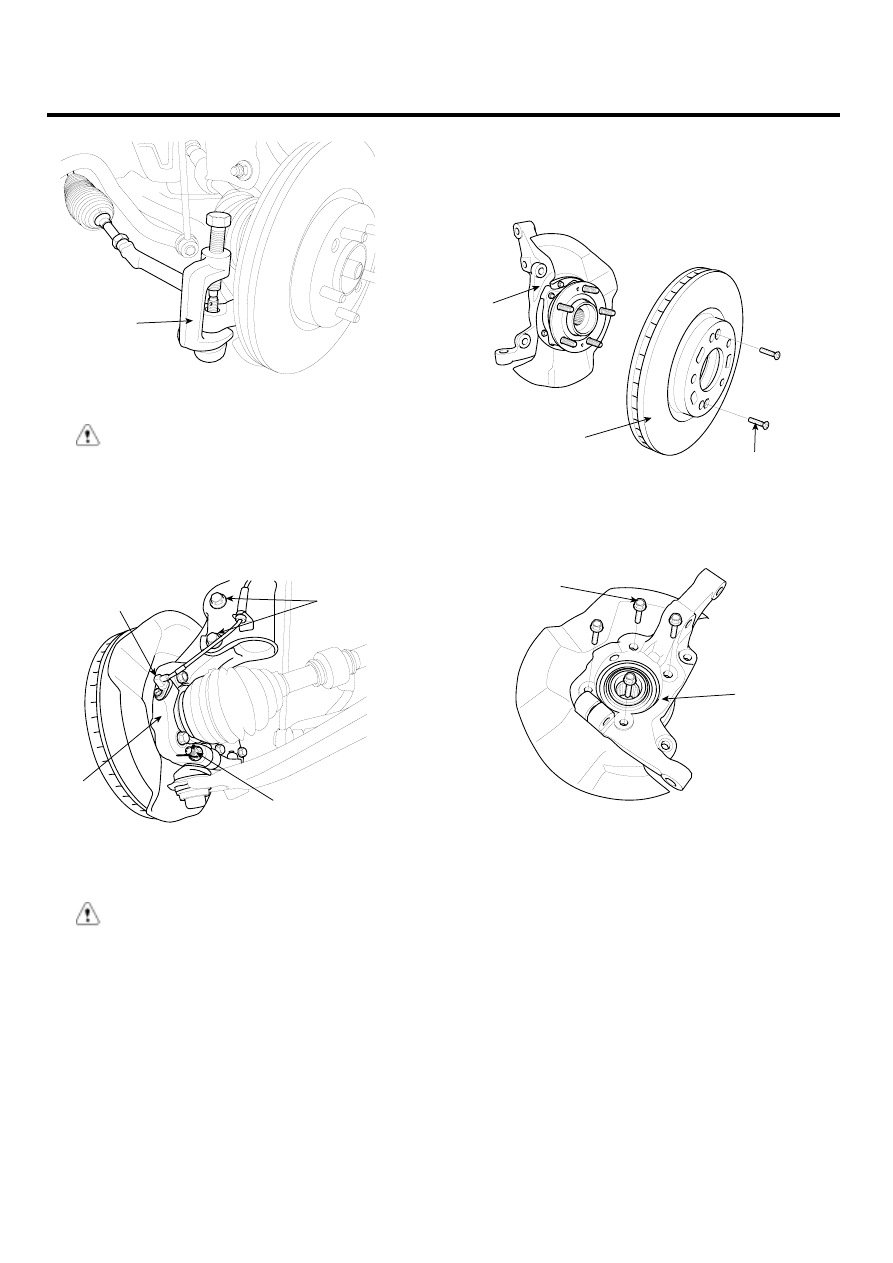

Remove the tie rod end ball joint from the knuckle.

1)

Remove the split pin (A).

2)

Remove the castle nut (B).

3)

Disconnect the ball joint (C) from knuckle (D) us-
ing the special tool (09568-4A000).

A

D

C

B

SCMDS6006D

DS -10

DRIVESHAFT AND AXLE

09568-4A000

SCMDS6007D

CAUTION

Apply a few drops of oil to the special tool. (Boot
contact part)

6.

Remove the wheel speed sensor (B), the strut lower
mounting bolt (C) and the lower arm mounting bolt (D)
from the knuckle (A).

D

A

B

C

SCMDS6008D

7.

Remove the hub and knuckle assembly.

CAUTION

Be careful not to damage the boot and rotor teeth.

DISASSEMBLY

E57FBCCD

1.

Remove the brake disc (B) from the knuckle assembly
(A).

C

B

A

SCMDS6009D

2.

Remove the hub assembly mounting bolts (B) from
the knuckle (A).

A

B

SCMDS6010D

FRONT AXLE

DS -11

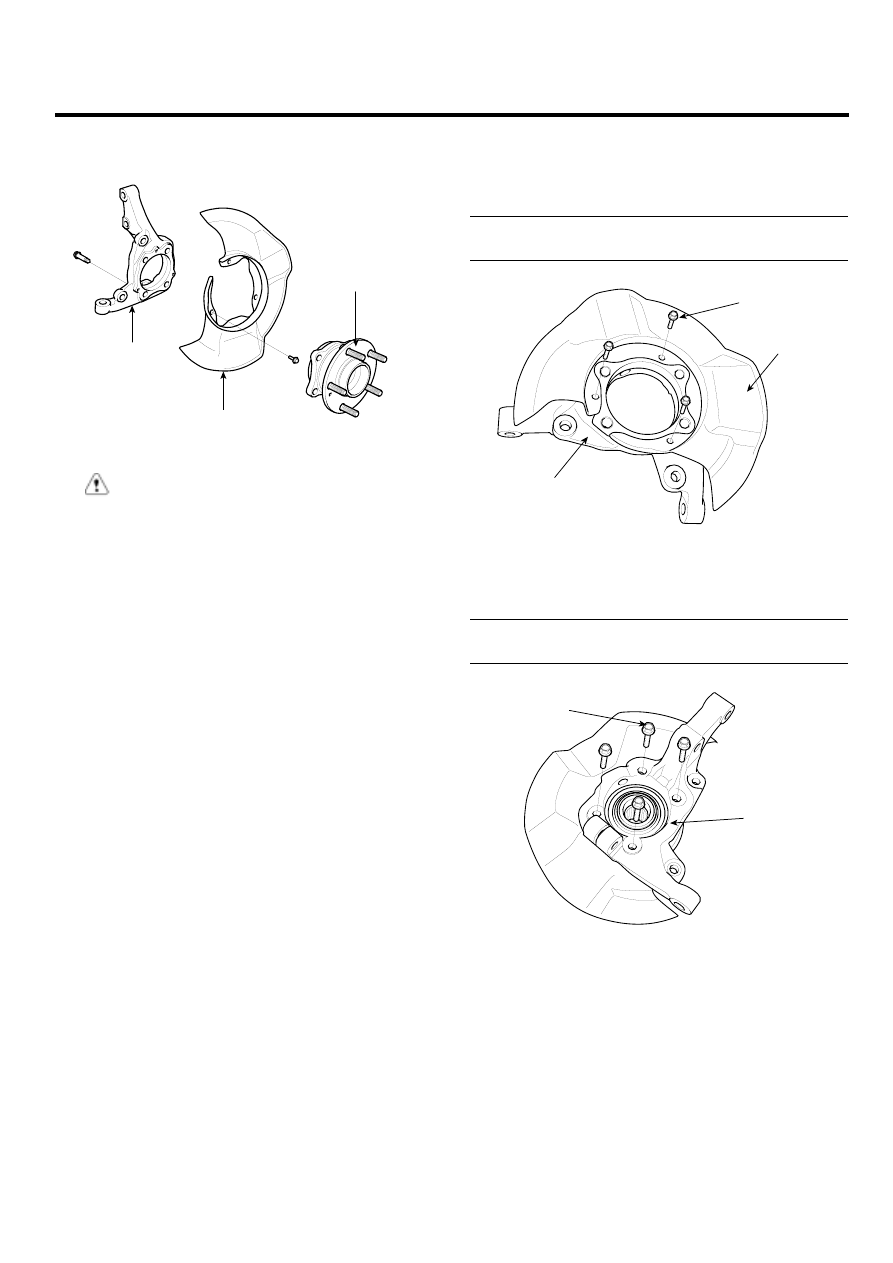

3.

Remove the hub assembly (C) and the dust cover (B)
from the knuckle (A).

A

B

C

SCMDS6501D

CAUTION

Do not disassemble the hub assembly.

INSPECTION

EDD59A61

1.

Check the hub for cracks and the splines for wear.

2.

Check the brake disc for scoring and damage.

3.

Check the knuckle for cracks.

4.

Check the bearing for cracks or damage.

REASSEMBLY

E0EE0855

1.

Install the dust cover (B) to the knuckle (A) and then
tighten the mounting bolt (C).

Tightening torque Nm (kgf-m, lb-ft) :
6.9~10.8 (0.7~1.1, 5.1~8.0)

A

B

C

SCMDS6011D

2.

Install the hub assembly to the knuckle (A) and then
tighten the mounting bolt (B).

Tightening torque Nm (kgf-m, lb-ft) :
78.5~98.1 (8~10, 57.9~72.3)

A

B

SCMDS6010D
