BRAKE SYSTEM

REPLACEMENT

E3FC22C7

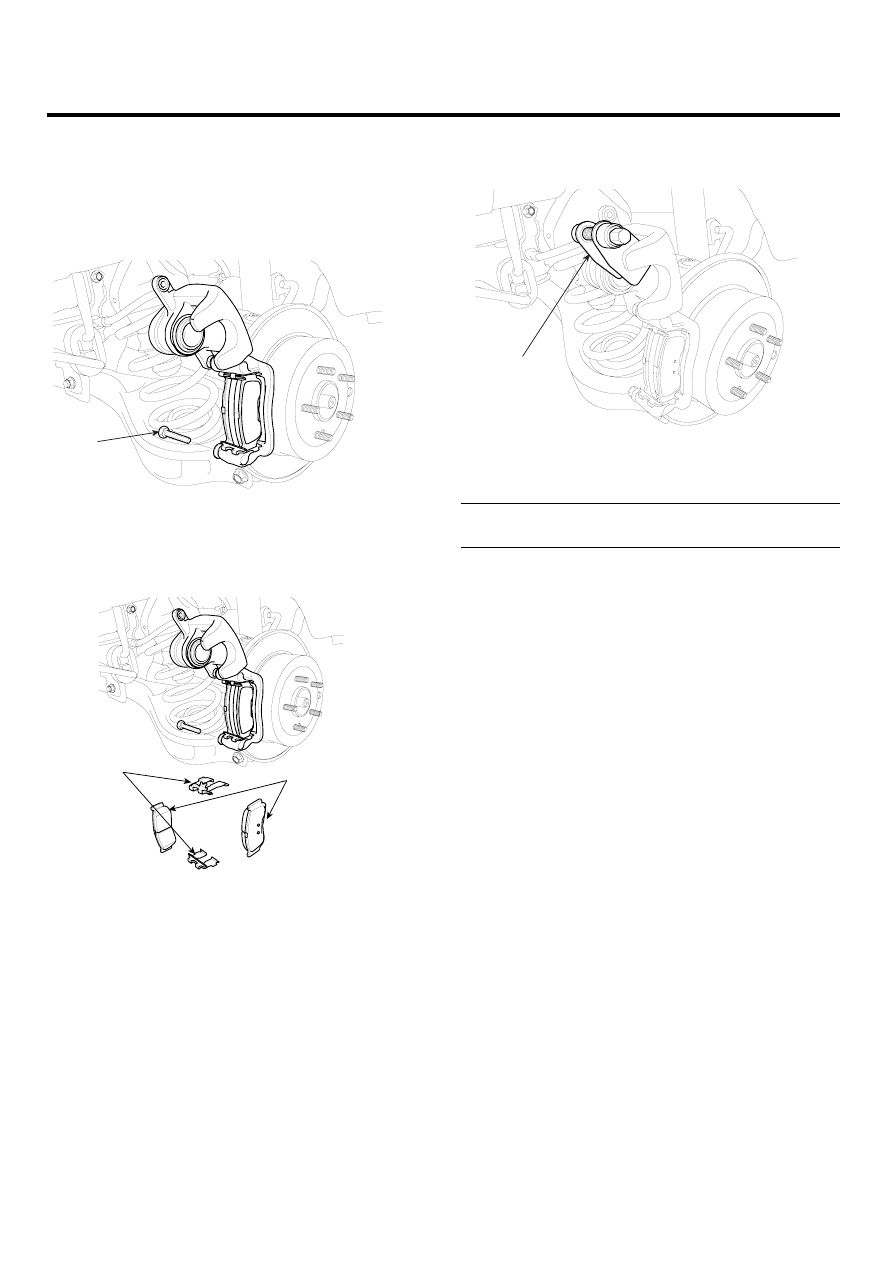

REAR BRAKE PADS

1.

Loosen the guide rod bolt (A) and pivot the caliper up
out of the way.

A

SCMBR6517D

2.

Replace shims (A), pad retainers (B), and brake pads
(C).

B

A

SCMBR6518D

3.

Push the piston in the cylinder using a SST (09581-
11000)

09581-11000

SCMBR6519D

4.

Pivot the caliper dwon and tighten the guide rod bolt.

Tightening torque Nm (kgf.m, lb-ft):
21.6 ~ 31.4 (2.2 ~ 3.2, 15.9 ~ 23.1)

BRAKE SYSTEM

BR -33

INSPECTION

EE4792FD

1.

Check the brake pads for wear and fade.

2.

Check the brake disc for damage and cracks.

3.

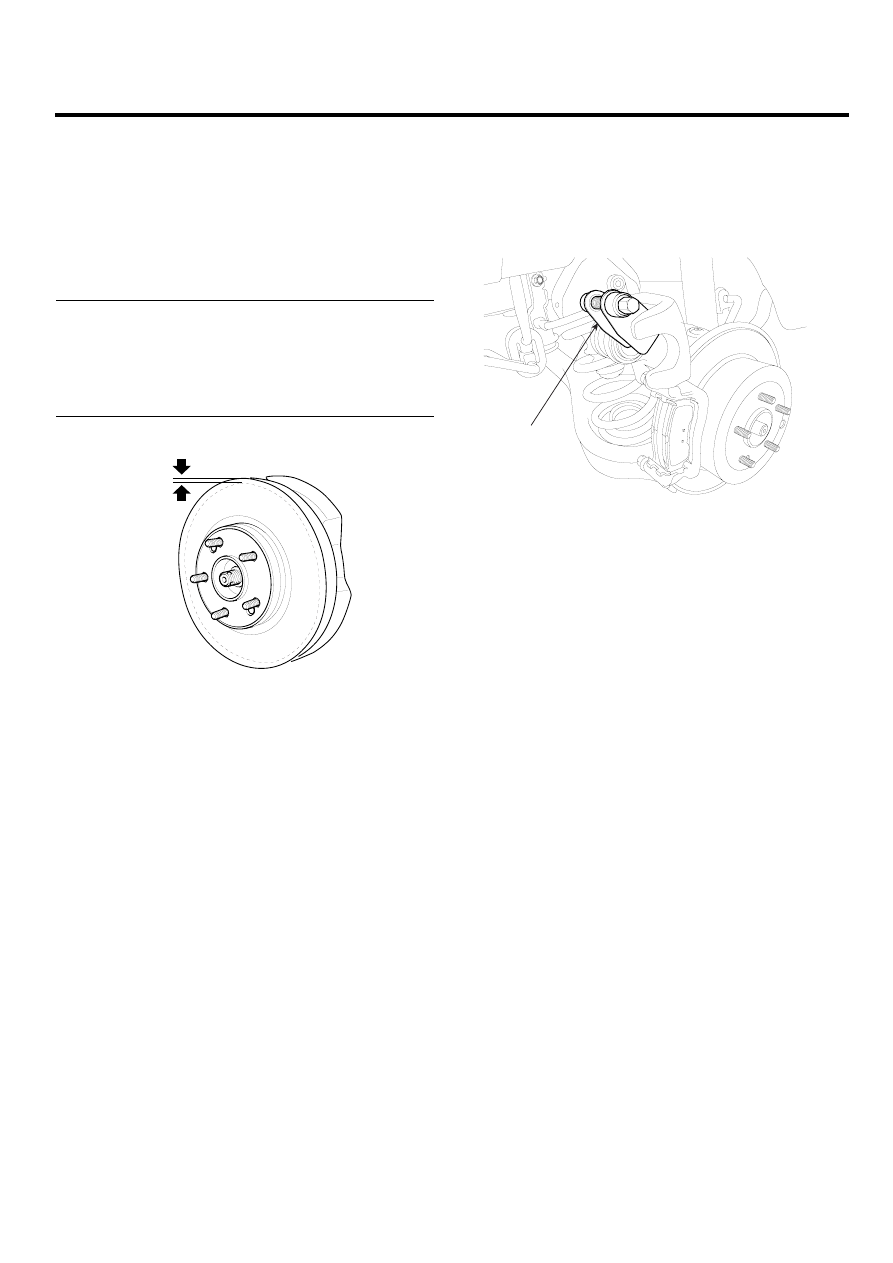

Check the thickness of the brake disc and run-out us-
ing a micrometer and a dial gauge on the part dotted
line in the illustration below.

Brake disc thickness
Standard: 11 mm (0.43 in)
Service limit: 9.4 mm (0.37 in)
Deviation: less than 0.01 mm (0.00039 in)
Run-out
Standard: 0.03 mm (0.00118 in) or less

5 mm

SCMBR6510L

INSTALLATION

E6402430

1.

Installation is the reverse of removal.

2.

Use a SST (09581-11000) when installing the brake
caliper assembly.

09581-11000

SCMBR6519D

3.

After installation, bleed the brake system. (Refer to
Brake system bleeding)

BR -34

BRAKE SYSTEM

PARKING BRAKE SYSTEM

PARKING BRAKE

COMPONENTS

EA606AC8

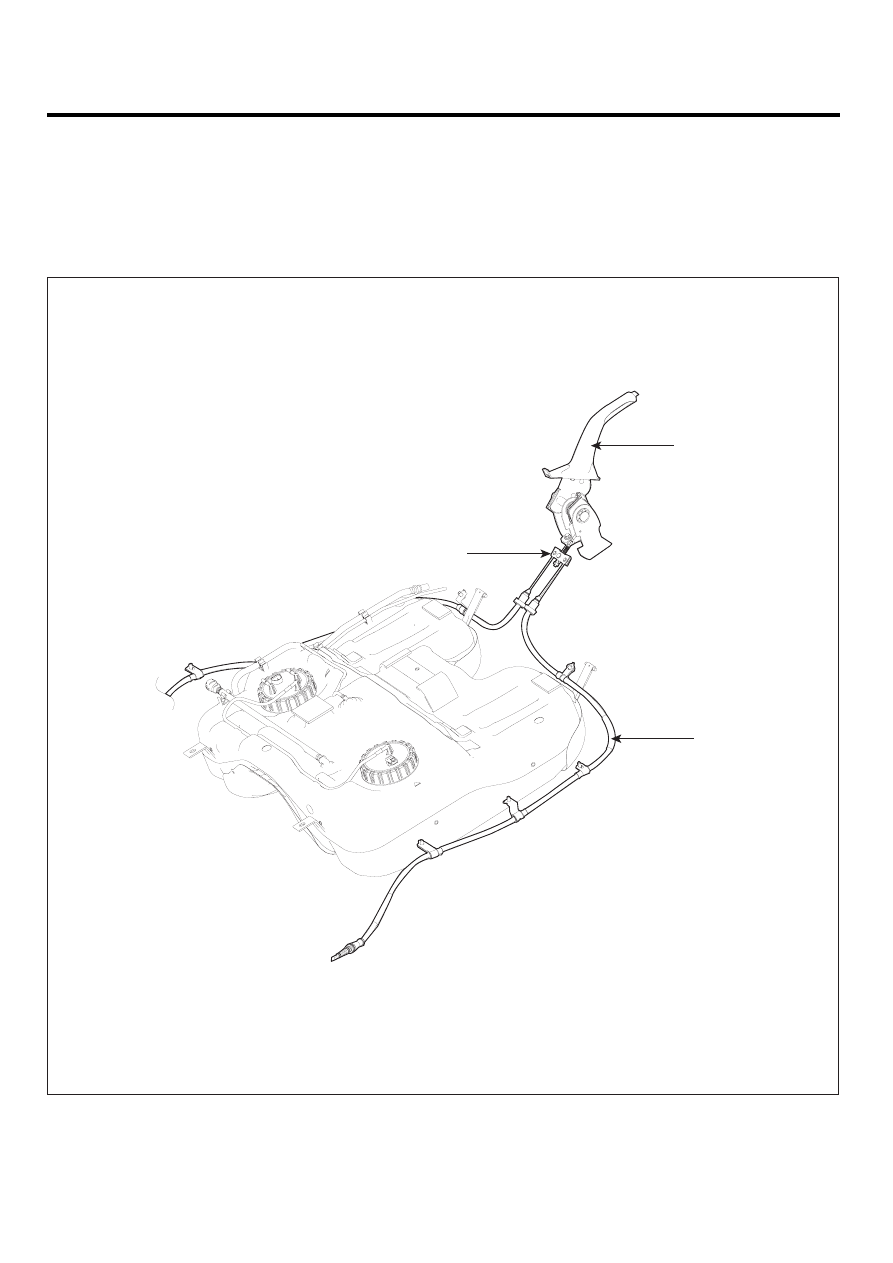

1. Parking brake lever assembly
2. Equalizer assembly
3. Parking brake cable

[Hand type]

1

3

2

SCMBR6512L

PARKING BRAKE SYSTEM

BR -35

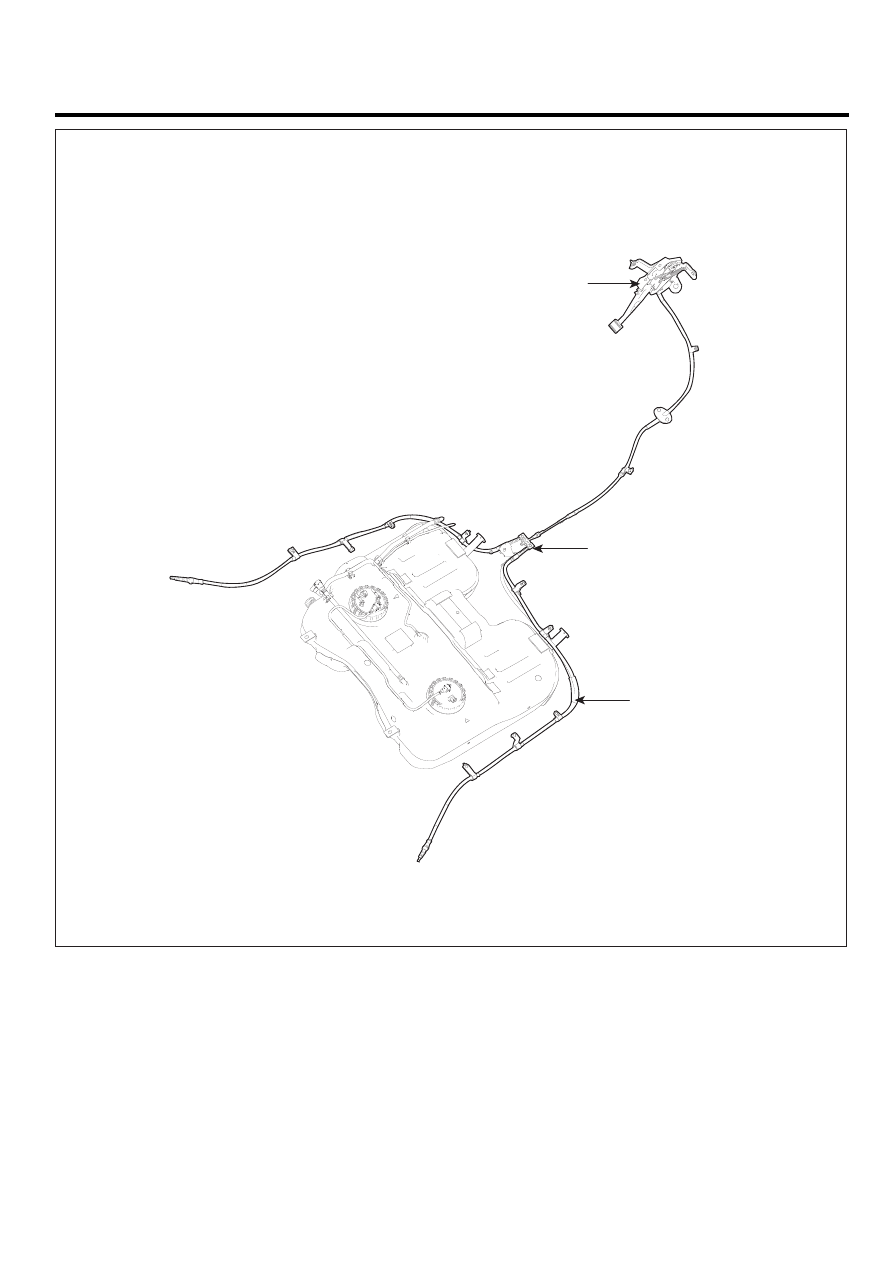

1. Parking brake pedal assembly
2. Equalizer assembly
3. Parking brake cable

[Foot type]

1

2

3

SCMBR6513L
