BR -28

BRAKE SYSTEM

REPLACEMENT

E05B87CC

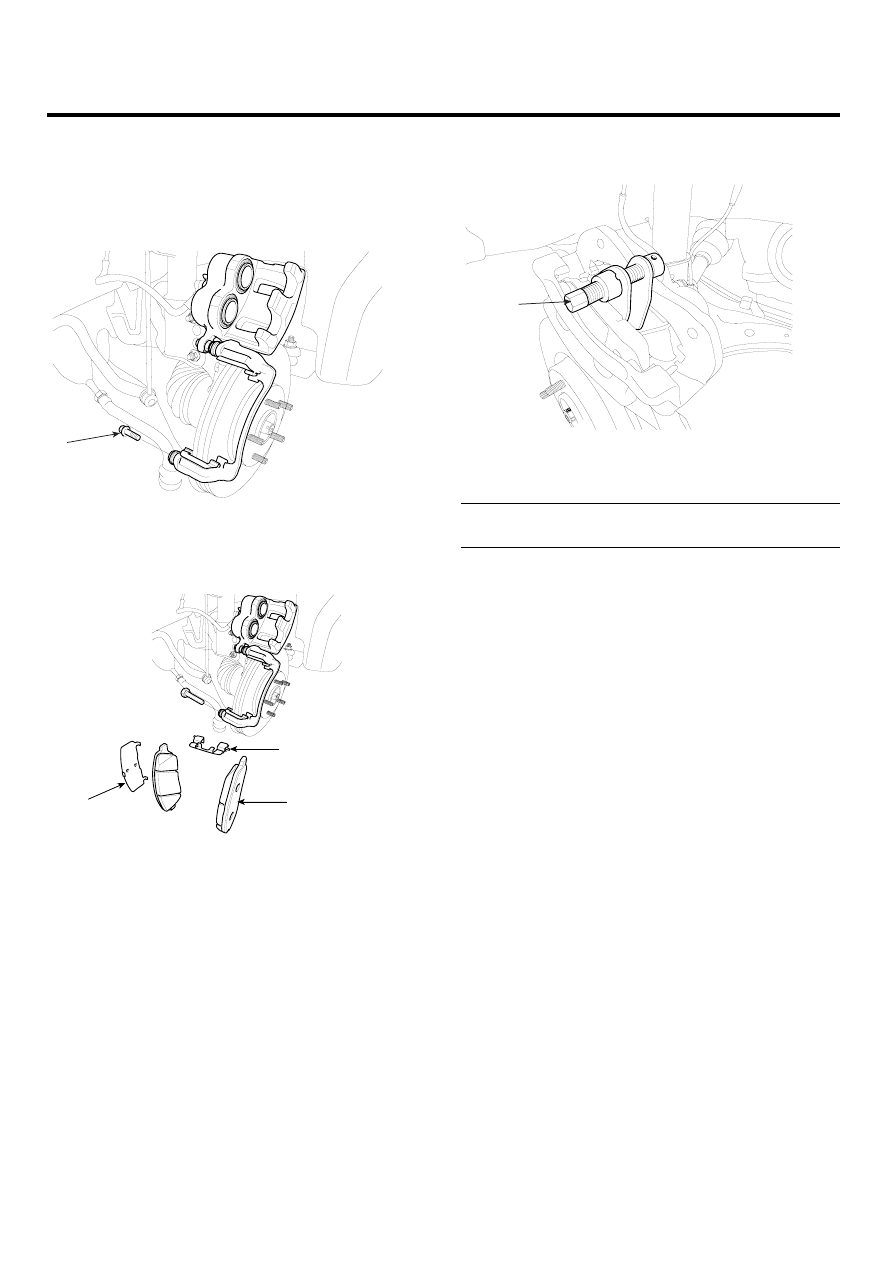

FRONT BRAKE PADS

1.

Loosen the guide rod bolt (A) and pivot the caliper (B)
up out of the way.

A

SCMBR6509L

2.

Replace shims (A), pad retainers (B), and brake pads
(C).

C

B

A

SCMBR6512D

3.

Push the piston in the cylinder using a SST (09581-
11000)

09581-
11000

SCMBR6012D

4.

Pivot the caliper down and tighten the guide rod bolt.

Tightening torque Nm (kgf.m, lb-ft):
21.6 ~ 31.4 (2.2 ~ 3.2, 15.9 ~ 23.1)

BRAKE SYSTEM

BR -29

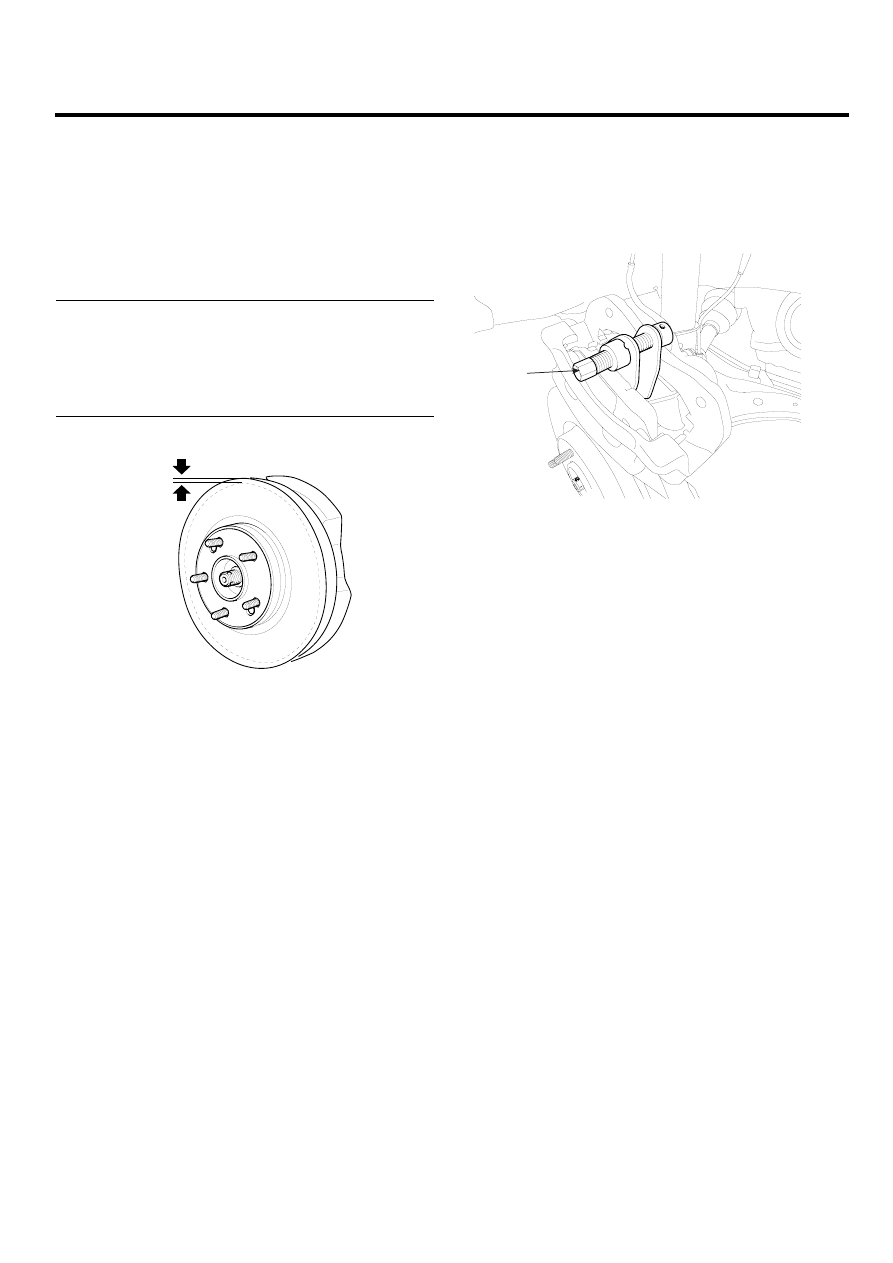

INSPECTION

E3C5F70B

1.

Check the brake pads for wear and fade.

2.

Check the brake disc for damage and cracks.

3.

Check the thickness of the brake disc and run-out us-
ing a micrometer and a dial gauge on the part dotted
line in the illustration below.

Brake disc thickness
Standard: 28 mm (1.10 in)
Service limit: 26 mm (1.02 in)
Deviation: Less than 0.01 mm (0.00039 in)
Run-out
Standard: 0.03 mm (0.00118 in) or less

5 mm

SCMBR6510L

INSTALLATION

E87EEEBC

1.

Installation is the reverse of removal.

2.

Use a SST (09581-11000) when installing the brake
caliper assembly.

09581-
11000

SCMBR6012D

3.

After installation, bleed the brake system. (Refer to
Brake system bleeding)

BR -30

BRAKE SYSTEM

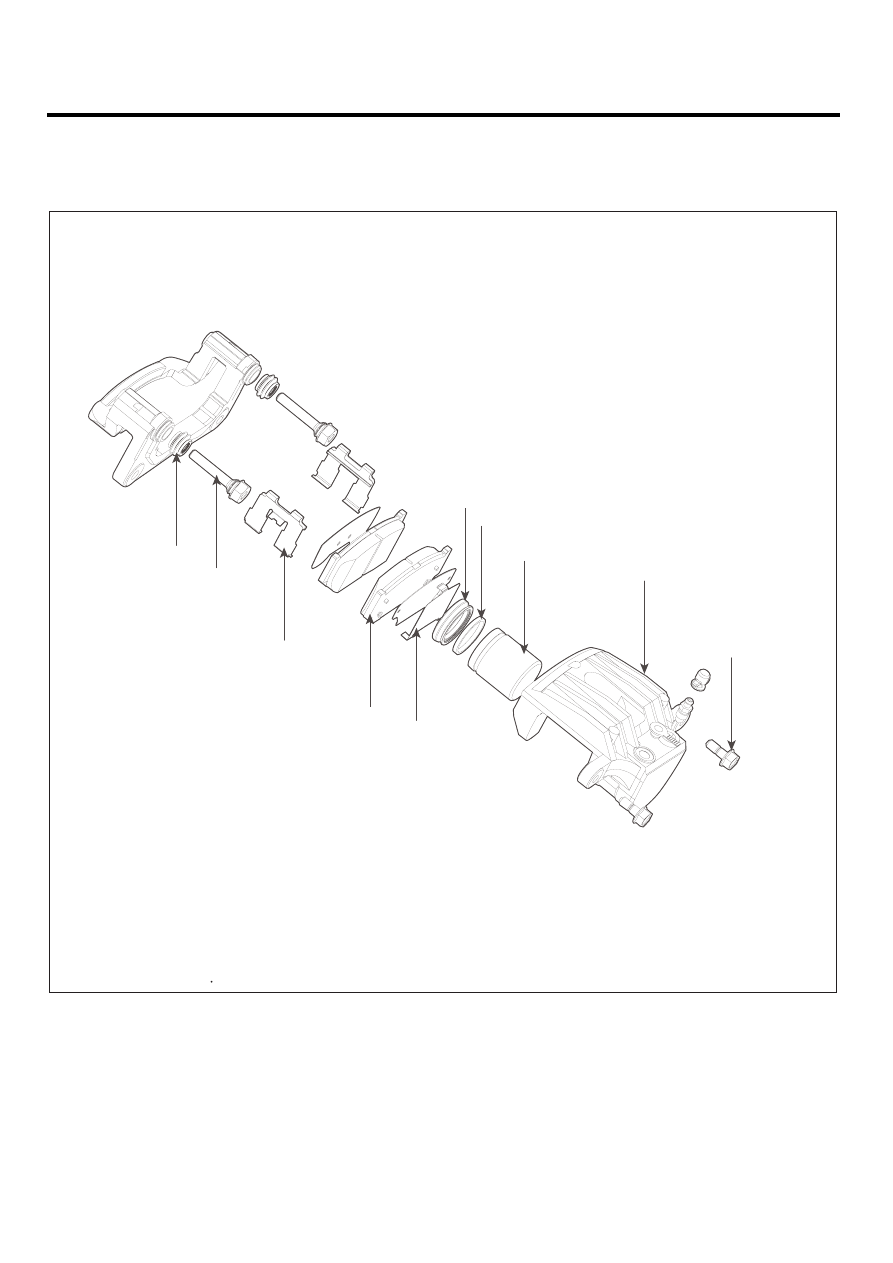

REAR DISC BRAKE

COMPONENTS

E419477E

1. Guide rod bolt
2. Caliper body
3. Piston
4. Piston seal
5. Piston boot

  6. Pad shim
  7. Brake pad
  8. Pad retainer
  9. Guide rod
10. Boot

TORQUE : Nm (Kgf m, lb-ft)

10

9

8

7

6

5

4

3

2

1

21.6 ~ 31.4

(2.2 ~ 3.2, 15.9 ~ 23.1)

SCMBR6511L

BRAKE SYSTEM

BR -31

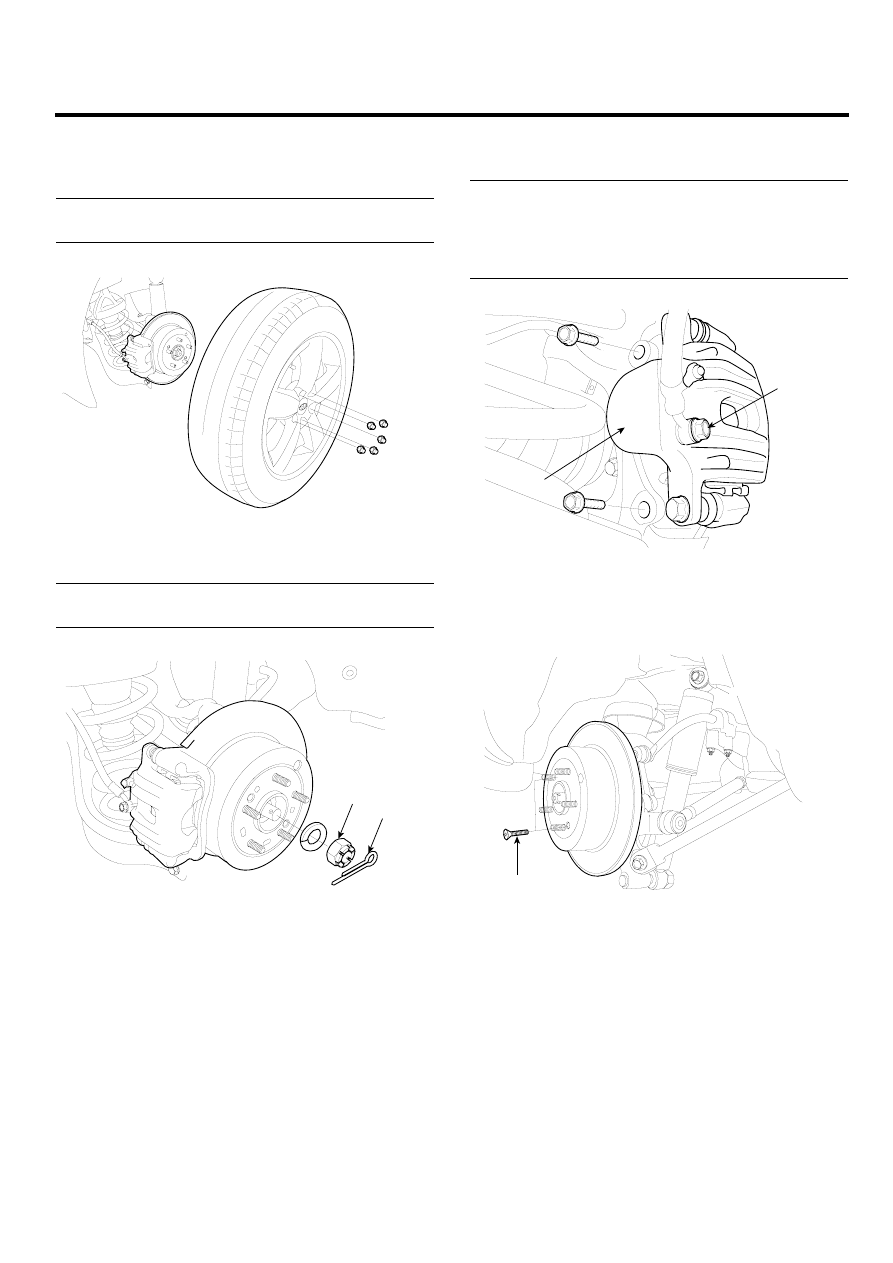

REMOVAL

EECEE93C

1.

Remove the rear wheel

＆

tire.

Tightening torque Nm (kgf.m, lb-ft):
88.3 ~ 107.9 (9.0 ~ 11.0, 65.1 ~ 79.6)

SCMBR6513D

2.

Remove the split pin (A) and castle nut (B).

Tightening torque Nm (kgf.m, lb-ft):
200 ~ 260 (20 ~ 26, 145 ~ 188)

A

B

SCMBR6514D

3.

Loosen the hose eye-bolt (A) and caliper mounting
bolts, then remove the rear caliper assembly.

Tightening torque Nm (kgf.m, lb-ft):
Brake hose to caliper:
24.5 ~ 29.4 (2.5 ~ 3.0, 18.1 ~ 21.7)
Caliper assembly to carrier:
78.5 ~ 98.1 (8.0 ~ 10.0, 57.9 ~ 72.3)

A

B

SCMBR6515D

4.

Remove the rear brake disc by loosening the screws
(A).

A

SCMBR6516D
