BR -20

BRAKE SYSTEM

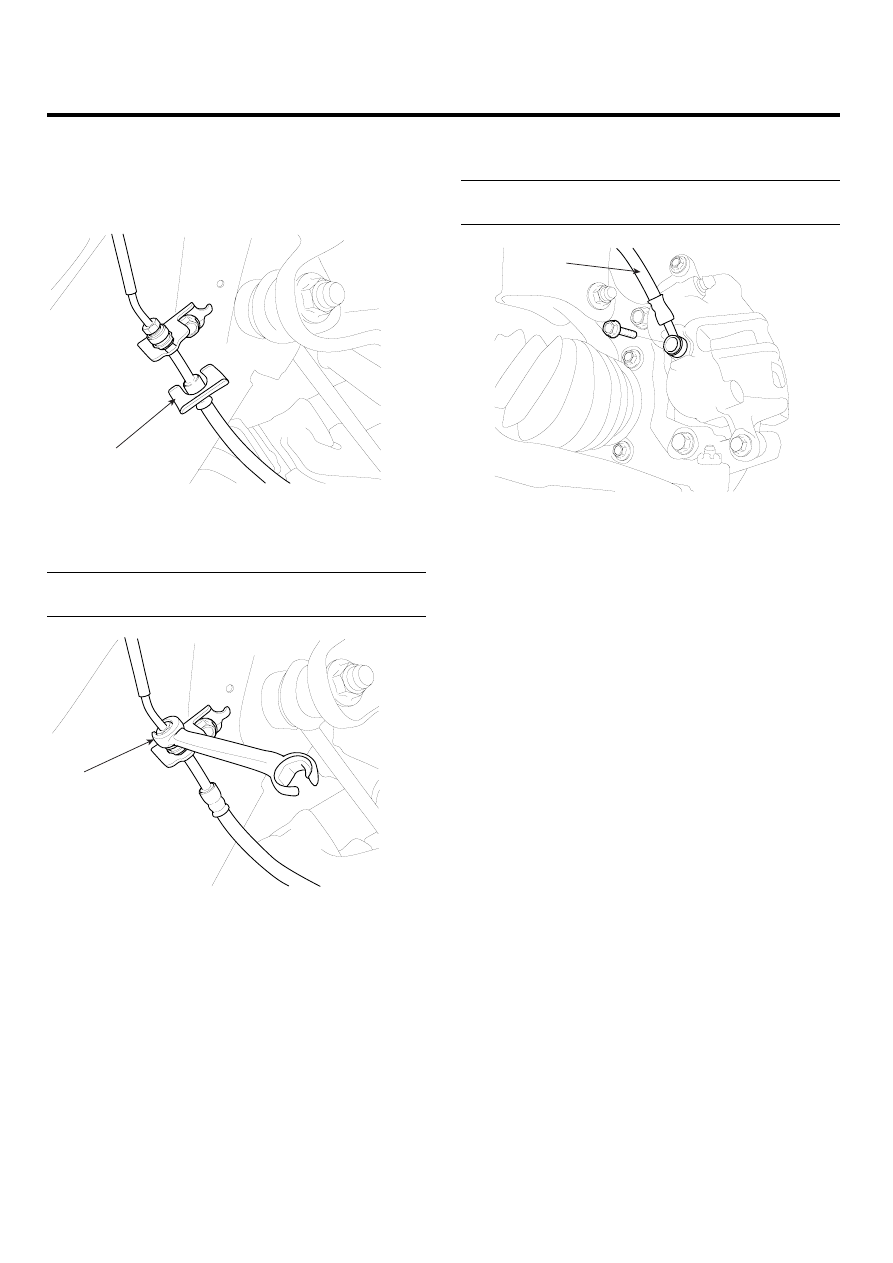

REMOVAL

E42B33E0

1.

Remove the wheel

＆

tire.

2.

Remove the brake hose clip (A).

A

SCMBR6006D

3.

Disconnect the brake tube by loosening the tube flare
nut (A).

Tightening torque Nm (kgf.m, lb-ft):
12.7 ~ 16.7 (1.3 ~ 1.7, 9.4 ~ 12.3)

A

SCMBR6007D

4.

Disconnect the brake hose (A) from the brake caliper
by loosening the bolt.

Tightening torque Nm (kgf.m, lb-ft):
16.7 ~ 25.5 (1.6 ~ 2.6, 12.3 ~ 18.8)

A

SCMBR6503L

BRAKE SYSTEM

BR -21

INSPECTION

EF20AC0C

1.

Check the brake tubes for cracks, crimps and corro-
sion.

2.

Check the brake hoses for cracks, damage and fluid
leakage.

3.

Check the brake tube flare nuts for damage and fluid
leakage.

INSTALLATION

EA6DDCBA

1.

Installation is the reverse of removal.

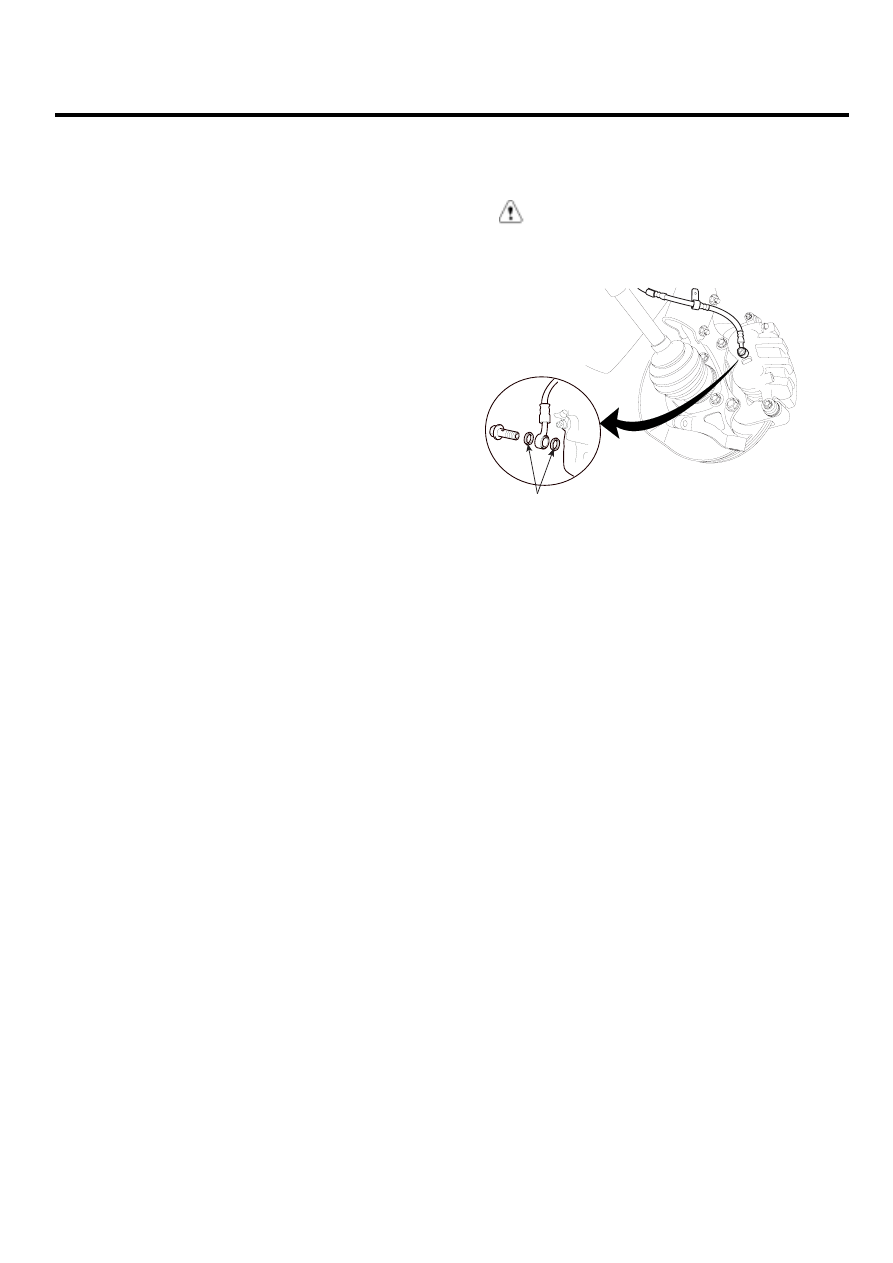

CAUTION

Use a new washer (A) whenever installing.

A

SCMBR6529D

2.

After installation, bleed the brake system (Refer to
Brake system bleeding)

BR -22

BRAKE SYSTEM

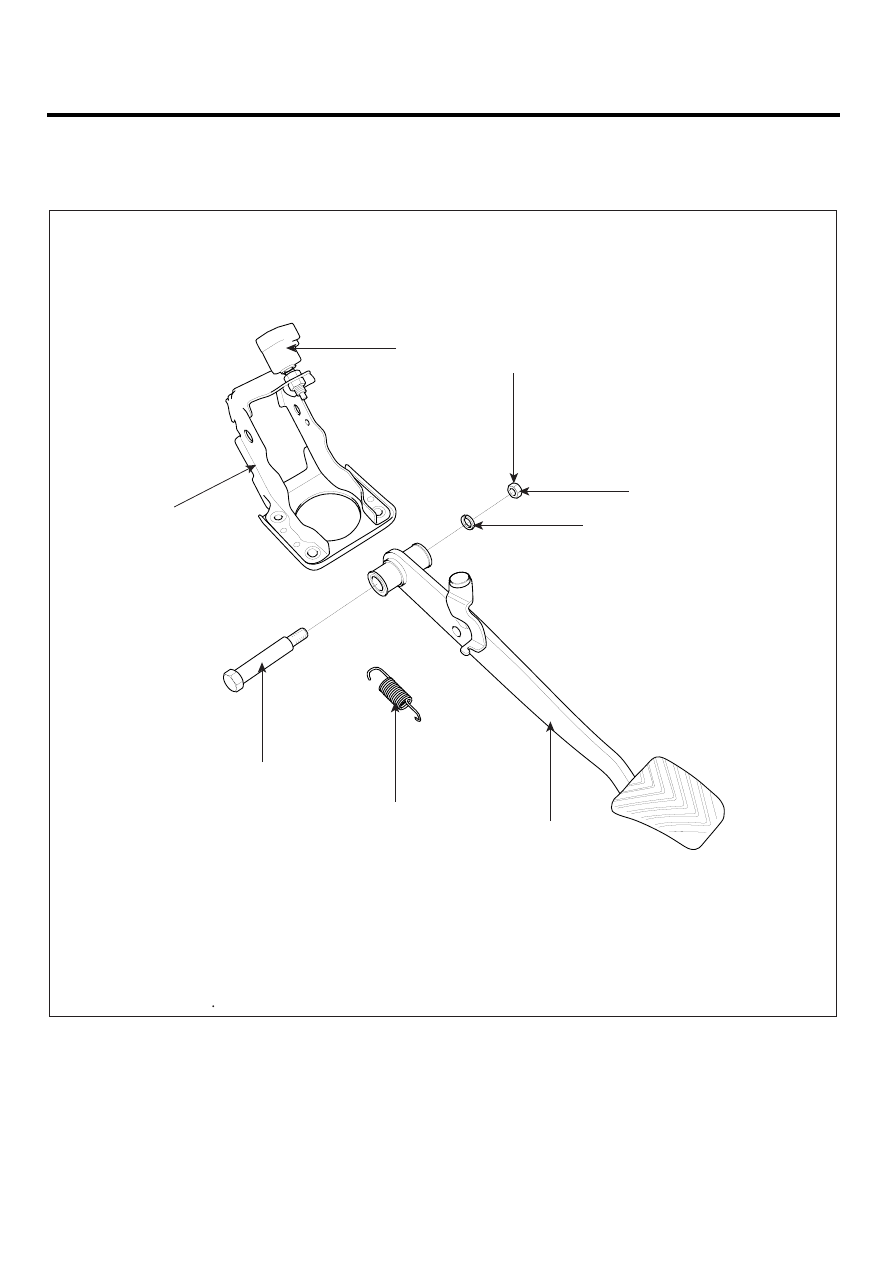

BRAKE PEDAL

COMPONENTS

E7AB27B0

1. Brake pedal member assembly
2. Joint bolt
3. Return spring

4. Brake pedal assembly
5. Washer
6. Nut
7. Stop lamp switch

TORQUE : Nm (Kgf m, lb-ft)

7

1

24.5 ~ 34.3 (3.0 ~ 5.0, 18.1 ~ 25.3)

6

5

4

3

2

SCMBR6504L

BRAKE SYSTEM

BR -23

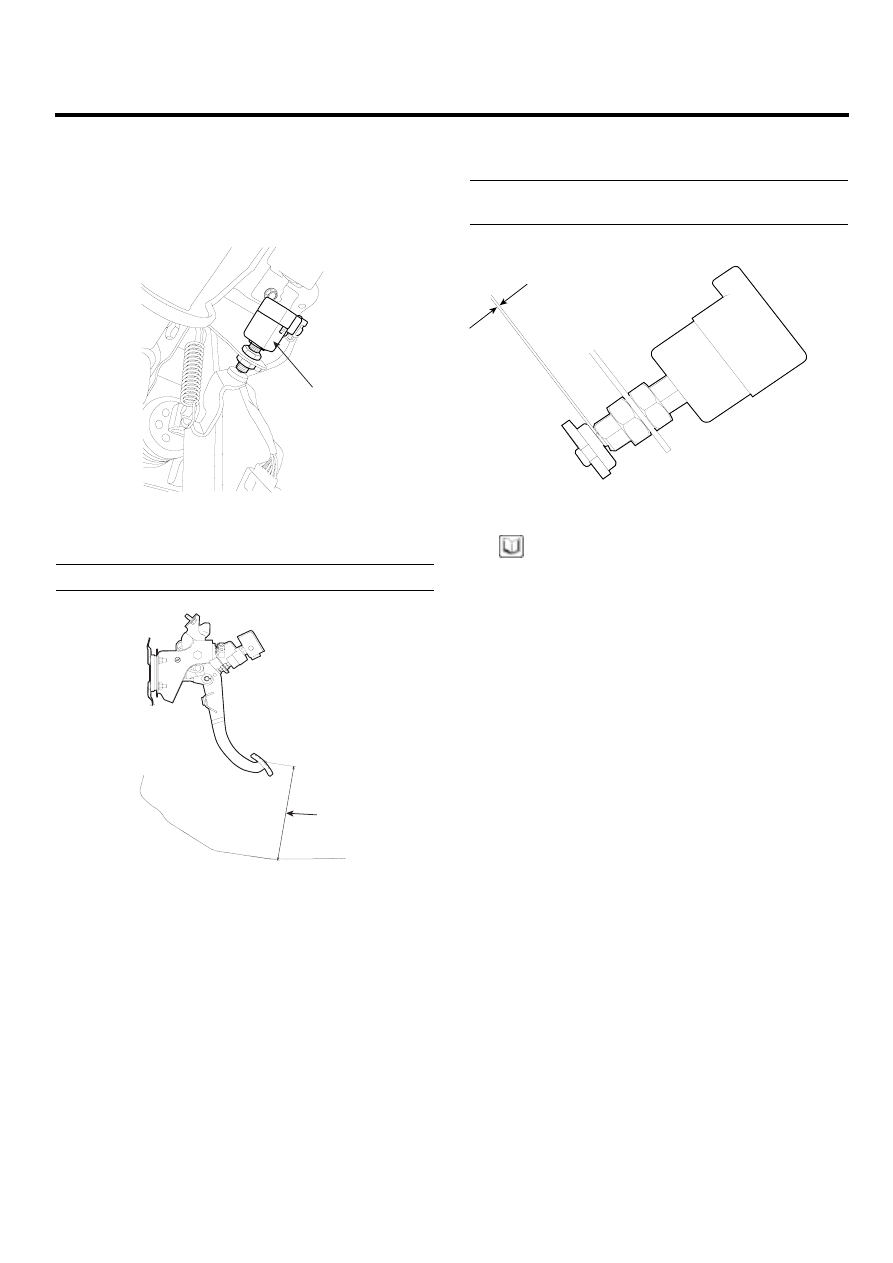

BRAKE PEDAL HEIGHT AND FREE PLAY

ADJUSTMENT

EDC2DCA6

1.

Disconnect the stop lamp switch (A) connector and
loosen the stop lamp switch lock nut.

A

SCMBR6505L

2.

Adjust the brake pedal height (A) as illustration below.

Pedal height: 214 mm (8.43 in)

A

SCMBR6505D

3.

Adjust the stop lamp switch clearance and brake
pedal free play.

Stop lamp clearance: 0.5 ~ 1.0 mm (0.02 ~ 0.04 in)
Pedal free play: 3.0 ~ 8.0 mm (0.12 ~ 0.31)

A

SCMBR6506D

NOTE

Adjust the brake pedal free play using the stop lamp
switch lock nut.
