BR -24

BRAKE SYSTEM

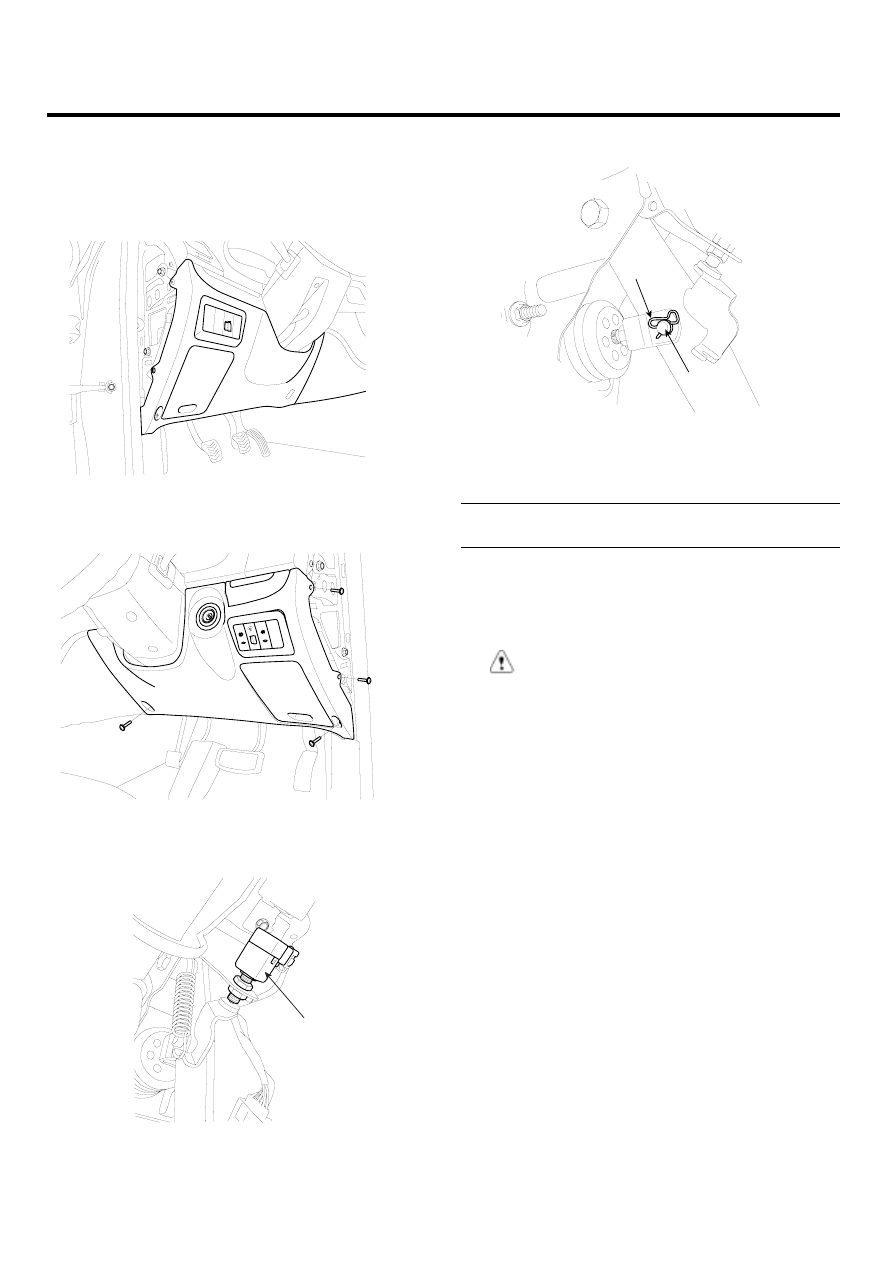

REMOVAL

EBEEEAD2

1.

Remove the lower crash pad.

[LHD]

SCMBR6507D

[RHD]

SCMST6001L

2.

Disconnect the stop lamp switch (A) connector.

A

SCMBR6505L

3.

Remove the snap pin (A) and joint pin (B).

A

B

SCMBR6004D

4.

Remove the brake pedal by loosen the joint bolt and
nut.

Tightening torque Nm (kgf.m, lb-ft):
24.5 ~ 34.3 (2.5 ~ 3.5, 18.1 ~ 25.3)

INSTALLATION

ED9EC71E

1.

Installation is the reverse of removal.

CAUTION

•

Before installing the pin, apply the grease to
the joint pin.

•

Use a new snap pin whenever installing.

2.

Check the brake pedal operation.

BRAKE SYSTEM

BR -25

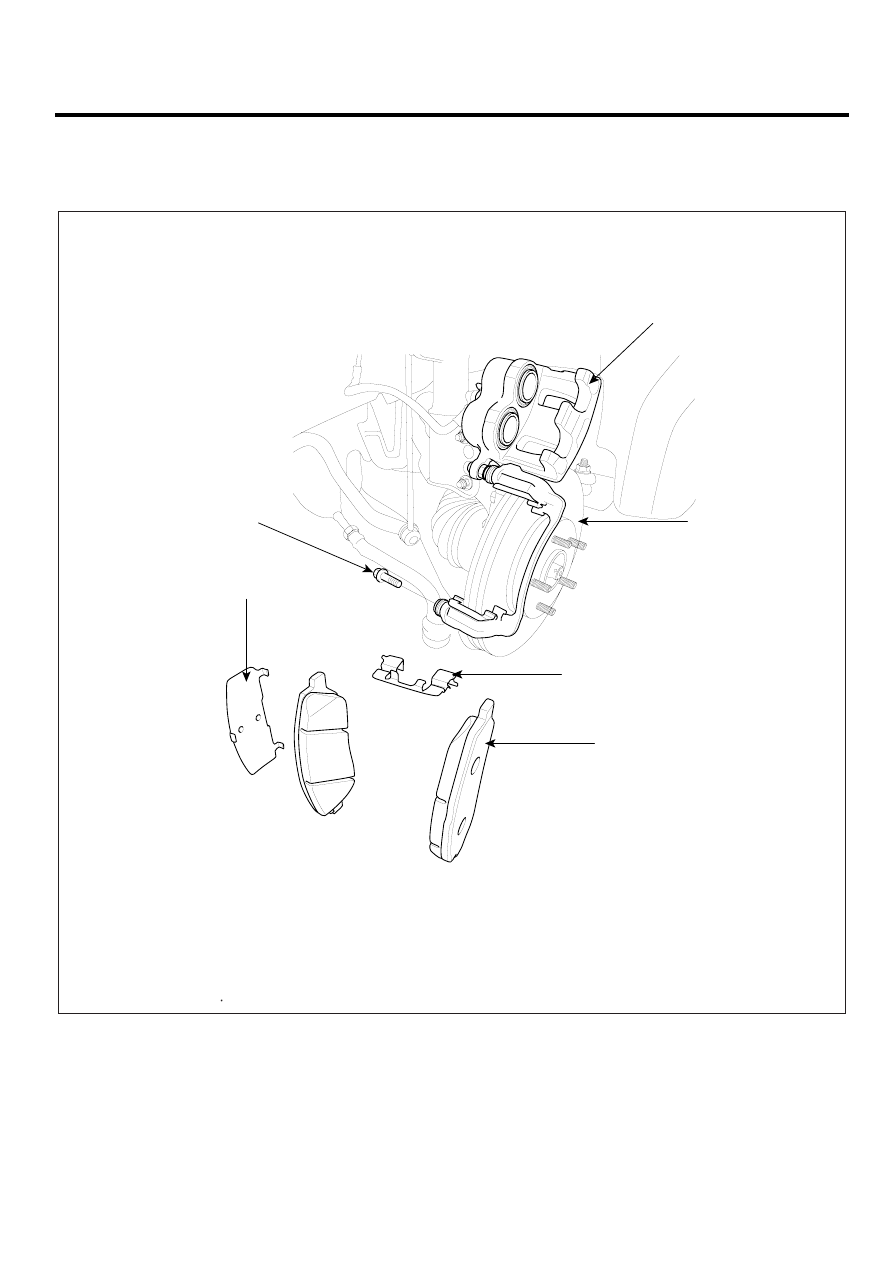

FRONT DISC BRAKE

COMPONENTS

EAE6F9EB

1. Brake caliper assembly
2. Brake disc
3. Pad retainer

4. Guide rod bolt
5. Brake pad
6. Pad shim

TORQUE : Nm (Kgf m, lb-ft)

1

2

3

5

6

4

21.6 ~ 31.4

 (2.2 ~ 3.2, 15.9 ~ 23.1)

SCMBR6507L

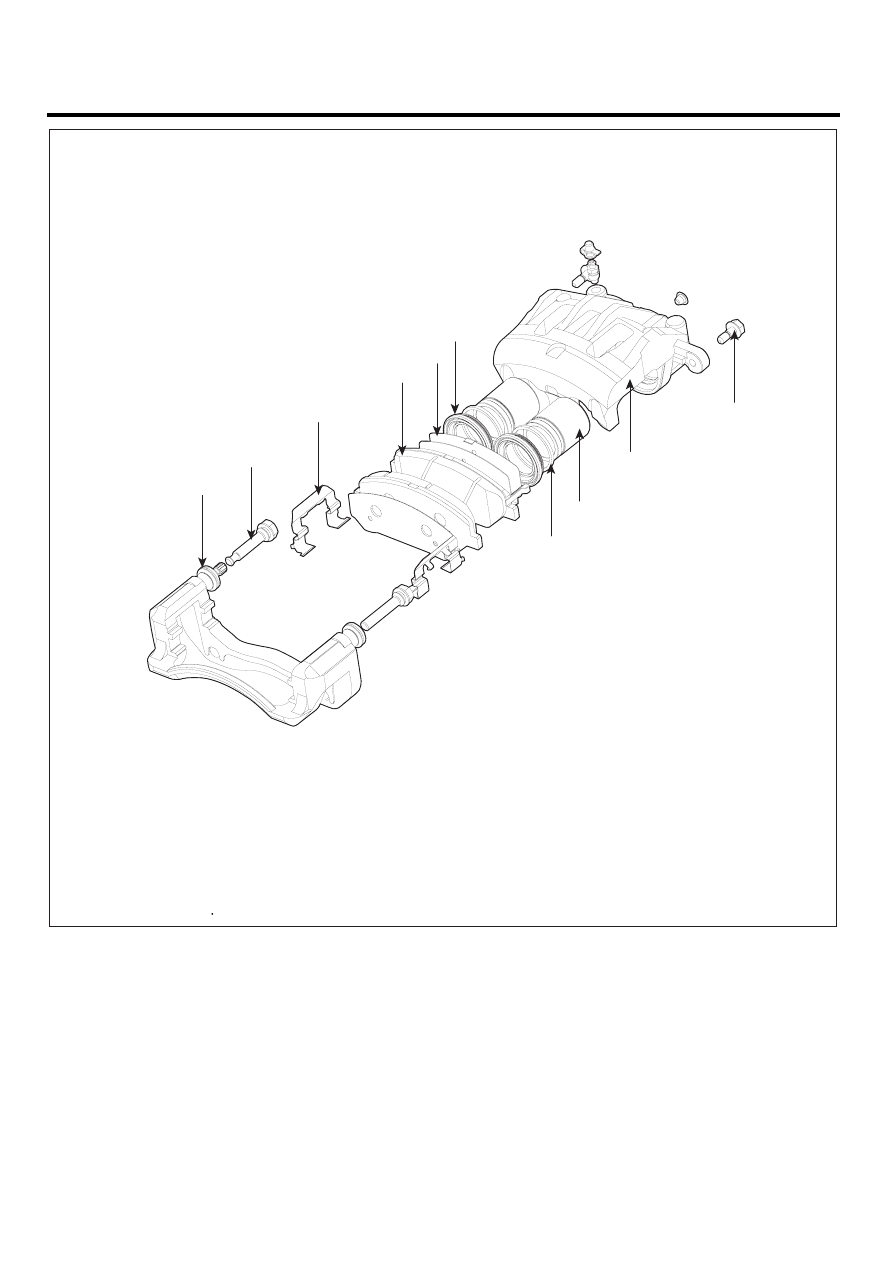

BR -26

BRAKE SYSTEM

1. Guide rod bolt
2. Caliper body
3. Piston
4. Piston seal
5. Piston boot

 6. Pad shim
 7. Brake pad
 8. Pad retainer
 9. Guide rod
10. Boot

TORQUE : Nm (Kgf m, lb-ft)

1

21.6 ~ 31.4

(2.2 ~ 3.2, 15.9 ~ 23.1)

2

3

4

5

6

7

8

9

10

SCMBR6508L

BRAKE SYSTEM

BR -27

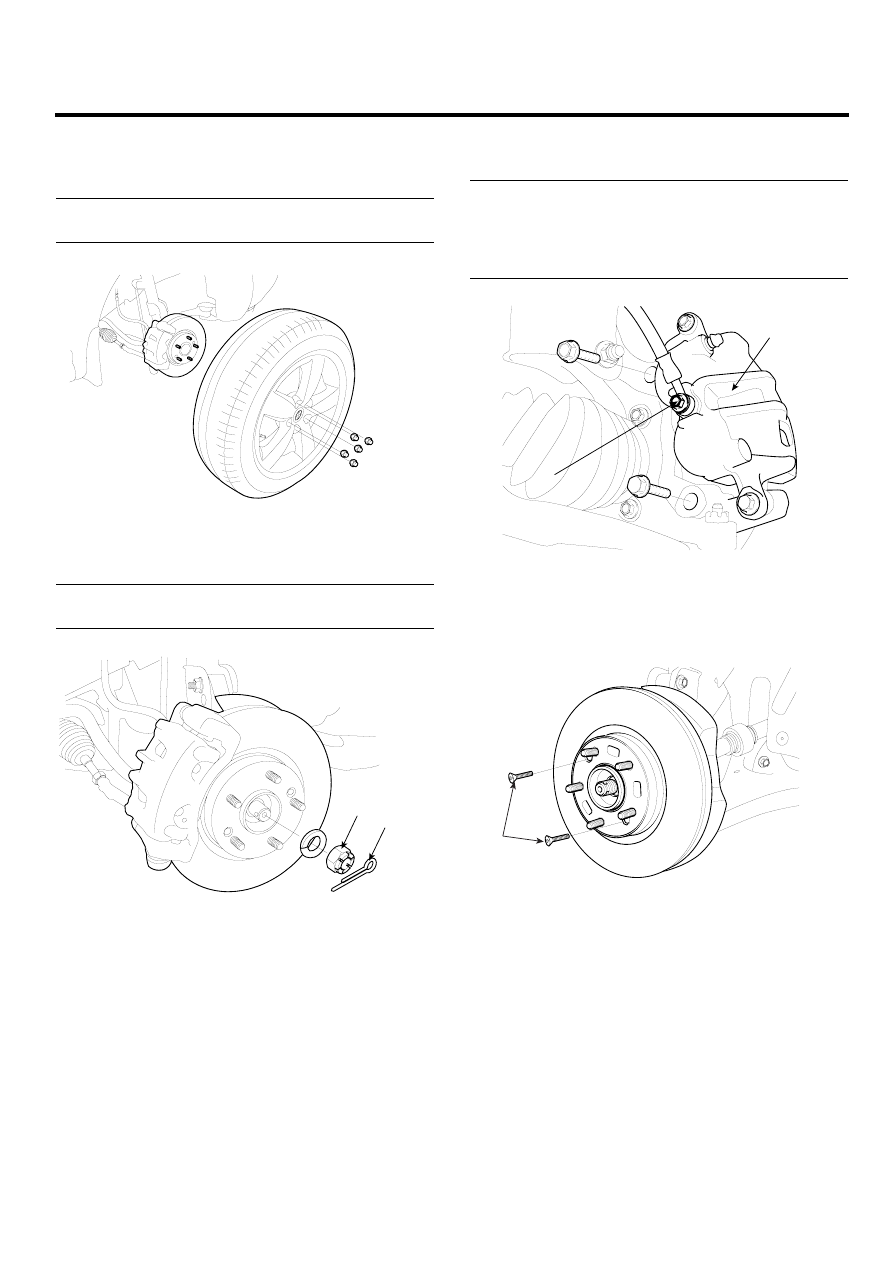

REMOVAL

EBAEE8FD

1.

Remove the front wheel

＆

tire.

Tightening torque Nm (kgf.m, lb-ft):
88.3 ~ 107.9 (9.0 ~ 11.0, 65.1 ~ 79.6)

SCMBR6532D

2.

Remove the split pin (A) and castle nut (B).

Tightening torque Nm (kgf.m, lb-ft):
200 ~ 260 (20 ~ 26, 145 ~ 188)

B

A

SCMBR6508D

3.

Loosen the hose eye-bolt (A) and caliper mounting
bolts, then remove the front caliper assembly (B).

Tightening torque Nm (kgf.m, lb-ft):
Brake hose to caliper:
24.5 ~ 29.4 (2.5 ~ 3.0, 18.1 ~ 21.7)
Caliper assembly to knuckle:
78.5 ~ 98.1 (8.0 ~ 10.0, 57.9 ~ 72.3)

A

B

SCMBR6510D

4.

Remove the front brake disc by loosening the screws
(A).

A

SCMBR6511D
