BR -4

BRAKE SYSTEM

SPECIFICATION (ABS)

Part

Item

Standard value

Remark

System

4 channel 4 sensor
(Solenoid)

Type

Motor, valve relay
intergrated type

Operating voltage

8 V ~ 16 V(DC)

HECU(Hydraulic and
Electronic Control
Unit)

Operating temperature

-40 ~ 120 C
(-40 ~ 248 F)

·ABS system:ABS

＆

EBD control

Operating voltage

12 V

·ABS W/L:ABS failure
·Brake W/L:Parking,
brake oil, EBD failure

Warning lamp

Current consumption

80 mA

Supply voltage

DC 4.5 ~ 2.0 V

Operating temperature

-40 ~ 150 C

Output current low

5.9 ~ 8.4 mA

Typ.7 mA

Output current High

11.8 ~ 16.8 mA

Typ.14 mA

Frequency range

1 ~ 2500 HZ

Front

0.15 ~ 1.5 mm

Typ.0.7 mm

Air gap

Rear

0.2 ~ 1.2 mm

Typ.0.7 mm

Tone wheel

48 teeth

Acitve wheel speed
sensor

Output duty

30~70 %

GENERAL

BR -5

SPECIFICATION(VDC)

Part

Item

Standard Value

Remark

System

4 channel 4 sensor(Solenoid)

Type

Motor, valve relay intergrated type

Operating voltage

8 V ~ 16 V(DC)

HECU(Hydraulic and
Electronic Control
Unit)

Operating temperature

-40 ~ 120 C(-40 ~ 248 F)

·Total control
(ABS, EBD, TCS, ESP)

Operating voltage

12 V

Warning lamp

Current consumption

80 mA

·ESP Operating Lamp
·ESP Warning Lamp

Supply voltage

DC 4.5 ~ 20V

Operating temperature

-40 ~ 150 C

Output current low

5.9 ~ 8.4 mA

Output current high

11.8 ~ 16.8 mA

Tone wheel

48 teeth

Frequency range

1 ~ 2500 HZ

Front

0.15 ~ 1.5 mm

Typ. 0.7 mm

Active wheel speed
sensor

Airgap

Rear

0.2 ~ 1.2 mm

Typ. 0.7 mm

Operating Voltage

8V ~ 16 V

Current Consumption

Max 150 mA

Steering Wheel Angle
Sensor

Operating Angular velocity

Max ± 780 /sec

Operating Voltage

8 V ~ 16 V

Current Consumption

Max. 120 mA

Output Voltage high

4.35 V~ 4.65 V

Typ. 4.5 V

Output Voltage low

0.35 ~ 0.65 V

Typ. 0.5 V

Yaw Sensor Operating Range

±100

/s

G Sensor Operating Range

±1.8 G

Yaw-rate

＆

Lateral

G sensor

Reference voltage output

2.464 ~ 2.536 V

Typ. 2.5 V

SERVICE STANDARD

Items

Standard vale

Brake pedal height

214 mm (8.43 in)

Brake pedal stroke

122 mm (4.8 in)

Stop lamp clearance

0.5 ~ 1.0 mm (0.02 ~ 0.04 in)

Brake pedal free play

3 ~ 8 mm (0.12 ~ 0.31 in)

Front brake disc thickness

28 mm (1.10 in)

Front brake disc pad thickness

10.5 mm (0.41 in)

Rear brake disc thickness

11 mm (0.43 in)

Rear brake disc pad thickness

10 mm (0.39 in)

BR -6

BRAKE SYSTEM

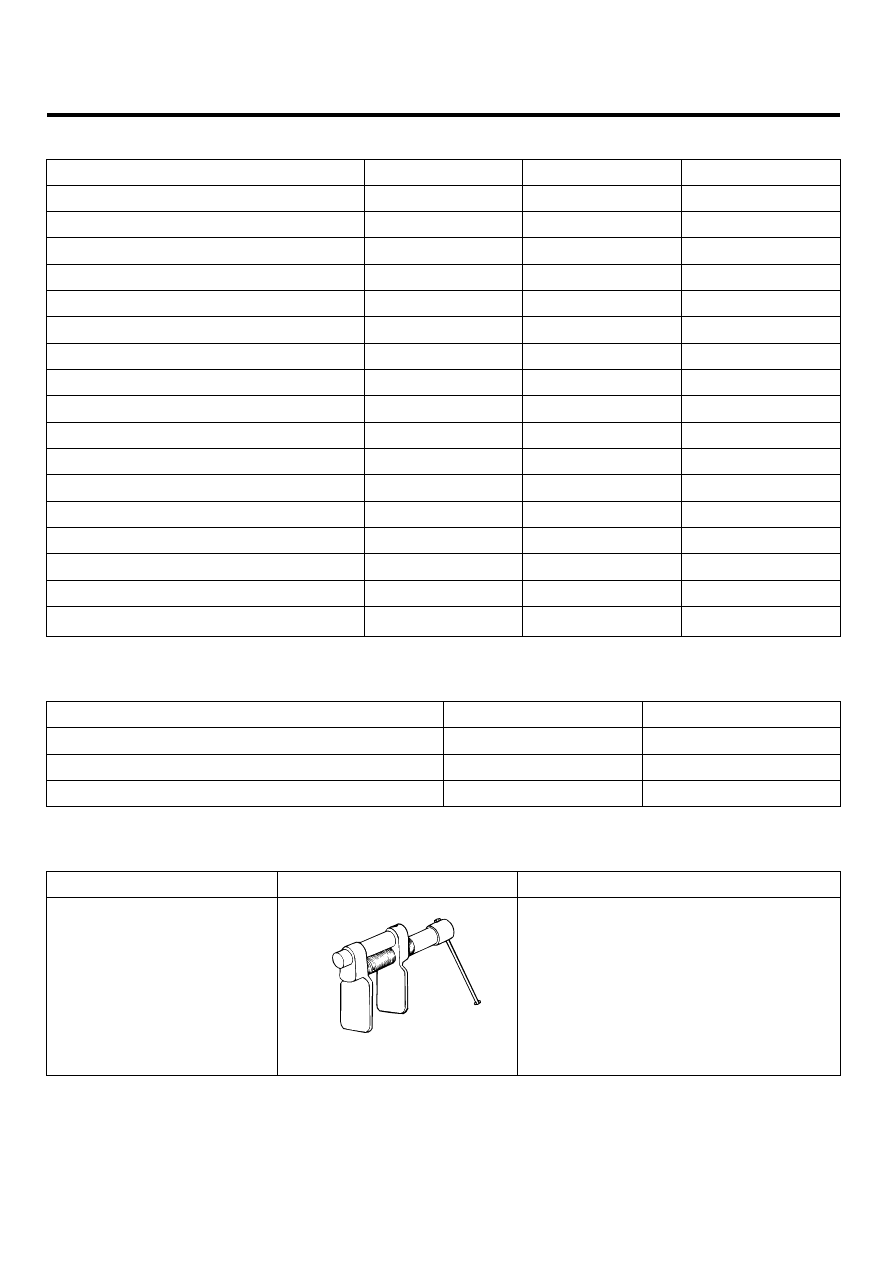

TIGHTENING TORQUE

Items

Nm

kgf.m

lb-ft

Hub nut

88.3 ~ 107.9

9.0 ~ 11.0

65.1 ~ 79.6

Master cylinder to brake booster

7.8 ~ 11.8

0.8 ~ 1.2

5.8 ~ 8.7

Brake booster mounting nuts

12.7 ~ 15.7

1.3 ~ 1.6

9.4 ~ 11.6

Air bleeding screw

6.7 ~ 12.7

0.7 ~ 1.3

5.1 ~ 9.4

Brake tube flare nuts

12.7 ~ 16.7

1.3 ~ 1.7

9.4 ~ 12.3

Front caliper guide rod bolts

21.6 ~ 31.4

2.2 ~ 3.2

15.9 ~ 23.1

Rear caliper guide rod bolts

21.6 ~ 31.4

2.2 ~ 3.2

15.9 ~ 23.1

Front caliper assembly to knuckle

78.5 ~ 98.1

8.0 ~ 10.0

57.9 ~ 72.3

Rear caliper assembly to knuckle

63.7 ~ 73.5

6.5 ~ 7.5

47.0 ~ 54.2

Brake hose to caliper

24.5 ~ 29.4

2.5 ~ 3.0

18.1 ~ 21.7

Brake pedal member bracket bolts

16.7 ~ 25.5

1.7 ~ 2.6

12.3 ~ 18.8

Brake pedal shaft nut

24.5 ~ 34.3

2.5 ~ 3.5

18.1 ~ 25.3

Stop lamp switch lock nut

7.8 ~ 9.8

0.8 ~ 1.0

5.8 ~ 7.2

Wheel speed sensor mounting bolt

6.9 ~ 10.8

0.7 ~ 1.1

5.0 ~ 8.0

HECU bracket bolt

16.7 ~ 25.5

1.7 ~ 2.6

12.3 ~ 18.8

HECU bracket nut

5.9 ~ 9.8

0.6 ~ 1.0

4.3 ~ 7.2

Yaw rate

＆

G sensor mounting bolts

4.9 ~ 7.8

0.5 ~ 0.8

3.6 ~ 5.8

LUBLICANTS

EC83FCB5

Items

Recommended

Quantity

Brake pedal bushing and bolt

Chassis grease

As required

Parking brake shoe and backing plate contacting surface

Heat resistance grease

As required

Caliper guide rod and boot

Grease ML 701

0.8 ~ 1.3 g

SPECIAL TOOL

E4AE09C6

Tool(Number and Name)

Illustration

Use

09581-11000
Piston expander

EJDA043A

Spreading the front disc brake piston

GENERAL

BR -7

TROUBLESHOOTING

E2955522

PROBLEM SYMPTOMS TABLE

Use the table below to help you find the cause of the prob-
lem. The numbers indicate the priority of the like cause of
the problem. Check each part in order. If necessary, re-
place these parts

Symptom

Suspect Area

Reference

Lower pedal or
spongy pedal

1.

Brake system (Fluid leaks)

2.

Brake system (Air in)

3.

Piston seals (Worn or damaged)

4.

Rear brake shoe clearance(Out of adjustment)

5.

Master cylinder (Inoperative)

repair

air·bleed

replace

adjust

replace

Brake drag

1.

Brake pedal freeplay (Minimum)

2.

Parking brake lever travel (Out of adjustment)

3.

Parking brake wire (Sticking)

4.

Rear brake shoe clearance(Out of adjustment)

5.

Pad or lining (Cracked or distorted)

6.

Piston (Stuck)

7.

Piston (Frozen)

8.

Anchor or Return spring (Inoperative)

9.

Booster system (Vacuum leaks)

10. Master cylinder (Inoperative)

adjust
adjust

repair

adjust

replace
replace
replace
replace

repair

replace

Brake pull

1.

Piston (Sticking)

2.

Pad or lining (Oily)

3.

Piston (Frozen)

4.

Disc (Scored)

5.

Pad or lining (Cracked or distorted)

replace
replace
replace
replace
replace

Hard pedal but brake
inefficient

1.

Brake system (Fluid leaks)

2.

Brake system (Air in)

3.

Pad or lining (Worn)

4.

Pad or lining (Cracked or distorted)

5.

Rear brake shoe clearance(Out of adjustment)

6.

Pad or lining (Oily)

7.

Pad or lining (Glazed)

8.

Disc (Scored)

9.

Booster system (Vacuum leaks)

repair

air·bleed

replace
replace

adjust
adjust

replace
replace

repair

Noise from brake

1.

Pad or lining (Cracked or distorted)

2.

Installation bolt (Loosen)

3.

Disc (Scored)

4.

Sliding pin (Worn)

5.

Pad or lining (Dirty)

6.

Pad or lining (Glazed)

7.

Anchor or Return spring (Faulty)

8.

Brake pad shim (Damage)

9.

Shoe hold-down spring (Damage)

replace

adjust

replace
replace

clean

replace
replace
replace
replace

Brake fades

1.

master cylinder

replace
