IMMOBILIZER CONTROL SYSTEM

BE -285

COMPONENT INSPECTION

EFD3336B

1.

Check transponder and ECU status

1)

IGN "ON" ＆ Engine "OFF"

2)

Connect scantool to Data Link Connector(DLC).

3)

Erase the DTC and Monitor the "ECU STATUS’ Parameter on the Scantool.

1.1 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

01. NO. OF LEARNT KEY

02. ECU STATUS

03. KEY STATUS

Fig 1

Fig 1) The current data in abnormal state

1

LEARNT

LEARNT

SCMBE6752L

4)

Is "ECU STATUS’ Parameter "Locked"?

YES

Keep "KEY ON" status for 1 hours to withdraw "Locked by Timer" status. Then register transponder and go to
"Verification of Vehicle Repair" procedure.

NO

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EC28D3B9

Refer to DTC P1610.

BE -286

BODY ELECTRICAL SYSTEM

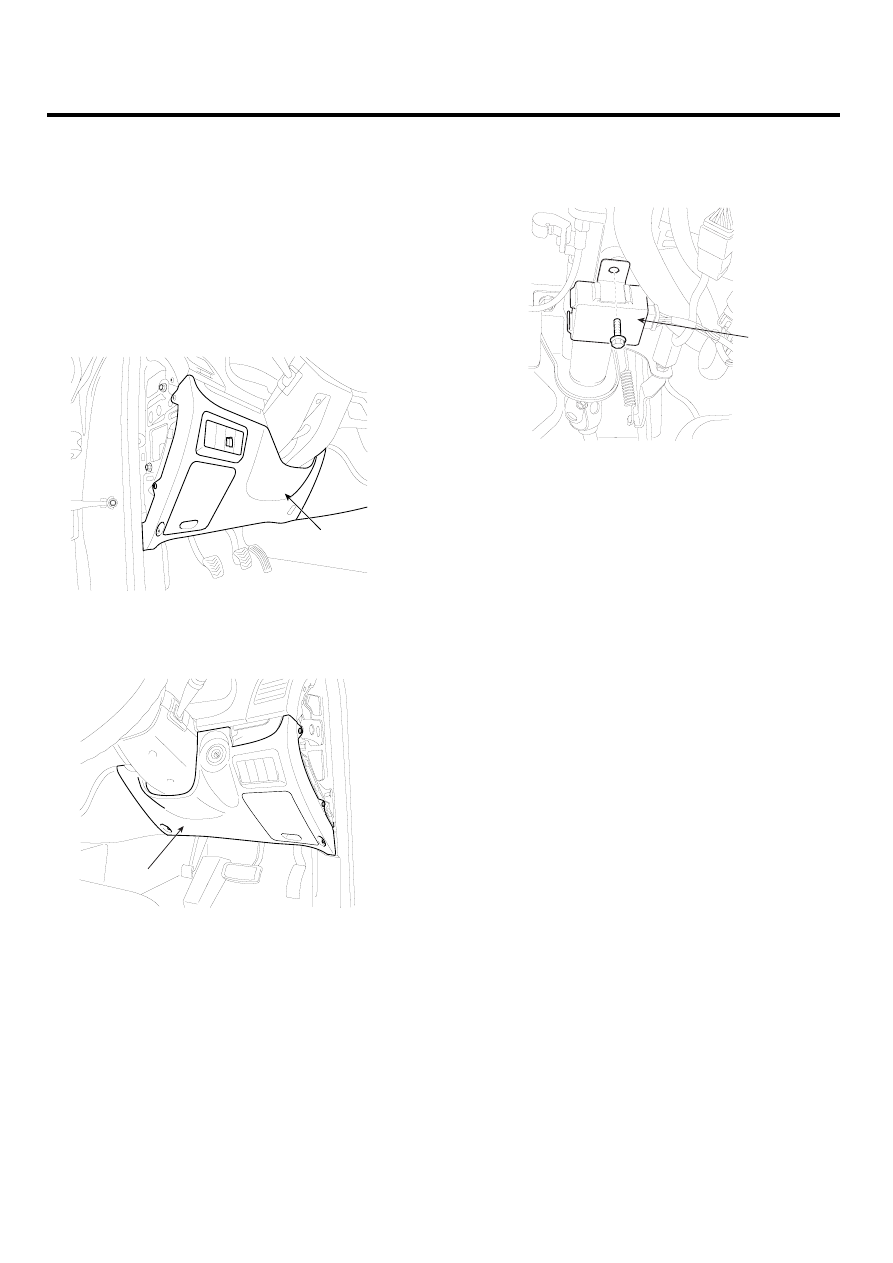

IMMOBILIZER CONTROL UNIT

REPLACEMENT

E2DD9004

1.

Disconnect the negative (-) battery terminal.

2.

Remove the driver crash pad lower panel(A) after re-
moving side cover. (Refer to the Body group - "Crash
pad").

[LHD]

A

SCMBE6580D

[RHD]

A

SCMBE6580R

3.

Disconnect the 5P connector of the SMARTRA unit
and then remove the SMARTRA unit (A) after loosen-
ing a nut.

A

SCMBE6581D

4.

Installation is the reverse of removal procedure.

IMMOBILIZER CONTROL SYSTEM

BE -287

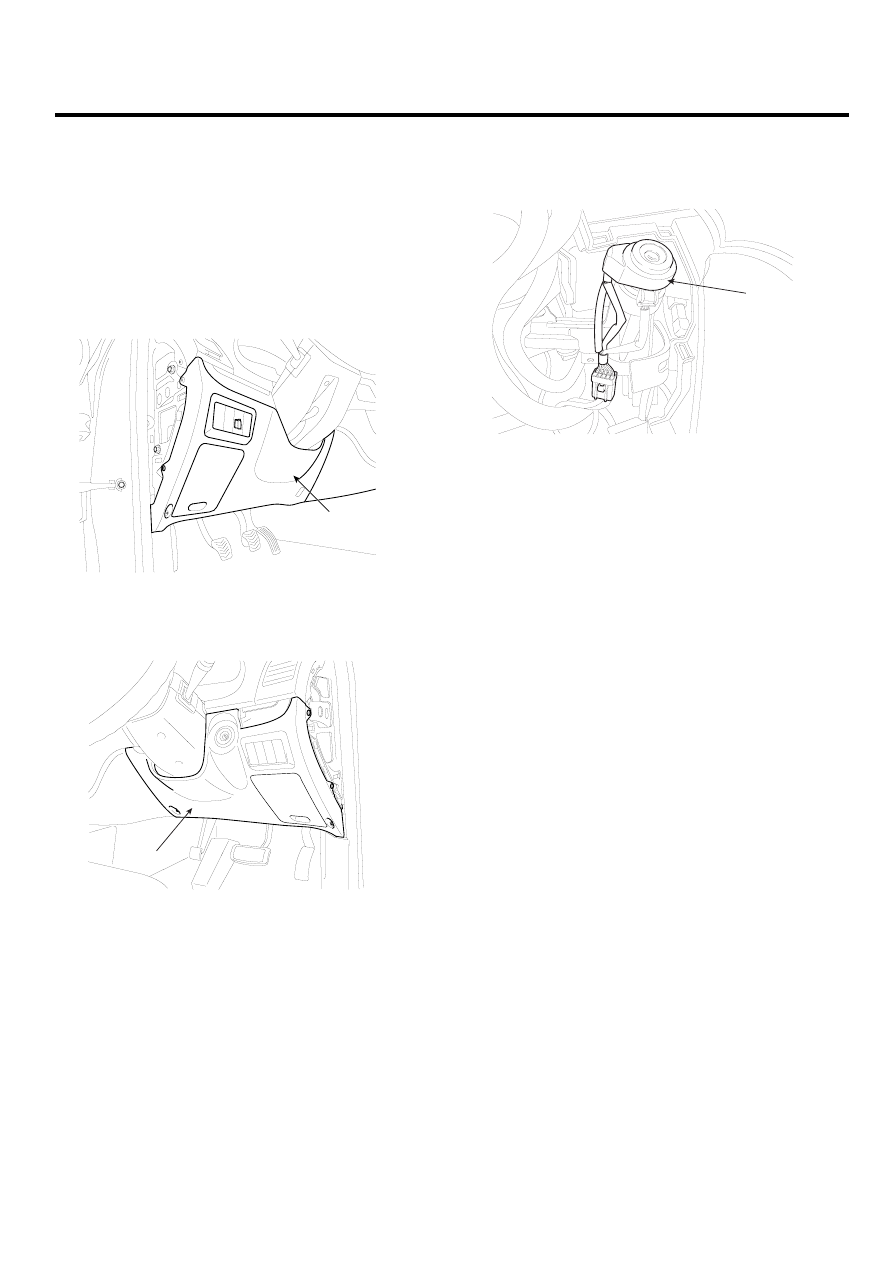

COIL ANTENNA

REPLACEMENT

E0B66B6D

1.

Disconnect the negative (-) battery terminal.

2.

Remove the driver crash pad lower panel (A). (Refer
to the Body group - "Crash pad").

[LHD]

A

SCMBE6590D

[RHD]

A

SCMBE6590R

3.

Disconnect the 6P connector of the coil antenna and
then remove the coil antenna (A) after loosening the
screw.

A

SCMBE6591D

4.

Installation is the reverse of removal procedure.

BE -288

BODY ELECTRICAL SYSTEM

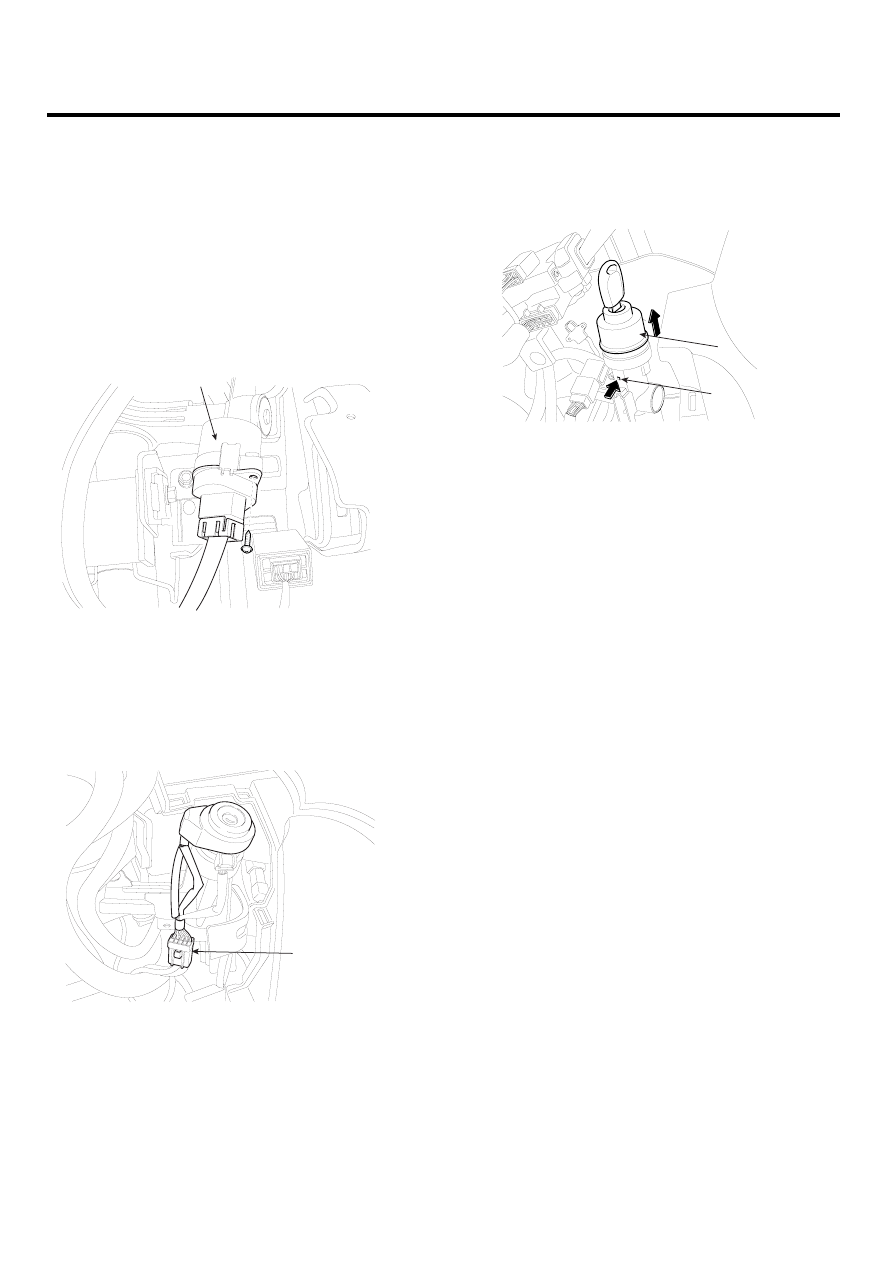

IGNITION SYSTEM

REPLACEMENT

EE8BA5DF

1.

Disconnect the negative (-) battery terminal.

2.

Remove the crash pad lower panel (Refer to the Body
group - crash pad).

3.

Remove the ignition switch (A) after loosening the
screw with IG ON and disconnecting the 6P connec-
tor.

A

ATLG781A

4.

Remove the steering column cover (Refer to the ST
group).

5.

Remove the door warning switch and key illumination
lamp (A) after disconnecting the 6P connector.

A

SCMBE6531D

6.

If it is necessary to remove the key lock cylinder (A),
Remove the key lock cylinder (A) after pushing lock
pin (B) with key ACC.

A

B

ATIE781C

7.

Installation is the reverse of removal procedure.
