IMMOBILIZER CONTROL SYSTEM

BE -249

DTC P1674 TRANSPONDER STATUS ERROR

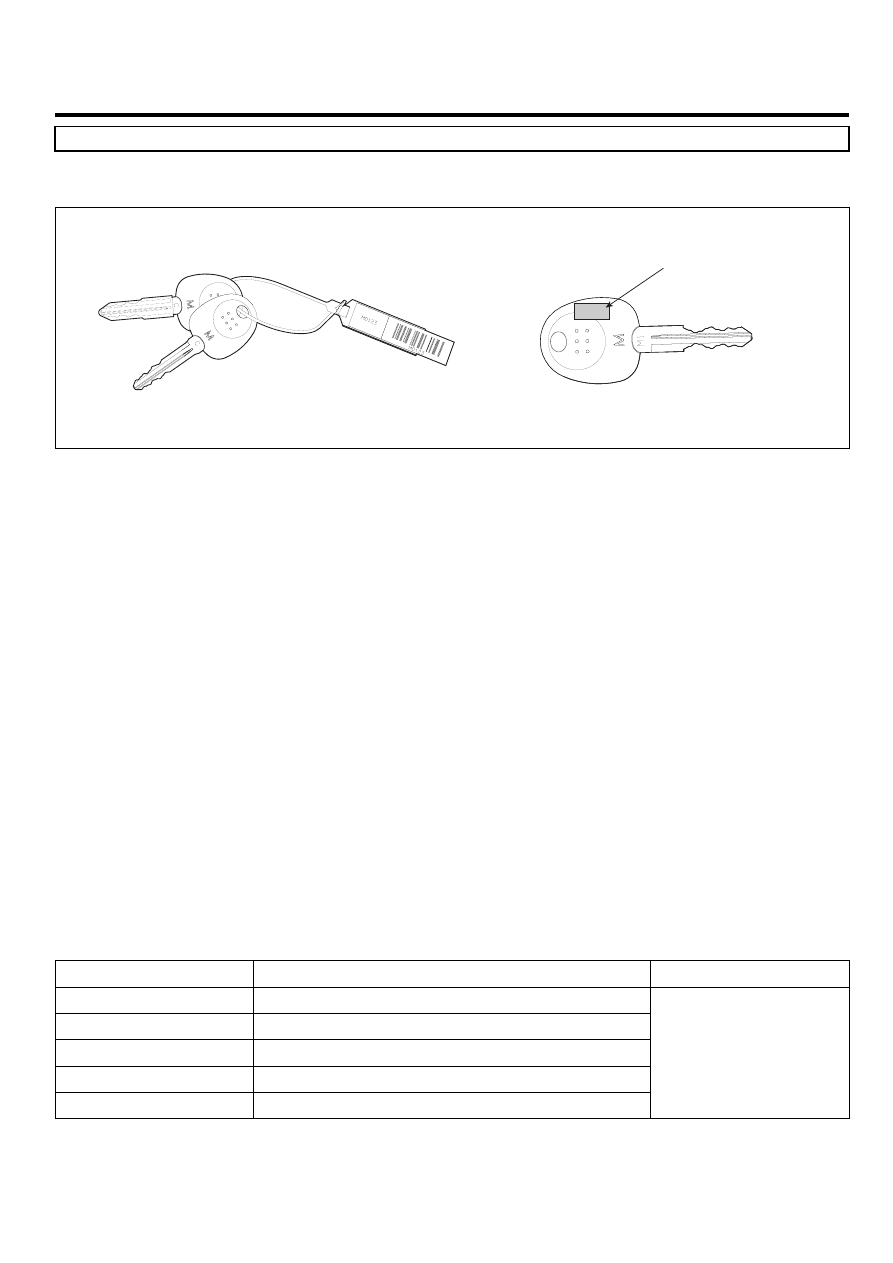

COMPONENT LOCATION

E16E69B2

Transponder

SCMBE6750L

GENERAL DESCRIPTION

E41DDC6B

During the key teaching procedure the transponder will be programmed with vehicle specific data. The vehicle specific
data are written into the transponder memory. The write procedure is unique; therefore the content of transponder can
never be modified or changed. The data are a string of 9 bytes defined by vehicle manufacturer.
The transponder memory is split into two strings called authenticator and key password After this programming the
transponder memory is locked and the data(PIN code) cannot be read or changed respectively. The transponder status
changes from "virgin" to "learnt". Additionally every transponder includes a unique IDE (Identifier number) of 32 bit.
Unique means that the IDE of all transponder is different from each other. The IDE is programmed by the transponder
manufacturer and is a read-only value. The authenticator and the key password are not transferred from ECM to transpon-
der or vice versa. Only the results from the encryption algorithm are transferred. It is almost impossible to calculate the
vehicle specific data from the encryption result.
For teaching of keys and special purposes the ECM is connected to the tester device.

When IG is ON, the coil supplies energy to the transponder which in turn accumulates energy in the condenser.
Once the energy supply from the coil has stopped, using the stored energy in the condenser, the transponder transmits
the ID CODE (stored within the ASIC).

DTC DESCRIPTION

E4CEBDC2

The ECM sets DTC P1674 if transponder key that can’t be register(TP not in the password mode or whose transport data
has been changed) is inserted for registration procedure.

DTC DETECTING CONDITION

ED14DFB8

Item

Detecting Condition

Possible Cause

DTC Strategy

Enable Conditions

• IG ON (On Registering TP Procedure)

Threshold value

Detecting time

FAIL SAFE

• Invalid transponder.

※ Key not in ’VIRGIN’
Status or with invalid
ID code

BE -250

BODY ELECTRICAL SYSTEM

SCHEMATIC DIAGRAM

ECFBA039

Refer to DTC P1610.

MONITOR DTC STATUS

EF4076FD

1.

Connect scantool to Data Link Connector(DLC).

2.

Ignition "ON" ＆ engine "OFF".

3.

Selet "Diagnostic Trouble Codes(DTCs)"mode and monitor "DTC Status" parameter

4.

Is the DTC B1674 present?

YES

Go to "Inspection ＆ Repair" procedure.

NO

Fault is intermittent caused by poor contact in SMARTRA’s and/or ECM’s connector or was repaired and ECM memory
was not cleared. Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination,
deterioration, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

IMMOBILIZER CONTROL SYSTEM

BE -251

COMPONENT INSPECTION

EBEBD049

1.

Check transponder status

1)

IGN "ON" ＆ Engine "OFF" with key intended to register.

2)

Monitor the "KEY STATUS" Parameter on the Scantool.

Specification : ’VIRGIN’ or ’LEARNT’

1.1 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

01. NO. OF LEARNT KEY

02. ECU STATUS

03. KEY STATUS

1.1 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

1

LEARNT

INVALID

01. NO. OF LEARNT KEY

02. ECU STATUS

03. KEY STATUS

Fig 1

Fig 1) The current data in abnormal state

1

LEARNT

NOT CHECK

SCMBE6751L

3)

Is the measured voltage within specifications?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with a known-good transponder and check for proper operation.
If the problem is corrected, replace transponder and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EEC1748B

Refer to DTC P1610.

BE -252

BODY ELECTRICAL SYSTEM

DTC P1675 TRANSPONDER PROGRAMMING ERROR

COMPONENT LOCATION

E0EFE3BC

Refer to DTC P1674.

GENERAL DESCRIPTION

EC6C260F

Refer to DTC P1674.

DTC DESCRIPTION

EE5B821B

The ECM sets DTC P1675 if characteristic data of transponder doesn’t coincide with that of ECM owing to transponder
programming error.

DTC DETECTING CONDITION

EF9A9CD1

Item

Detecting Condition

Possible Cause

DTC Strategy

Enable Conditions

• IG ON

Threshold value

Detecting time

FAIL SAFE

• Invalid transponder.

※ Invalid characteristic
data
※ No transponder
or more than two
transponder is
detected by coil
antenna.

SCHEMATIC DIAGRAM

E5A3794F

Refer to DTC P1610.

MONITOR DTC STATUS

E9EAAB24

1.

Connect scantool to Data Link Connector(DLC).

2.

Ignition "ON" ＆ engine "OFF".

3.

Selet "Diagnostic Trouble Codes(DTCs)"mode and monitor "DTC Status" parameter

4.

Is the DTC B1675 present?

YES

Go to "Inspection ＆ Repair" procedure.

NO

Fault is intermittent caused by poor contact in SMARTRA’s and/or ECM’s connector or was repaired and ECM memory
was not cleared. Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination,
deterioration, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.
