AUTO LIGHTING CONTROL SYSTEM

BE -225

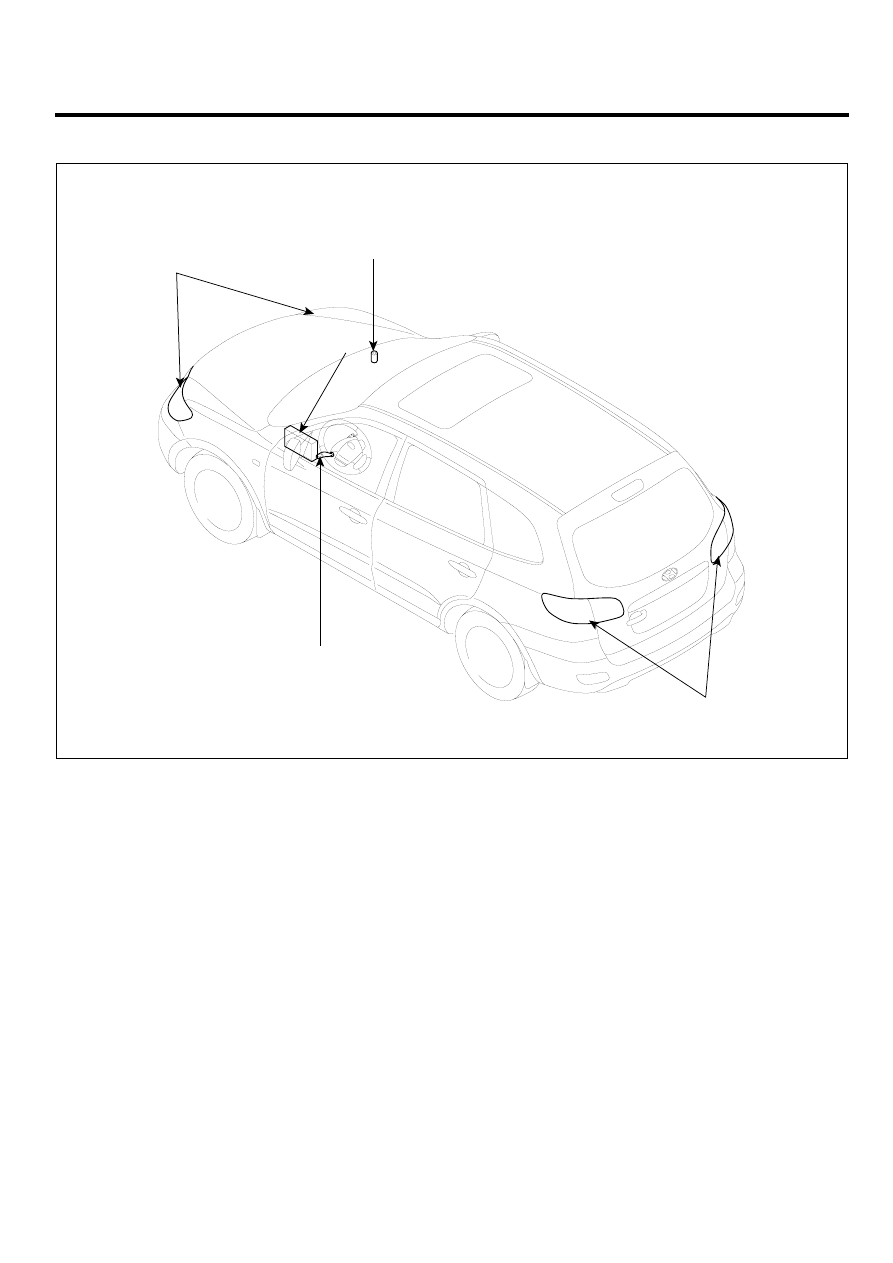

COMPONENT LOCATION

EFCEC781

1

5*

3*

2

4

1.  Auto light sensor unit
2.  Head lamps
3.  Lighting switch (Auto)

4.  Tail lamps
5.  Body control module

The parts with asterisk(*) :
This illustration shows the LHD type.
RHD type is symmetrical.

SCMBE6514L

BE -226

BODY ELECTRICAL SYSTEM

CIRCUIT DIAGRAM

ED5E07FD

Auto light sensor

BCM

7

6

8

13

12

26

+5V

Signal

Ground

6. Sensor signal
7. Vcc (+5V)
8. Sensor ground

[Autolight unit connector]

1

2

3

4

5

6

7

8

SCMBE6515L

AUTO LIGHTING CONTROL SYSTEM

BE -227

AUTO LIGHT SWITCH

INSPECTION

E0BF4EBE

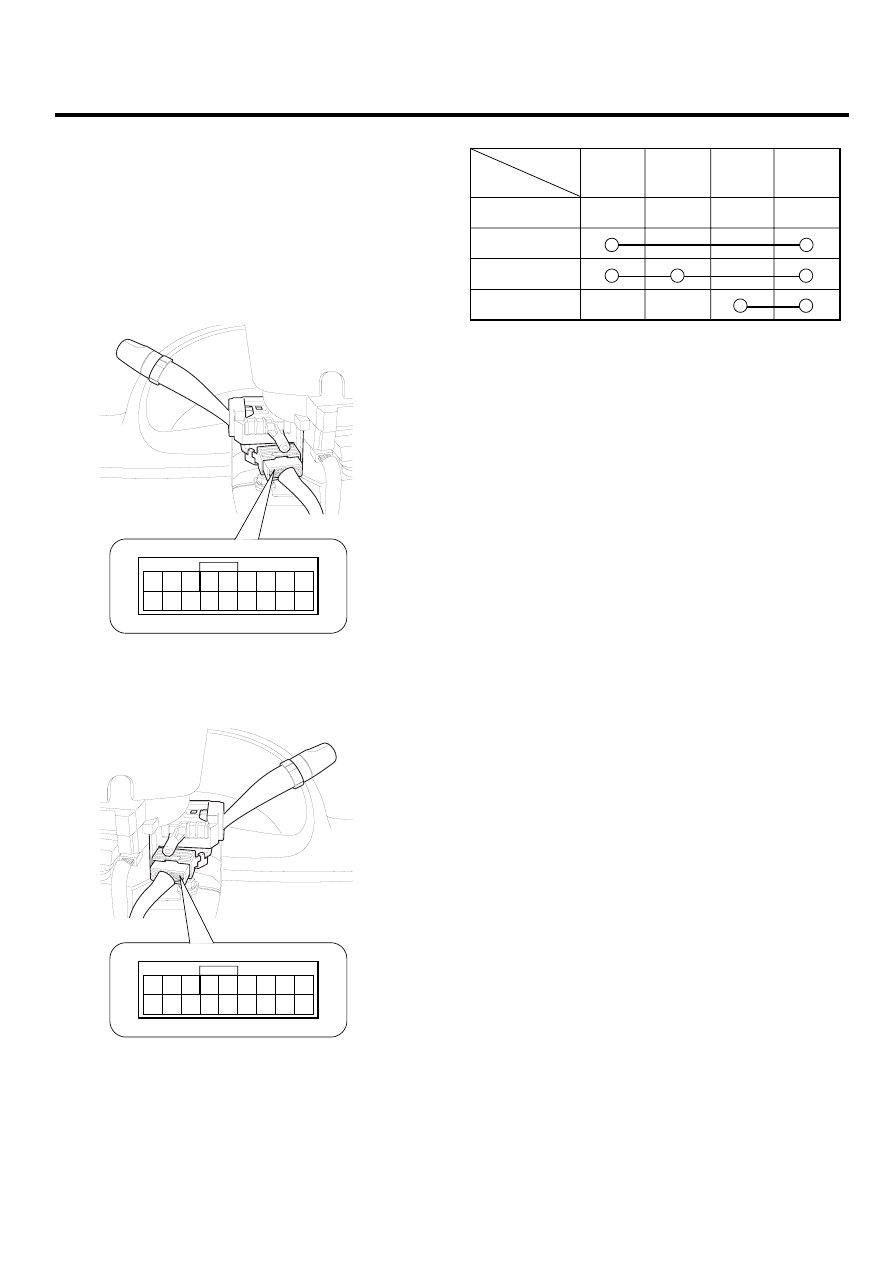

1.

Operate the auto light switch, then check for continuity
between terminals of 18P multi - function switch con-
nector.

[LHD]

3

4

5

6

7

8

9

2

1

12 13 14 15 16 17 18

11

10

SCMBE6512D

[RHD]

3

4

5

6

7

8

9

2

1

12 13 14 15 16 17 18

11

10

SCMBE6512R

14(13)

OFF

I

II

AUTO

15(14)

16(15)

17(16)

Terminal

Position

(    ) : RHD

SCMBE6513L

BE -228

BODY ELECTRICAL SYSTEM

AUTO LIGHT SENSOR

INSPECTION

E0BEF93A

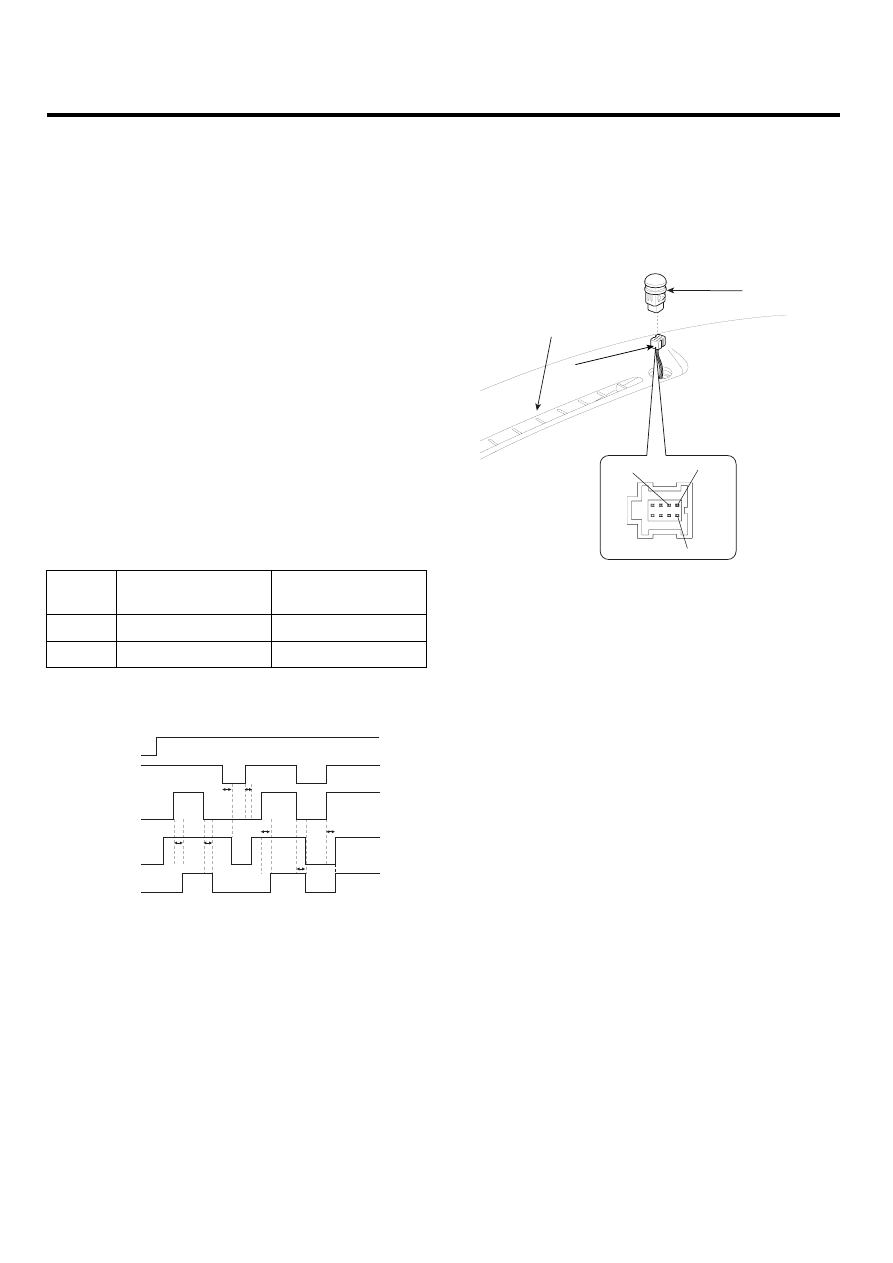

While operating the auto light switch, check if the opera-
tions are normal as shown in the timing chart.

1.

Auto light sensor value is always read at IGN ON.

2.

Light is turned ON after 2.5sec±0.2sec when auto
light sensor value is same as light ON input value.

3.

Light is turned OFF after 2.5sec±0.2sec when sensor
value is same as light OFF input value.

4.

Tail lamp and head lamp are turned ON when sensor
value is same as tail lamp ON input value.

5.

Light ON value of sensor is based on the below table.

6.

Head lamp signal is output when head lamp switch is
ON. After head lamp is turned OFF, head lamp signal
output is immediately stopped if head lamp OFF lumi-
nance condition is met at auto light switch ON.

TAIL LAMP, AV

LAMP

HEAD LAMP

(low beam)

ON

1.77V ± 0.08V

0.63V ± 0.06V

OFF

3.47V ± 0.10V

1.02V ± 0.06V

ON

AUTO SW

OFF

ON

TAIL ON SIG

OFF

T1

T2

ON

H/LAMP
ON SIG

OFF

T2

T2

TAIL

 signal

output

ON

OFF

T2

T1

      T1

H/LAMP

ON

signal output

OFF

ETRF141X

T1 : 2.5 ± 0.2 sec
T2 : 2.5 ± 0.2 sec.

REPLACEMENT

EF6FDFE7

1.

Disconnect the negative (-) battery terminal.

2.

Remove the Photo ＆ auto light sensor (B) using
screw (-) driver.

B

A

C

Power(5V)

Ground

Voltage output(V)

SCMBE6510L

3.

Remove the auto light connector (C).

4.

Installation is the reverse of removal.
