LIGHTING SYSTEM

BE -221

LICENSE LAMPS

REPLACEMENT

E83B391E

1.

Disconnect the negative (-) battery terminal.

2.

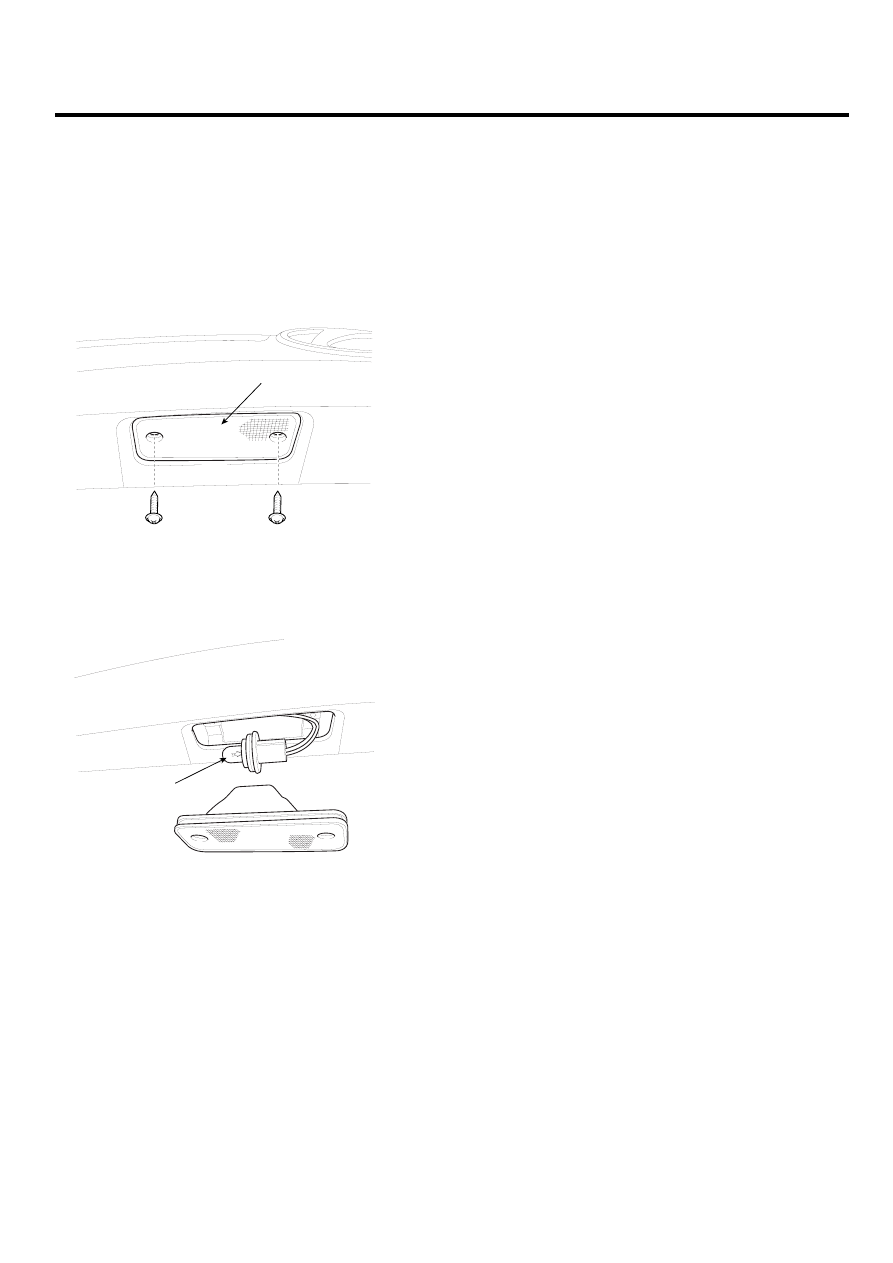

Remove the license lamp lens (A) from the panel after
loosening a screw (2EA).

A

SCMBE6465D

3.

Replace the bulb (A).

A

SCMBE6466D

4.

Installation is the reverse of removal.

BE -222

BODY ELECTRICAL SYSTEM

STOP LAMPS

REPLACEMENT

E79FFC53

HIGH MOUNTED STOP LAMP

1.

Disconnect the negative (-) battery terminal.

2.

Remove the tailgate (Refer to the Body group - Tail-
gate).

3.

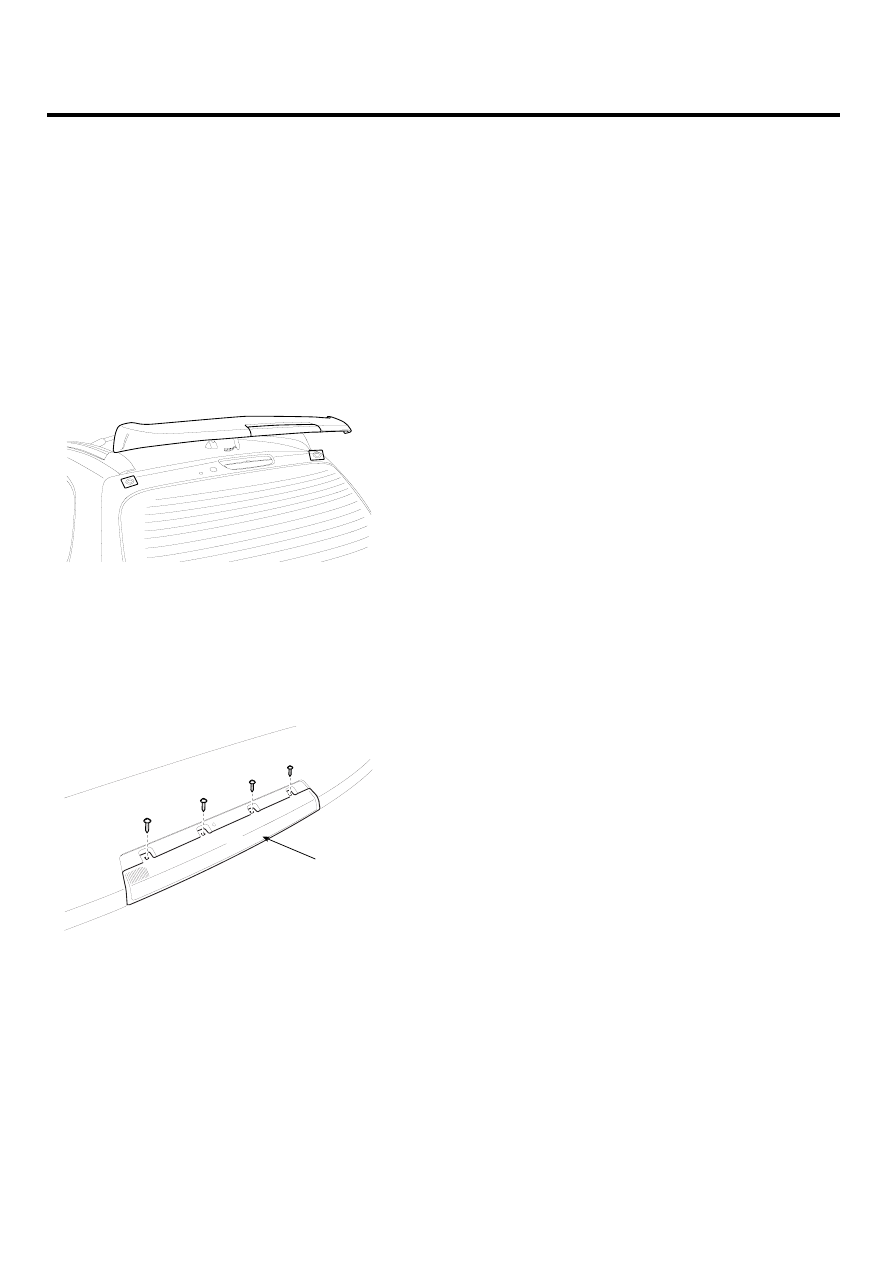

Remove the high mounted stop lamp assembly after
removing 2 nuts, then remove the spoiler.

SCMBE6477D

4.

Remove the spoiler lamp cover (A) and loosening the
screw (4EA). And then remove the high mounted stop
lamp.

A

SCMBE6478D

5.

Installation is the reverse of removal.

LIGHTING SYSTEM

BE -223

REAR ROOM LAMP

INSPECTION

E4FBF49C

1.

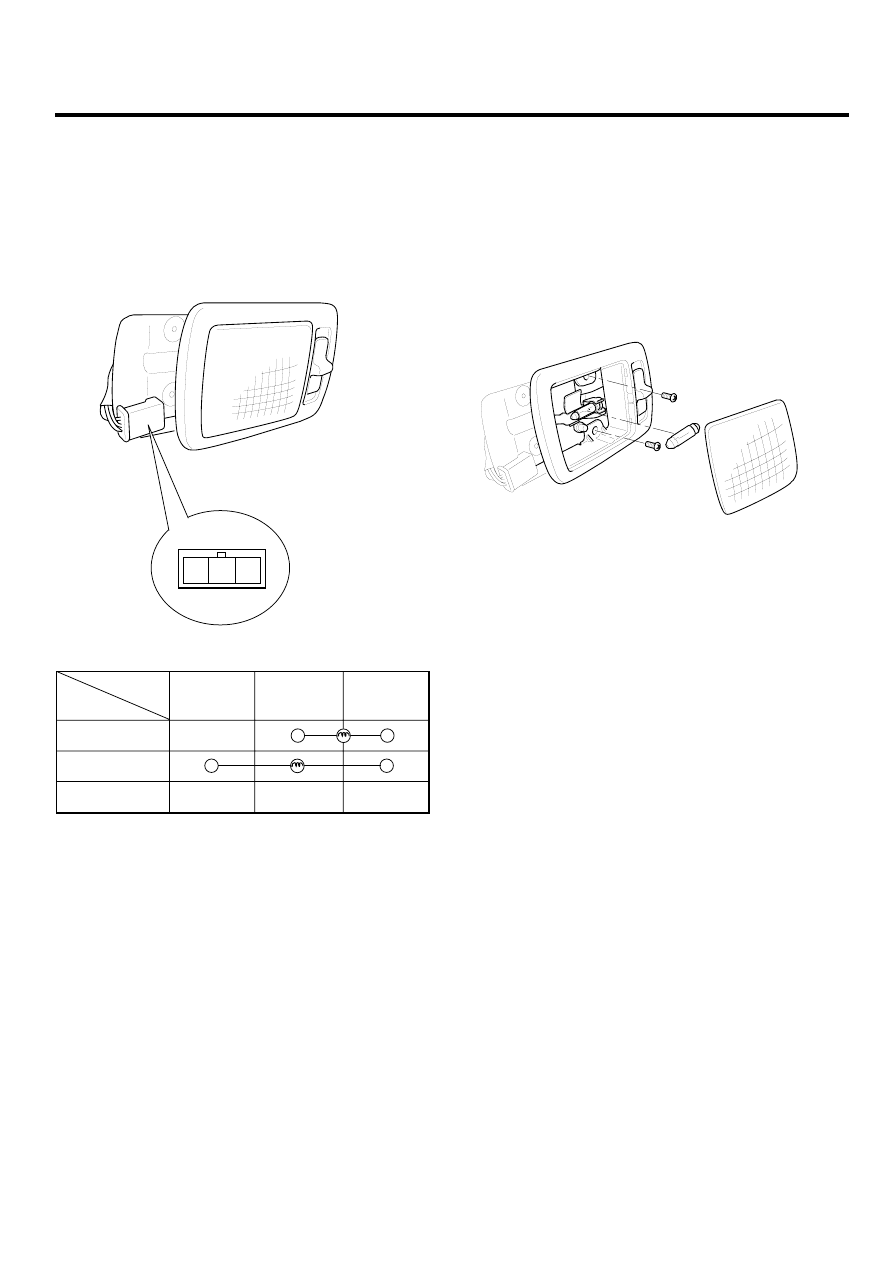

Remove the trunk room lamp assembly then check for
continuity between terminals.

1

2

3

KTKD087A

1

2

3

ON

DOOR

OFF

Terminal

Position

ETQF088A

REPLACEMENT

E48BEEC9

1.

Disconnect the negative (-) battery terminal.

2.

Remove the trunk room lamp lens with a flat-tip screw-
driver and replace the bult.

3.

Remove the trunk room lamp assembly after remov-
ing 2 screws, then disconnect the 3P connector.

KTKD008A

4.

Installation is the reverse of removal.

BE -224

BODY ELECTRICAL SYSTEM

AUTO LIGHTING CONTROL
SYSTEM

SPECIFICATIONS

E968DD1C

Item

Specifications

Rated voltage

5V

Load

Max. 1mA

Tail lamp

ON : 24 ± 5.2 (Lux), 1.77 ± 0.08 (V)

OFF : 48 ± 10.5 (Lux), 3.47 ± 0.1 (V)

Detection illuminations

Head lamp

ON : 6 ± 1.4 (Lux), 0.63 ± 0.06 (V)

OFF : 12 ± 2.7 (Lux), 1.02 ± 0.06 (V)

DESCRIPTION

E4047CBE

The auto light control system operates by using the auto
light switch.
If you set the multi-function switch to "AUTO" position, the
tail lamp and head lamp will be turned automatically on or
off according to external illumination.
