LIGHTING SYSTEM

BE -213

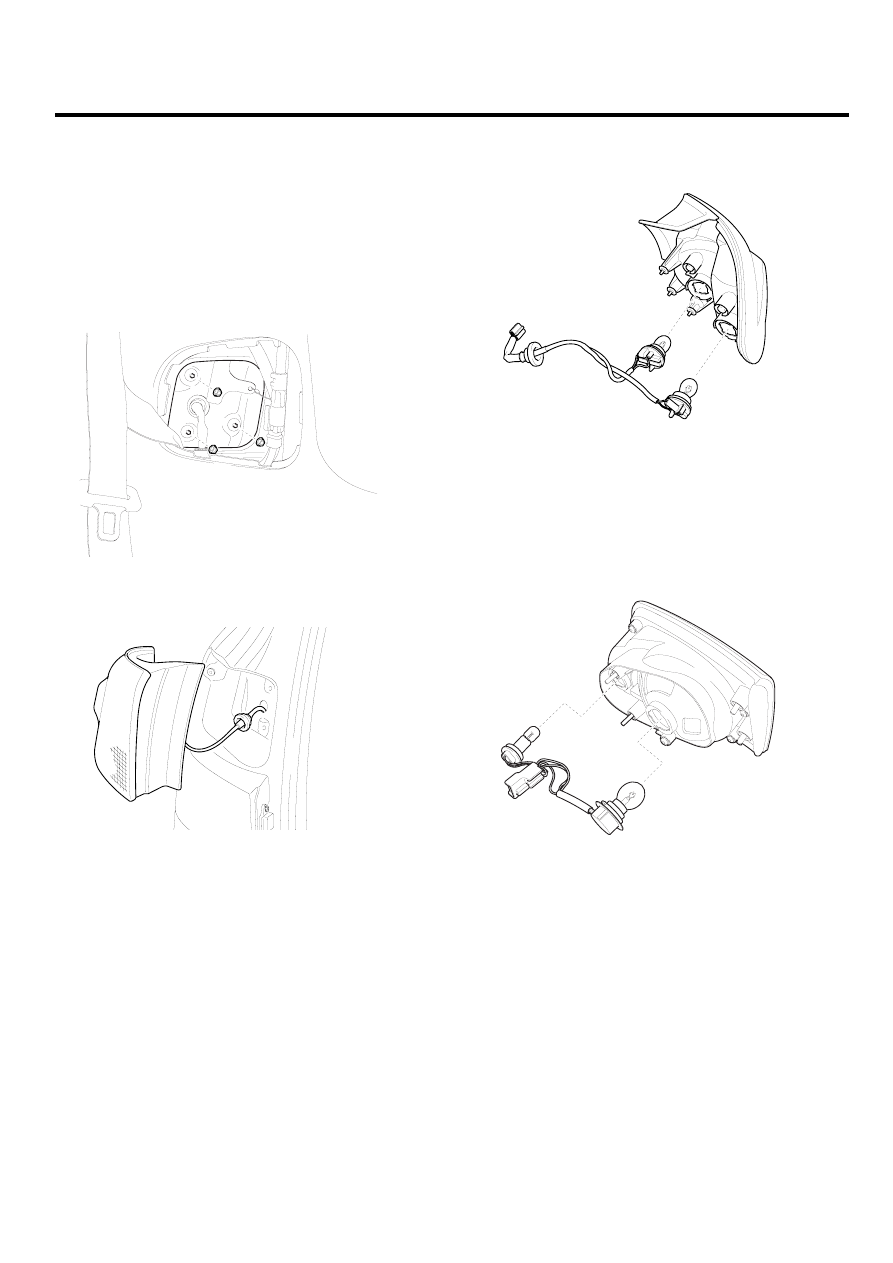

TURN SIGNAL LAMP

REPLACEMENT

EEF3E5C7

1.

Disconnect the negative (-) battery terminal.

2.

Loose the screws (3EA) holding the rear combination
lamp then disconnect the 4P connector then remove
the outside rear combination lamp.

SCMBE6448D

SCMBE6449D

3.

Replace the bulbs (2EA) after disconnecting the rear
combination lamp assembly..

SCMBE6450D

4.

Disconnect the lamp cover on tailgate. Remove the
lamp assembly after loosening the connector (4pin),
Cap nuts (2EA) and nuts (2EA).

5.

Remove the tailgate combination lamp assembly and
the replace the bulbs.

SCMBE6451D

6.

Installation is the reverse of removal.

BE -214

BODY ELECTRICAL SYSTEM

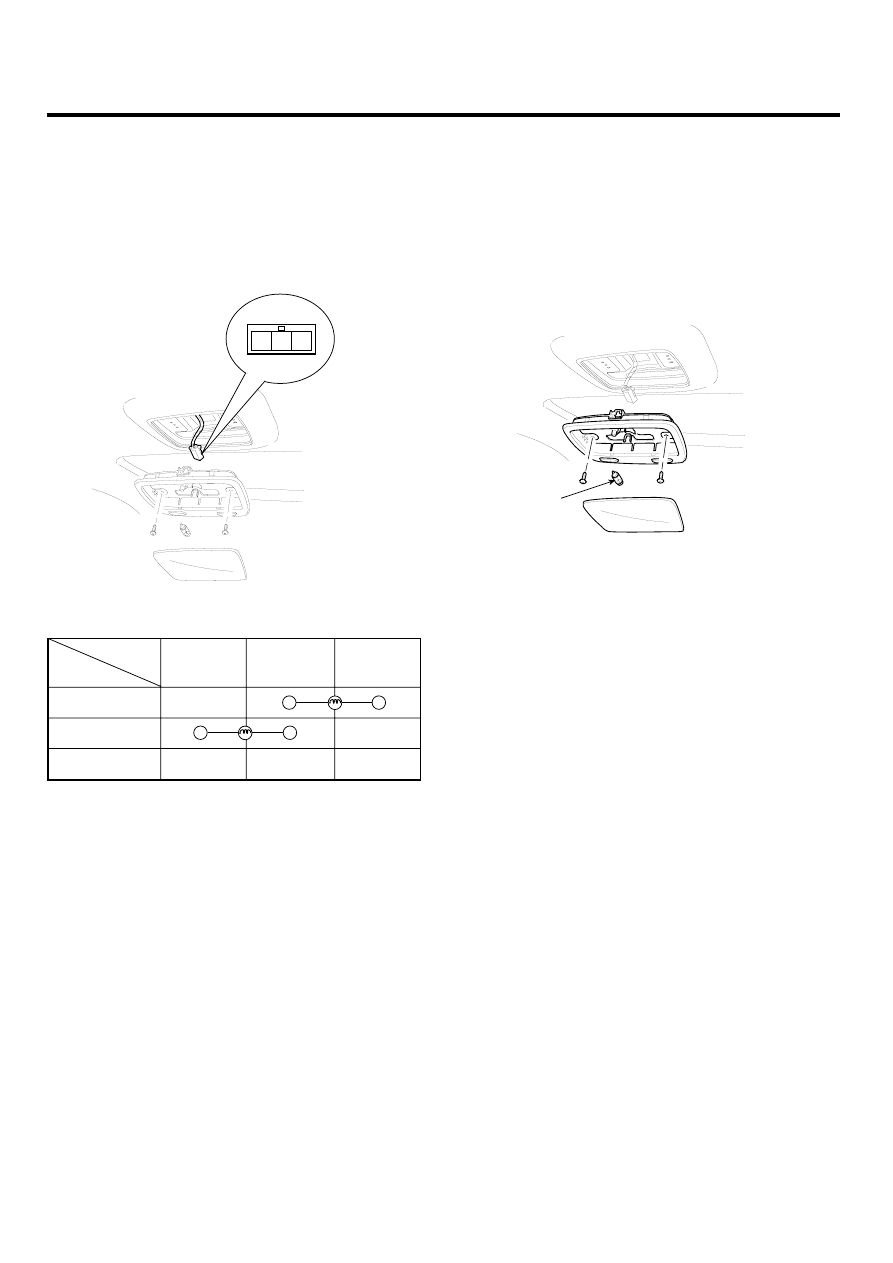

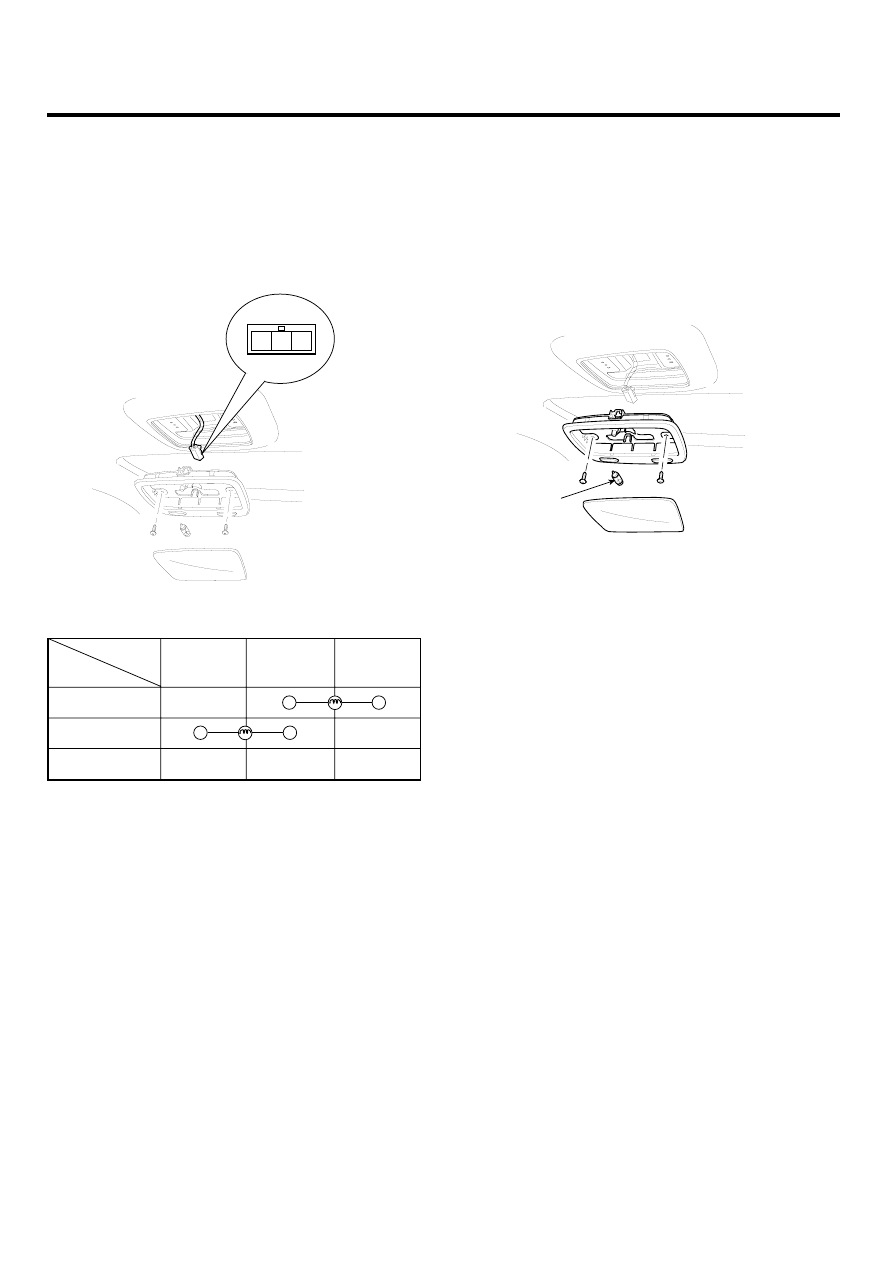

ROOM LAMP

INSPECTION

EA676E05

1.

Remove the room lamp assembly then check for con-
tinuity between terminals.

1

2

3

SCMBE6453L

1

2

3

ON

DOOR

OFF

Terminal

Position

SCMBE6454L

REPLACEMENT

E342AAEF

1.

Disconnect the negative (-) battery terminal.

2.

Detach the lamp lens (A) from the room lamp with a
flat-tip screwdriver then replace the bulb.

3.

Loosen the fixing screw (2EA) and disconnect the 3P
connector. And then remove the room lamp assembly.

A

SCMBE6452D

4.

Installation is the reverse of removal.

LIGHTING SYSTEM

BE -215

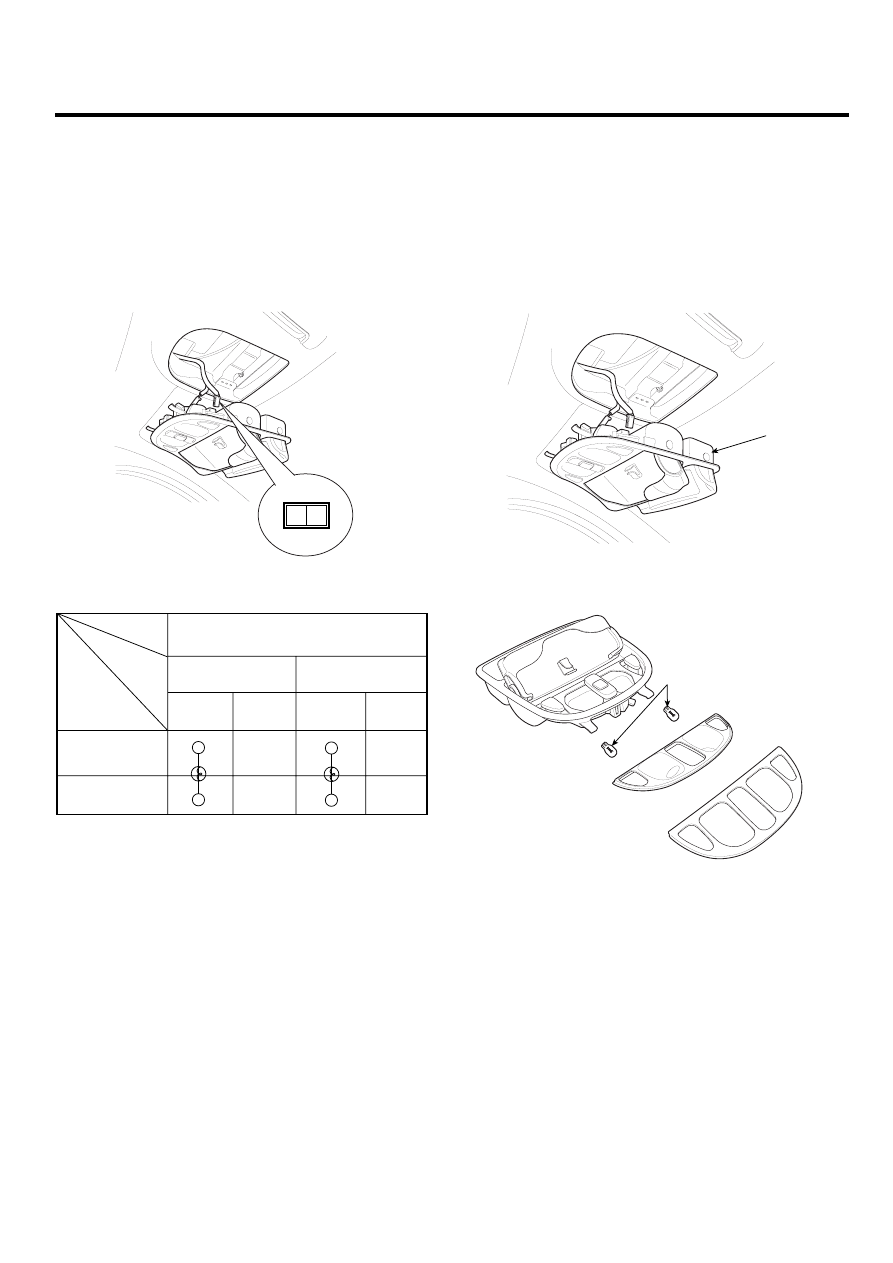

OVERHEAD CONSOLE LAMP

INSPECTION

E0EDDEFD

Remove the overhead console lamp assembly then check
for continuity between terminals. If the continuity is not as
specified, replace the map lamp switch.

1

2

SCMBE6457D

1

LH

RH

ON

OFF

ON

OFF

2

Sort

Map lamp switch

Position

Terminal

ETKE007M

REPLACEMENT

E0EB8DD4

1.

Disconnect the negative (-) battery terminal.

2.

Replace the bulb after removing the lens.

3.

Remove the 2 screws, sunroof switch connectors
(4Pin / 2Pin). And then remove the overhead consol
(A), lamp (B).

A

SCMBE6455D

B

SCMBE6456D

4.

Installation is the reverse of removal.

BE -216

BODY ELECTRICAL SYSTEM

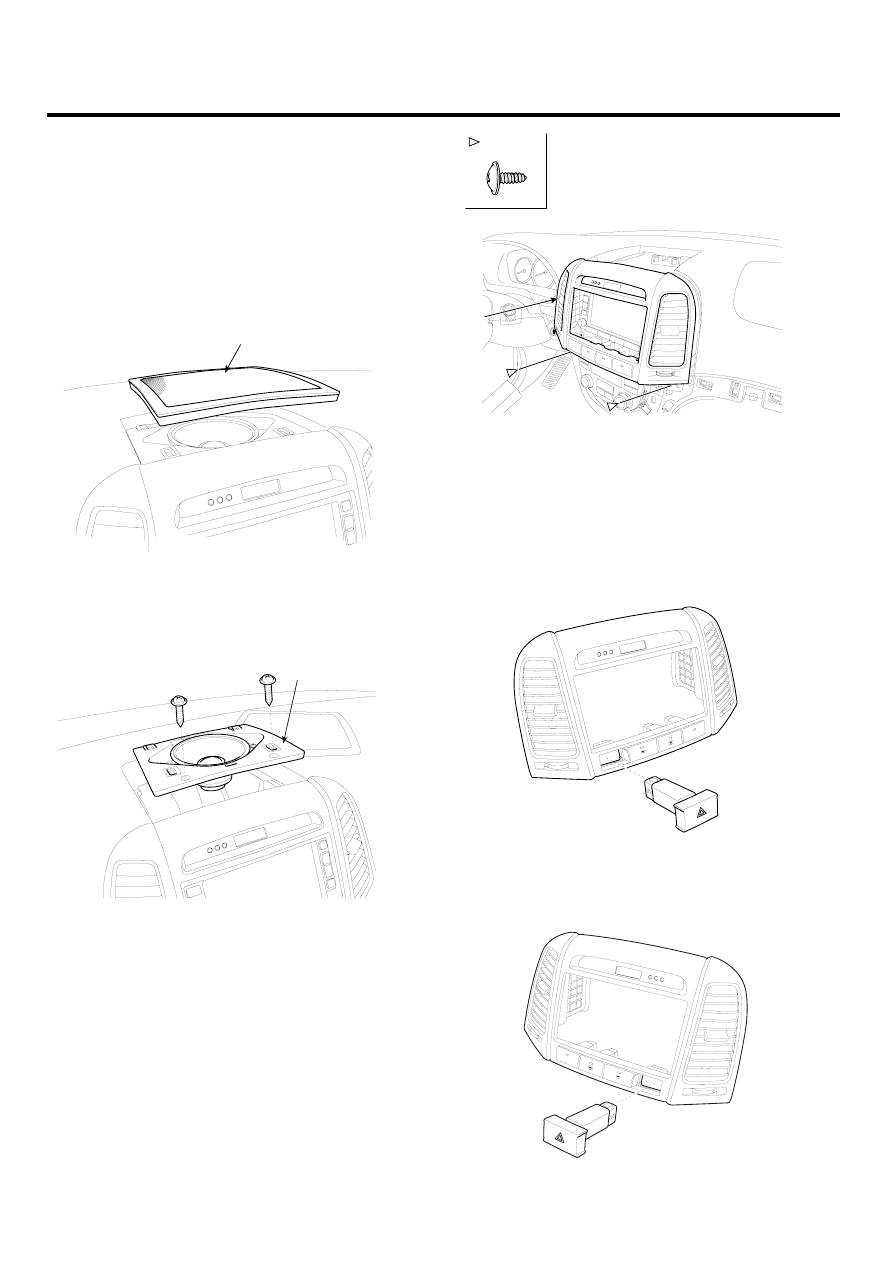

TURN ／ HAZARD LAMPS

INSPECTION

EBC7E7BC

HAZARD LAMP SWITCH

1.

Disconnect the negative (-) battery terminal.

2.

Remove the crash pad center speaker grill (A).

A

SCMBE6460D

3.

Remove the center speaker (A) after loosening the
screws (2EA).

A

SCMBE6015D

4.

Remove the center facia panel after loosning the
screw (2EA).
(Refer to the Body group - Crash pad)

: Screw, 2

A

SCMBE6010L

5.

Disconnect the conectors.

6.

Operate the switch and check for continuity between
terminals with an ohmmeter.

[LHD]

REA

R

REAR

A/C

FRO

NT

SCMBE6467D

[RHD]

REA

R

REAR

A/C

FRO

NT

SCMBE6467R
