LIGHTING SYSTEM

BE -205

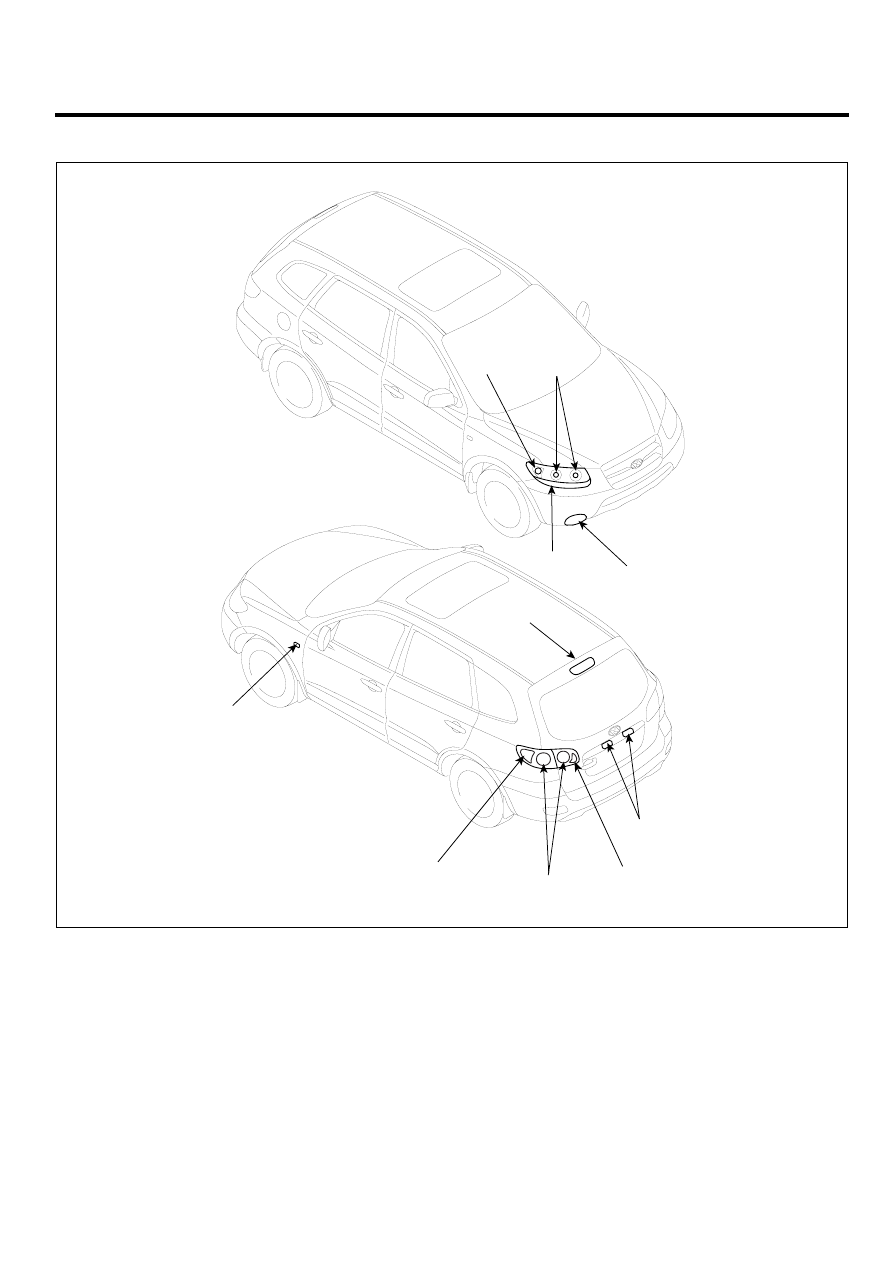

COMPONENT LOCATION

EE6A464F

4

1

2

3

6

10

8

9

7

5

1. Head lamp (High/Low)
2. Front turn signal lamp
3. Front fog lamp
4. Position lamp
5. Side repeater

  6. High mounting stop lamp
  7. Tail/stop lamp
  8. Rear turn signal lamp
  9. Back up lamp
10. License plate lamp

SCMBE6430L

BE -206

BODY ELECTRICAL SYSTEM

TROUBLESHOOTING

E4993738

Symptom

Possible cause

Remedy

Bulb burned out

Replace bulb

One lamp does not light
(all exterior)

Socket, wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Ignition fuse (LOW:15A, HIGH:15A)
blown

Check for short and replace fuse

Head lamp fuse (15A) blown

Check for short and replace fuse

Head lamp relay faulty

Check relay

Lighting switch faulty

Check switch

Head lamps do not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Tail lamp fuse (20A) blown

Check for short and replace fuse

Tail lamp relay faulty

Check relay

Lighting switch faulty

Check switch

Tail lamps and license plate
lamps do not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Stop lamp fuse (15A) blown

Check for short and replace fuse

Stop lamp switch faulty

Adjust or replace switch

Stop lamps do not light

Wiring or ground faulty

Repair if necessary

Stop lamps do not turn off

Stop lamp switch faulty

Repair or replace switch

Rheostat faulty

Check rheostat

Instrument lamps do not light
(Tail lamps light)

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Turn signal switch faulty

Check switch

Turn signal lamp does not flash
on one side

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Turn signal lamp fuse (10A) blown

Check for short and replace fuse

Flasher unit faulty

Check flasher unit

Turn signal switch faulty

Check switch

Turn signal lamps do not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Hazard warning lamp fuse
(15A) blown

Check for short and replace fuse

Flasher unit faulty

Check flasher unit

Hazard switch faulty

Check switch

Hazard warning lamps do not light

Wiring or ground faulty

Repair if necessary

Lamps’ wattages are smaller or
larger than specified

Replace lamps

Flasher rate too slow or too fast

Flasher unit faulty

Check flasher unit

LIGHTING SYSTEM

BE -207

Symptom

Possible cause

Remedy

Bulb burned out

Replace bulb

Back up lamp fuse (10A) blown

Check for short and replace fuse

Back up lamp switch (M/T) faulty

Check switch

Transaxle range switch (A/T) faulty

Check switch

Back up lamps do not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Room lamp fuse (15A) blown

Check for short and replace fuse

Room lamp switch faulty

Check switch

Room lamp does not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Front fog lamp fuse (15A) blown

Check for short and replace fuse

Front fog lamp relay faulty

Check relay

Front fog lamp switch faulty

Check switch

Front fog lamps do not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Rear fog lamp fuse (10A) blown

Check for short and replace fuse

Rear fog lamp fuse (15A) blown

Check for short and replace fuse

Rear fog lamp switch faulty

Check switch

Rear fog lamp relay faulty

Check relay

Rear fog lamps do not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Room lamp fuse (10A) blown

Check for short and replace fuse

Map lamp switch faulty

Check switch

Map lamp does not light

Wiring or ground faulty

Repair if necessary

Bulb burned out

Replace bulb

Room lamp fuse (10A) blown

Check for short and replace fuse

Trunk room lamp switch faulty

Check switch

Trunk room lamp does not light

Wiring or ground faulty

Repair if necessary

BE -208

BODY ELECTRICAL SYSTEM

HEAD LAMPS

INSPECTION

E76F89A5

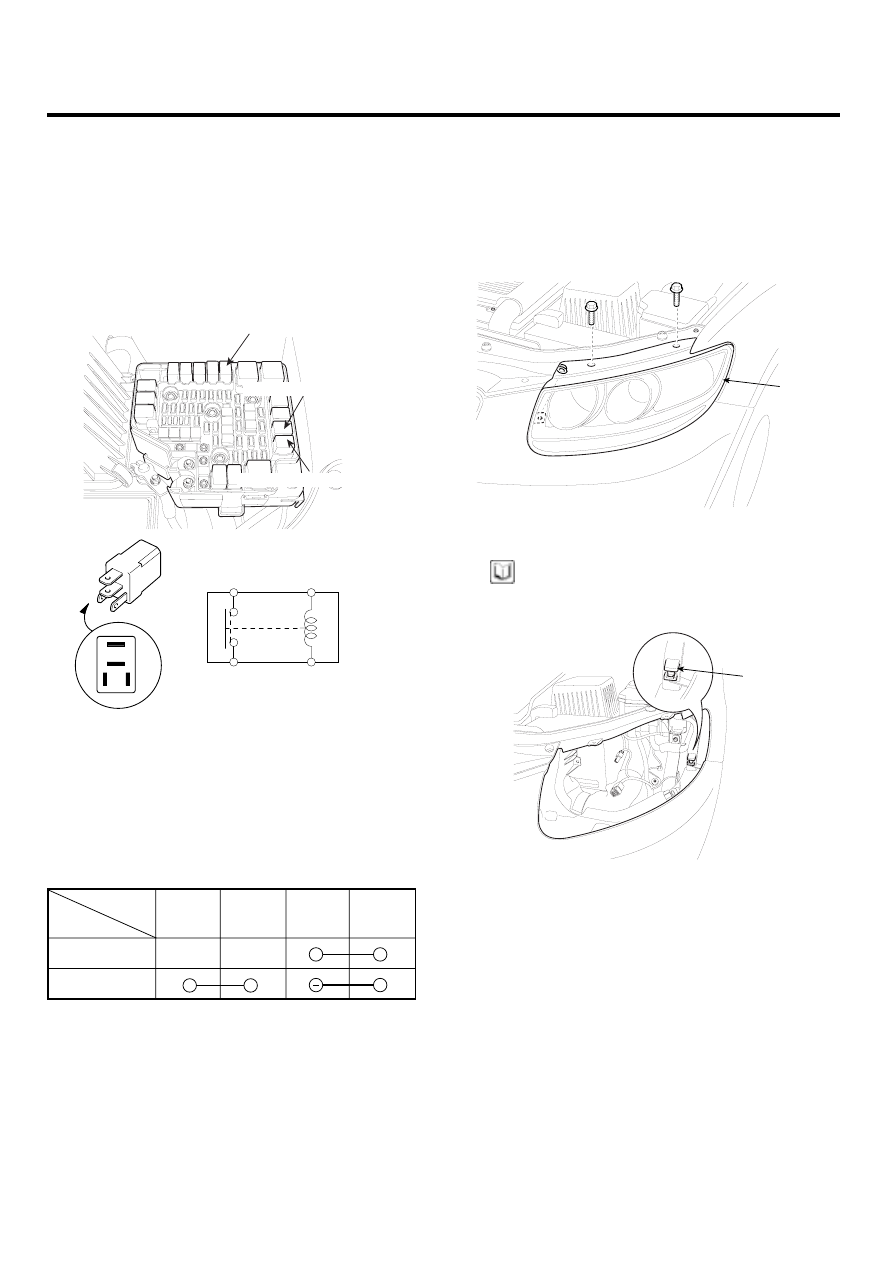

HEAD LAMP RELAY INSPECTION

1.

Pull out the head lamp relay (Low) (A) and head lamp
relay (High) (B) from the engine compartment relay
box.

30

85

86

87

87

85

30

86

Head lamp(High) relay

Head lamp(Low-left) relay

Head lamp(Low-right) relay

SCMBE6434L

2.

Check for continuity between terminals. There should
be continuity between the No.87 and No.30 terminals
when power and ground are connected to the No.86
and No.85 terminals.

3.

There should be no continuity between the No.87 and
No.30 terminals when power is disconnected.

30

87

85

+

86

Disconnected

Connected

Terminal

Power

SCMBE6195L

REPLACEMENT

E4FFBE43

1.

Disconnect the negative (-) battery terminal.

2.

Loosen the mounting bolts (2EA) and a nut of head
lamp. Remove the head lamp assembly after discon-
necting the lamp connectors.

A

SCMBE6431D

NOTE

Take care that retaining clip (A) is not to be damaged.

A

SCMBE6433D
