SUNROOF

BE -201

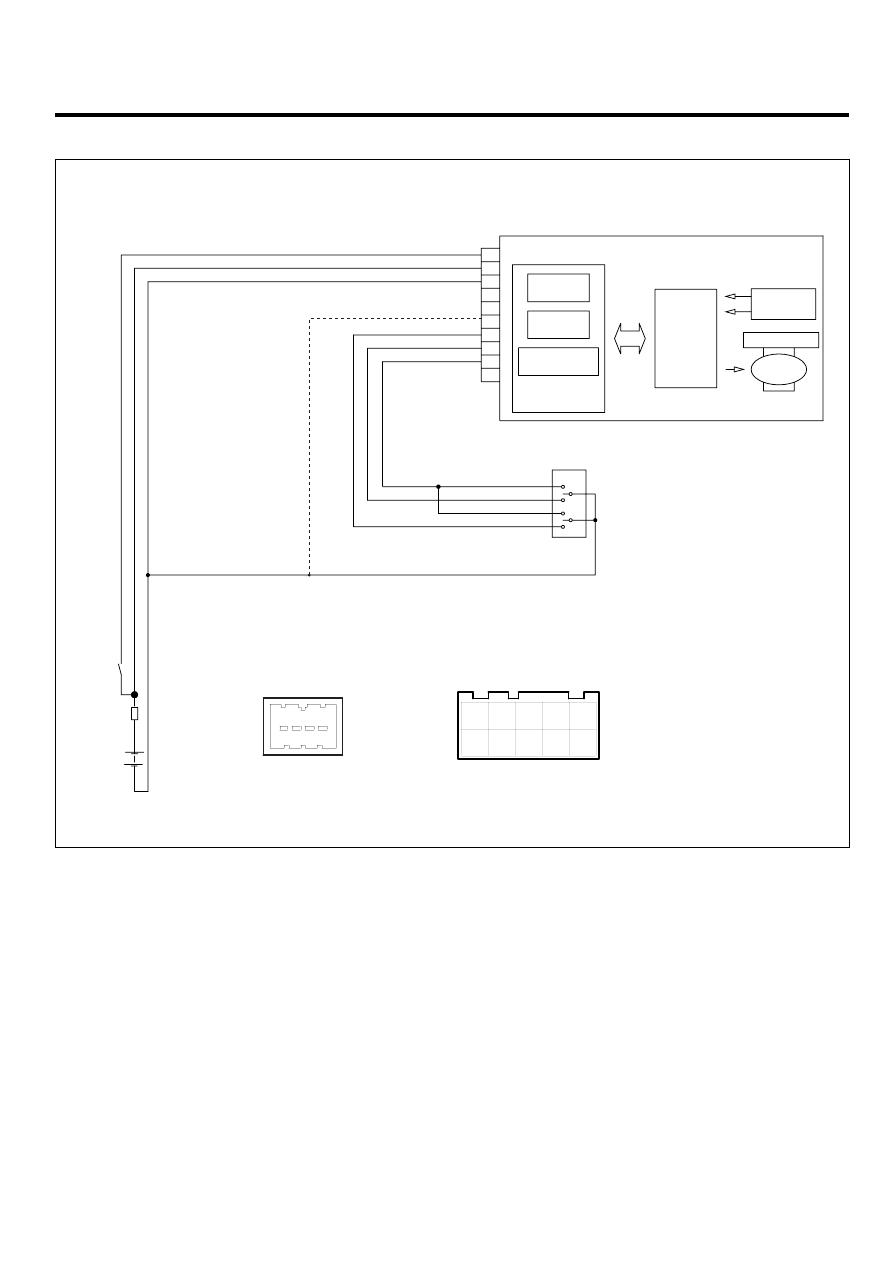

CIRCUIT DIAGRAM

E3BAFCEA

SUNROOF MOTOR & CONTROLLER

Power

input

Switch

Signal

SUNROOF SWITCH

Ground

Battery(+)

Controller

Hall sensor

Motor control

M

3

IG2

B(+)

Ground

Ground

OPEN

TILT UP

TILT DOWN

SLIDE CLOSE

TILT UP

SLIDE OPEN

CLOSE/TILT DOWN

6
1
8

-

2
5

10

4

-

1

2

3

4

5

6

7

8

9

10

(

MOTOR

)

(MAP LAMP)

1 2

2
3
2

1

1

4

3 4

SCMBE6421L

BE -202

BODY ELECTRICAL SYSTEM

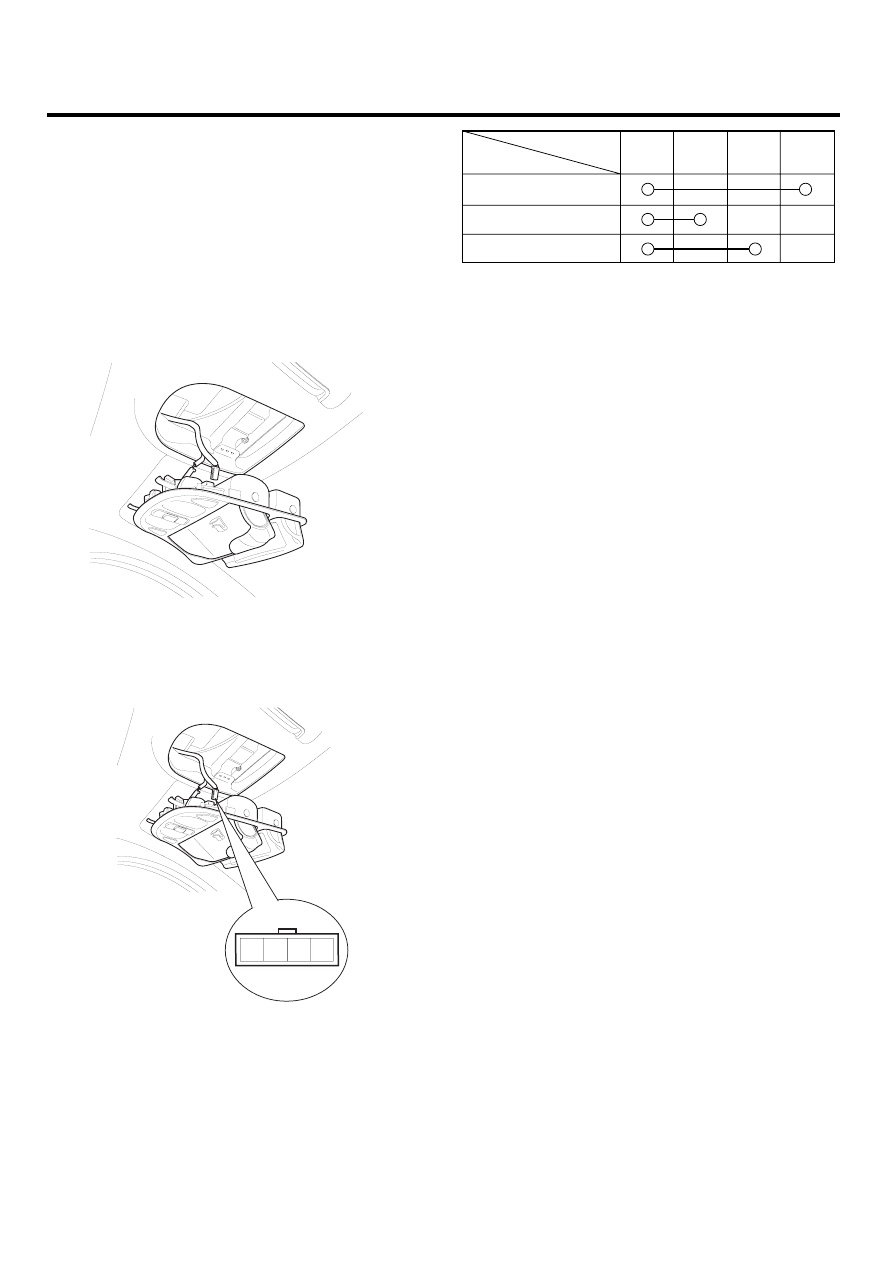

SUNROOF SWITCH

INSPECTION

E3FE5982

1.

Disconnect the negative (-) battery terminal.

2.

Open the sunglass case cover from the overhead con-
sole then remove the 2 screws holding the overhead
console. Disconnect the switch connector (4P) and
Map lamp connector (2P), and then remove the over-
head console lamp.

SCMBE6422D

3.

Check for continuity between the terminals. If the con-
tinuity is not as specified, replace the sunroof switch.

[Switch side connector]

1

2

3

4

SCMBE6423L

SLIDE OPEN

CLOSE/DOWN

TILT UP

1

2

4

3

Terminal

Position

SCMBE6424L

SUNROOF

BE -203

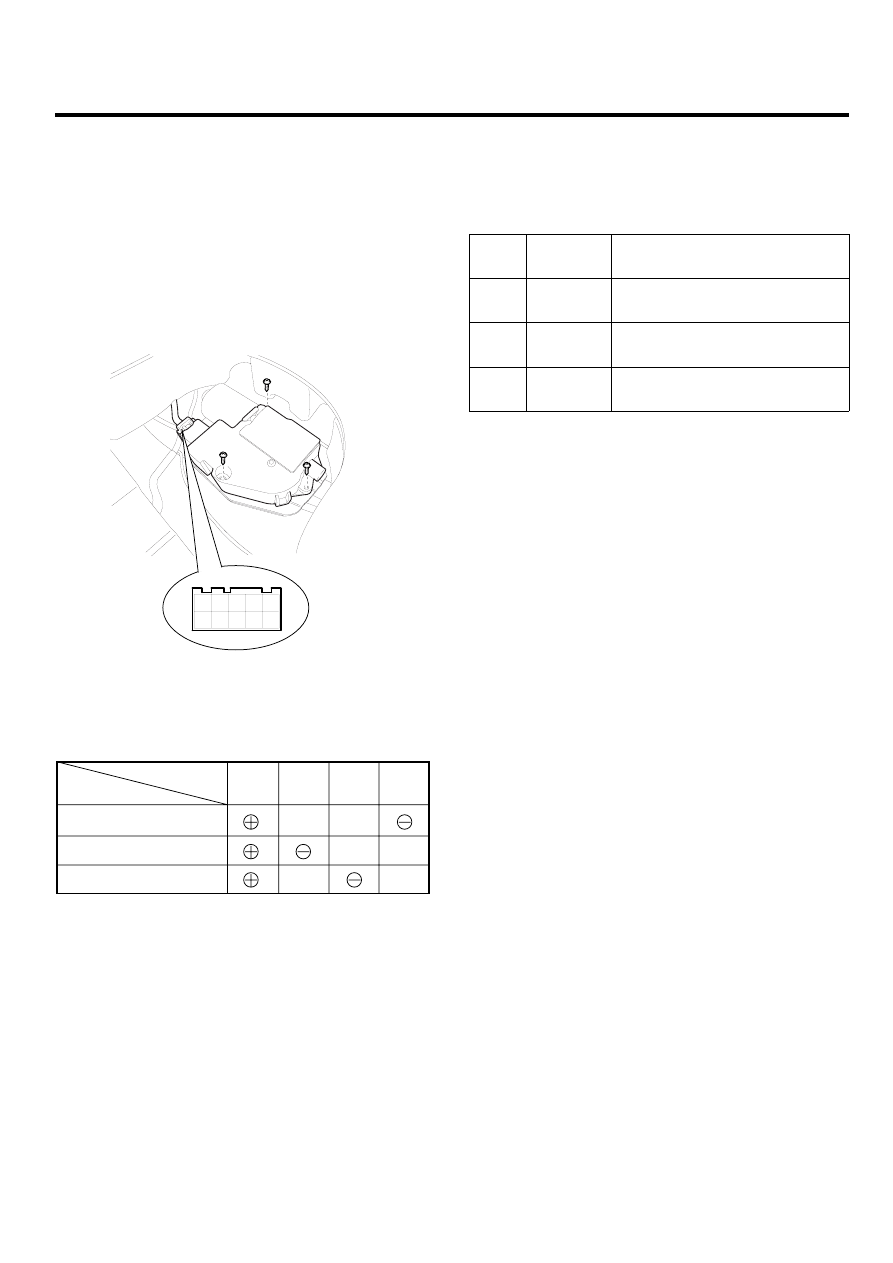

SUNROOF MOTOR

REPLACEMENT

E7FAABC1

1.

Disconnect the negative (-) battery terminal.

2.

Remove the overhead console then remove the sun
roof motor mounting screws (3EA). And then remove
the sunroof motor after disconnecting the connector
(10 Pin).

1

2

3

4

5

6

7

8

9 10

SCMBE6425D

3.

Ground the terminals as below table, and check that
the sunroof unit operates as below table.

SLIDE OPEN

SLIDE CLOSE/DOWN

TILT UP

3

4

10

5

Terminal

Position

ETQF965A

4.

Make these input tests at the connector
if any test indicates a problem, find and correct the
cause, then recheck the system.
If all the input tests prove OK, the sunroof motor must
be faulty; replace it.

Termi-

nal

Test

condition

Test : Desired result

3

IG2 ON

Check for voltage to ground :
There should be battery voltage

1

Under all

conditions

Check for continuity to ground :
There should be continuity.

6

Under all

conditions

Check for voltage to ground :
There should be battery voltage.

RESETTING THE SUNROOF

Whenever the vehicle battery is disconnected or dis-
charged, or you use the emergency handle to operate the
sunroof, you have to reset your sunroof system as follows
:

1.

Turn the ignition key to the ON position.

2.

According to the position of the sunroof, do as follows.

1)

In case that the sunroof has closed completely or
been tilted :
Press the TILT button until the sunroof has tilted
upward completely.

2)

In case that the sunroof has slide-opened :
Press and hold the CLOSE button for more than 5
seconds until the sunroof has closed completely.
Press and hold the CLOSE button for more than 5
seconds after the sunroof has closed completely.
Press the TILT button until the sunroof has tilted
upward completely.

3.

Release the TILT button.

4.

Press and hold the TILT button once again until the
sunroof has returned to the original position of TILT
after it is raised a little higher than the maximum TILT
position.
When this is complete, the sunroof system is reset.

BE -204

BODY ELECTRICAL SYSTEM

LIGHTING SYSTEM

SPECIFICATION

E46B93B3

Items

Bulb Wattage (W)

Head lamp (High)

55

Head lamp (Low)

35

Front turn signal lamp

21

Front position lamp

6

Front fog lamp

27

Rear stop/tail lamp (Outside)

8/27

Back up lamp

16

Rear turn signal lamp

21

Rear fog lamp - Europe

21

License plate lamp

5

Side repeater

5

Room lamp

10

Overhead console lamp

10

High mounted stop lamp

5

Glove box lamp

5

Rear map lamp

10
