DAYTIME RUNNING LIGHTS

BE -229

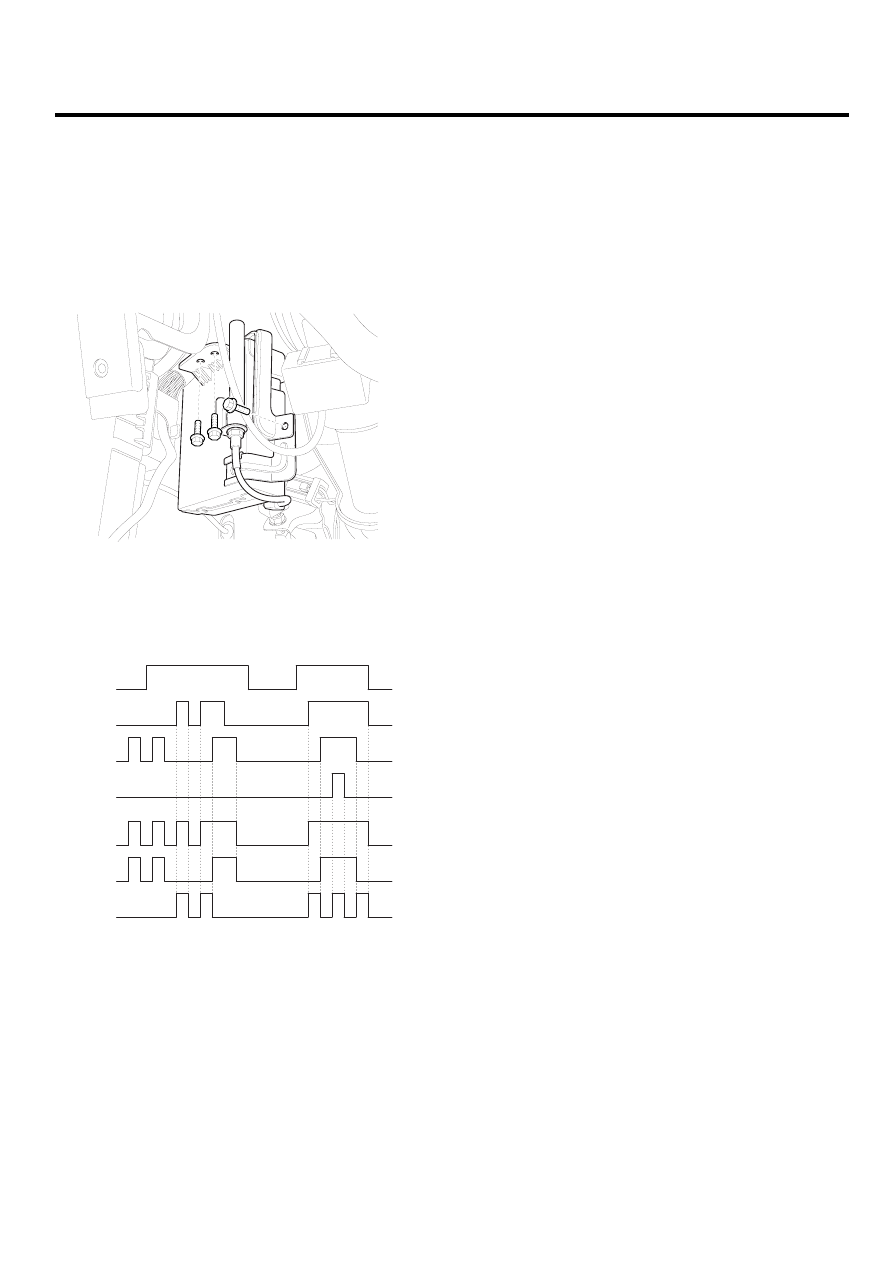

DAYTIME RUNNING LIGHTS

DRL CONTROL MODULE

INSPECTION

E251DBDE

1.

The daytime running unit (A) is integrated in the BCM.

SCMBE6150D

2.

Check that the light operate according to the following
timing chart.

IGN 2

ON

OFF

ALT'L

ON

OFF

TAIL SW

ON

OFF

TAIL RELAY

ON

OFF

HEAD LAMP

SW

ON

OFF

DRL REALY

ON

OFF

HEAD LAMP

RELAY

ON

OFF

SCMBE6903L

3.

If the daytime running light is not operated well, In-
spect the connector and terminals to be sure they are
all making good contact.
If the terminals are bent, loose or corroded, repair
them as necessary, and recheck the system.
If the terminals look OK, go to step 4.

4.

Make these input tests at the connector by using ETM.
If any test indicates a problem, find and correct the
cause, then recheck the system.
If all the input tests prove OK, the BCM (Body control
module) must be faulty; replace it.

BE -230

BODY ELECTRICAL SYSTEM

HEAD LAMP LEVELING
DEVICE

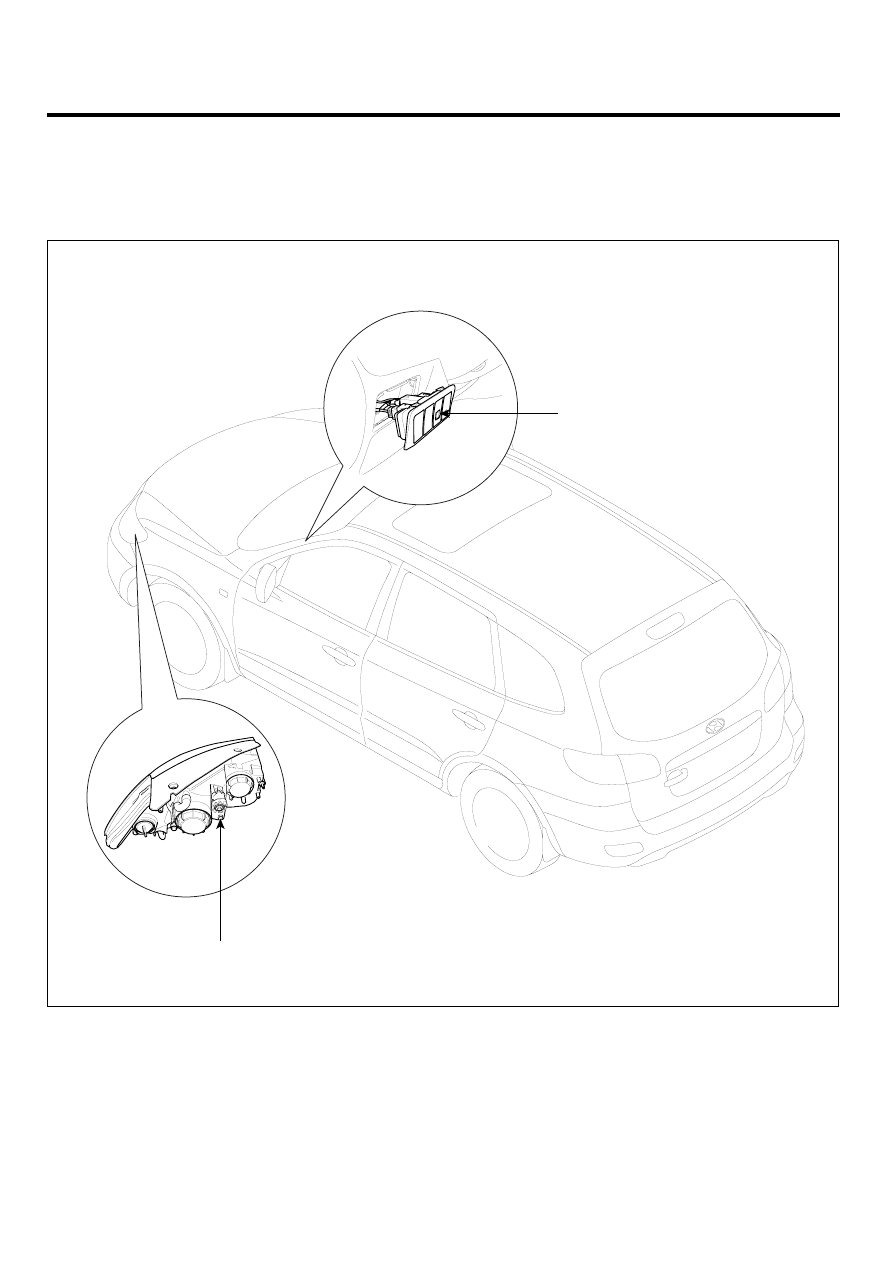

COMPONENT LOCATION

E4FA4AB6

1. Headlamp leveling switch

2. Headlamp leveling actuator

2

1*

The parts with asterisk (*) :
This illustration shows the LHD type.
RHD type is symmetrical.

SCMBE6490L

HEAD LAMP LEVELING DEVICE

BE -231

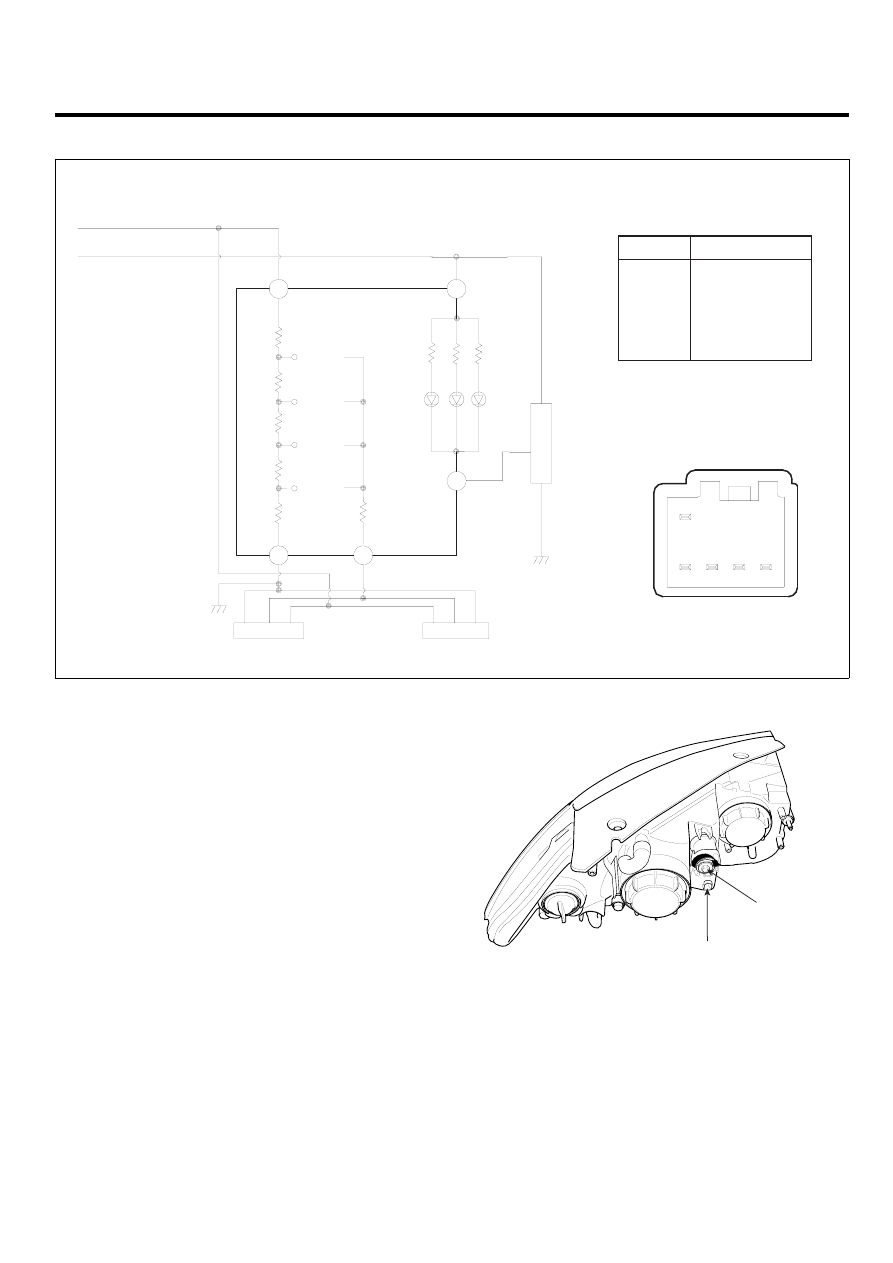

CIRCUIT DIAGRAM

E17EB8B0

Head lamp relay

Tail lamp relay

Head lamp

levelling actuator

LH

RH

LED

Rheostat

0

1

2

4

1

31

3

5

3

2

2

1

3

4

5

PIN CONNECTION

PIN NO

1

2

3

4

5

Description

Rheostat

Ground

IGN

Actuator (+)

Illumination(+)

SCMBE6429L

HEAD LAMP LEVELING
ACTUATOR

REPLACEMENT

E14C459B

1.

Disconnect the negative (-) battery terminal.

2.

Remove the head lamp assembly (Refer to the head
lamp).

3.

Remove the head lamp leveling actuator (A) by loos-
ening the adjusting bolt (B) after rotating it to an arrow
direction.

A

B

SCMBE6494L

4.

Installation is the reverse of removal procedure.

BE -232

BODY ELECTRICAL SYSTEM

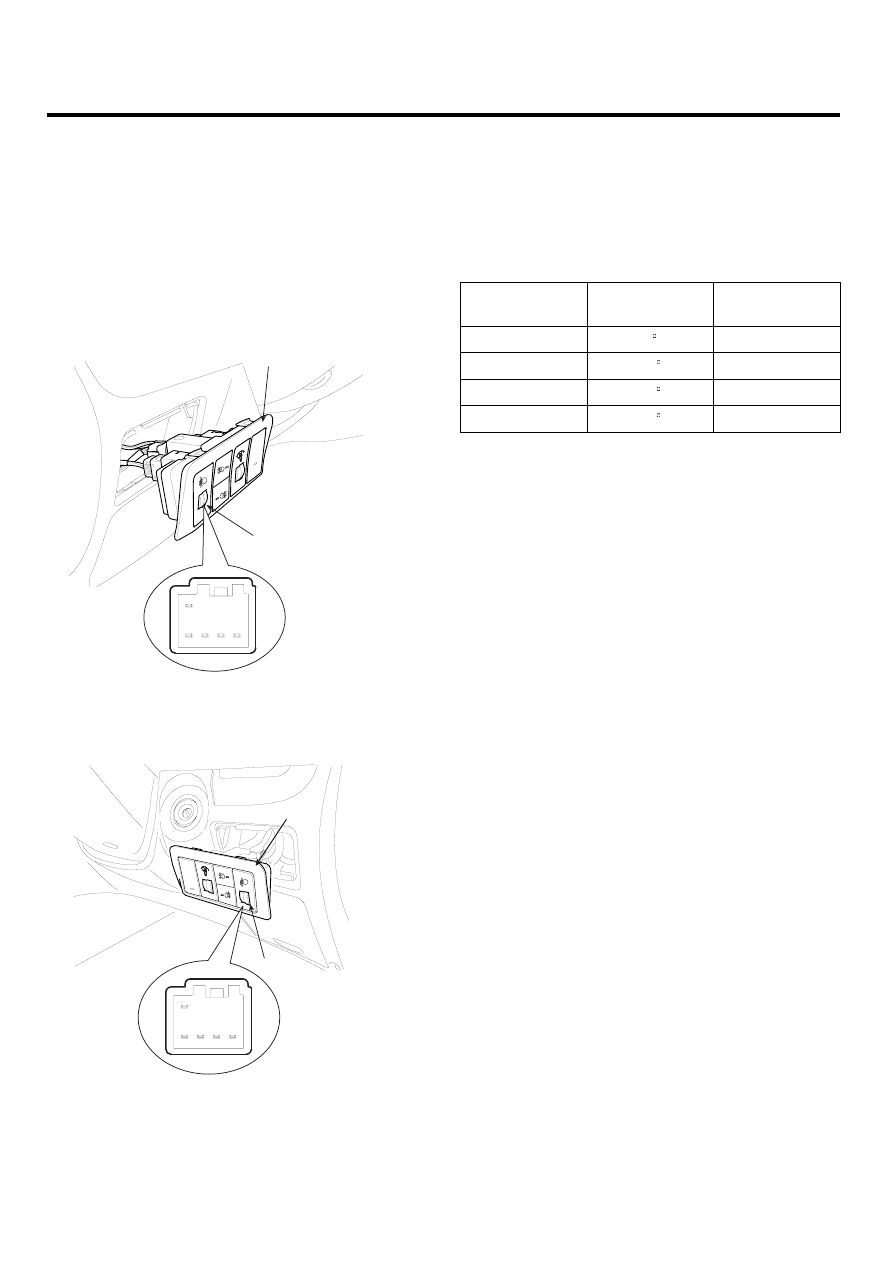

HEAD LAMP LEVELING SWITCH

INSPECTION

EE9680DD

1.

Disconnect the negative (-) battery terminal.

2.

Remove the lower crash pad switch (A) from the side
crash pad cover by using the scraper and then dis-
connect the connectors.

[LHD]

2

1

3

4

5

A

B

SCMBE6428L

[RHD]

A

A

B

2

1

3

4

5

SCMBE6428R

3.

Remove the head lamp leveling switch (B) from the
lower crash pad switch.

4.

Connect the battery voltage between terminals 5 and
4.

5.

Measure the voltage between terminals 1 and 4 (V) at
each position.

Position No.

Rotation

Voltage (V)

(±5%)

0

0

6.6

1

20

7.7

2

40

9.67

3

60

12.06

6.

If the voltage is not as specified, replace the head
lamp leveling switch.
