WINDSHIELD WIPER／WASHER

BE -169

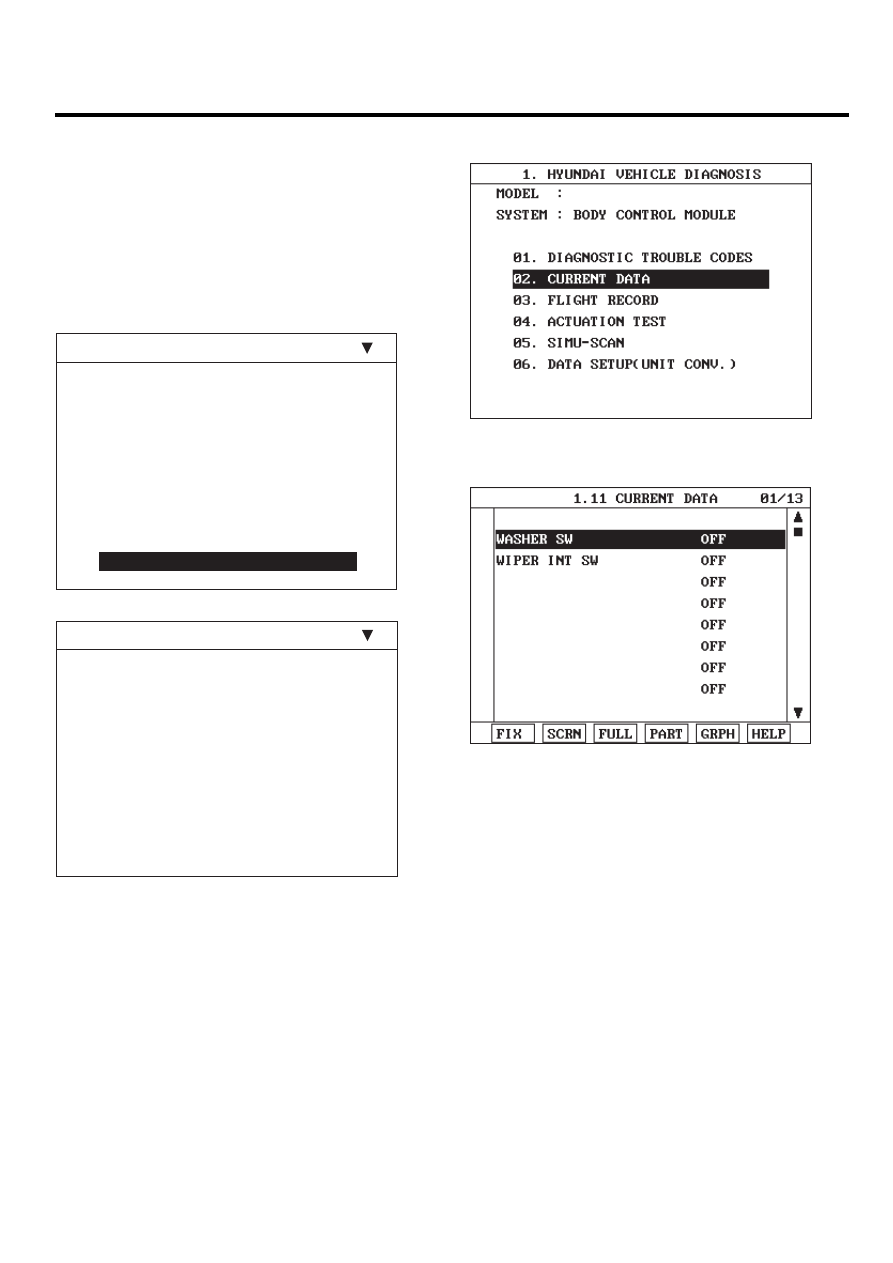

INSPECTION

E8B9F4EC

1.

Multifunction switch operates head lamps and wiper
by communicating with BCM through LIN communi-
cation.

2.

Check BCM input/output value of each position of
multifunction switch when you inspect the module
whether faulty or not.

3.

Select model and BCM menu.

1. HYUNDAI VEHICLE DIAGNOSIS

MODEL    :   SANTAFE  06-

01. ENGINE (GASOLINE)

02. ENGINE (DIESEL)

03. AUTOMATIC TRANSAXLE

04. ABS/ESP

05. SRS-AIRBAG

06. ELEC.POWER STEERING

07. FULL AUTO AIR/CON.

08. BODY CONTROL MODULE

SCMBE6385L

1. HYUNDAI VEHICLE DIAGNOSIS

MODEL    :  SANTAFE  06-
SYSTEM  :  BODY CONTROL MODULE

01. GENERAL

02. NAS

SCMBE6355L

4.

Select "Current data" and wiper.

SANTAFE   06-

SCMBE6356L

5.

Check input/output value of washer ＆ wiper switch.

DEFROSTER SW

HEAD LAMP WASH SW

DEFROSTER REPLAY

HEAD LAMP WASH RLY

MIST SW

SCMBE6358L

BE -170

BODY ELECTRICAL SYSTEM

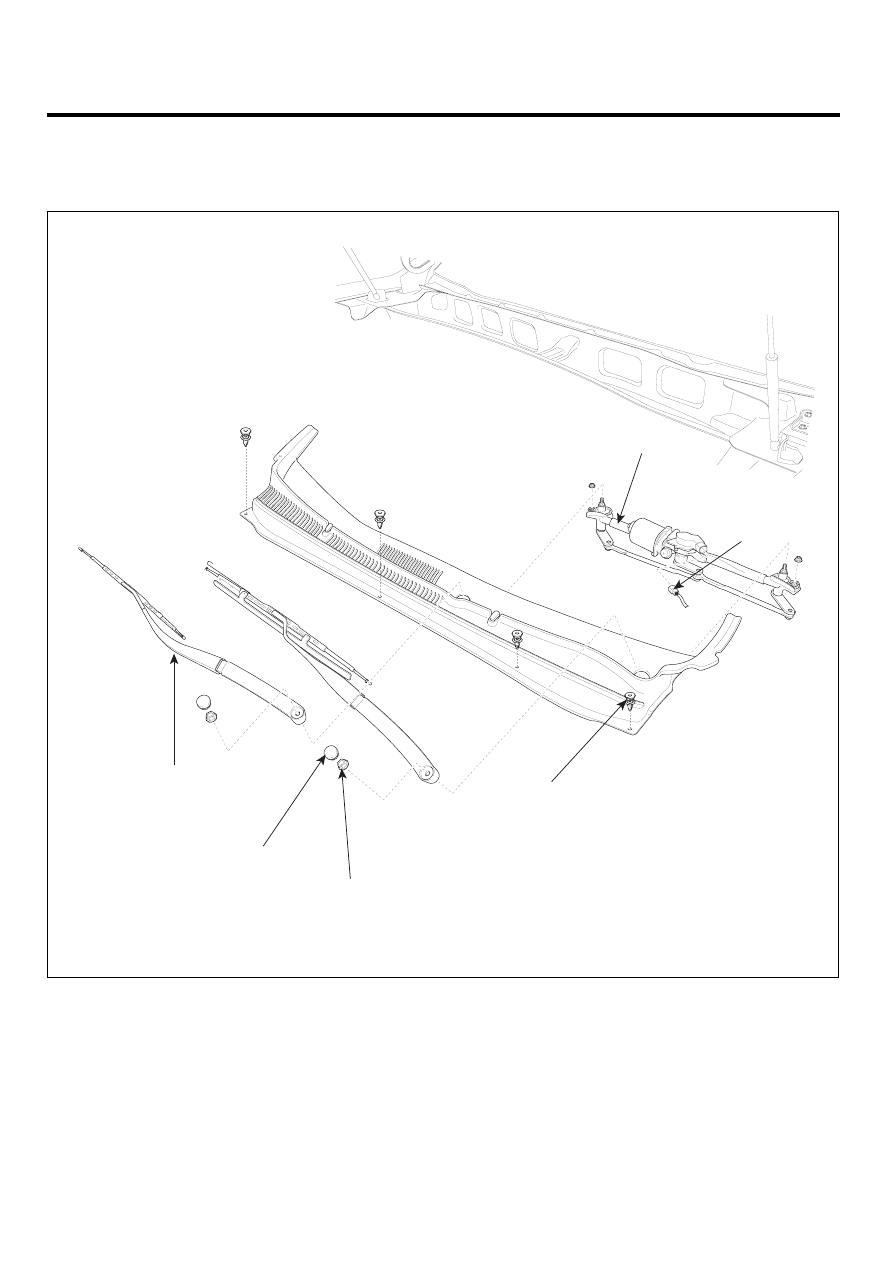

FRONT WIPER MOTOR

COMPONENT LOCATION

EDBF6DB7

TORQUE : Nm (kgf·m, lbf.ft)

3

6

28~33 (2.8~3.3, 20~23.8)

5

7~11 (0.7~1.1, 5.0~7.9)

2

4

1. Wiper motor & linkage assembly
2. Wiper arm & blade
3. Wiper motor connector

4. Cap
5. Rivet
6. Nut

1

This illustration shows the LHD type.
RHD type is symmetrical.

SCMBE6340L

WINDSHIELD WIPER／WASHER

BE -171

INSPECTION

EF6CA691

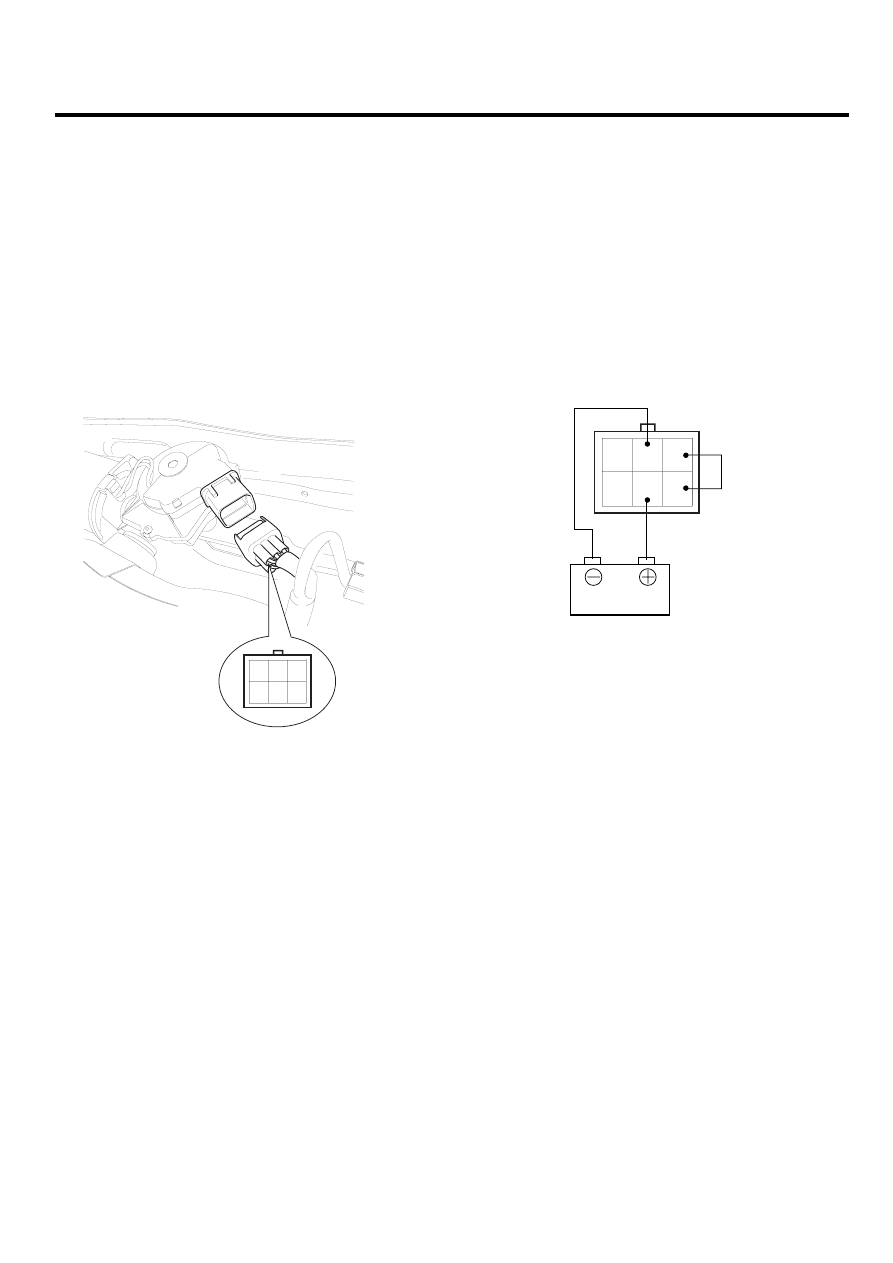

SPEED OPERATION CHECK

1.

Remove the connector from the wiper motor.

2.

Attach the positive (+) lead from the battery to terminal
6 and the negative (-) lead to terminal 5.

3.

Check that the motor operates at low speed.

4.

Connect the positive (+) lead from the battery to ter-
minal 4 and the negative (-) lead to terminal 5.

5.

Check that the motor operates at high speed.

1. -
2. B+
3. Parking

4. High
5. GND
6. Low

1

4

5

2

6

3

SCMBE6343L

AUTOMATIC STOP OPERATION CHECK

1.

Operate the motor at low speed using the stalk con-
trol.

2.

Stop the motor operation anywhere except at the off
position by disconnecting terminal 6.

3.

Connect terminals 3 and 6.

4.

Connect the positive (+) lead from the battery to ter-
minal 2 and the negative (-) lead to terminal 5.

5.

Check that the motor stops running at the off position.

1

4

5

2

6

3

SCMBE6344D

BE -172

BODY ELECTRICAL SYSTEM

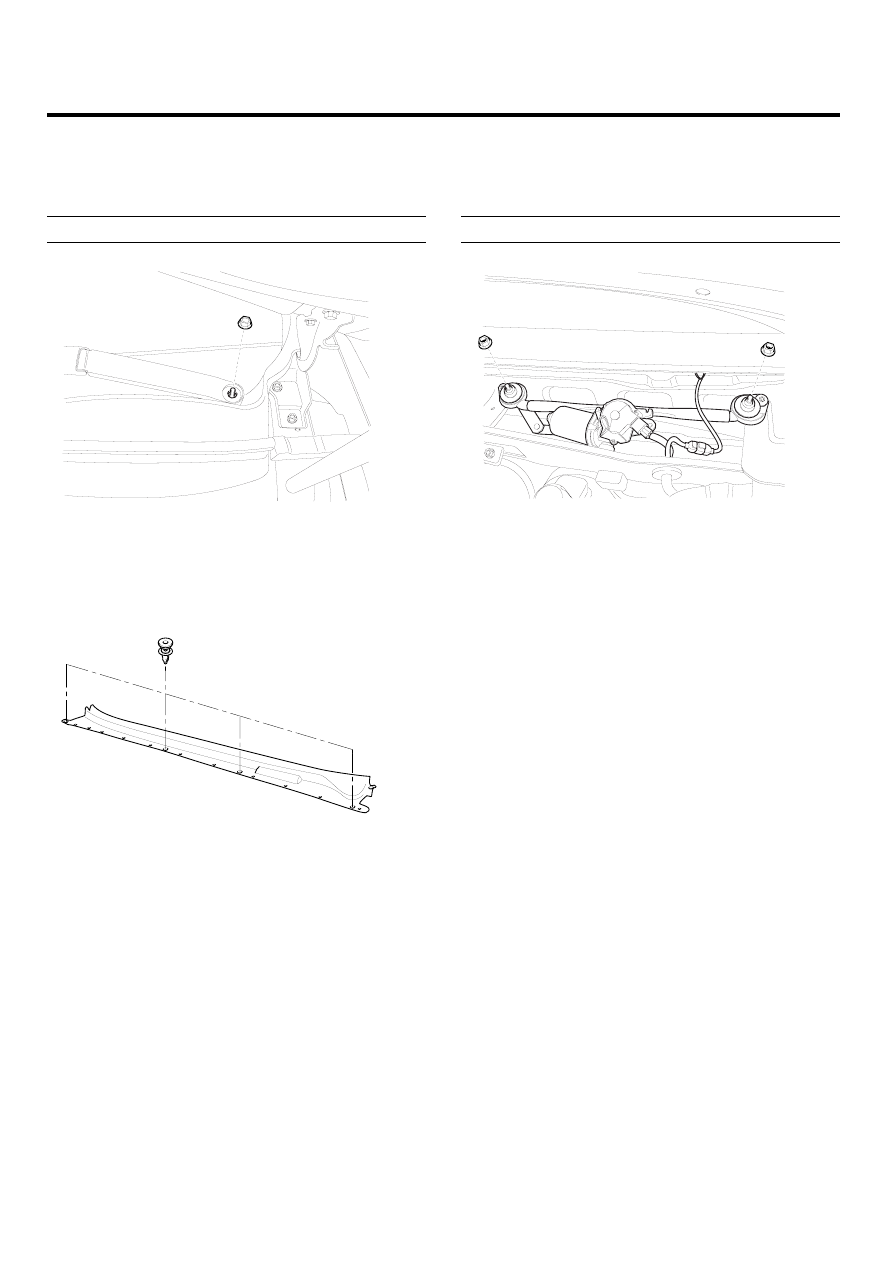

REPLACEMENT

EAC38CCF

1.

Remove the windshield wiper arm and blade after re-
moving a nut (A).

TORQUE: 28~32 Nm (2.8~3.2 kgf.m, 20~23.1 lbf.ft)

SCMBE6341D

2.

Remove the weather strip and the cowl top cover (A)
after removing 4 rivets.

ATIE362C

3.

Remove the windshield wiper motor and linkage as-
sembly after removing 2 bolts. Disconnect the wiper
motor connector and windshield deicer connector
from the wiper motor ＆ linkage assembly.

TORQUE: 7-11Nm (0.7-1.1, kgf.m, 5.0-7.9 lbf.ft)

SCMBE6342D

4.

Installation is the reverse of removal.
