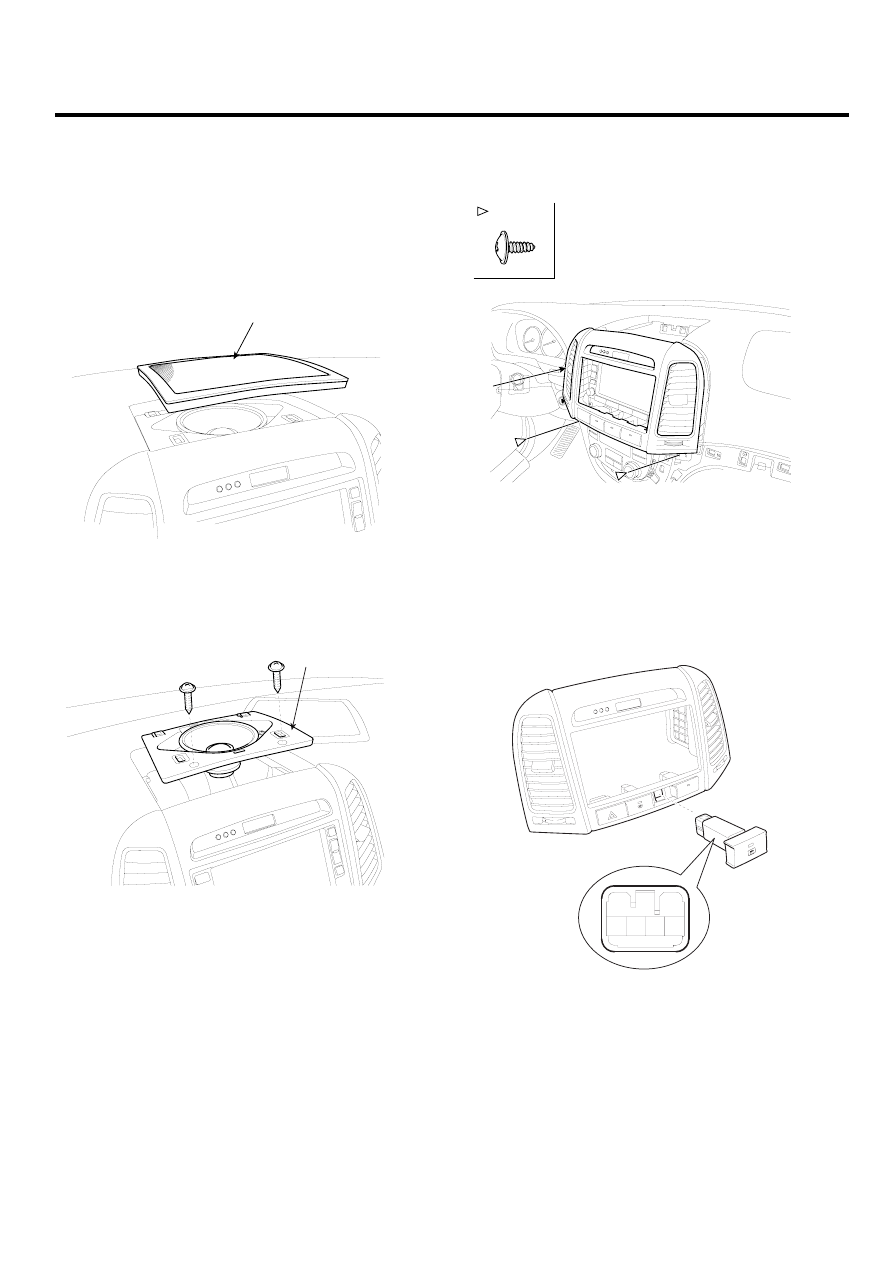

REAR WINDOW DEFOGGER

BE -161

REAR WINDOW DEFOGGER
SWITCH

INSPECTION

E2FDCAC7

1.

Disconnect the negative (-) battery terminal.

2.

Remove the crash pad center speaker grill (A).

A

SCMBE6014D

3.

Remove the crash pad center speaker (A) after loos-
ening 2 screws.

A

SCMBE6015D

4.

Remove the center facia panel(A) after loosening 2
screws. Take care not to damage fixing clips.
(Refer to the Body group - Crash pad)

: Screw, 2

A

SCMBE6010L

5.

Disconnect connectors.

6.

Using an ohmmeter, inspect the continuity between
the terminals after removing controller.

[LHD]

RE

AR

REAR

A/C

FRON

T

1

2

3

4

5

6

SCMBE6311D

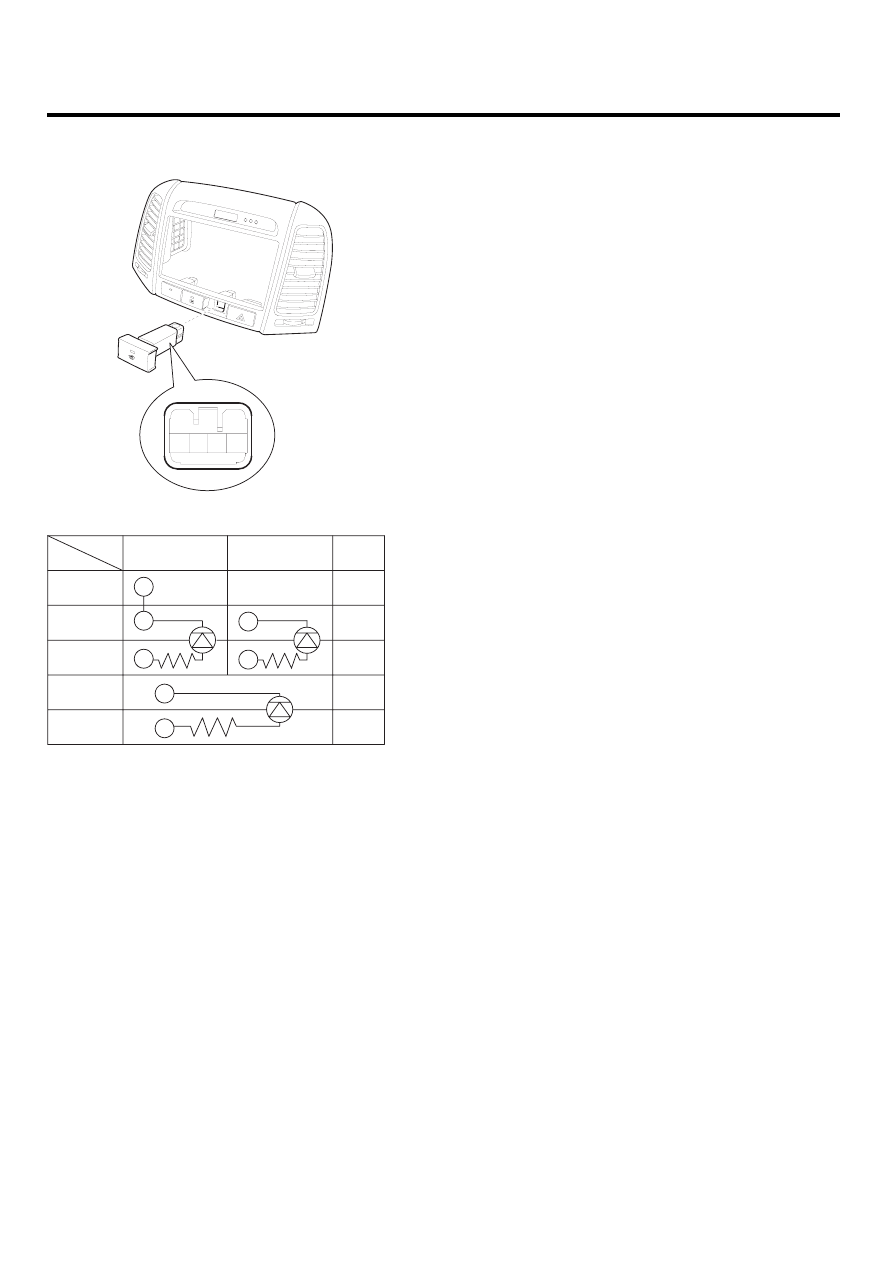

BE -162

BODY ELECTRICAL SYSTEM

[RHD]

REAR

REAR

A/C

FRONT

1

2

3

4

5

6

SCMBE6311R

1

4

3

2

6

Terminal

Position

ON(PUSH)

OFF(FREE)

Remark

IND+

ILL-

ILL+

SCMBE6305L

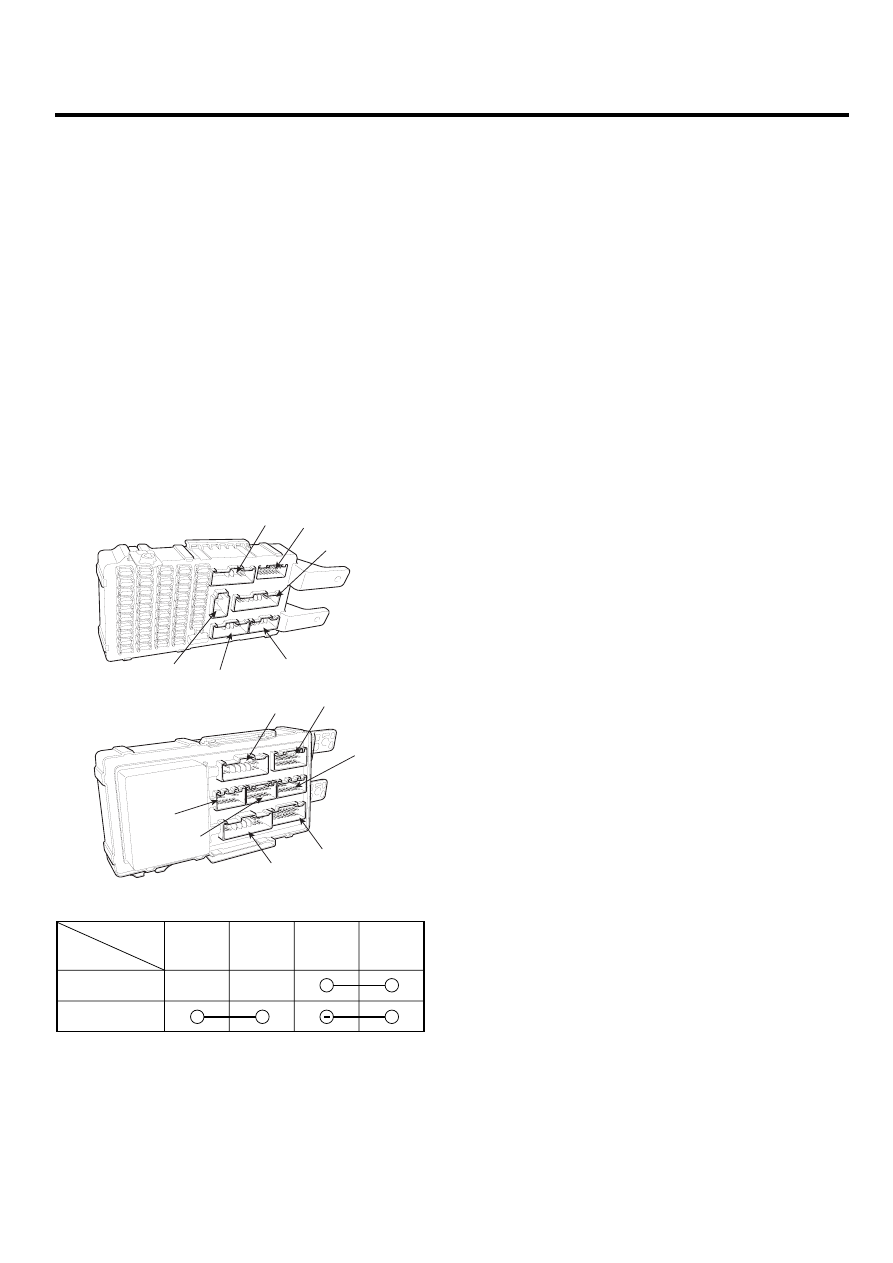

REAR WINDOW DEFOGGER

BE -163

REAR WINDOW DEFOGGER
RELAY

INSPECTION

EBA31AE2

1.

Disconnect the negative (-) battery terminal.

2.

Remove the crash pad lower panel. (Refer to the
Body group- Crash pad)

3.

Remove the junction box.

4.

There should be continuity between the No.6 of I/P-F
and No.14 terminal of I/P-F when power and ground
are connected to the No.10 terminal of I/P-E and No.2
terminal of I/P-J.

5.

There should be no continuity between the No.6 ter-
minal of I/P-F and No.14 terminal of I/P-D when power
is disconnected.

A

G

H

B

D

L

J

K

F

N

M

E

C

SCMBE6292D

I/P-D

(14 or 15)

I/P-F

(6)

I/P-J

(2)

I/P-E

(10)

+

Disconnected

Connected

Terminal

Position

SCMBE6293L

BE -164

BODY ELECTRICAL SYSTEM

REAR WINDOW DEFOGGER
TIMER

INSPECTION

E39E3E4B

1.

If the Defogger SW is ON after the ALT "L" is ON in
the state that the IGN1 SW is ON, then the Defogger
output shall be ON for 20 minutes. (Operating in the
state of the ENGINE RUNNING)

2.

If the DEFOGGER SW is ON again while the DEFOG-
GER output is ON, then the DEFOGGER output shall
be OFF.

3.

If the ALT "L" is OFF or IGN1 is OFF while the DE-
FOGGER output is ON, then the DEFOGGER output
shall be OFF.

4.

If the ALT "L" ＞ 10 volts, then it shall be in the Engine
Running State (ALT "L" shall be ON); if the ALT "L" ＜
5 volts, then it shall be in the Engine Stop State (ALT
"L" shall be OFF). Also, if the ALT "L" is more than 5
and less than 10 volts, then the former state shall be
maintained.

5.

If the defogger SW is pressed and the ALT "L" is ON,
there shall be no the DEFOGGER relay output.

ON
OFF

ON
OFF

ON
OFF

ON
OFF

IGN1

ATL 'L'

DEICER
SW

DEICER
RELAY

T1

T1

T1

T2

T2

T2

SCMBE6166L

T1 : 60 ± 20 msec, T2 : 20 ± 1 min.
