WINDSHIELD WIPER／WASHER

BE -173

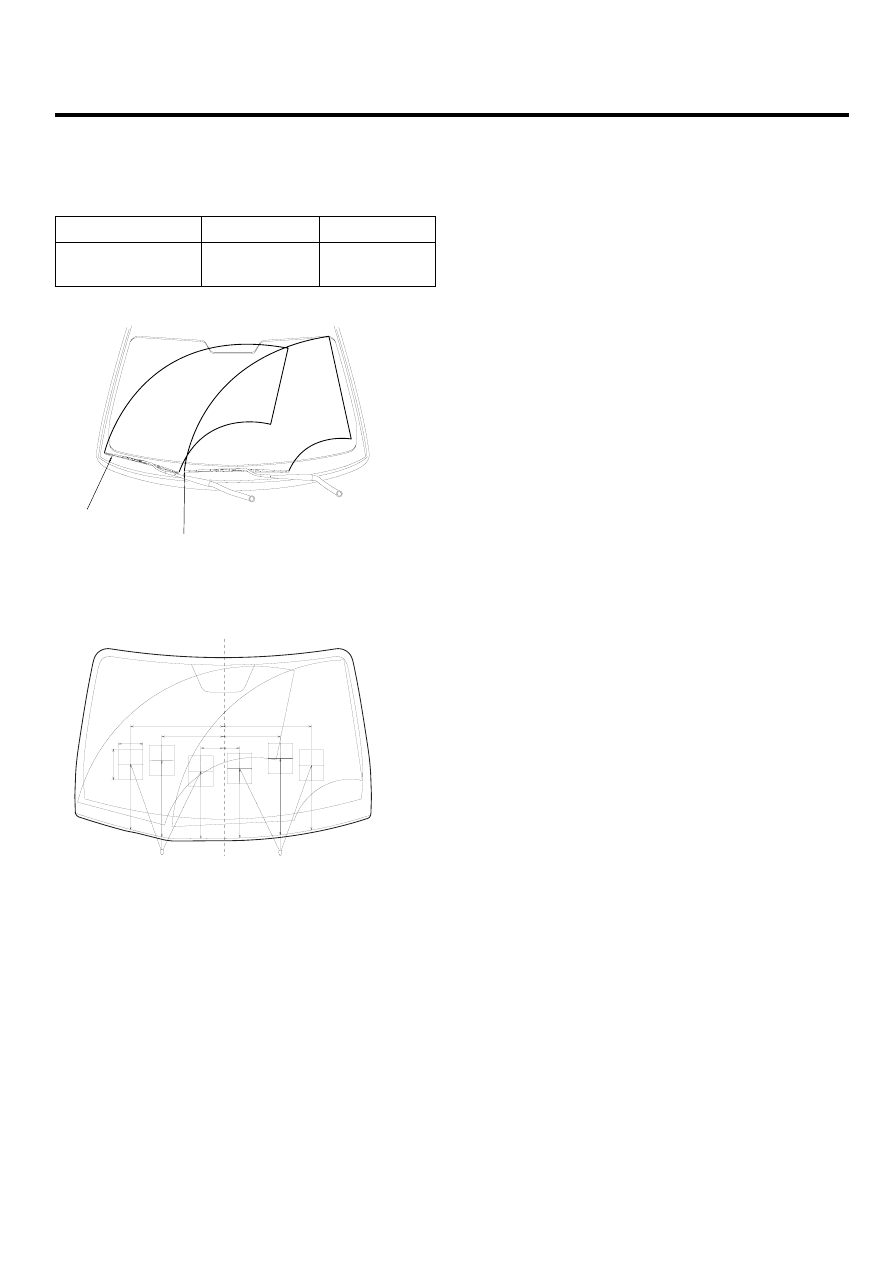

INSPECTION

EBFE4E3A

1.

Install the wiper arm and blade to the specified posi-
tion.

Specified position

A

B

Distance

[in (mm)]

1.18 ± 0.2

(30 ± 5)

1.18 ± 0.2

(30 ± 5)

A

B

ATGE362C

2.

Set the washer nozzle on the specified spray position.

455.5

300.5

120

150

318.5

374

330.5

340.5

374.5

318

280.5

109 81

434

Unit : mm

SCMBE6345L

BE -174

BODY ELECTRICAL SYSTEM

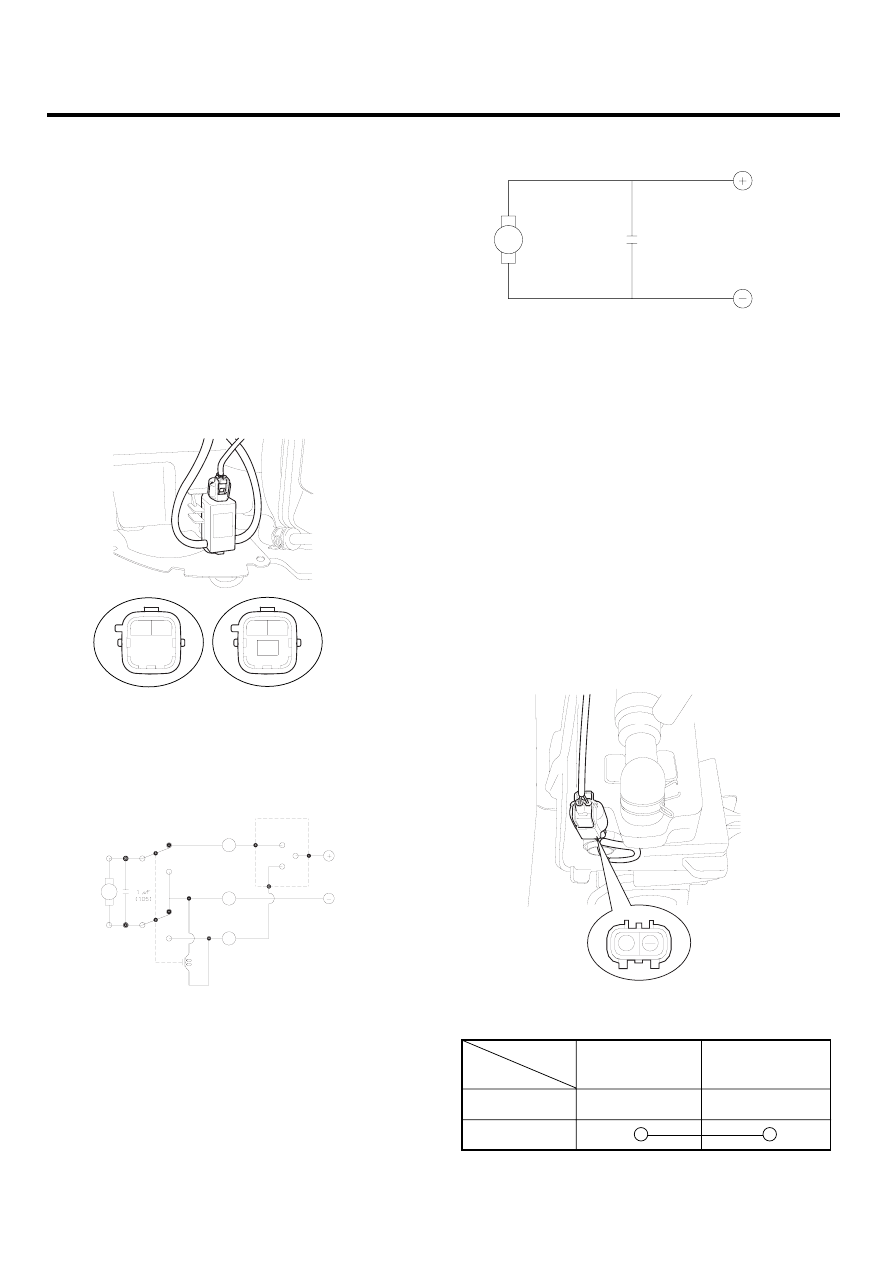

FRONT WASHER MOTOR

INSPECTION

E40BA24E

1.

With the washer motor connected to the reservoir
tank, fill the reservoir tank with water.

2.

Connect positive (+) battery cables to terminal 1 and
negative (-) battery cables to terminal 2 respectively.

3.

Check that the motor operates normally and the
washer motor runs and water sprays from the front
nozzles.

4.

If they are abnormal, replace the washer motor.

1. Windshield washer (+)
2. Ground

1.  Windshield washer (+)
2.  Ground
3.  Rear washer (+)

1

2

3

[Front & Rear washer]

[Front washer]

1

2

SCMBE6348L

<Windshield & Rear washer motor>

Washer switch

Front

Rear

2

3

M

M2

M1

1

SCMBE6349L

[ Windshield washer motor ]

Washer motor

M

2

1

SCMBE6346L

WASHER FLUID LEVEL SENSOR SWITCH

1.

Disconnect the negative(-) battery terminal.

2.

Drain the washer fluid less than 650 cc.

3.

Check for continuity between the No. 1 and No.2 ter-
minal in each float position.
There should be continuity when the float is down.
There should be no continity when the folat is up.

4.

If the continuity is not as specified, replace the washer
fluid level switch

+ -

SCMBE6352D

1

 Over 650cc

Under 650cc

2

Terminal

Position

(Tolerance : -50cc ~ +100cc)

SCMBE6353L

WINDSHIELD WIPER／WASHER

BE -175

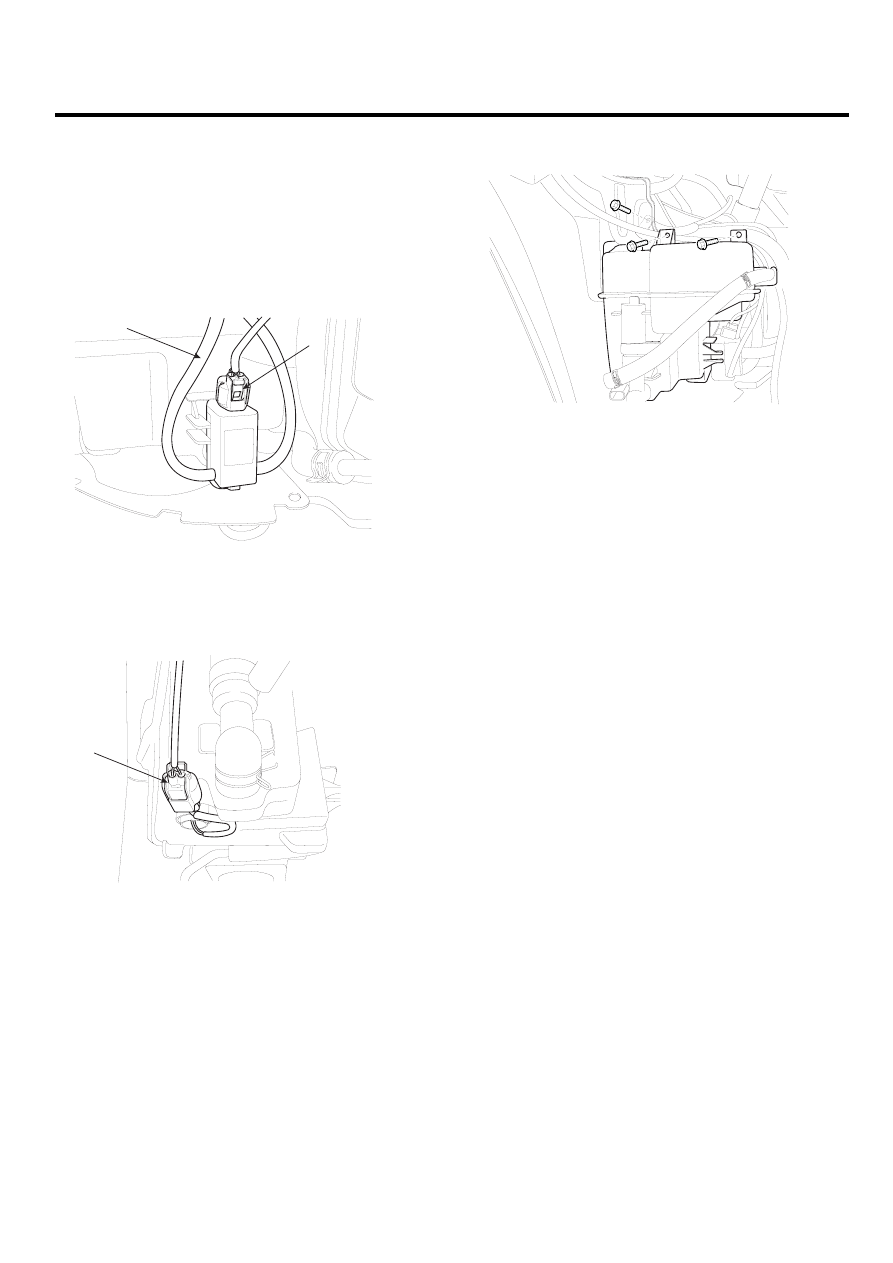

REPLACEMENT

EF02B9DF

1.

Disconnect the negative (-) battery terminal.

2.

Remove the front bumper cover. (Refer to Body group
- Front bumper)

3.

Remove the washer hose (A) and the washer motor
connector (B).

A

B

SCMBE6335D

4.

Disconnect the washer fluid level sensor switch con-
nector (A).

A

SCMBE6346D

5.

Remove the washer reservoir after removing 3 bolts.

SCMBE6347D

6.

Installation is the reverse of removal.

BE -176

BODY ELECTRICAL SYSTEM

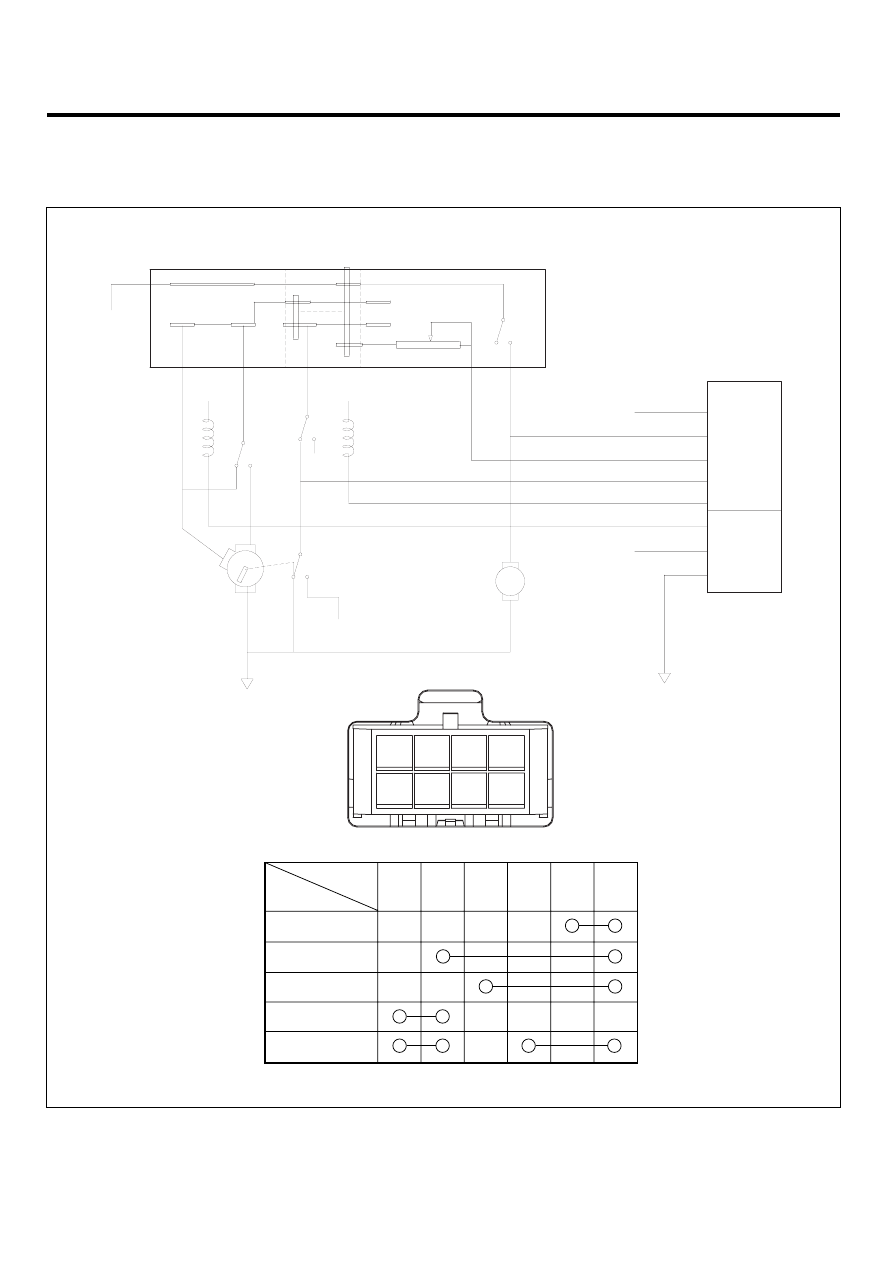

RAIN SENSOR

CIRCUIT DIAGRAM

E27A55E1

High

Low

Low

High

INT/AUTO

OFF

Washer

IGN

IGN

IGN

IGN

IGN

Wiper
motor

Washer

motor

Blank

Washer

AUTO Signal

Parking brake

RAINSENSOR

Low 8

High 7

IGN 5

1

3

4

2

6

1

2

3

4

5

6

7

8

2

8

7

4

3

6

Washer

Low

OFF

High

AUTO/INT

Terminal

Position

SCMBE6337L
