AUDIO SYSTEM

BE -25

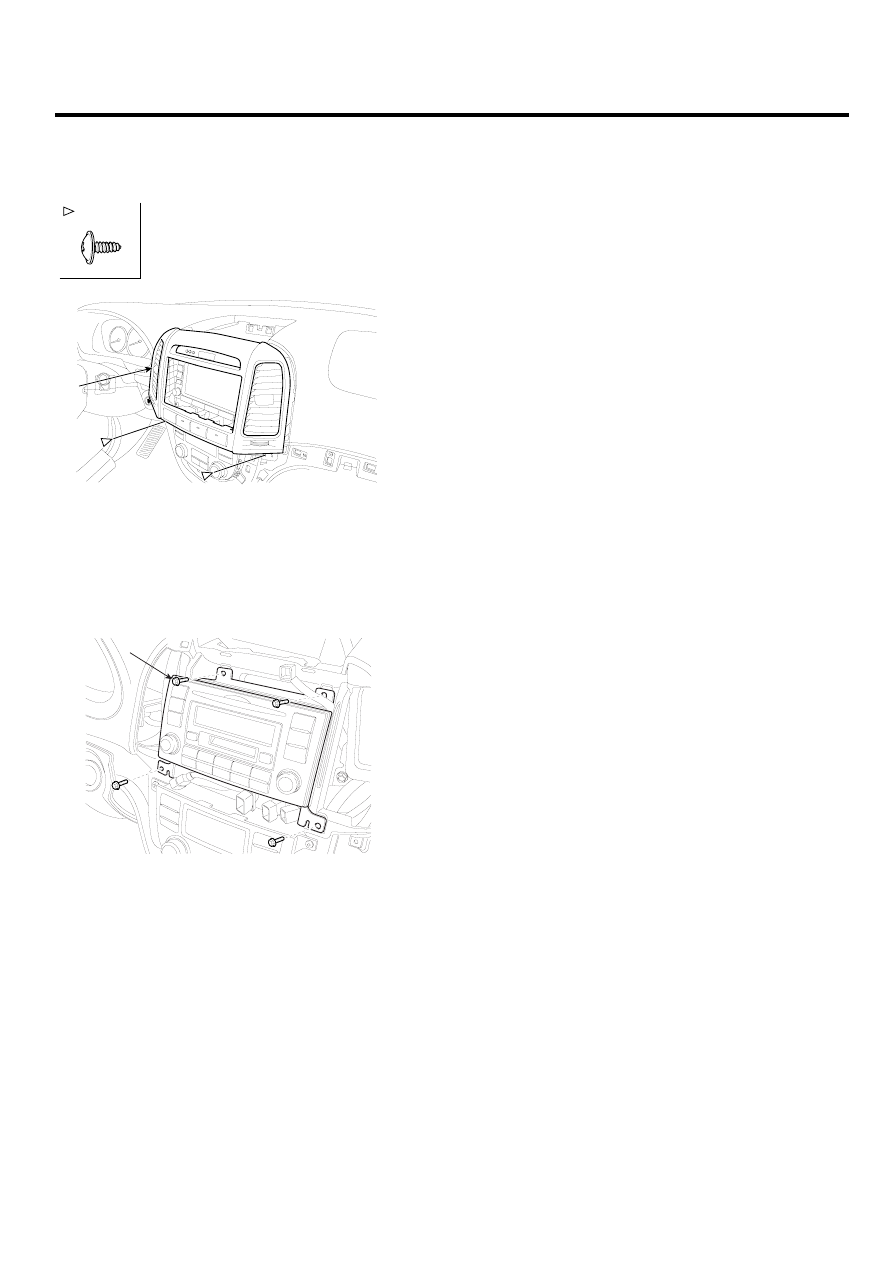

4.

Remove the center facia panel (A) after loosening the
screws.
(Refer to the Body group - Crash pad).

: Screw, 2

A

SCMBE6010L

5.

Remove the connectors.

6.

Remove the mounting bolts then remove the audio
unit (A).

A

SCMBE6011D

7.

Remove the audio unit after disconnecting the audio
connectors and cable.

8.

Installation is the reverse of removal.

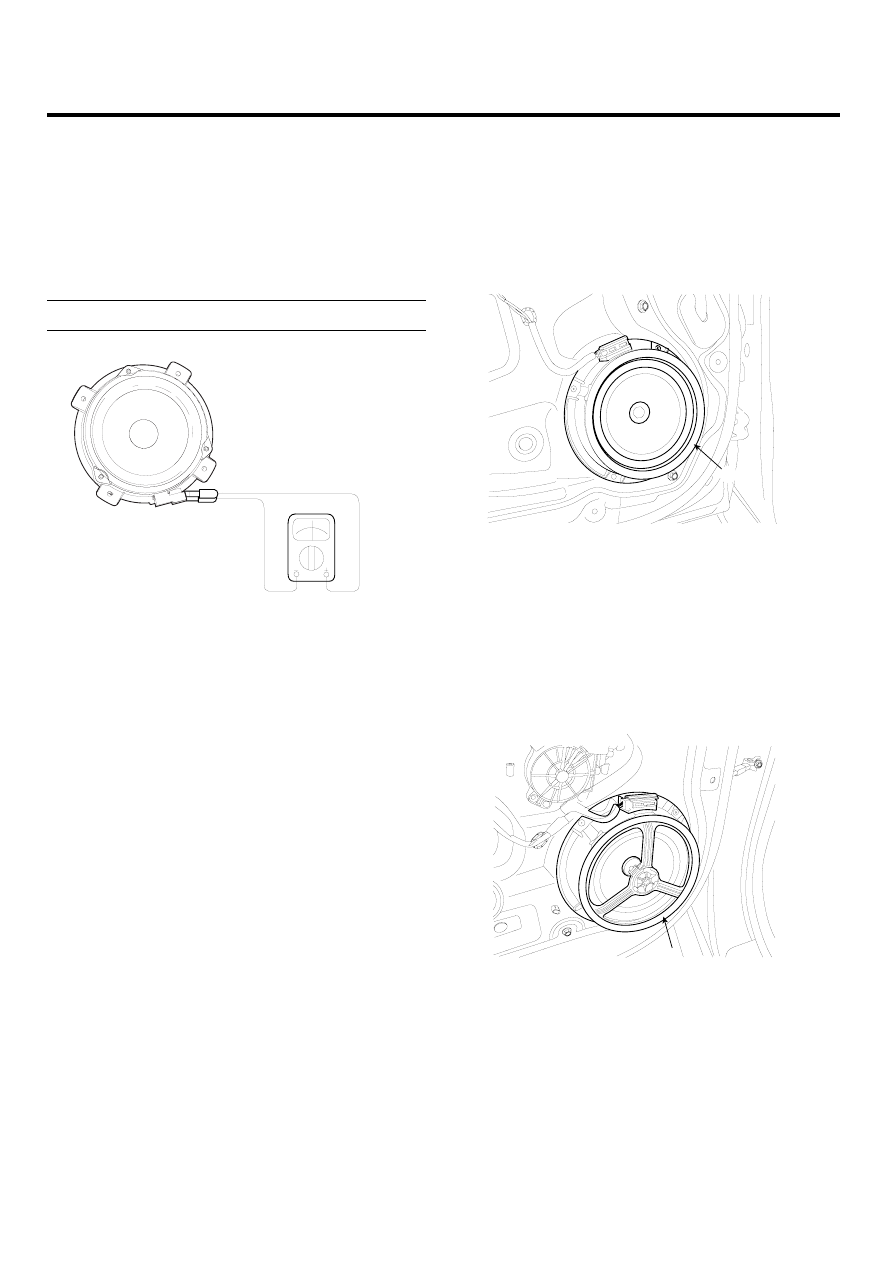

BE -26

BODY ELECTRICAL SYSTEM

SPEAKERS

INSPECTION

EA07AC38

1.

Check the speaker with an ohmmeter. If an ohmmeter
indicates the correct impedance of the speaker when
checking between the speaker (+) and speaker (-) of
the same channel, the speaker is ok.

Specified impedance : 2~4 Ω

ATLG022E

REPLACEMENT

EC2DE7E3

FRONT SPEAKER

1.

Remove the front door trim.
(Refer to the Body group - Front door).

2.

Remove the front speaker (A) after removing 4 rivets.

A

SCMBE6020D

3.

Installation is the reverse of removal.

REAR SPEAKER

1.

Remove the rear door trim.
(Refer to the Body group - Rear door).

2.

Remove the rear speaker (A) after removing 4 rivets.

A

SCMBE6021D

3.

Installation is the reverse of removal.

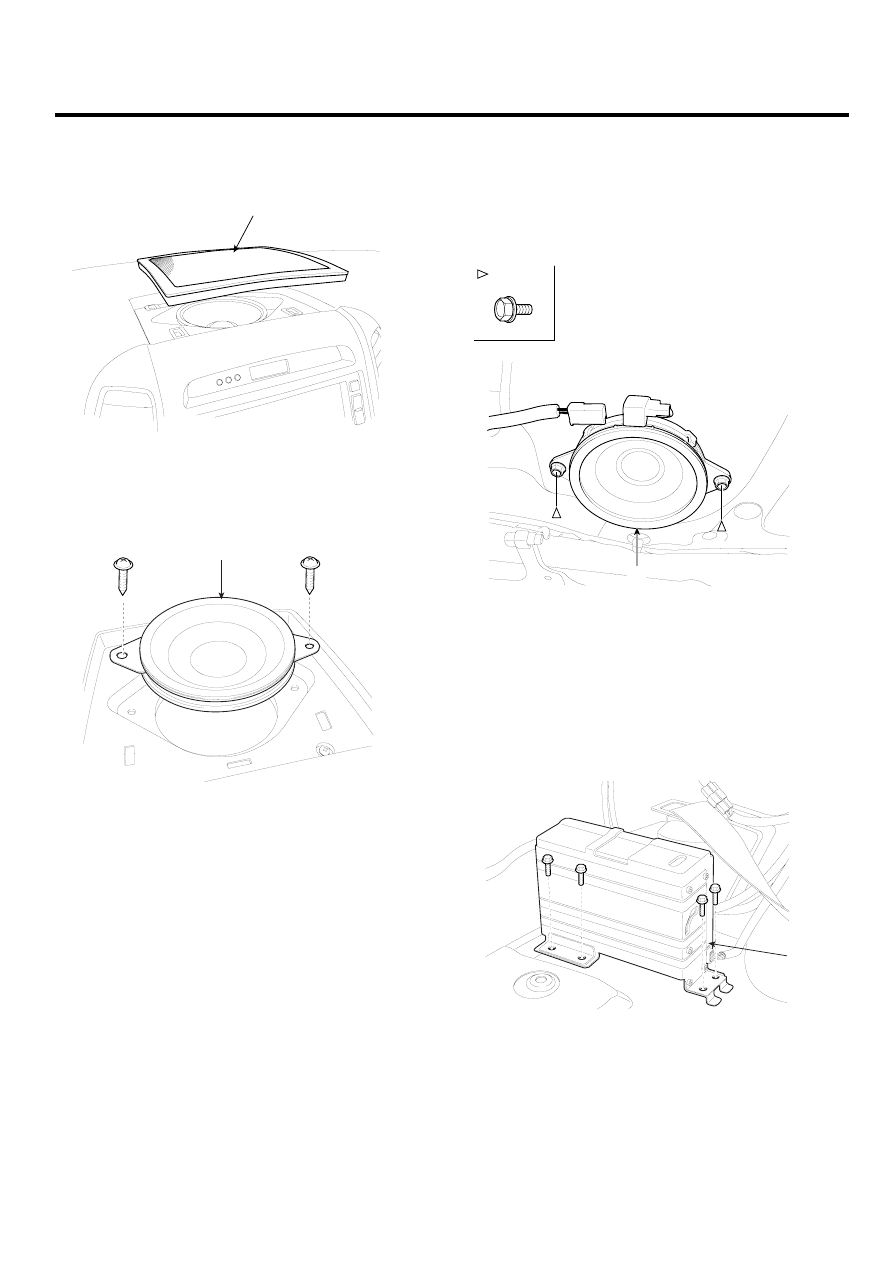

AUDIO SYSTEM

BE -27

CRASH PAD SPEAKER

1.

Remove the crash pad center speaker grill (A).

A

SCMBE6022D

2.

Remove the crash pad center speaker (A) after loos-
ening the 2 mounting screws.

A

SCMBE6023D

3.

Installation is the reverse of removal.

TAILGATE SPEAKER

1.

Remove the tailgate trim.
(Refer to the Body group - Tailgate).

2.

Remove the tailgate speaker (A) after loosening 2
bolts.

: Bolt, 2

A

SCMBE6027L

6CD CHANGER

1.

Remove the left luggage side trim.
(Refer to the Body group - Internal trim)

2.

Remove the 6CD changer (A) after removing 4 bolts
and disconnecting the connector.

A

SCMBE6028D

3.

Installation is the reverse of removal.

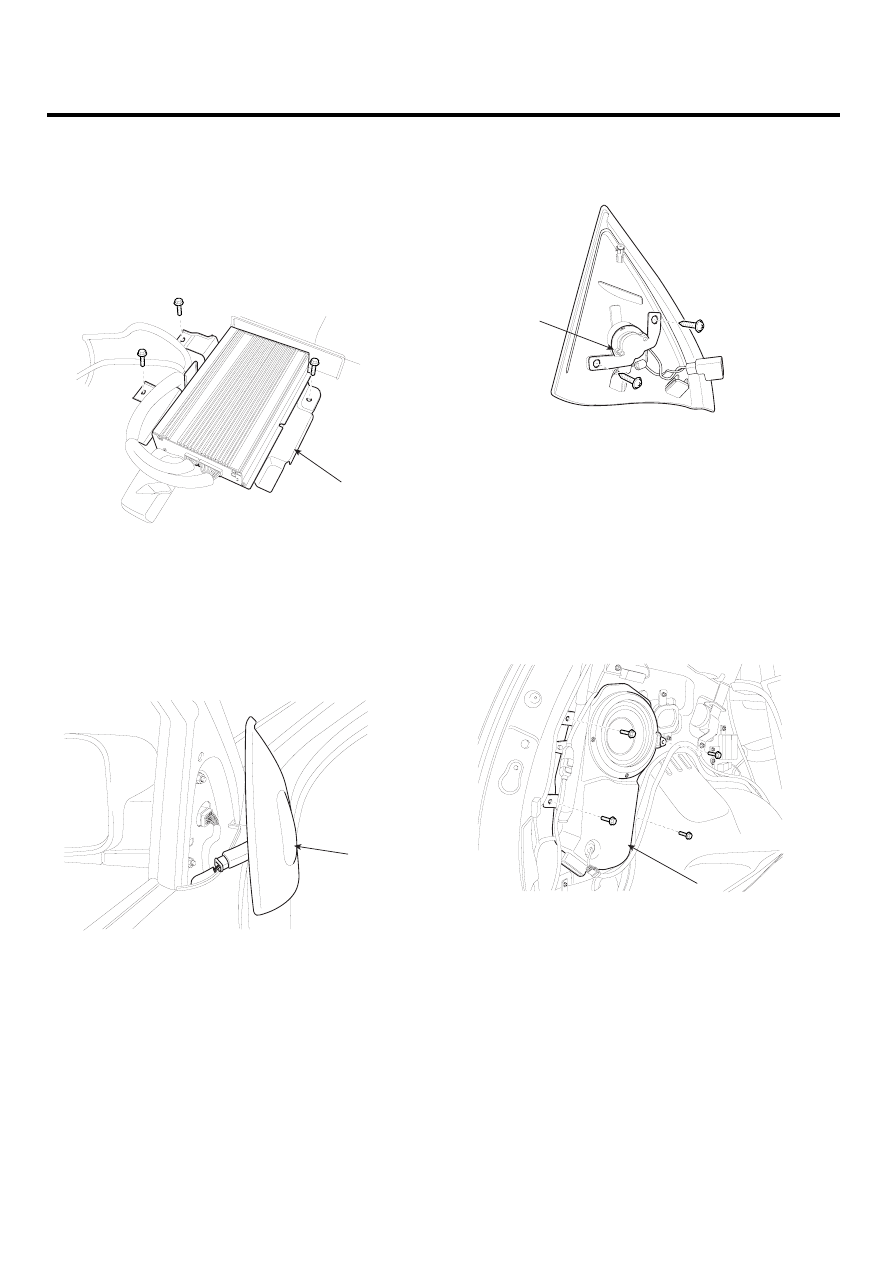

BE -28

BODY ELECTRICAL SYSTEM

EXTERNAL AMPLIFIER

1.

Remove the assistance seat after removing the 4
bolts and disconnecting the connector
(Refer to the Body group - Front seat).

2.

Remove the external amplifier (A) under the assis-
tance seat after removing the 3 bolts.

A

SCMBE6029D

3.

Installation is the reverse of removal.

TWEETER SPEAKER

1.

Remove the front door delta cover (A).
(Refer to the Body group - Front door).

A

SCMBE6024D

2.

Remove the tweeter speaker (A) after loosening 2
screws and disconnecting the connector.

A

SCMBE6025D

3.

Installation is the reverse of removal.

WOOFER SPEAKER

1.

Remove the left luggage side trim.
(Refer to the Body group - Rear seats).

2.

Remove the woofer speaker (A) after removing 4 bolts
and disconnecting the connector.

A

SCMBE6026D

3.

Installation is the reverse of removal.
