Hyundai Santa Fe (2006 year). Manual - part 133

SEAT

BD -115

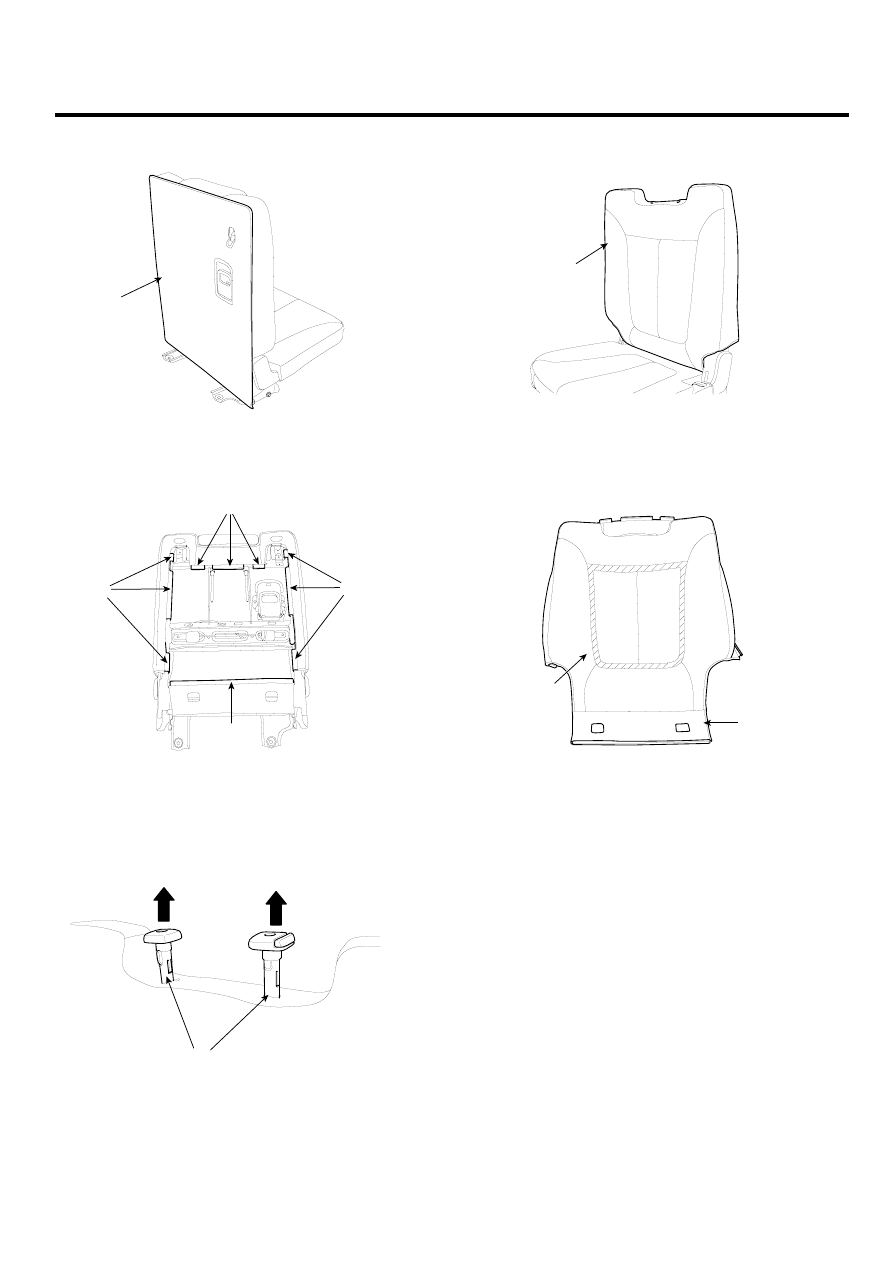

4.

Remove the seat back panel (A).

A

SCMBD6149D

5.

Disconnect the scuff band (A).

A

A

A

A

SCMBD6150D

6.

Remove the headrest and headrest guide (A).

A

SCMBD6151D

7.

Remove the seat back (A).

A

SCMBD6152D

8.

Disconnect the adhesives (A) on the front of seat
back, remove the seat back cover (B).

B

A

SCMBD6153D

9.

Installation is the reverse of removal.

BD -116

BODY (INTERIOR AND EXTERIOR)

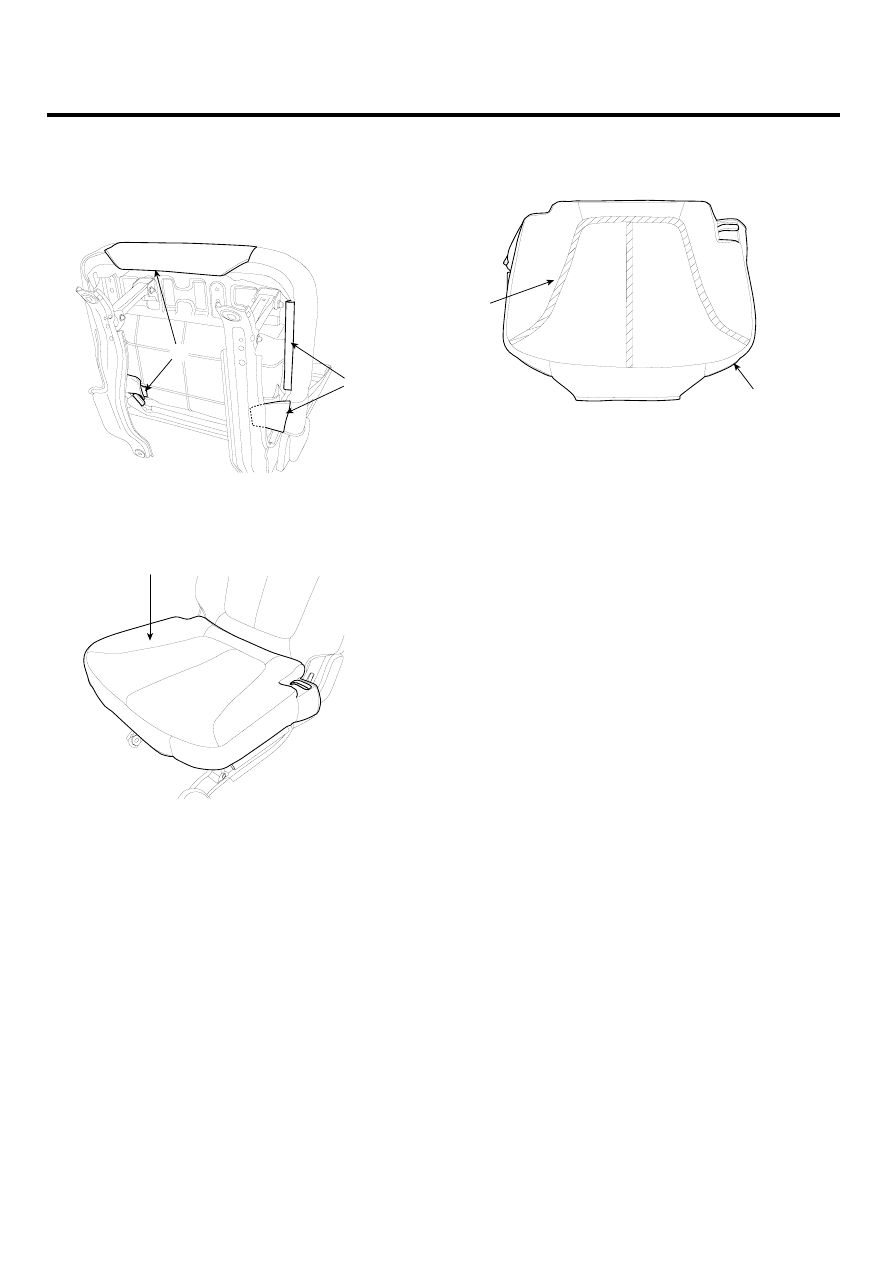

SEAT CUSHION COVER REPLACEMENT

1.

Remove the third seat assembly. (See page BD- 113)

2.

Disconnect the scuff band (A).

A

A

SCMBD6154D

3.

Remove the seat cushion (A).

A

SCMBD6155D

4.

Disconnect the adhesives (A) on the front of seat
cushion, remove the seat cushion cover (B).

A

B

SCMBD6156D

5.

Installation is the reverse of removal.

SEAT

BD -117

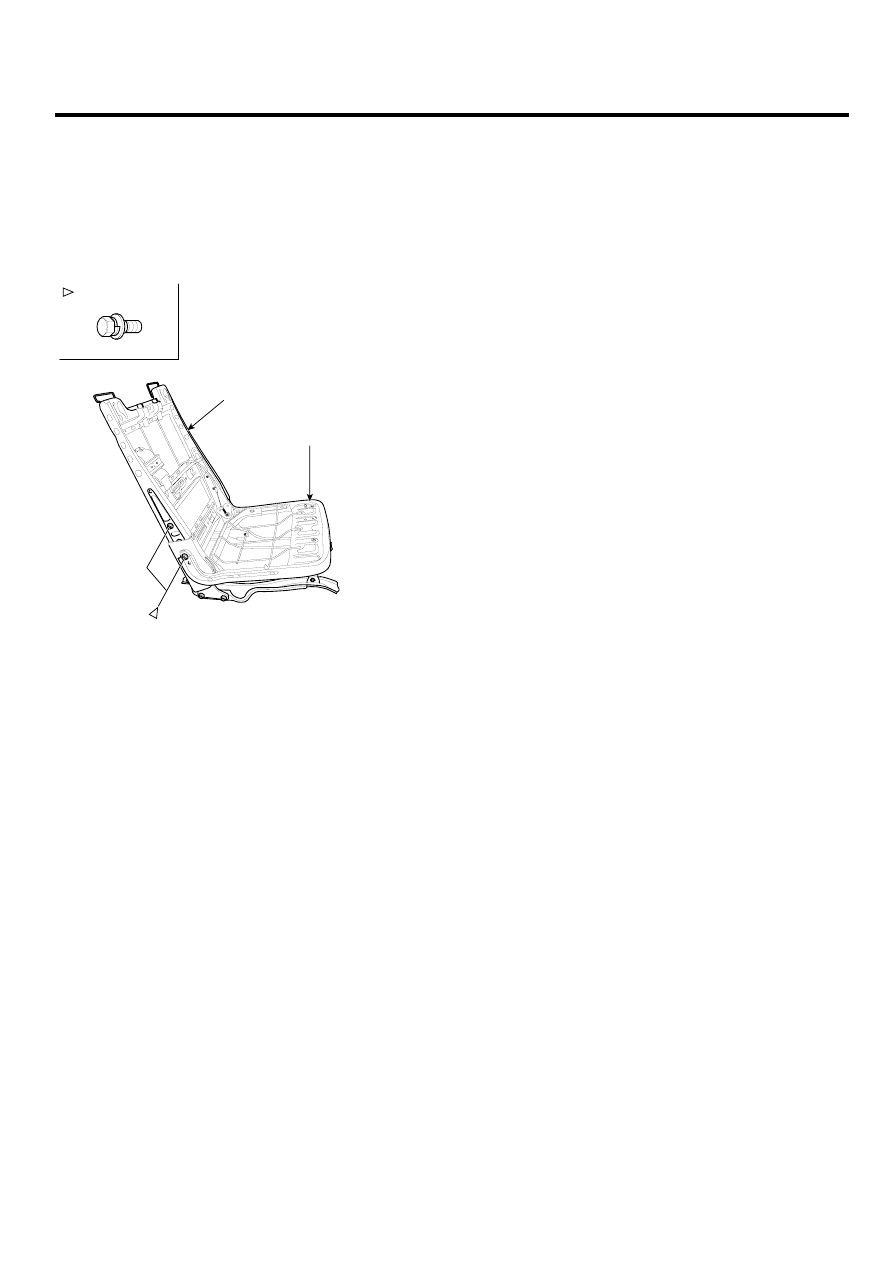

SEAT FRAME REPLACEMENT

1.

Remove the seat back cover. (See page BD- 113)

2.

Remove the seat cushion cover. (See page BD- 116)

3.

After loosening the mounting bolts, then disconnect
the seat back frame (A) and seat cushion frame (B).

A

B

: Bolt Locations, 4

SCMBD6157L

4.

Installation is the reverse of removal.

BD -118

BODY (INTERIOR AND EXTERIOR)

SEAT BELT

REPLACEMENT

E7AFB1F3

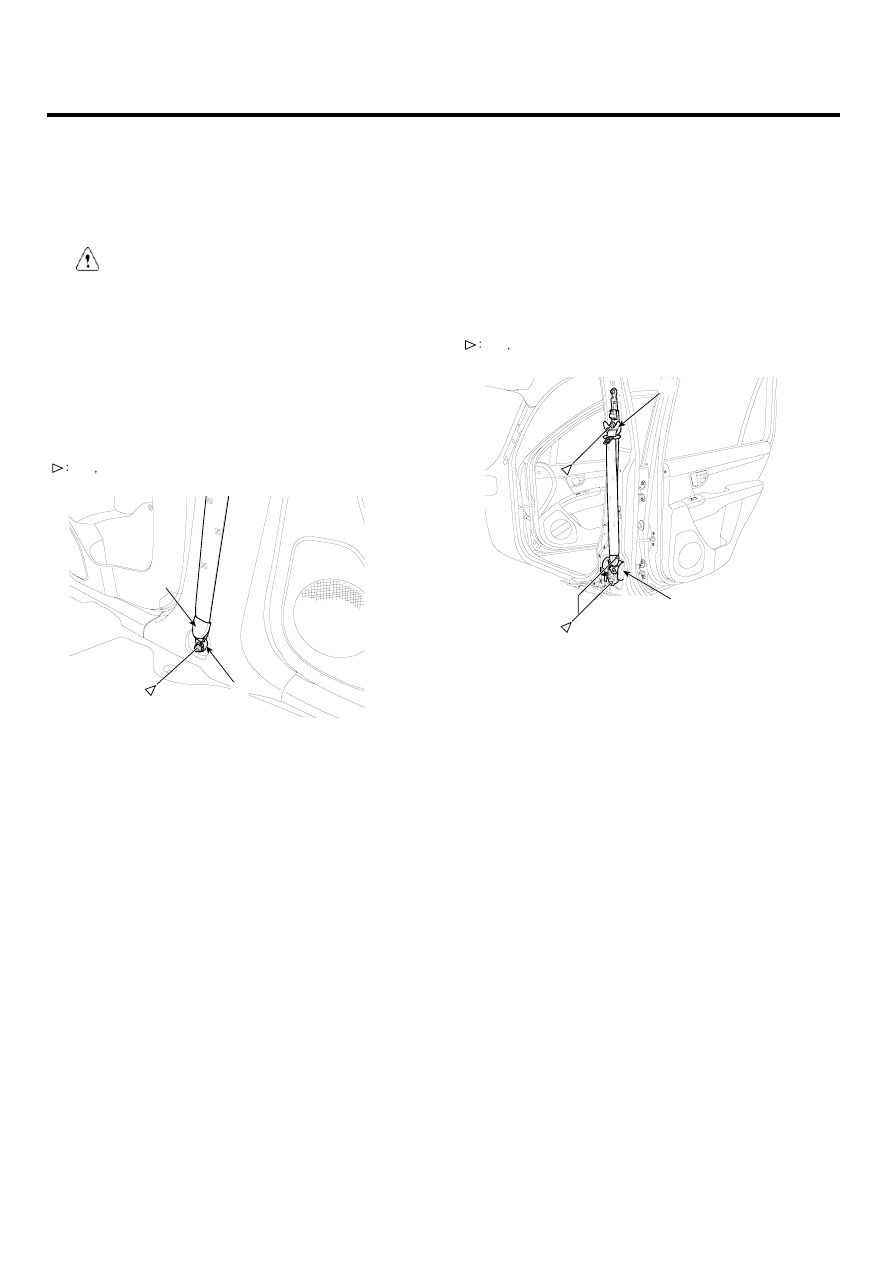

FRONT SEAT BELT REPLACEMENT

CAUTION

-

When installing the belt, make sure not to
damaged the pretensioner.

1.

Remove the following items first.
-

Front seat assembly. (See page BD- 94)

-

Front and rear door scuff trim. (See page BD- 81)

2.

After raise the lower anchor cover (A), loosen the
lower anchor mounting bolt (B).

A

B

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6158L

3.

Remove the center pillar lower trim. (See page BD-
82)

4.

Remove the center pillar upper trim. (See page BD-
82)

5.

Remove the upper anchor (A).

6.

After disconnecting the pretensioner connector lock
pin, remove the connector (B), Loosen the mounting
bolt, then remove the pretensioner (C).

A

C

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6159L

7.

Installation is the reverse of removal.
