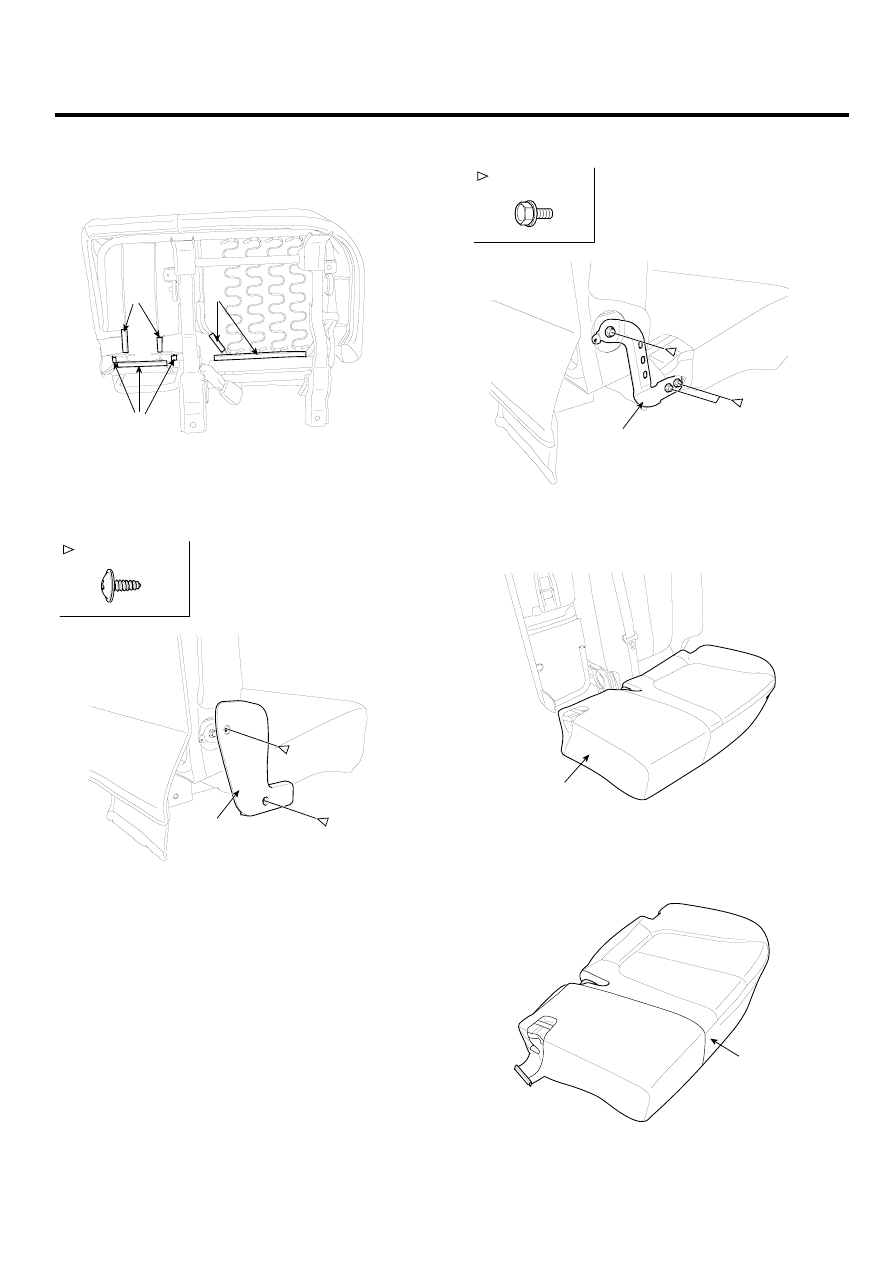

SEAT CHUSION COVER REPLACEMENT

1.

Disconnect the protector (A).

A

A

A

SCMBD6206D

2.

After loosening the mounting screw, then remove the
recliner cover (A).

A

: Screw Locations, 2

SCMBD6193L

3.

Remove the bracket (A).

A

: Bolt Locations, 3

SCMBD6195L

4.

Remove the seat cushion (A).

A

SCMBD6207D

5.

Remove the seat cushion cover (A).

A

SCMBD6208D

6.

Installation is the reverse of removal.

BD -112

BODY (INTERIOR AND EXTERIOR)

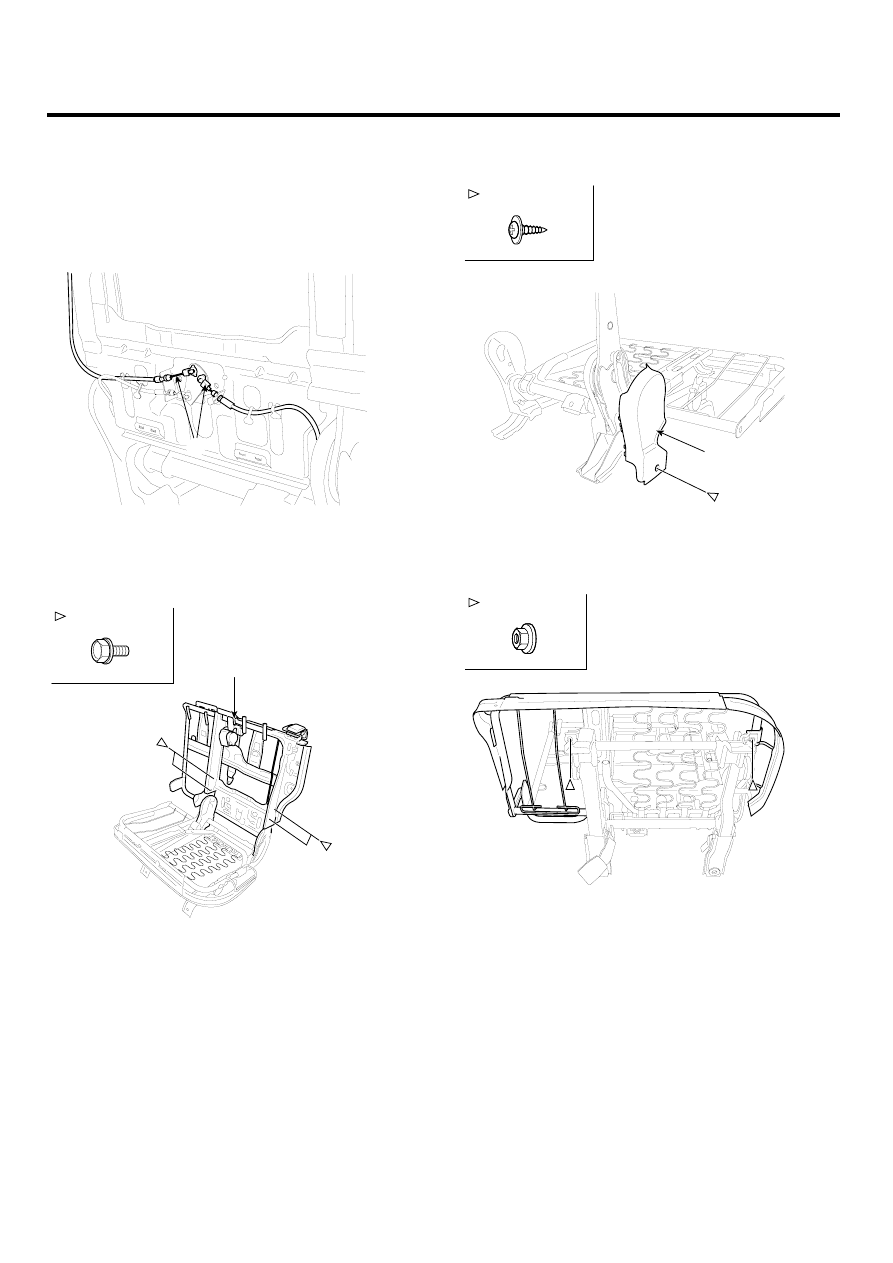

SEAT FRAME REPLACEMENT

1.

Remove the seat back cover. (See page BD- 108)

2.

Remove the seat cushion cover. (See page BD- 111)

3.

Remove the recliner cable (A).

A

SCMBD6209D

4.

After loosening the mounting bolts, then remove the
seat back frame (A).

A

: Bolt Locations, 4

SCMBD6210L

5.

After loosening the mounting screw, then remove the
recliner cover (A).

A

: Screw Locations, 1

SCMBD6211L

6.

Loosen the mounting bolts.

: Nut Locations, 2

SCMBD6212L

SEAT

BD -113

7.

After loosening the mounting bolts, then remove the
seat cushion frame (A).

A

: Bolt Locations, 2

SCMBD6213L

8.

Installation is the reverse of removal.

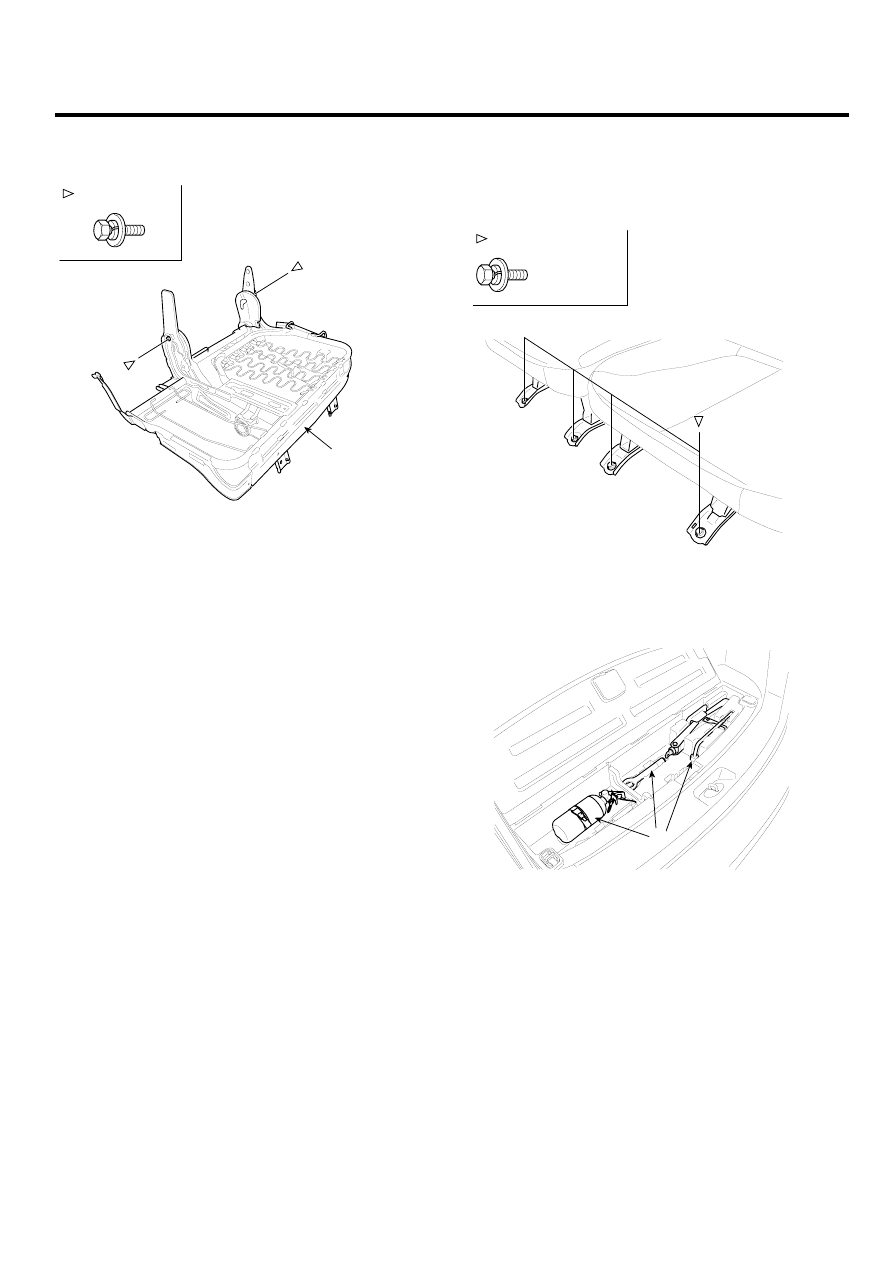

THIRD SEAT

SEAT ASSEMBLY REPLACEMENT

1.

Loosen the mounting bolts.

: Bolt Locations, 4

43.1~64.7 N.m
(4.4~6.6 Kgf.m,
31.8~47.7 lbf.ft)

SCMBD6214L

2.

Remove the extinguisher and tool (A).

A

SCMBD6219D

BD -114

BODY (INTERIOR AND EXTERIOR)

3.

After loosening the mounting screw, then remove the
luggage flower box (A).

A

: Screw Locations, 3

SCMBD6215L

4.

Loosen the mounting bolts.

A

: Bolt Locations, 4

43.1~64.7 N.m
(4.4~6.6 Kgf.m,
31.8~47.7 lbf.ft)

SCMBD6216L

5.

Installation is the reverse of removal.

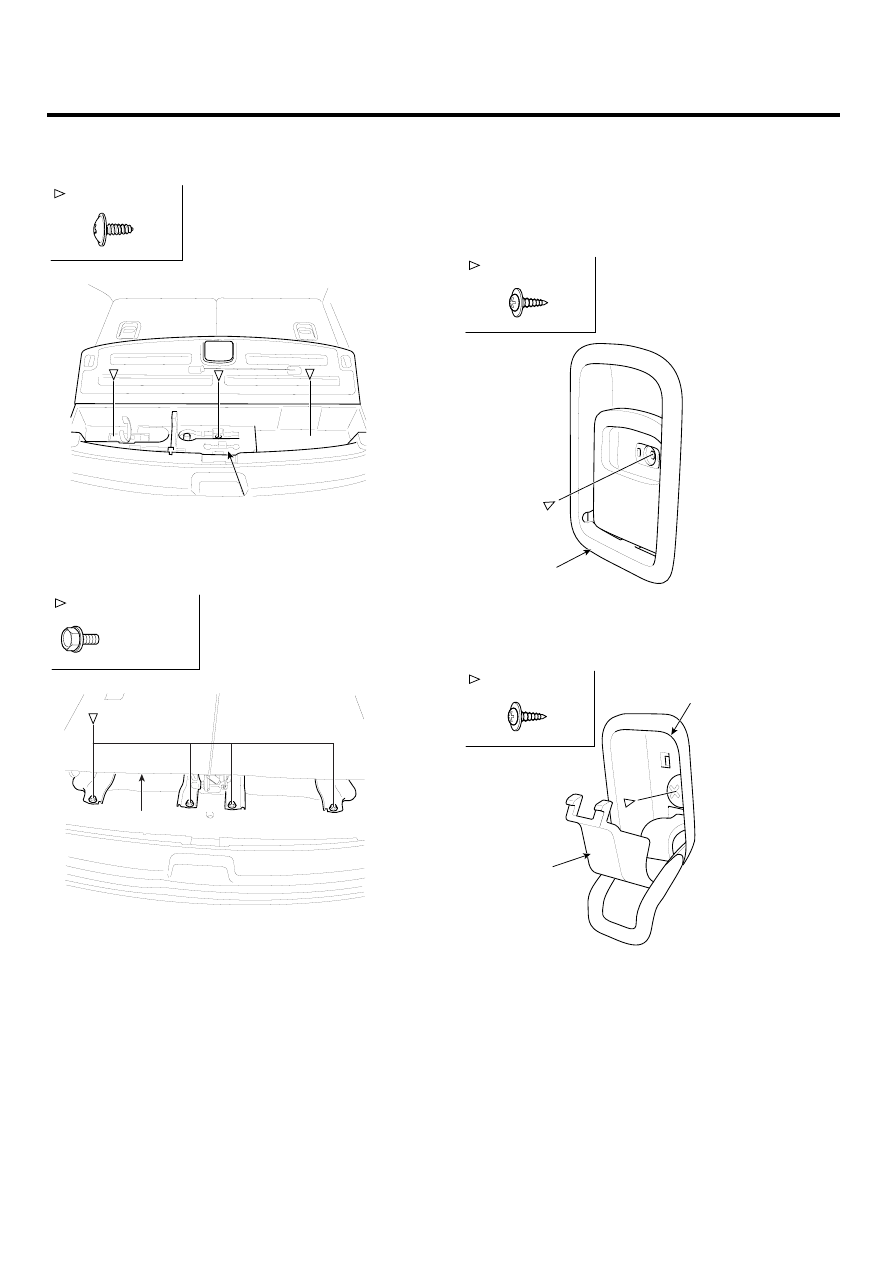

SEAT BACK COVER REPLACEMENT

1.

Remove the third seat assembly. (See page BD- 113)

2.

After loosening the mounting screw, then remove the
recliner lever cover (A).

A

: Screw Locations, 1

SCMBD6147L

3.

Remove the hook (A).

A

B

: Screw Locations, 1

SCMBD6148L
