SEAT

BD -107

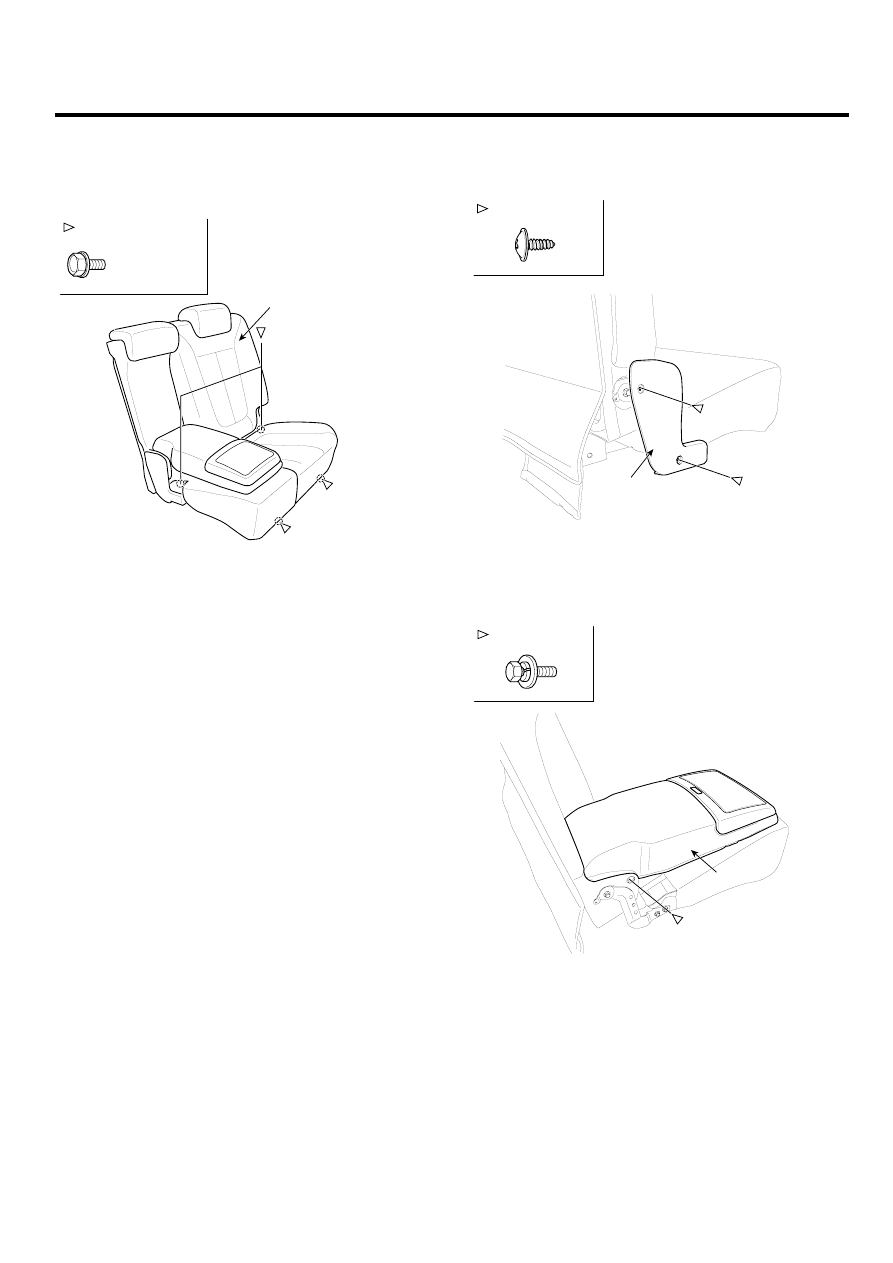

SEAT ASSEMBLY REPLACEMENT(LH)

1.

After loosening the mounting bolts, then remove the
seat assembly (A).

A

: Bolt Locations, 4

43.1~64.7 N.m
(4.4~6.6 Kgf.m,
31.8~47.7 lbf.ft)

SCMBD6192L

2.

Installation is the reverse of removal.

ARMREST ASSEMBLY REPLACEMENT

1.

Remove the recliner cover (A).

A

: Screw Locations, 2

SCMBD6193L

2.

After loosening the mounting bolt, then remove the
assembly (A) armrest.

A

: Bolt Locations, 1

SCMBD6194L

3.

Installation is the reverse of removal.

BD -108

BODY (INTERIOR AND EXTERIOR)

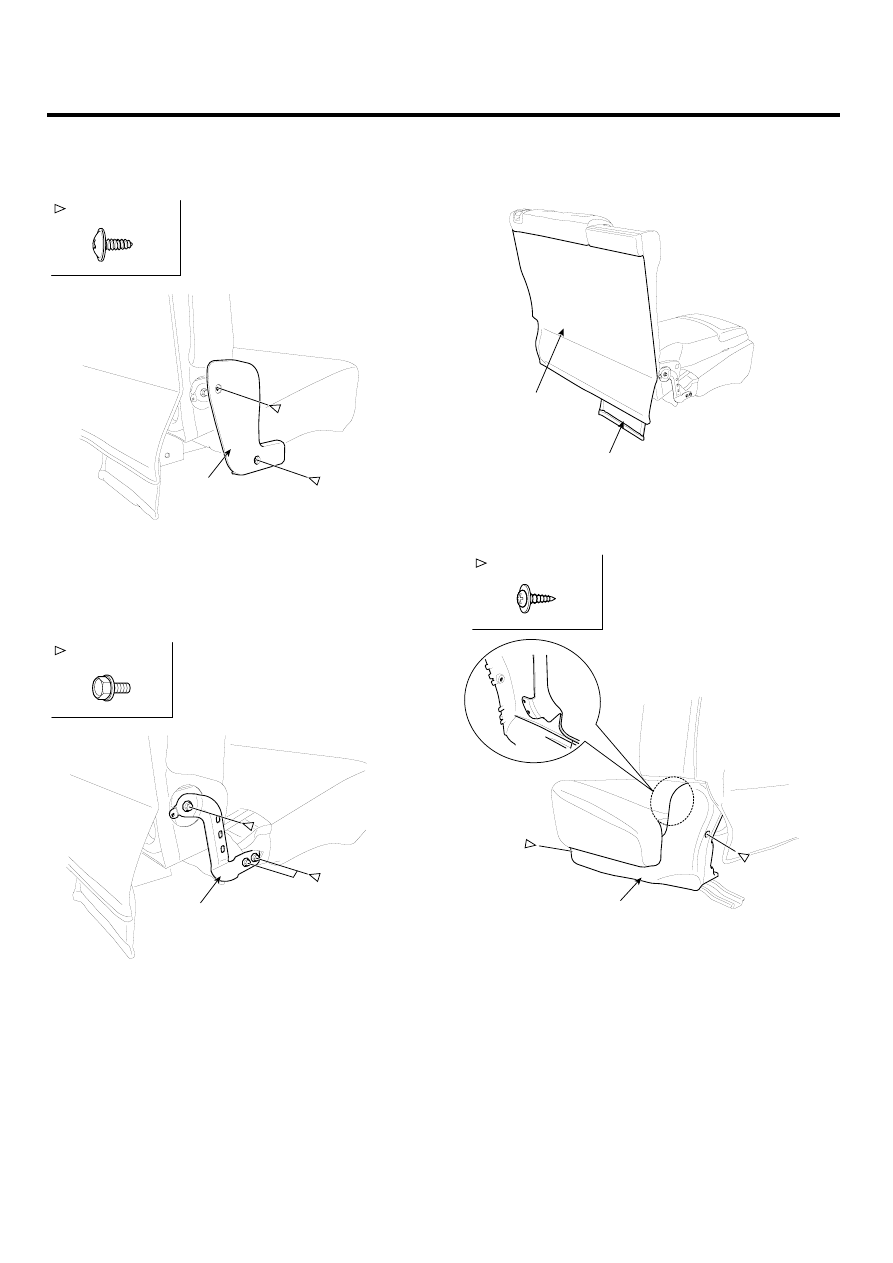

SEAT BACK COVER REPLACEMENT

1.

Remove the recliner cover (A).

A

: Screw Locations, 2

SCMBD6193L

2.

Remove the armrest assembly. (See page BD- 107)

3.

Remove the recliner mounting bracket (A).

A

: Bolt Locations, 3

SCMBD6195L

4.

Disconnect the scuff band (A).

5.

Remove the seat back panel (B).

B

A

SCMBD6196D

6.

Remove the recliner cover (A).

A

: Screw Locations, 2

SCMBD6197L

SEAT

BD -109

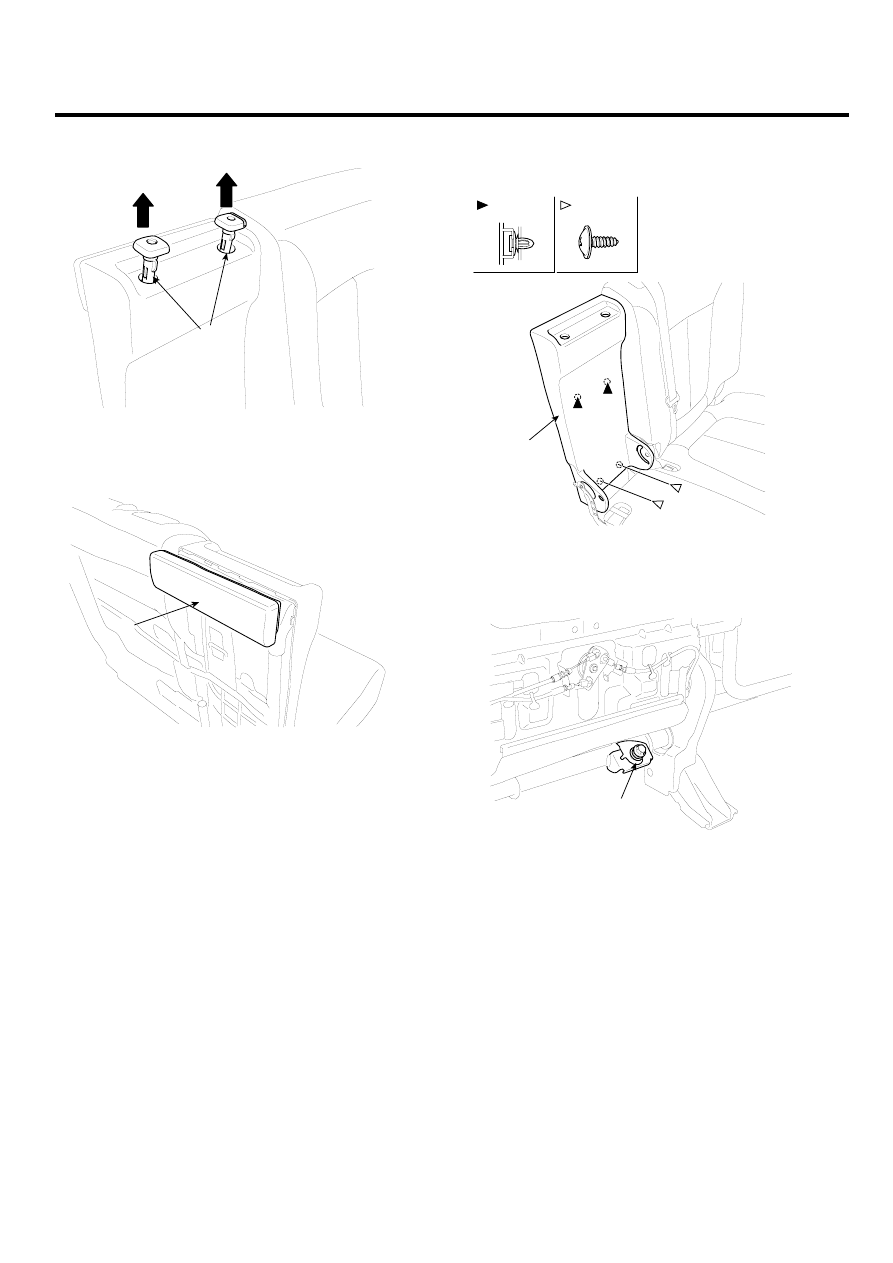

7.

Remove the headrest and headrest guide (A).

A

SCMBD6198D

8.

Remove the cover (A).

A

SCMBD6199D

9.

After loosening the mounting screw, then remove the
armrest cover (A).

A

Fastener Locations

: Clip, 2

: Screw, 2

SCMBD6200L

10. Remove the seat belt lower anchor (A).

A

SCMBD6201D

BD -110

BODY (INTERIOR AND EXTERIOR)

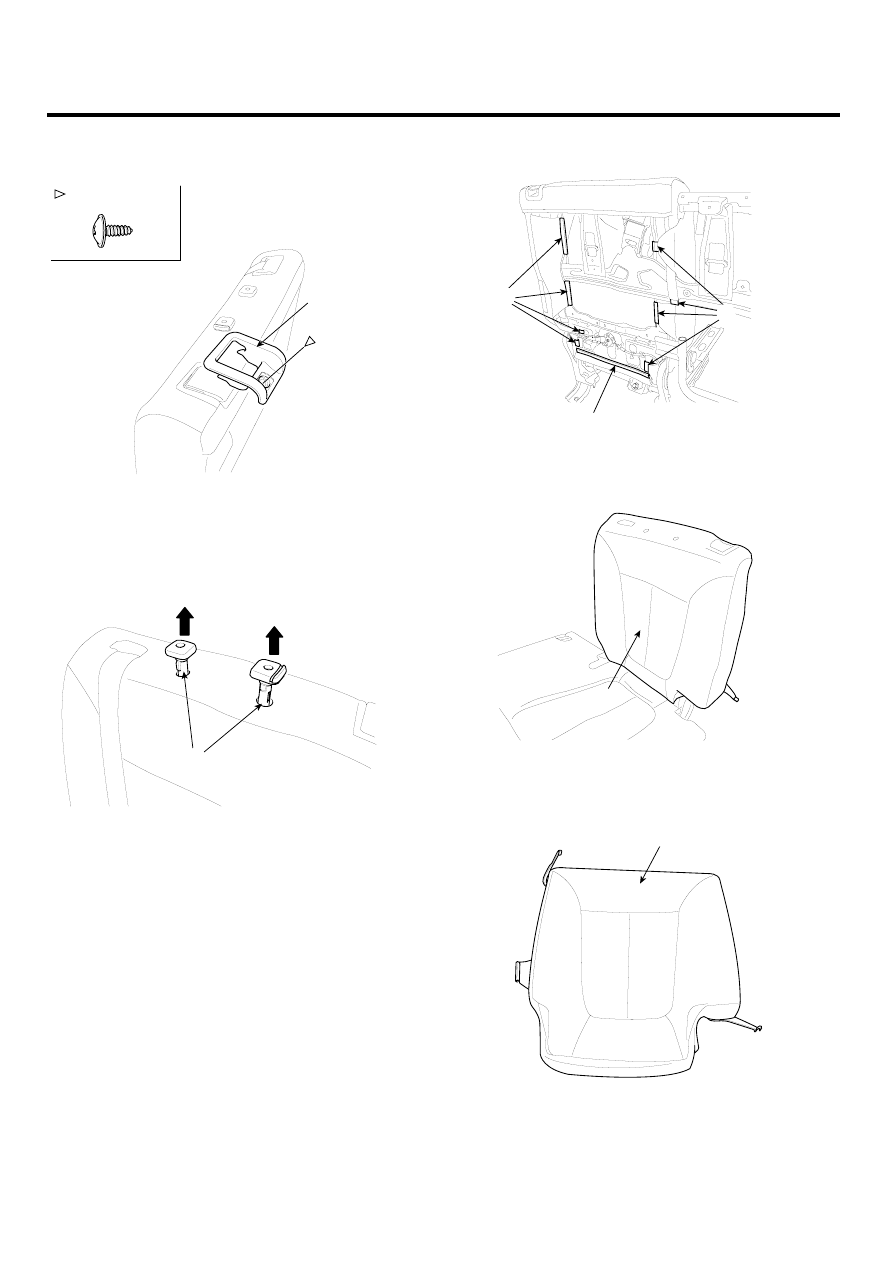

11. After loosening the mount screw, then remove the re-

cliner lever cover (A).

A

: Screw Locations, 1

SCMBD6202L

12. Remove the headrest and headrest guide (A).

A

SCMBD6504D

13. Disconnect the protector (A).

A

A

A

SCMBD6203D

14. Remove the seat back (A).

A

SCMBD6204D

15. Remove the seat back cover (A).

A

SCMBD6205D

16. Installation is the reverse of removal.
