BD -103

3.

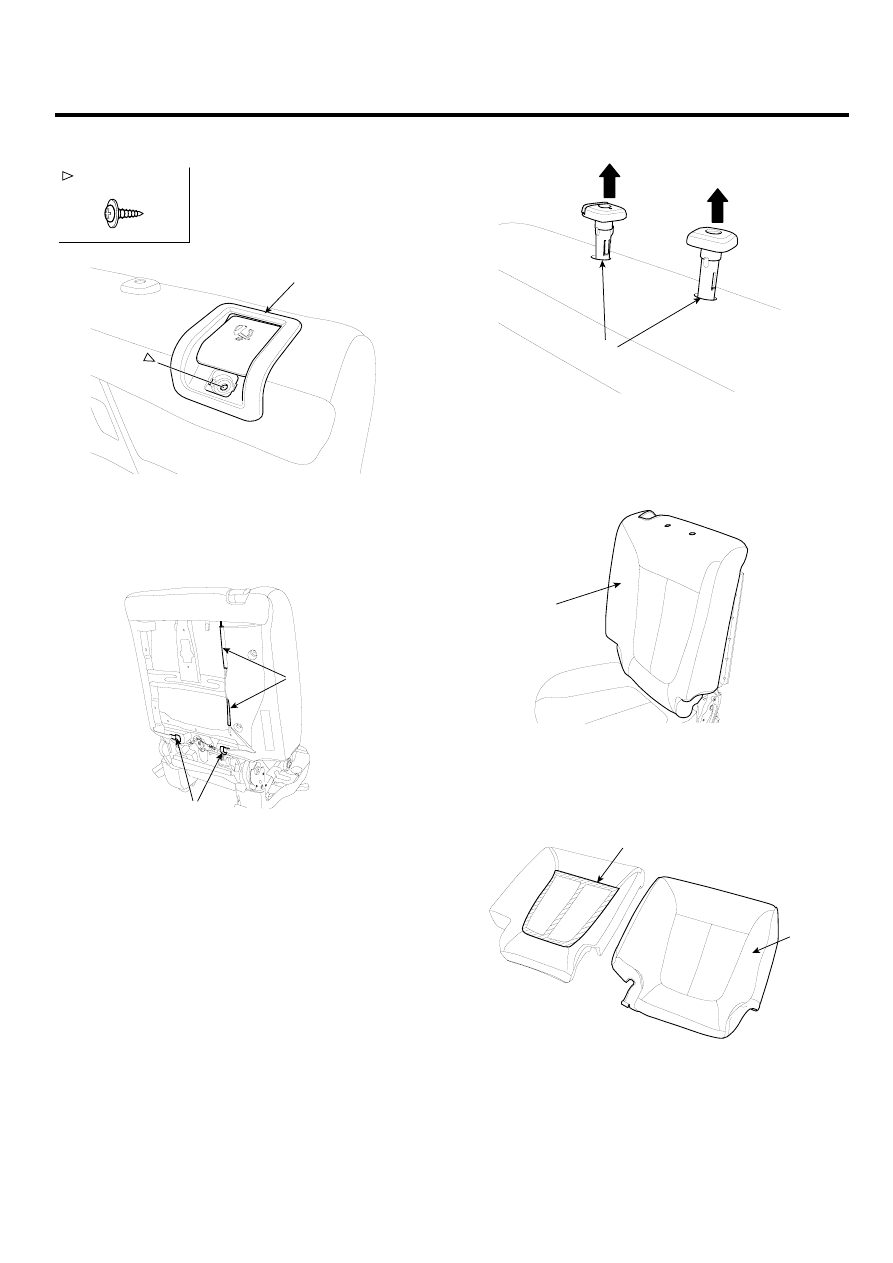

Remove the recliner lever cover (A).

A

: Screw Locations, 1

SCMBD6130L

4.

Disconnect the protector (A).

A

A

SCMBD6131D

5.

Remove the headrest and headrest guide (A).

A

SCMBD6132D

6.

Remove the seat back (A).

A

SCMBD6133D

7.

Remove the seat back cover (B).

B

A

SCMBD6134D

8.

Installation is the reverse of removal.

BD -104

BODY (INTERIOR AND EXTERIOR)

SEAT CUSHION COVER REPLACEMENT

1.

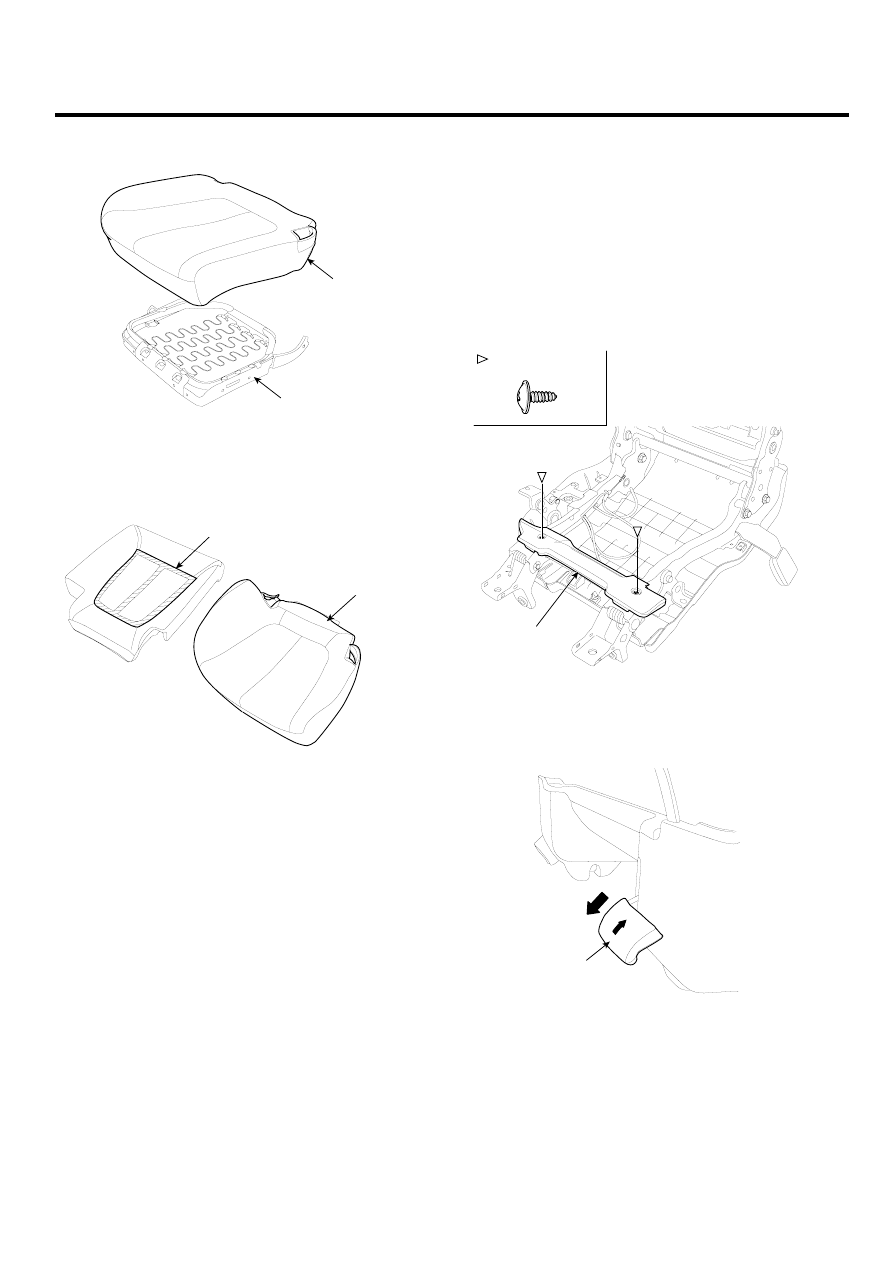

Remove the cover (A).

A

SCMBD6135D

2.

Loosen the seat cushion (A) mounting bolts.

A

: Bolt Locations, 2

SCMBD6136L

3.

After loosening the mounting bolts, then remove the
seat cushion (A).

A

: Bolt Locations, 2

SCMBD6137L

4.

Disconnect the scuff bend (A).

A

A

A

SCMBD6138D

SEAT

BD -105

5.

Remove the seat cushion (A).

A

B

SCMBD6139D

6.

Disconnect the adhesives (A) on the front of seat
cushion, remove the seat cushion cover (B).

B

A

SCMBD6140D

7.

Installation is the reverse of removal.

SEAT FRAME REPLACEMENT

1.

Remove the recliner cover. (See page BD- 102)

2.

Remove the headrest and headrest guide. (See page
BD- 103)

3.

Remove the seat back cover. (See page BD- 102)

4.

Remove the seat cushion cover. (See page BD- 104)

5.

Remove the cover (A).

A

: Screw Locations, 2

SCMBD6141L

6.

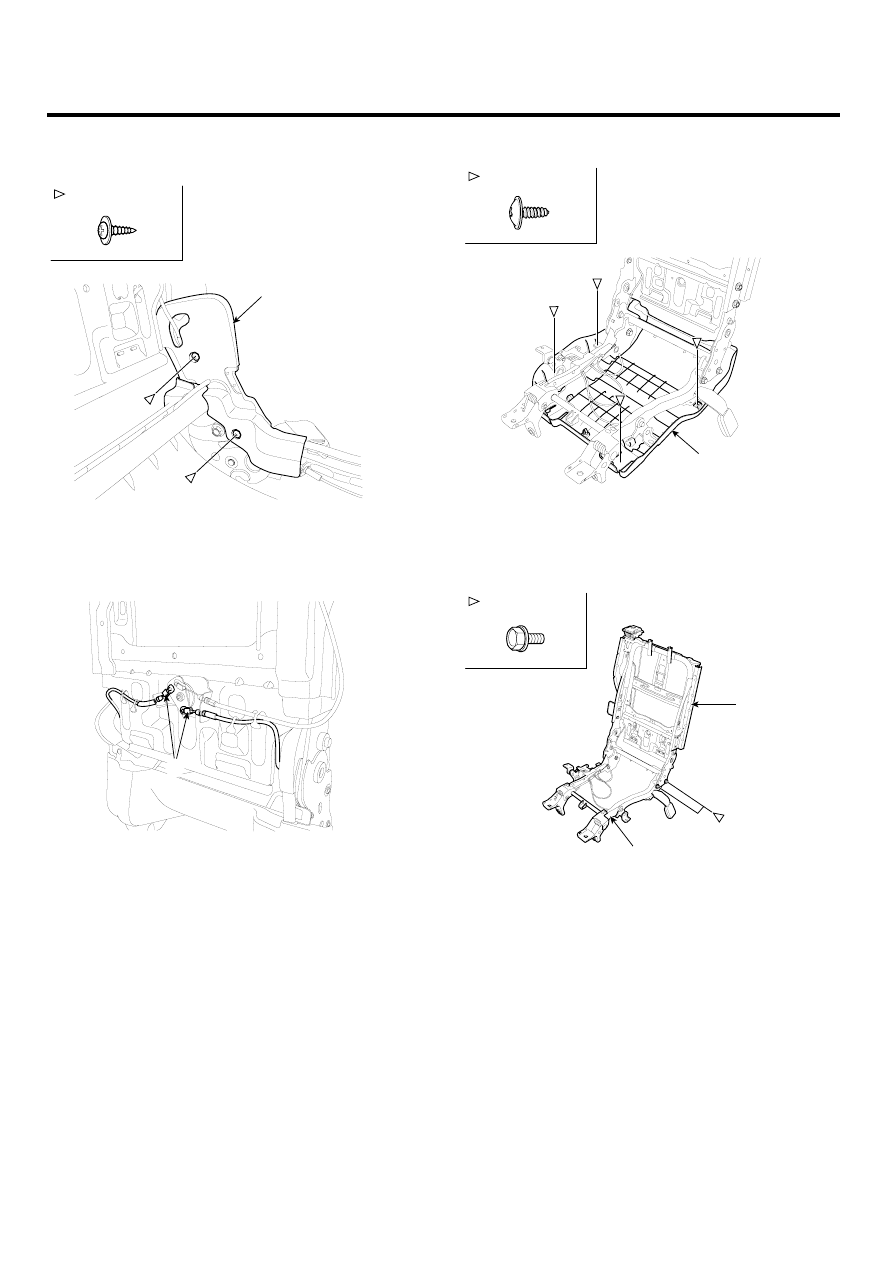

Remove the recliner lever (A).

A

SCMBD6142D

BD -106

BODY (INTERIOR AND EXTERIOR)

7.

After loosening the mounting screw, then remove the
recliner cover (A).

A

: Screw Locations, 2

SCMBD6143L

8.

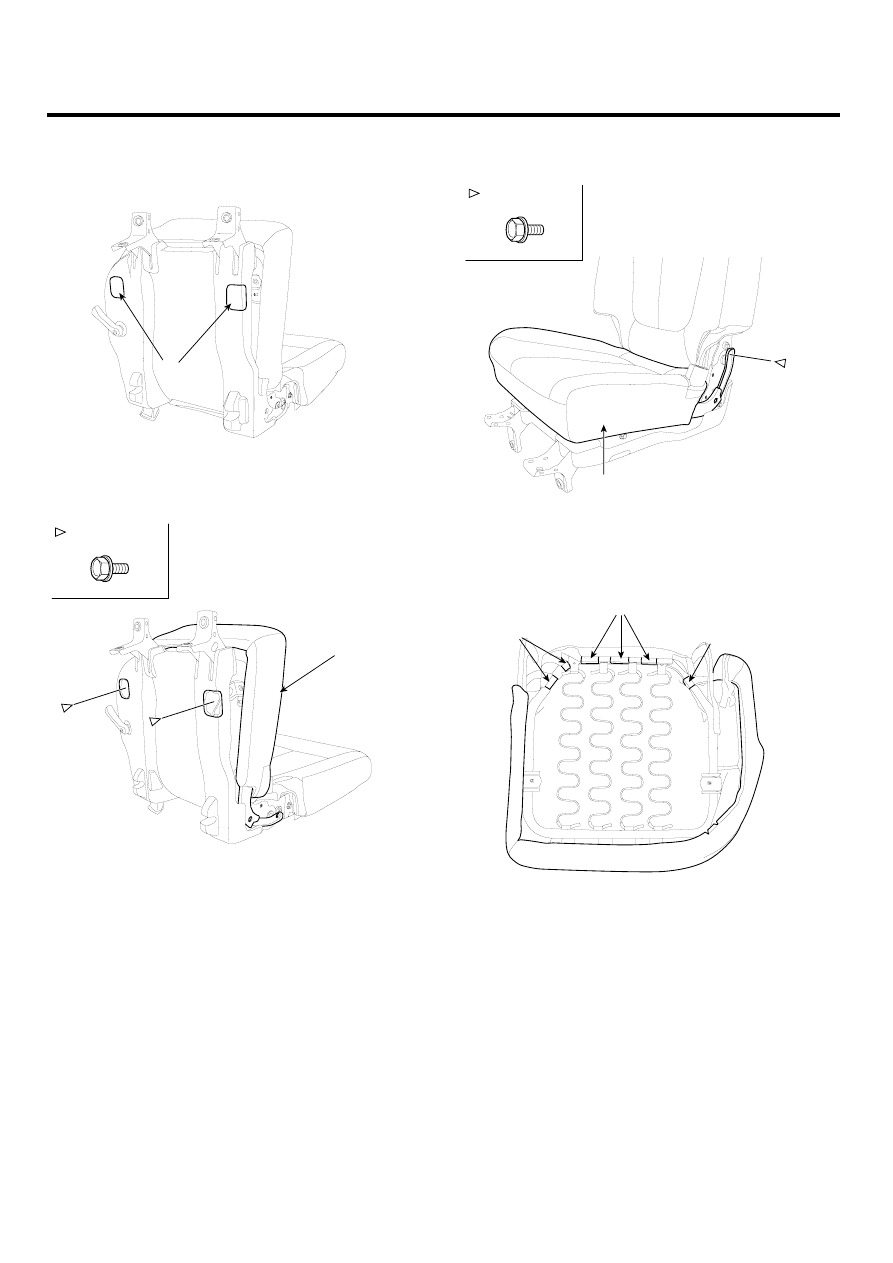

Remove the recliner cable (A).

A

SCMBD6144D

9.

Remove the cover (A).

A

: Screw Locations, 4

SCMBD6145L

10. After loosening the mounting bolts, then disconnect

the seat back frame (A) and seat cushion frame (B).

A

B

: Bolt Locations, 4

SCMBD6146L

11. Installation is the reverse of removal.
