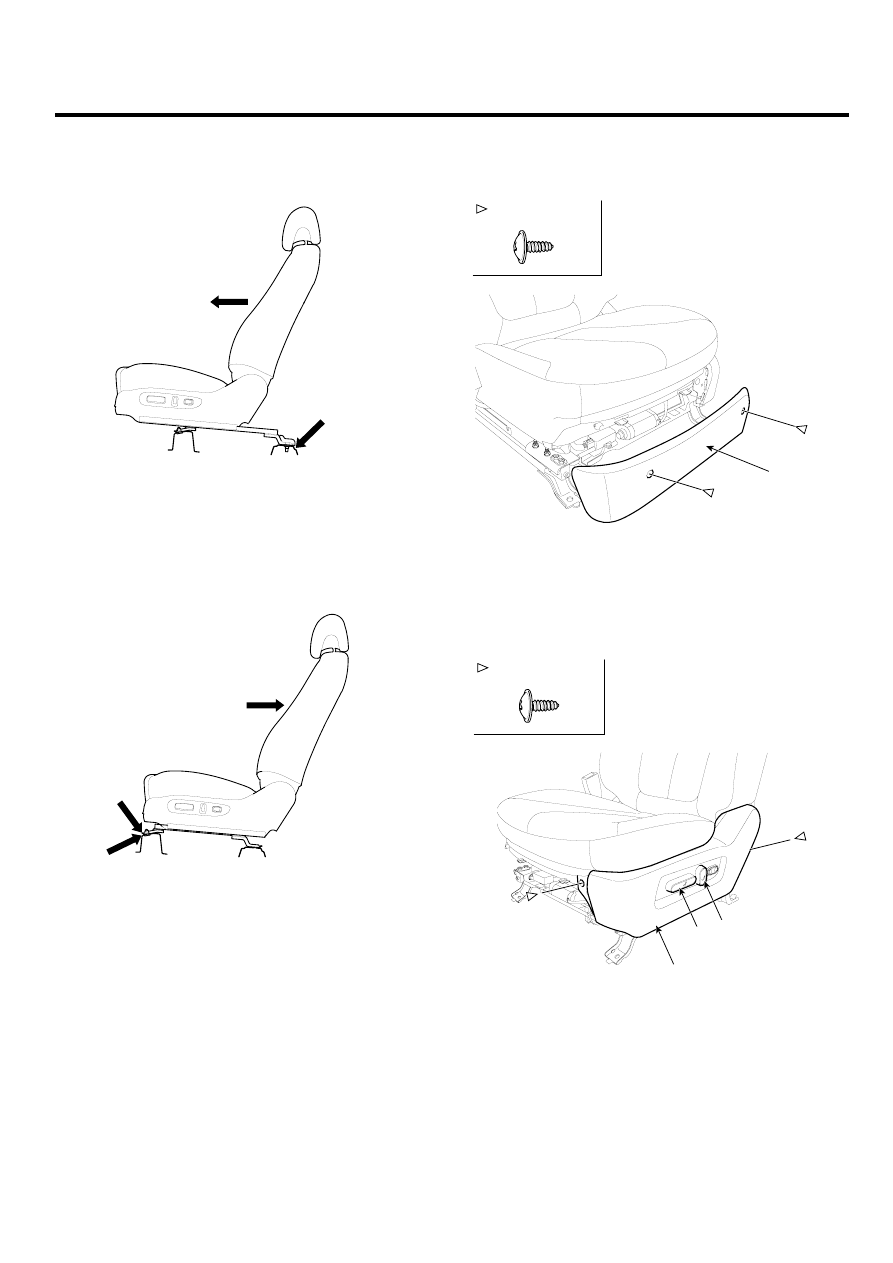

SEAT

BD -95

-

Set the seat into the most rearward position.
Check the front mounting bolt completely.

ESBF306A

-

Check that the seat operates to and fro
smoothy and the locking portion locks prop-
erly.

ESBF307A

RECLINER COVER REPLACEMENT

1.

Remove the front cover (A).

A

: Screw Locations, 2

SCMBD6114L

2.

Remove the recliner rever (A) and sliding rever (B).

3.

Loosen the recliner mounting screw and clip, then re-
move the recliner cover (C).

A

B

C

: Screw Locations, 2

SCMBD6115L

4.

Installation is the reverse of removal.

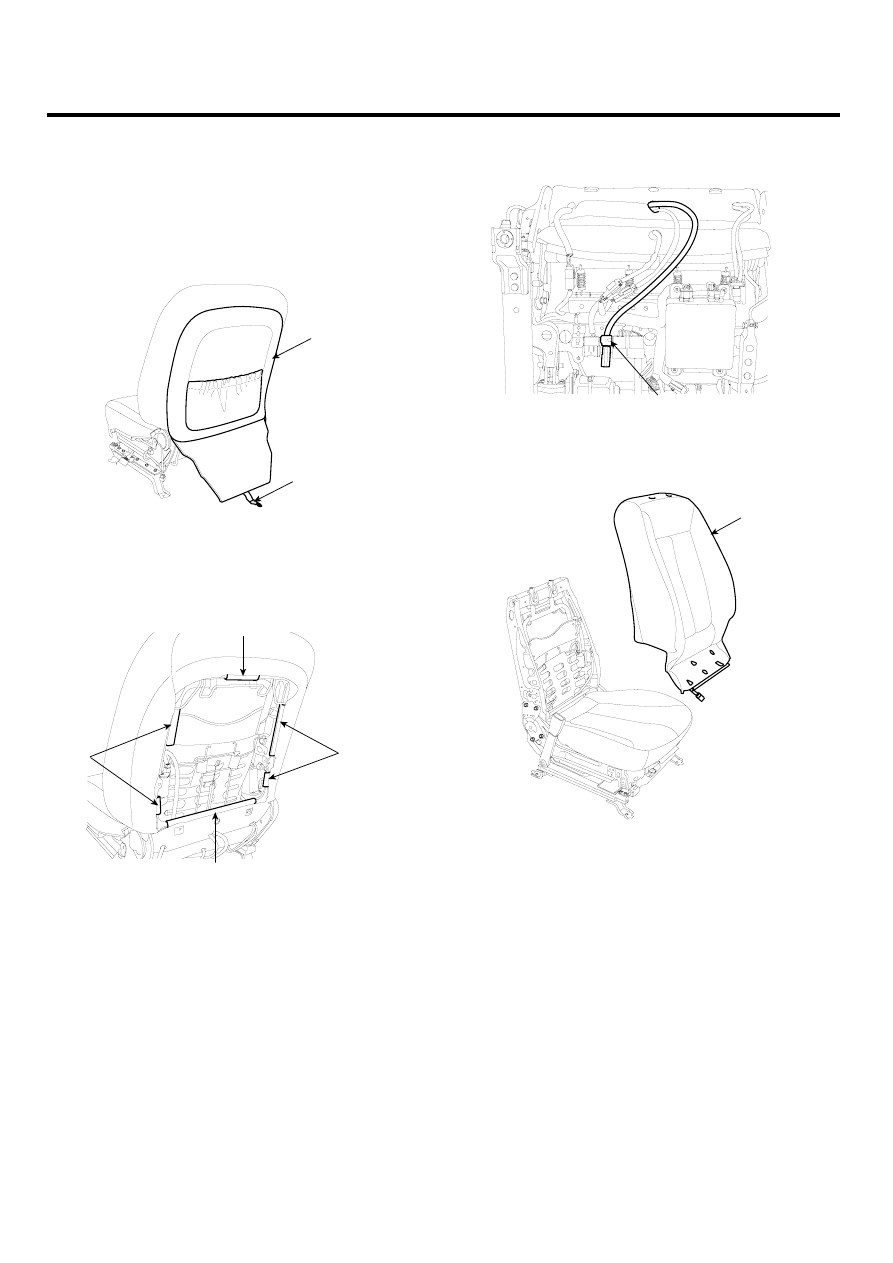

BD -96

BODY (INTERIOR AND EXTERIOR)

SEAT BACK COVER REPLACEMENT

1.

Remove front seat assembly. (See page BD- 94)

2.

Remove the recliner cover. (See page BD- 95)

3.

After disconnecting the scuff band (A), remove the
seat back panel (B).

A

B

SCMBD6116D

4.

Remove the headrest and headrest guide.

5.

Disconnect the protector (A) from the back frame.

A

A

A

A

SCMBD6117D

6.

Disconnect the connector (A).

A

SCMBD6118D

7.

Remove the seat back(A).

A

SCMBD6119D

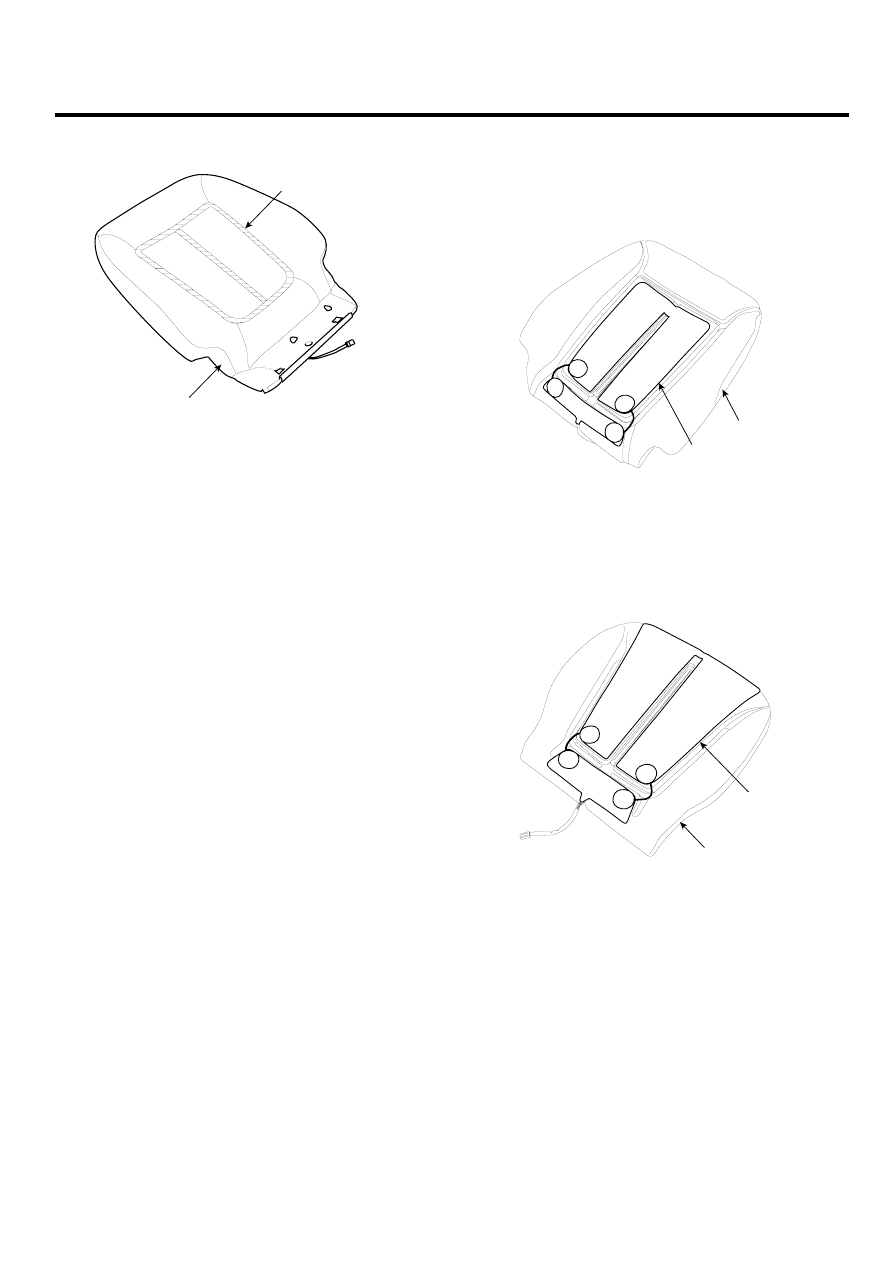

SEAT

BD -97

8.

Remove the seat back cover (A).

A

B

SCMBD6120D

9.

Installation is the reverse of removal.

SEAT BACK HEATER REPLACEMENT

1.

Remove the seat back cover. (See page BD- 96)

2.

Seat back pad replacement (A).

A

B

SCMBD6126D

SEAT CUSHION HEATER REPLACEMENT

1.

Remove the seat back cover. (See page BD- 98)

2.

Seat cushion pad replacement (A).

A

B

SCMBD6127D

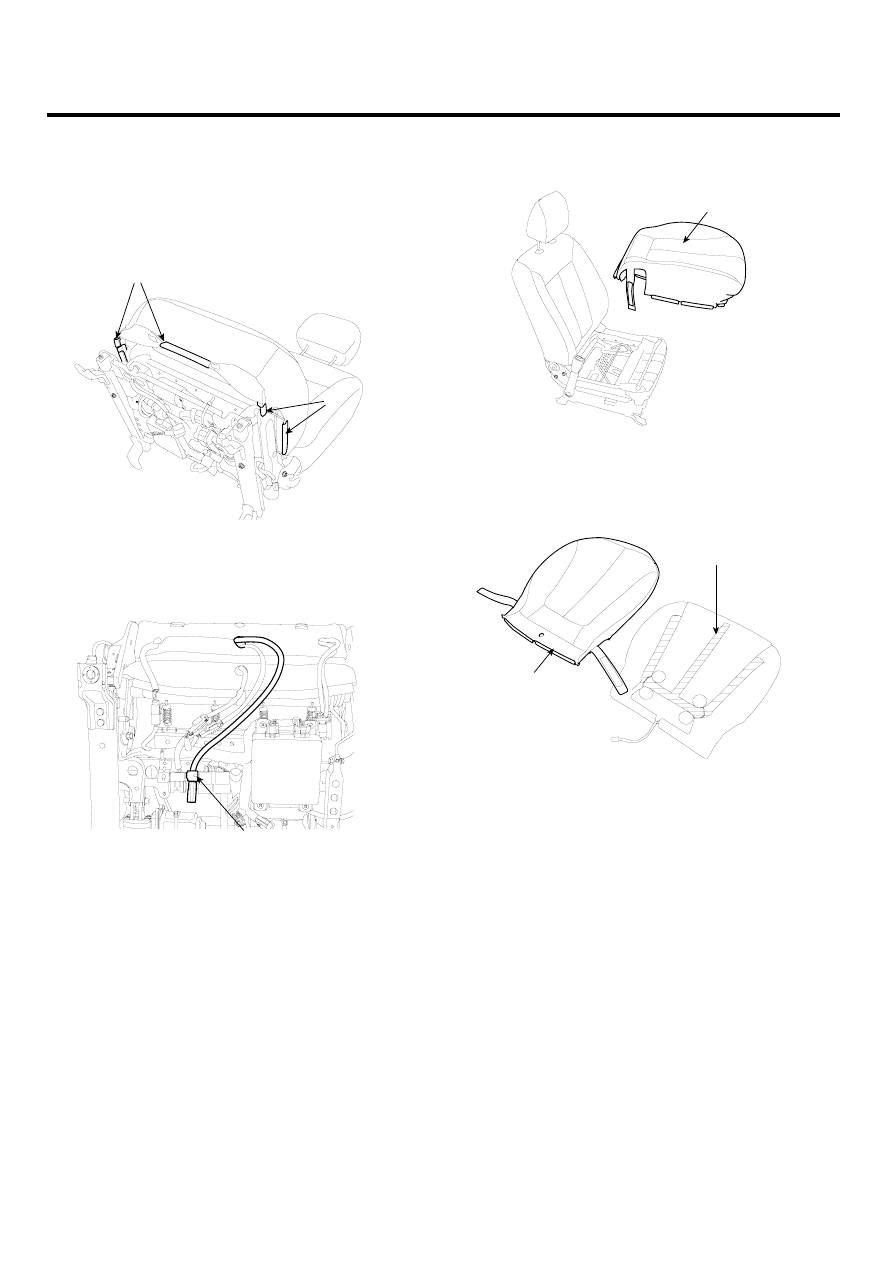

BD -98

BODY (INTERIOR AND EXTERIOR)

SEAT CUSHION COVER REPLACEMENT

1.

Remove front seat assembly. (See page BD- 94)

2.

Remove the recliner cover. (See page BD- 95)

3.

Disconnect the protector (A).

A

A

SCMBD6121D

4.

Disconnect the connector (A).

A

SCMBD6118D

5.

After removing the hog-ring clip (A) on the front of seat
cushion and remove the seat cushion cover (B).

A

SCMBD6122D

6.

Disconnect the adhesives (A) on the front of seat
cushion, remove the cushion cover (B).

A

B

SCMBD6123D

7.

Installation is the reverse of removal.
