INTERIOR

BD -87

INSTALLTION

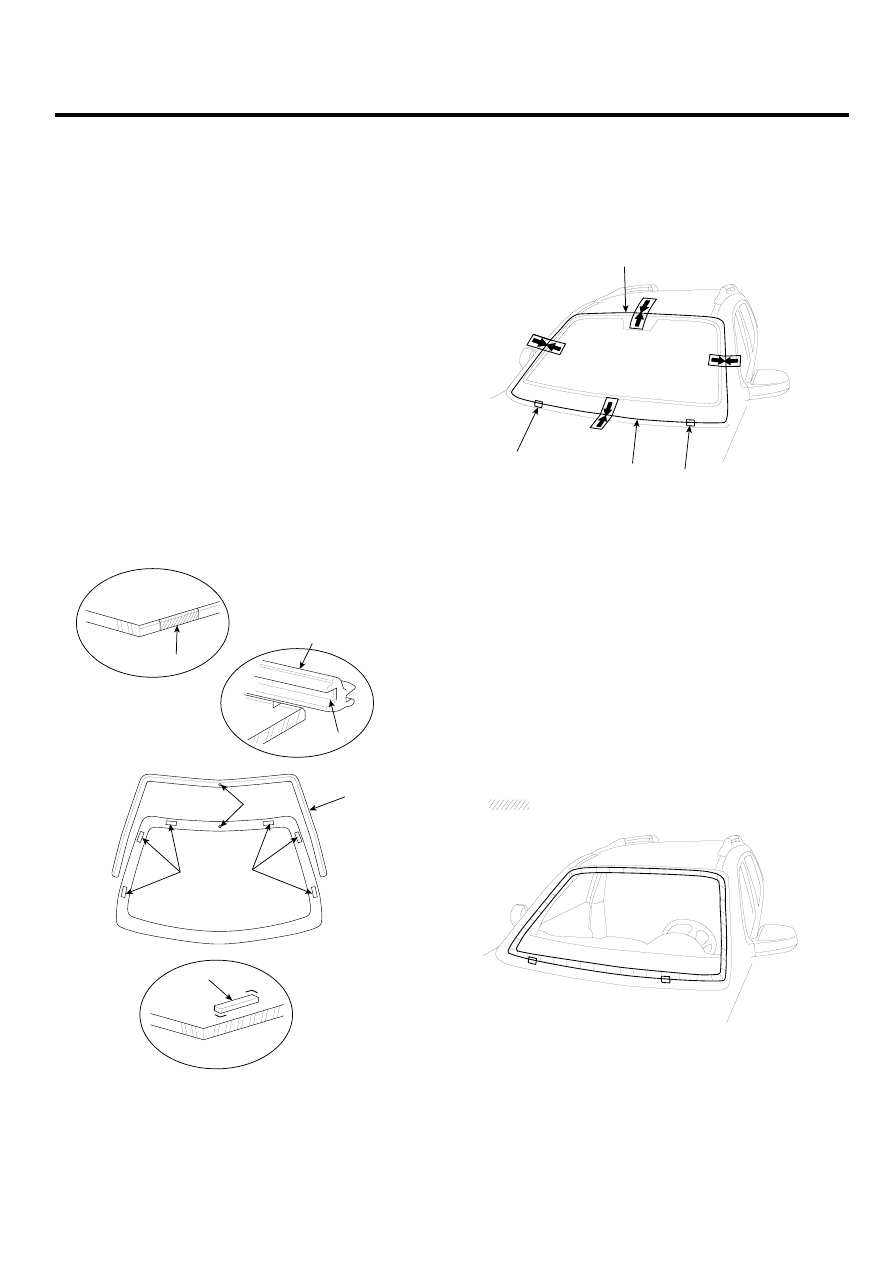

1.

With a knife, scrape the old adhesive smooth to a
thickness of about 2mm (0.08 in.) on the bonding
surface around the entire windshield opening flange:
-

Do not scrape down to the painted surface of the
body; damaged paint will interfere with proper
bonding.

-

Remove the rubber dam and fasteners from the
body.

-

Mask off surrounding surfaces before painting.

2.

Clean the bonding surface with a sponge dampened
in alcohol. After cleaning, keep oil, grease and water
from getting on the clean surface.

3.

Apply the glass primer (A) to the side of the windshield
glass edge and stick the both-sided adhesive tape (B)
on the inside of molding (C).

4.

When attaching the molding, make it in line (D) with
the windshield glass and attach the windshield glass
pad (E)to the designated place.

A

B

B

C

E

D

E

E

ASIE070E

5.

Install the spacer (A) install the windshield glass (B)
temporarily with making sure to position them on the
center, and then place the alignment mark (C).

6.

Remove the windshield.

C

A

A

B

ASIE070F

7.

With a sponge, apply a light coat of body primer to
the original adhesive remaining around the windshield
opening flange. Let the body primer dry for at least 10
minutes.
-

Do not apply glass primer to the body, and be
careful not to mix up glass and body primer
sponges.

-

Never touch the primed surfaces with your hands.

-

Mask off the dashboard before painting the
flange.

: Apply body primer here.

LSIE070H

BD -88

BODY (INTERIOR AND EXTERIOR)

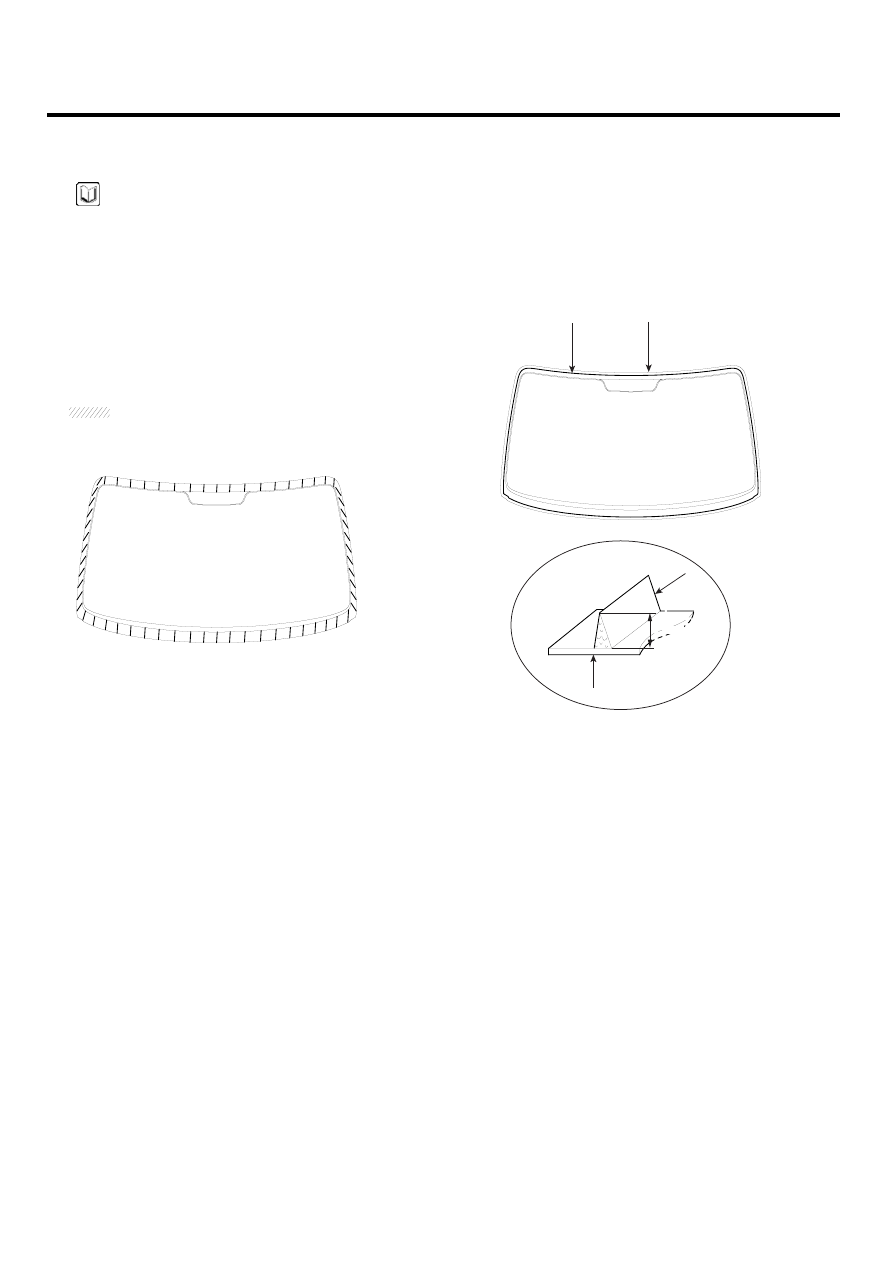

8.

Apply a light coat of glass primer to the outside of the
fasteners.

NOTE

-

Never touch the primed surface with your hand.
If you do, the adhesive may not bond to the glass
Properly, causing a leak after the windshield
glass is installed.

-

Do not apply body primer to the glass.

-

Keep water, dust, and abrasive materials away
from the primer.

: Apply glass primer here.

LSIE070G

9.

Pack adhesive into the cartridge without air pockets
to ensure continuous delivery. Put the cartridge in a
caulking gun, and run a bead of adhesive (A) around
the edge of the windshield (B) between the fastener
(C) and molding (D) as shown.
Apply the adhesive within 30 minutes after applying
the glass primer.
Make a slightly thicker bead at each corner.

A

B

B

A

12.5mm

ASIE070I

INTERIOR

BD -89

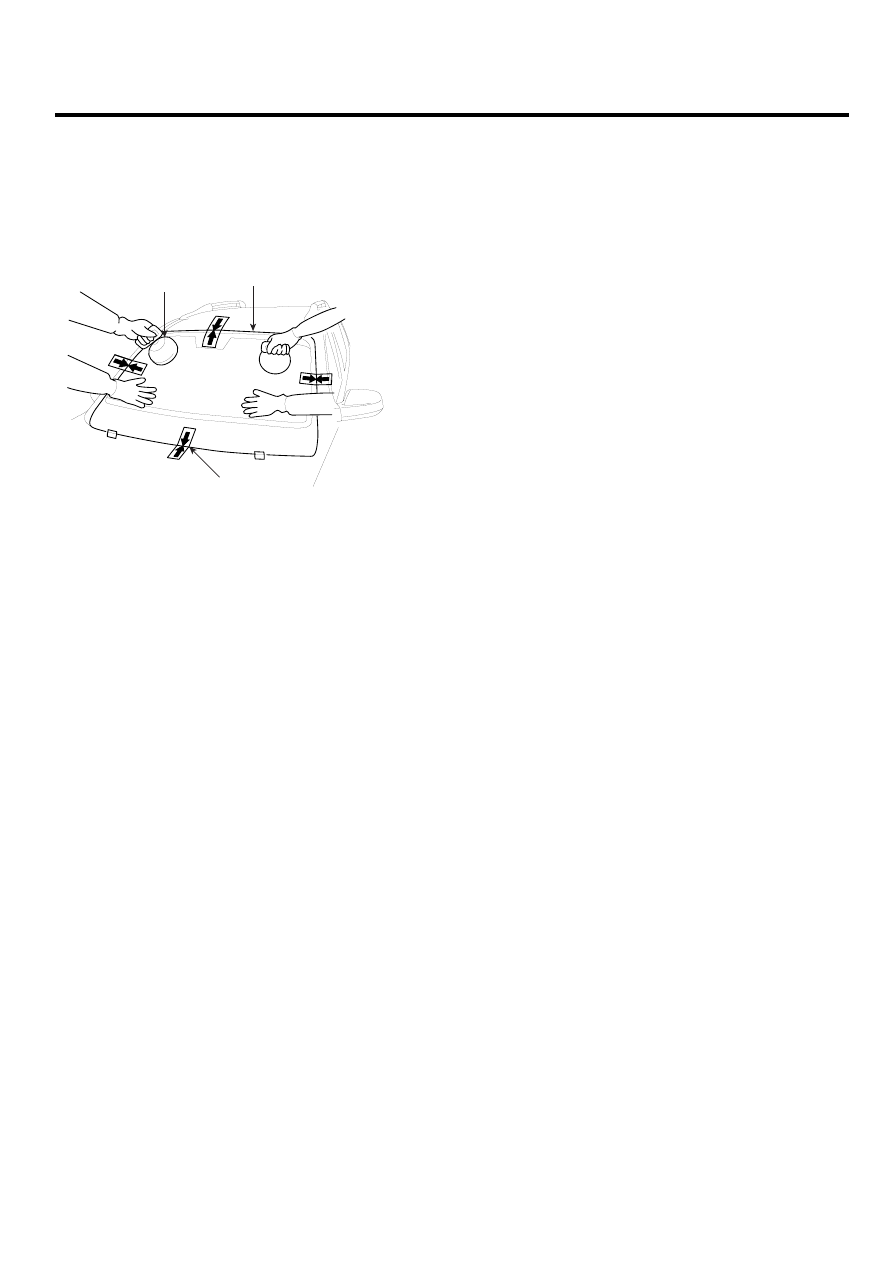

10. Use suction cups (A) to hold the windshield over the

opening, align it with the alignment marks (B) made
in step 15, and set it down on the adhesive. Lightly
push on the windshield until its edges are fully seated
on the adhesive all the way around. Do not open or
close the doors until the adhesive is dry.

C

A

B

ASIE070J

11. Scrape or wipe the excess adhesive off with a putty

knife or towel. To remove adhesive from a painted
surface or the windshield, wipe with a soft shop towel
dampened with alcohol.

12. Let the adhesive dry for at least one hour, then spray

water over the windshield and check for leaks. Make
leaking areas, and let the windshield dry, then seal
with sealant:
-

Let the vehicle stand for at least four hours after
windshield installation. If the vehicle has to be
used within the first four, it must be driven slowly.

-

Keep the windshield dry for the first hour after
installation.

13. Reinstall all remaining removed parts. Install the

rearview mirror after the adhesive has dried thor-
oughly. Advise the customer not to do the following
things for two the three days:
-

Slam the door with all the windows rolled up.

-

Twist the body excessively (such as when going
in and out of driveways at an angle or driving over
rough, uneven roads).

BD -90

BODY (INTERIOR AND EXTERIOR)

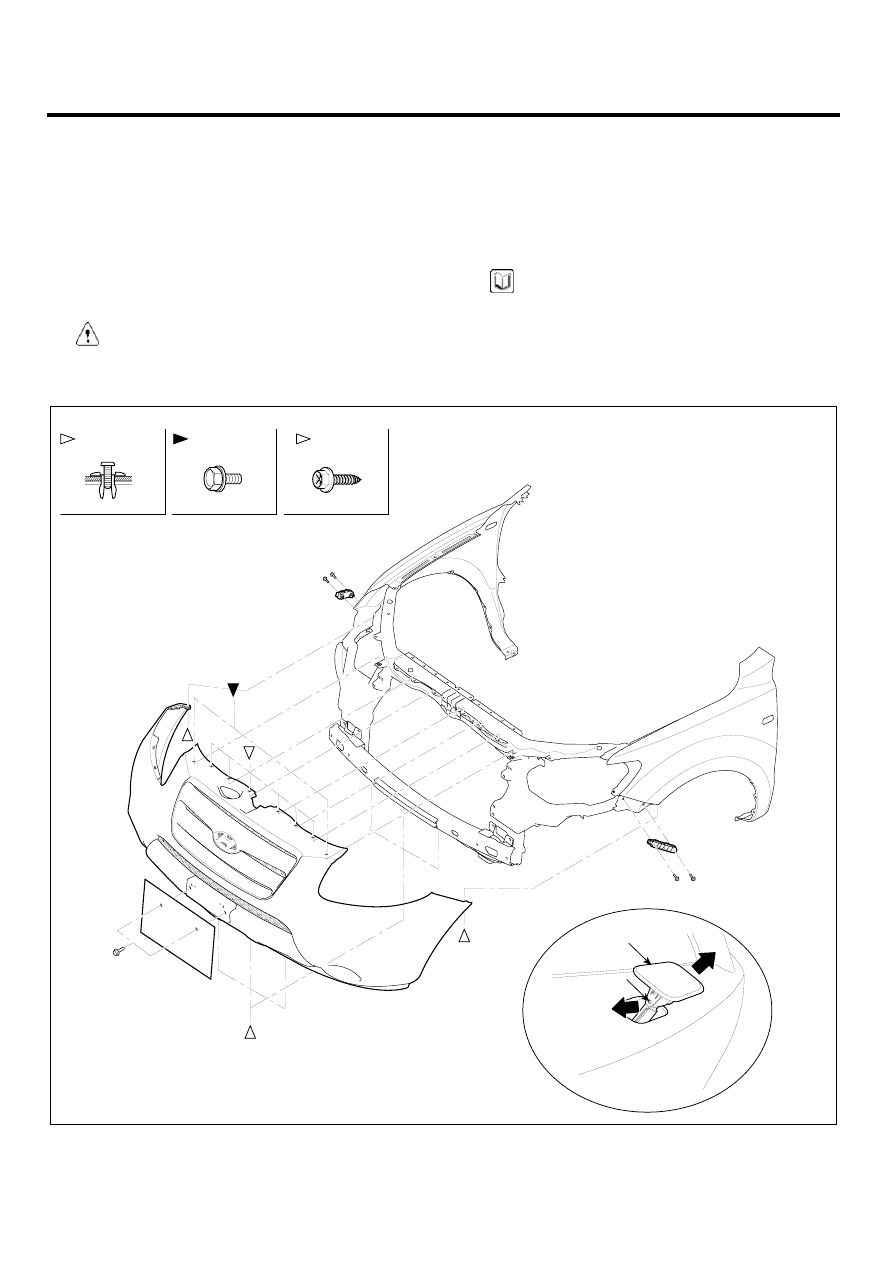

BUMPER

FRONT BUMPER

REPLACEMENT

E464C9DA

1.

Widen the chink between the cover (B) and bumper
where the finger can enter sufficiently.

CAUTION

-

Be careful not to damage the surface of
bumper by a sharp edge.

2.

Hold the nozzle with fingers under the cover and then
pull it as described below picture(B).

3.

Pull the cover (A) and set it apart, then remove the
cover(B).

4.

Remove the front bumper cover.

NOTE

-

Put on gloves to protect your hands.

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Take care not bend or scratch the cover and other
parts.

1

B

A

Fastener Locations

: Clip

: Bolt

: Screw

SCMBD6177L
