INTERIOR

BD -79

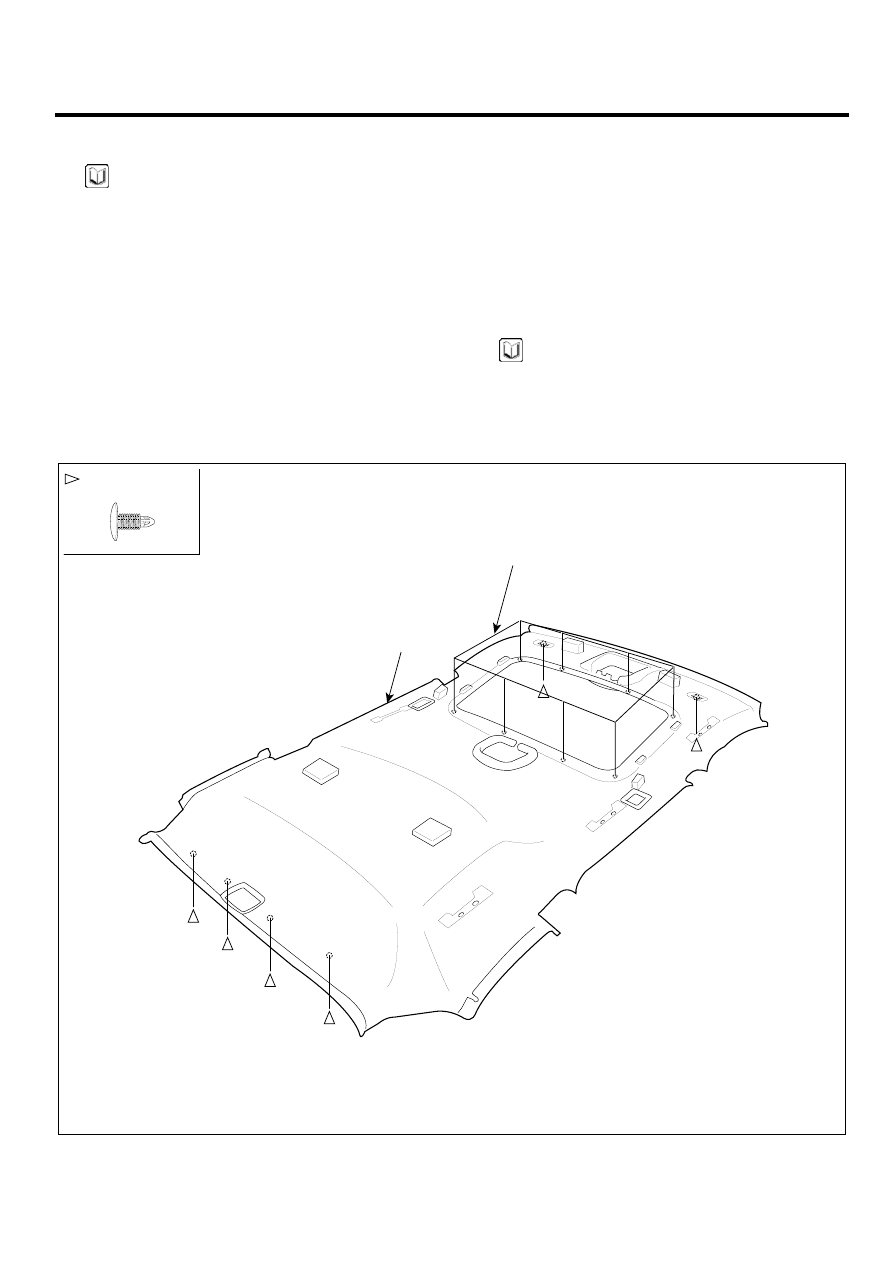

ROOF TRIM REPLACEMENT

NOTE

-

Put on gloves to protect your hands.

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Take care not to bend or scratch the trim and
panels.

1.

Remove the following items.
-

Front seat, rear seat assembly. (See page BD-
94)

-

Front, rear door scuff trim. (See page BD- 81)

-

Front pillar trim. (See page BD- 81)

-

Center lower, upper pillar trim. (See page BD-
82)

-

Rear lower, upper pillar trim. (See page BD- 83)

-

Overhead console. (See page BD- 76)

-

Room ramp. (See page BD- 77)

-

Sunvisor, assist handle. (See page BD- 76)

-

Vanity lamp and hands free mic. (See page BD-
77)

2.

Remove the connector (B).

3.

Remove the roof trim (A).

4.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.

A

Clip

: Clip Locations

SCMBD6250L

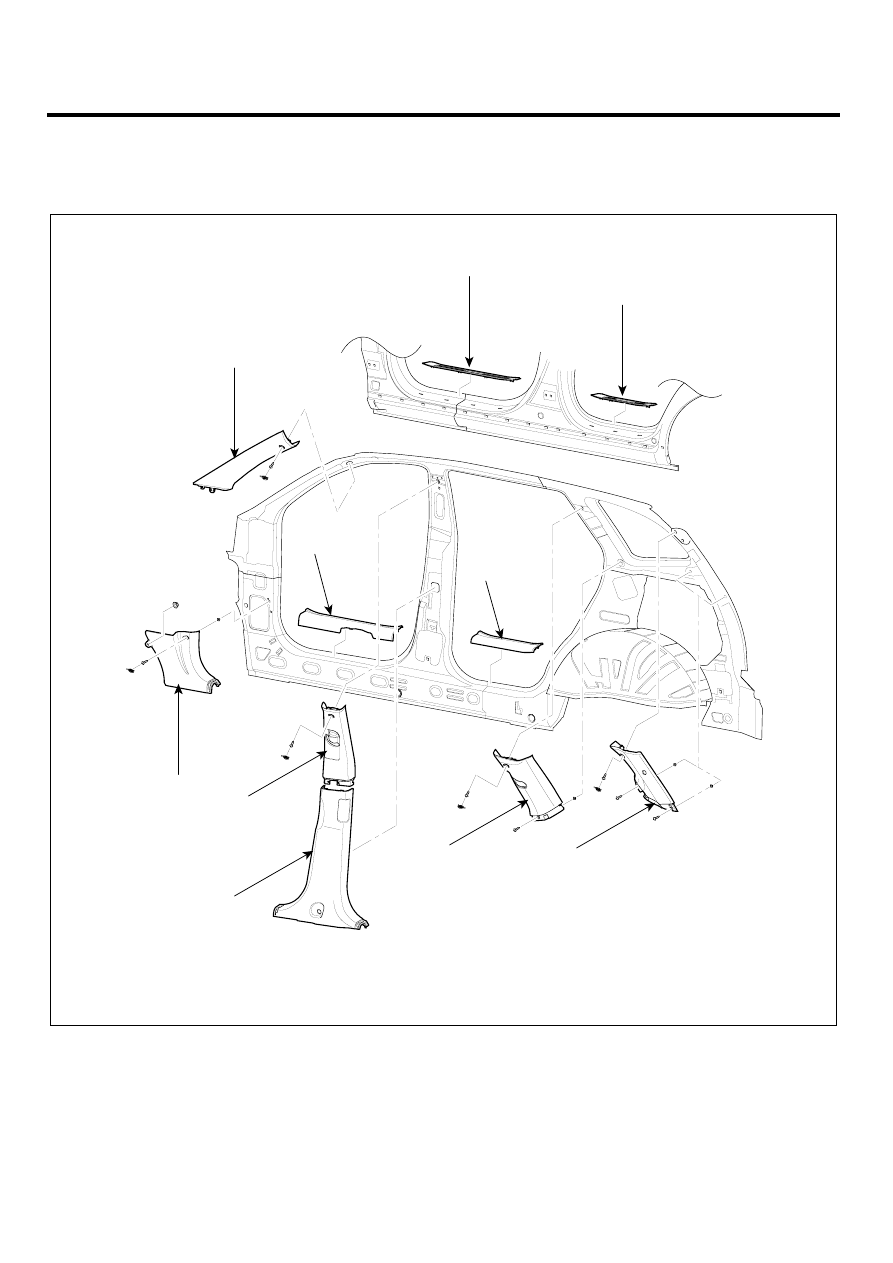

BD -80

BODY (INTERIOR AND EXTERIOR)

INTERIOR TRIM

COMPONENTS

EC53C6A4

1

9

10

5

7

8

2

1

3

4

1. Center lower pillar trim
2. Center upper trim
3. Rear pillar trim
4. Gate pillar trim
5. Cowl side trim

6. Front pillar trim
7. Front door scuff trim
8. Rear door scuff trim (RH)
9. Front door side step
10. Rear door side step

SCMBD6224L

INTERIOR

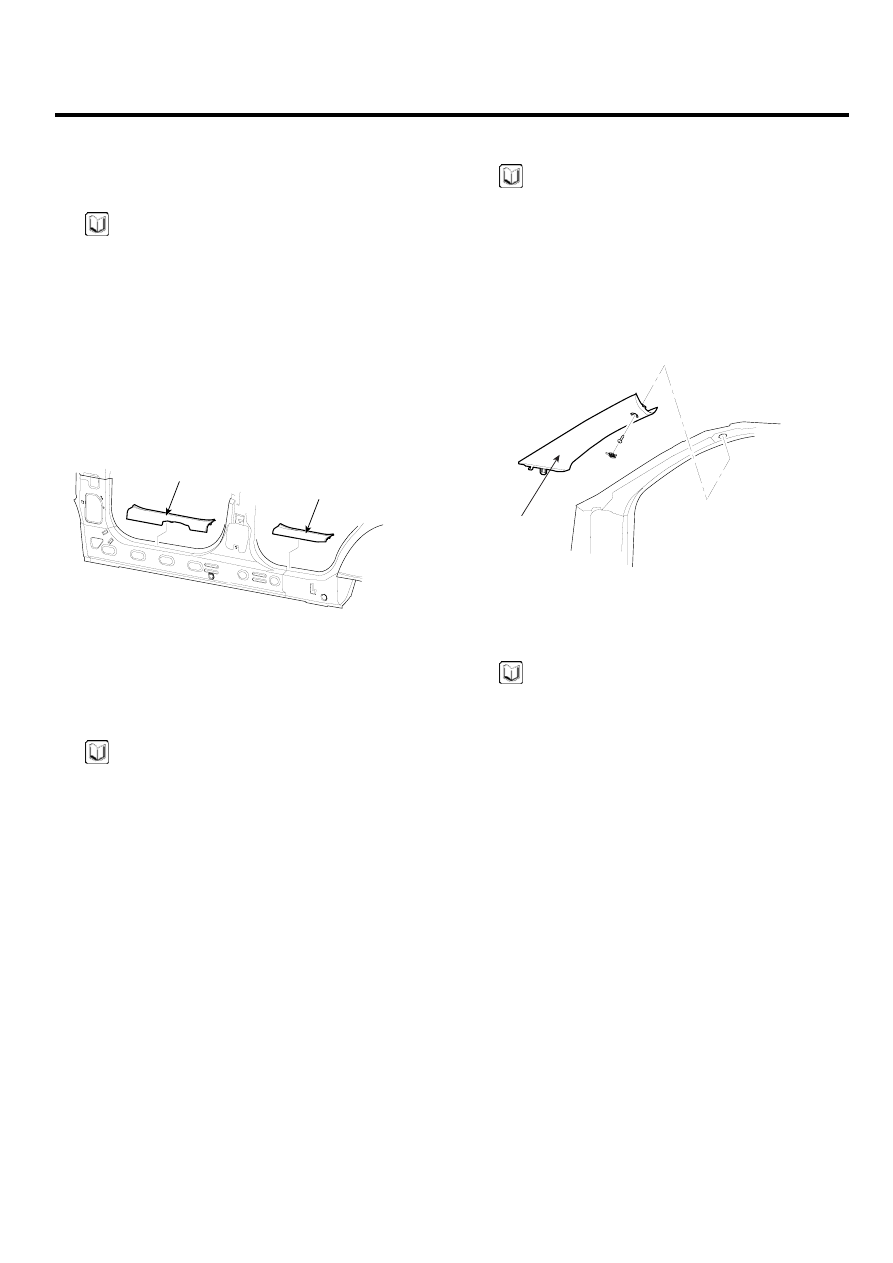

BD -81

REPLACEMENT

EEE14F2C

FRONT DOOR AND REAR DOOR SCUFF TRIM

REPLACEMENT

NOTE

-

Put on gloves to protect your hands.

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Take care not to bend or scratch the trim and
panels.

1.

Remove the front door scuff trim (A).

2.

Remove the rear door scuff trim (B).

A

B

SCMBD6098D

3.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.

FRONT PILLAR TRIM REPLACEMENT

NOTE

-

Put on gloves to protect your hands.

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Take care not to bend or scratch the trim and
panels.

1.

Remove the front pillar trim (A).

A

SCMBD6509D

2.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.

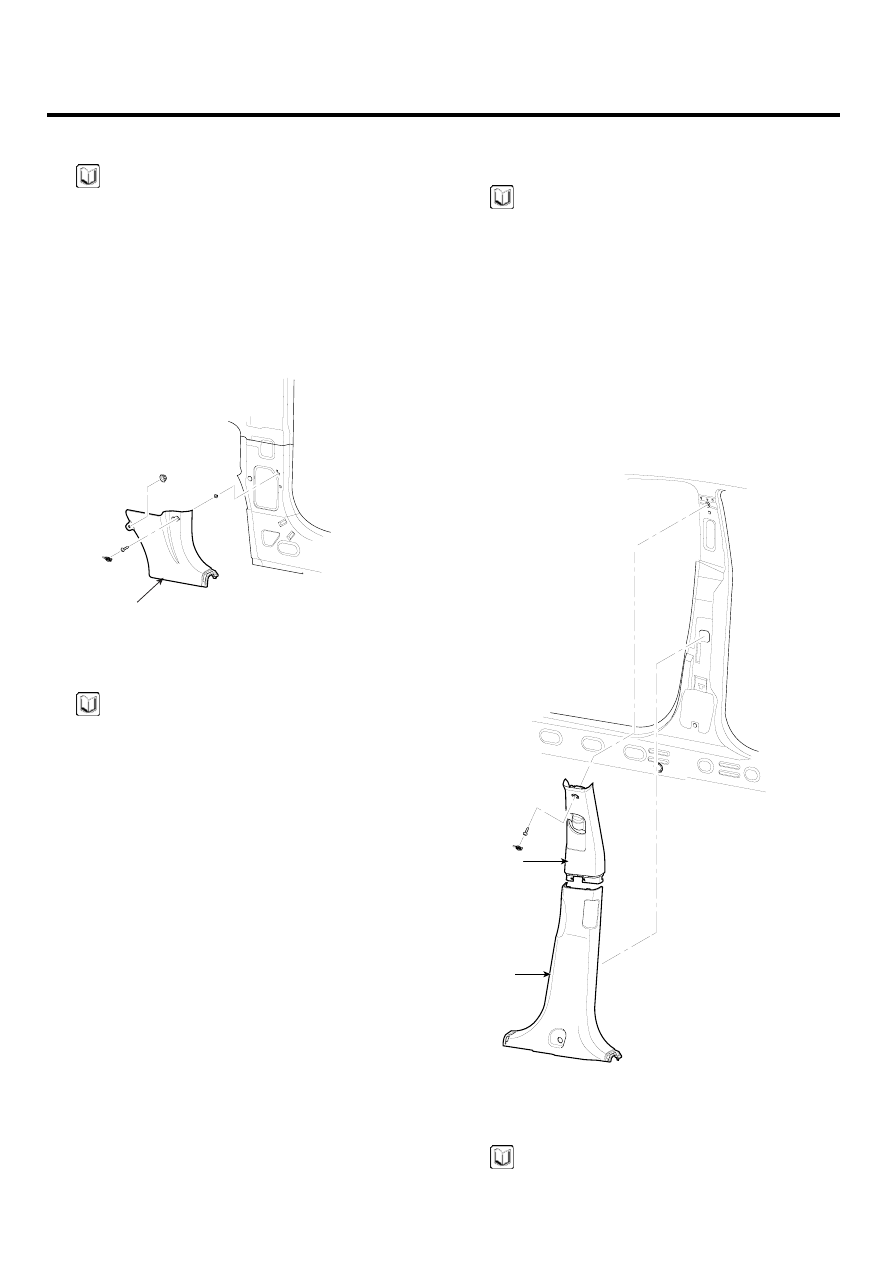

BD -82

BODY (INTERIOR AND EXTERIOR)

COWL SIDE TRIM REPLACEMENT

NOTE

-

Put on gloves to protect your hands.

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Take care not to bend or scratch the trim and
panels.

1.

Remove the front door scuff trim. (See page BD- 81)

2.

Remove the cowl side trim (A).

A

SCMBD6100D

3.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.

CENTER LOWER AND UPPER PILLAR TRIM

REPLACEMENT

NOTE

-

Put on gloves to protect your hands.

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Take care not to bend or scratch the trim and
panels.

1.

Remove the front and rear door trim. (See page BD-
81)

2.

Remove the center lower pillar trim(A).

3.

Remove the center upper pillar trim (B).

A

B

SCMBD6101L

4.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.
