INTERIOR

BD -75

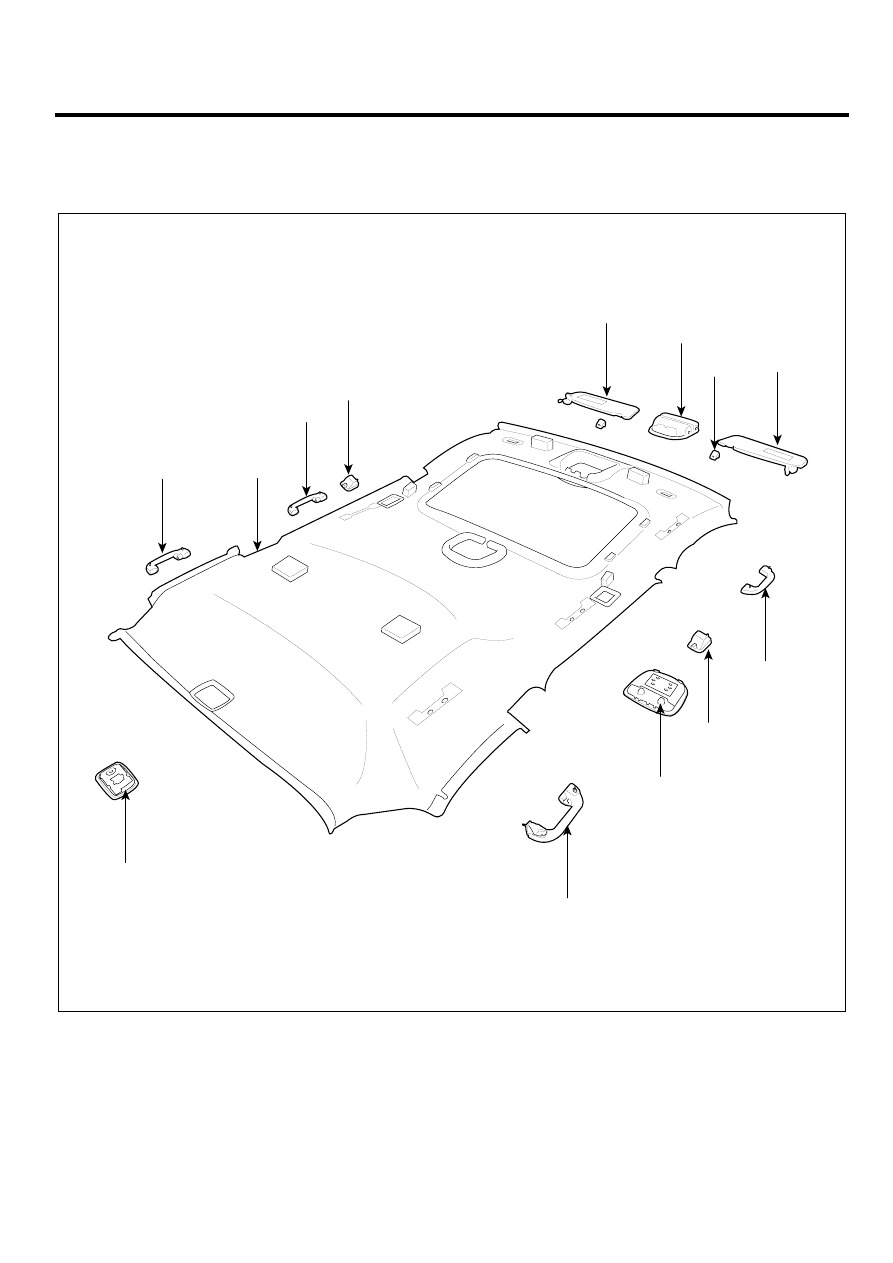

ROOF TRIM

COMPONENTS

E3D164BD

10

9

8

7

6

11

1

12

13

2

3

4

5

1. Package tray
2. Assist handle
3. Room lamp
4. Lamp
5. Assist handle
6. Holder

7. Sunvisor
8. Overhead console
9. Sunvisor
10. Lamp
11. Assist handle
12. Assist handle
13. Rear room ramp

SCMBD6175L

BD -76

BODY (INTERIOR AND EXTERIOR)

REPLACEMENT

EF131CCF

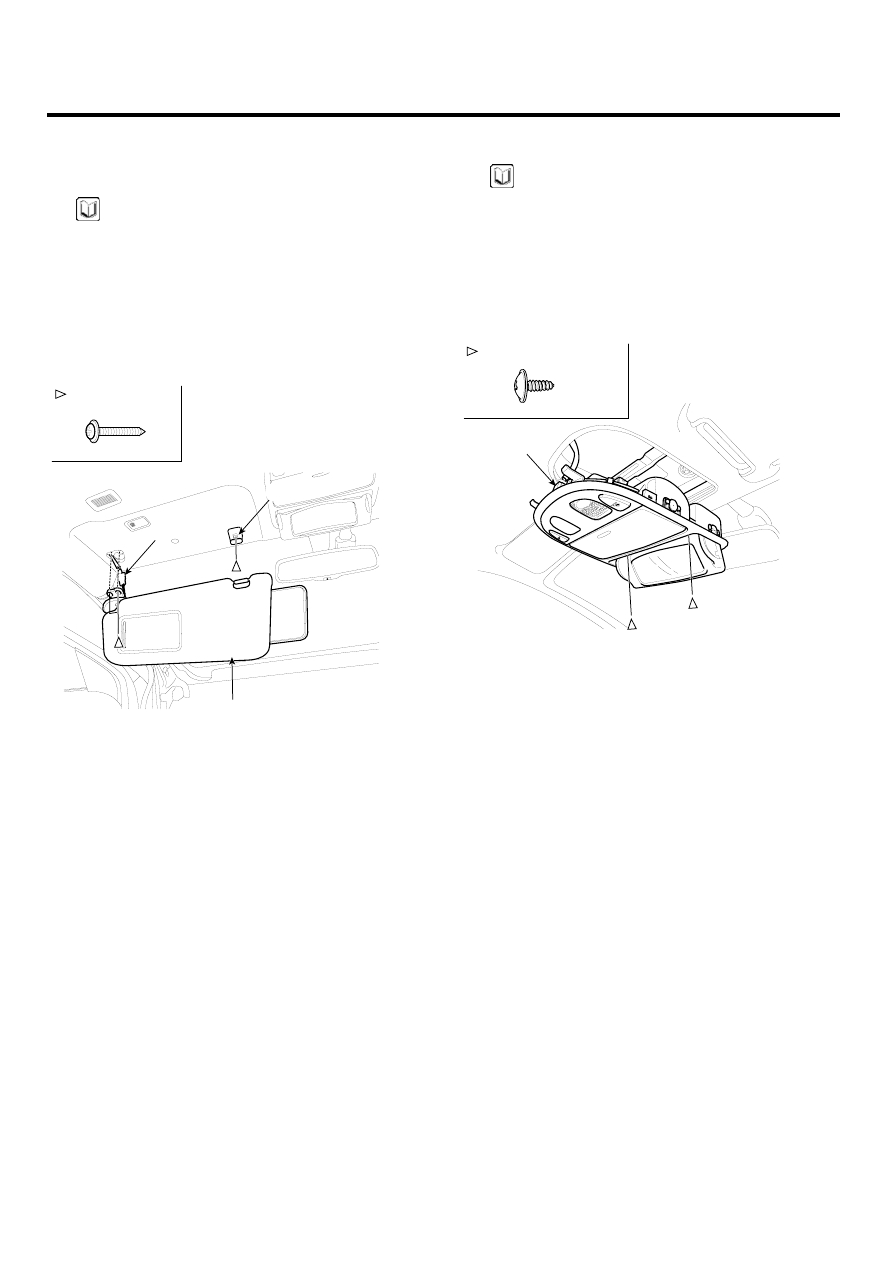

SUNVISOR REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Put on gloves to protect your hands.

1.

Remove the sunvisor (A) and holder (B) from each
side.

2.

Disconnected the connector (C).

C

B

A

: Screw Locations, 3

SCMBD6105L

3.

Installation is the reverse of removal.

OVERHEAD CONSOLE LAMP REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Put on gloves to protect your hands.

1.

Remove the overhead console.
-

Remove the screw.

-

Disconnect the connector (B).

B

: Screw Locations, 2

SCMBD6107L

2.

Installation is the reverse of removal.

INTERIOR

BD -77

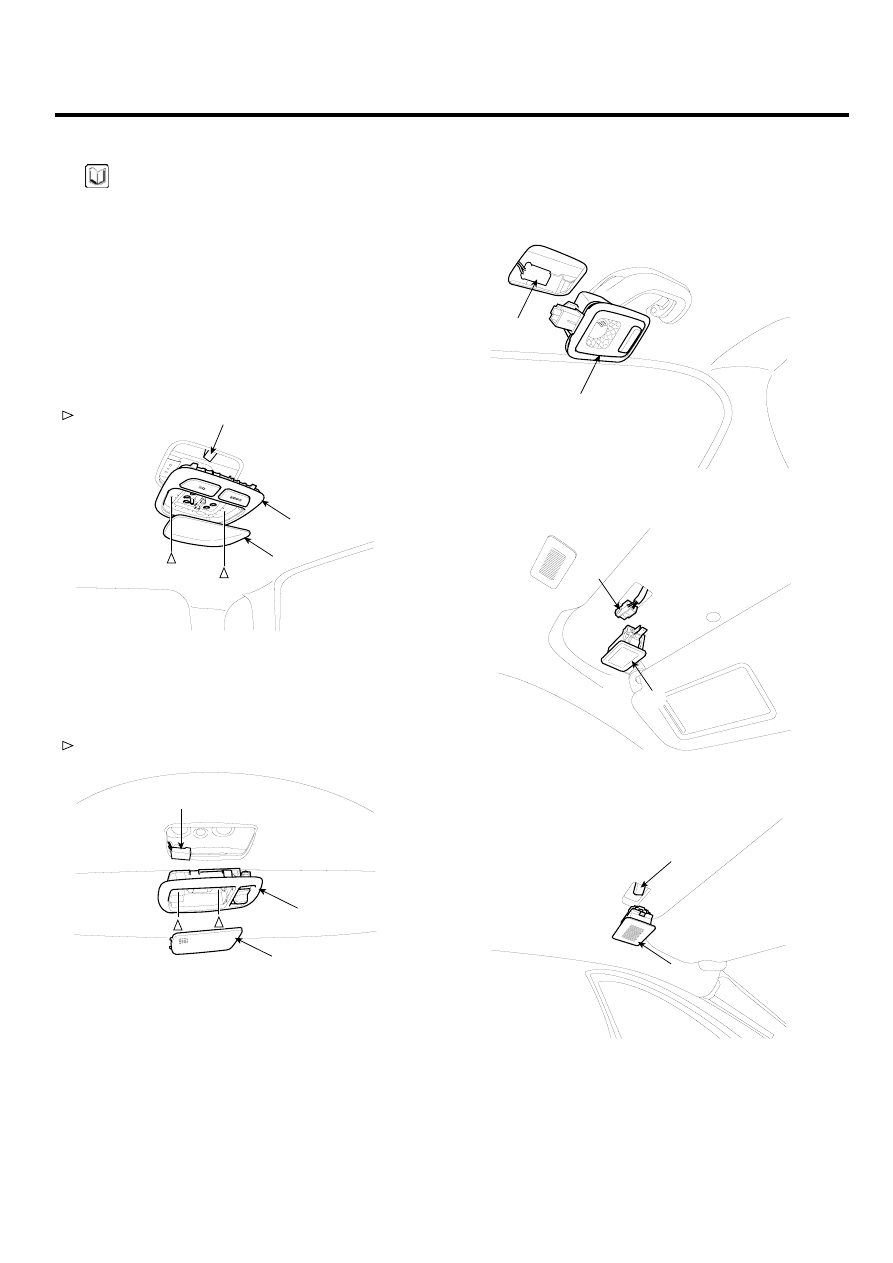

ROOM LAMP AND REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Put on gloves to protect your hands.

1.

Remove the room lamp.
-

Remove the lens (A).

-

Remove the screws.

-

Pull out the room lamp (B).

-

Disconnect the connector (C).

[FRONT]

A

C

B

: Screw Locations, 2

SCMBD6108L

[REAR]

C

A

B

: Screw Locations, 2

SCMBD6109L

2.

Installation is the reverse of removal.

PERSONAL LAMP REPLACEMENT

1.

Remove the lamp (A).

2.

Disconnect the connector (B).

B

A

SCMBD6110D

B

A

SCMBD6112D

B

A

SCMBD6111D

3.

Installation is the reverse of removal.

BD -78

BODY (INTERIOR AND EXTERIOR)

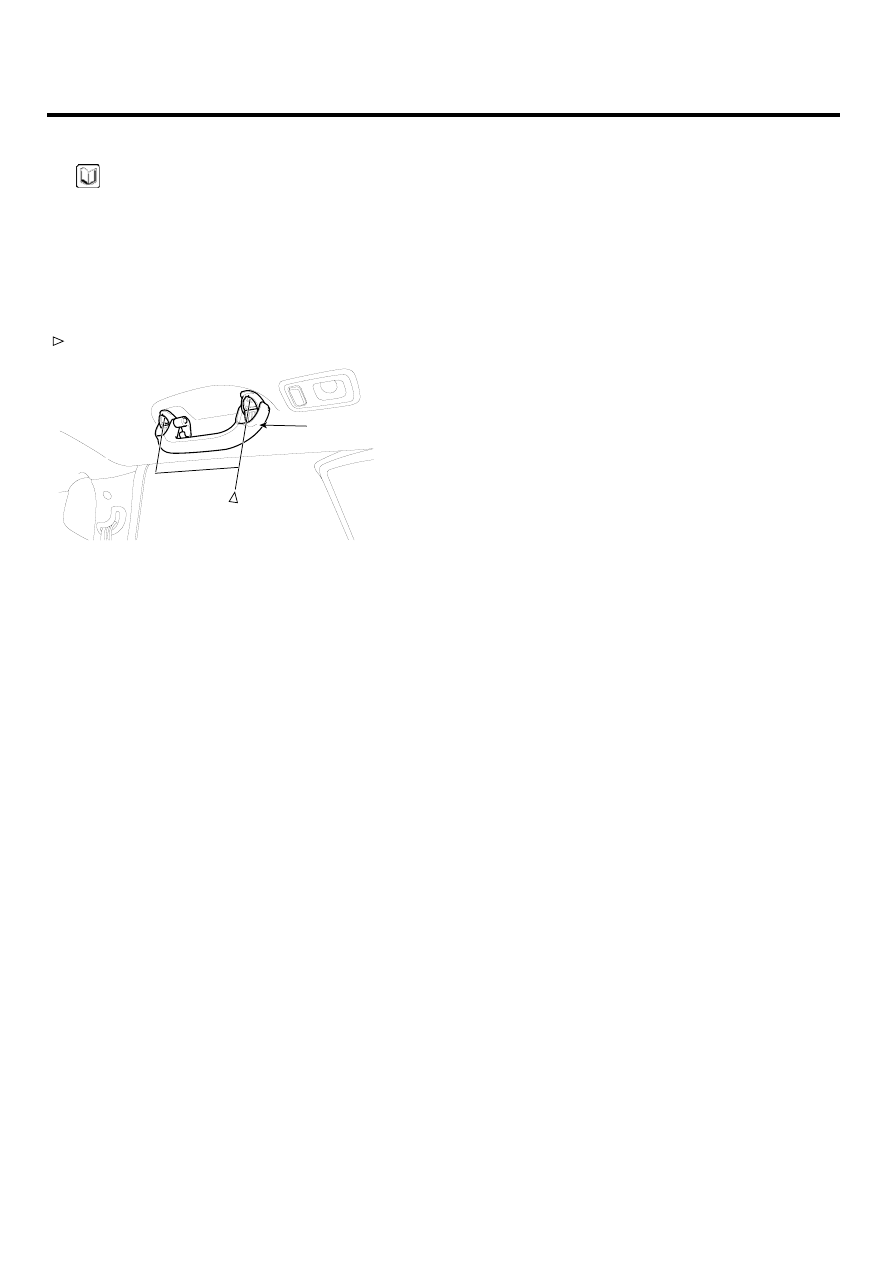

ASSIST HANDLE REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape to prevent damaged.

-

Put on gloves to protect your hands.

1.

Remove the covers, and remove the screws, then re-
move the assist handle (A).

A

: Screw Locations

SCMBD6106L

2.

Installation is the reverse of removal.
