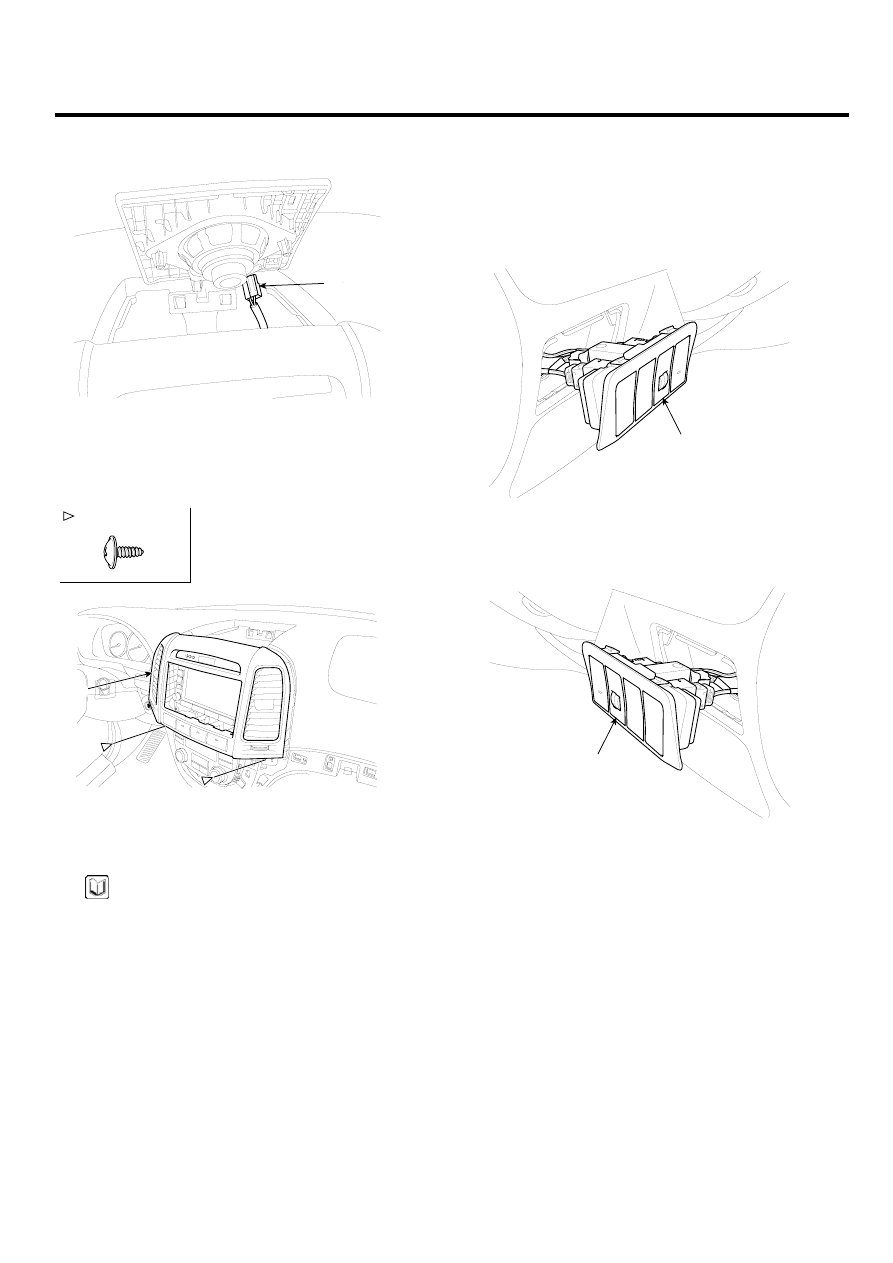

INTERIOR

BD -67

5.

Disconnect the connector (A).

A

SCMBD6076D

6.

After loosening the mounting screw, remove the cen-
ter facia panel (A).

A

: Screw Locations, 2

SCMBD6077L

7.

Installation is the reverse of removal.

NOTE

-

Make sure the connector are plugged in properly.

LOWER PANEL REPLACEMENT

1.

Remove the crash pad side cover. (See page BD- 69)

2.

Remove the switch assembly (A).

[LHD]

A

SCMBD6079D

[RHD]

A

SCMBD6079R

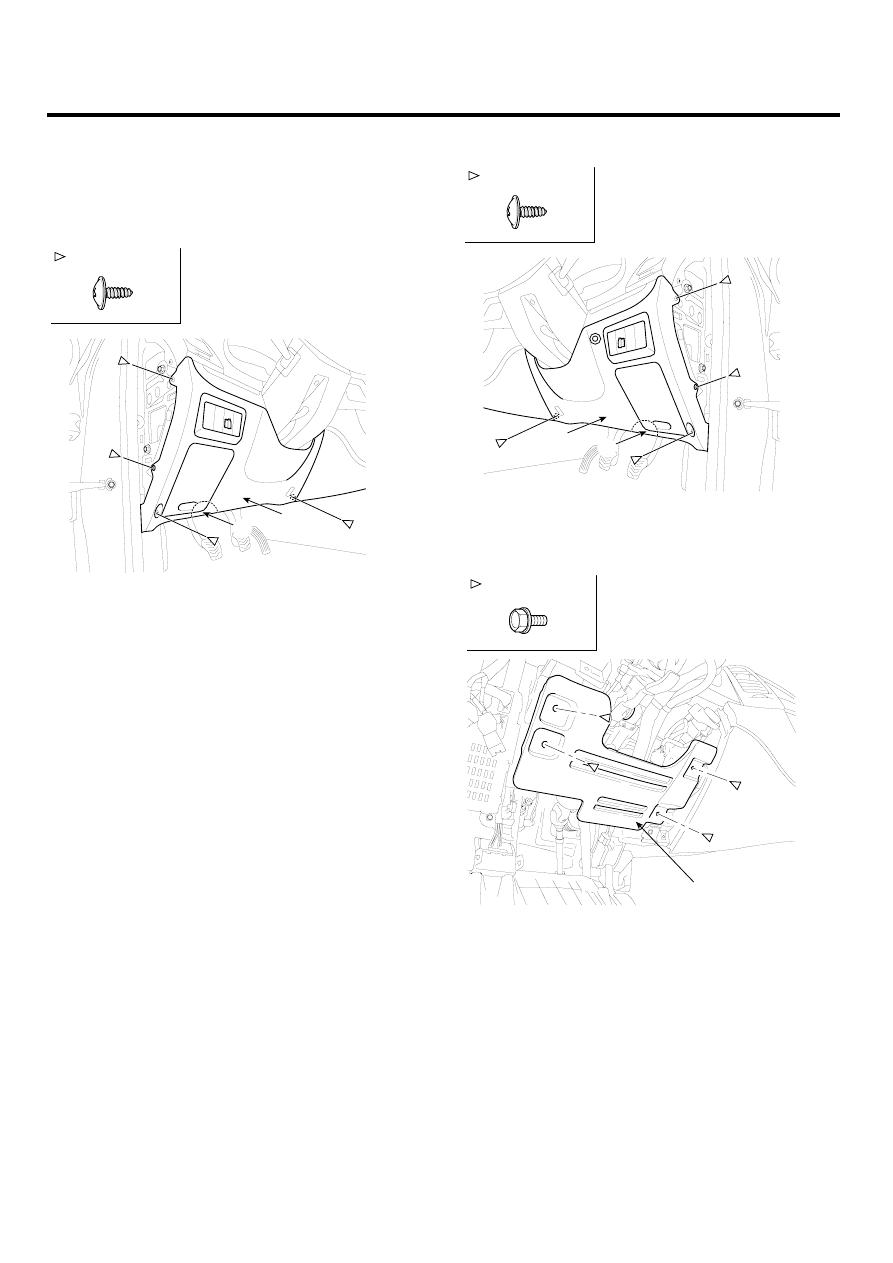

BD -68

BODY (INTERIOR AND EXTERIOR)

3.

Loosen the mounting screw, remove the lower panel
(B).

4.

Disconnect the connector (A).

[LHD]

A

B

: Screw Locations, 4

SCMBD6080L

[RHD]

A

B

: Screw Locations, 4

SCMBD6080R

5.

Remove the reinforcing panal(A).

A

: Screw Locations, 1

SCMBD6521L

6.

Installation is the reverse of removal.

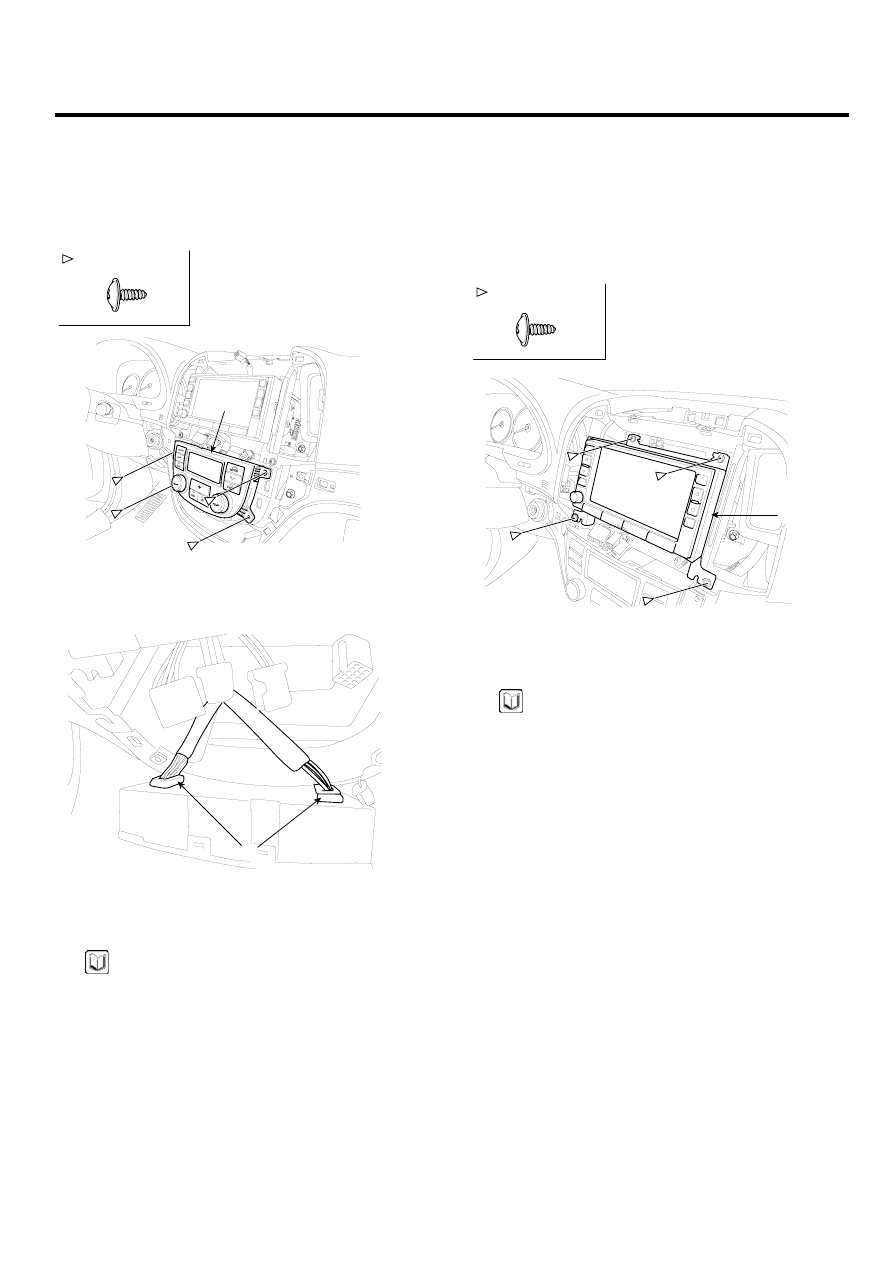

INTERIOR

BD -69

HEATER CONTROL UNIT REPLACEMENT

1.

Remove the center pacia panel. (See page BD- 67)

2.

After loosening the heater control mounting screw, re-
move the heater control unit (A).

A

: Screw Locations, 4

SCMBD6081L

3.

Disconnect the connector (A).

A

SCMBD6082D

4.

Installation is the reverse of removal.

NOTE

-

Make sure the connector is plugged in properly.

AUDIO ASSENBLY REPLACEMENT

1.

Remove the center facia panel. (See page BD- 67)

2.

Loosen the screws.

3.

Disconnect the audio connector and antenna cable,
then remove the audio assembly (A).

A

: Screw Locations, 4

SCMBD6083L

4.

Installation is the reverse of removal.

NOTE

-

Make sure the connector are plugged in properly.

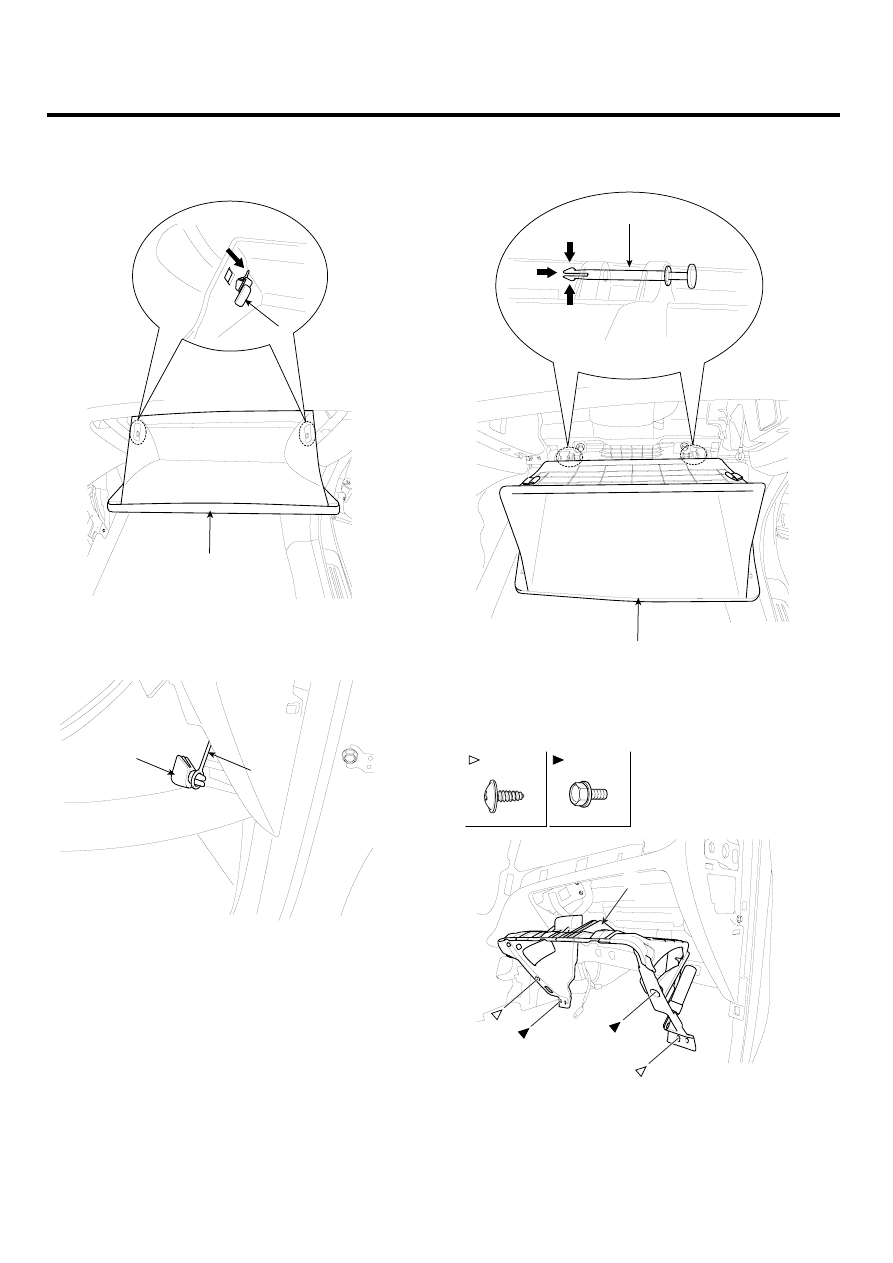

BD -70

BODY (INTERIOR AND EXTERIOR)

GLOVE BOX REPLACEMENT

1.

Disconnect the damper (B) from the glove box (A).

B

A

SCMBD6084D

2.

Remove the glove box (A) from the lift (B).

A

B

SCMBD6085D

3.

Disconnect the pine (A), then remove the glove box
(B).

A

B

SCMBD6086D

4.

Remove the glove box housing (A).

A

Fastener Locations

: Bolt, 2

: Screw, 2

SCMBD6253L

5.

Installation is the reverse of removal.
