INTERIOR

BD -59

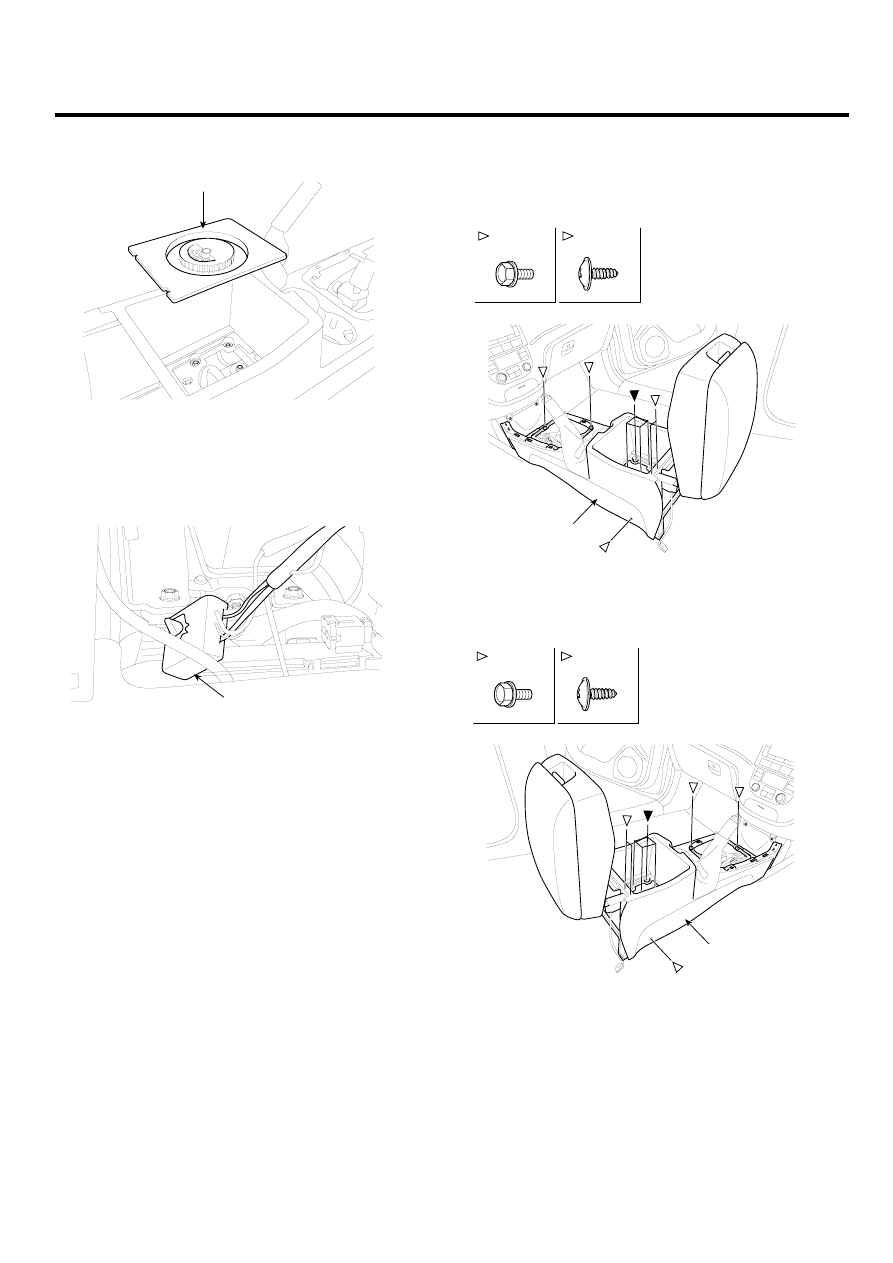

9.

Disconnect the connectors(A).

A

SCMBD6067D

10. After loosening the console mounting bolts and

screws remove the floor console assembly (A).

[LHD]

A

Fastener Locations

: Bolt, 4

: Screw, 6

SCMBD6068L

[RHD]

A

Fastener Locations

: Bolt, 4

: Screw, 6

SCMBD6068R

11. Installation is the reverse of removal.

BD -60

BODY (INTERIOR AND EXTERIOR)

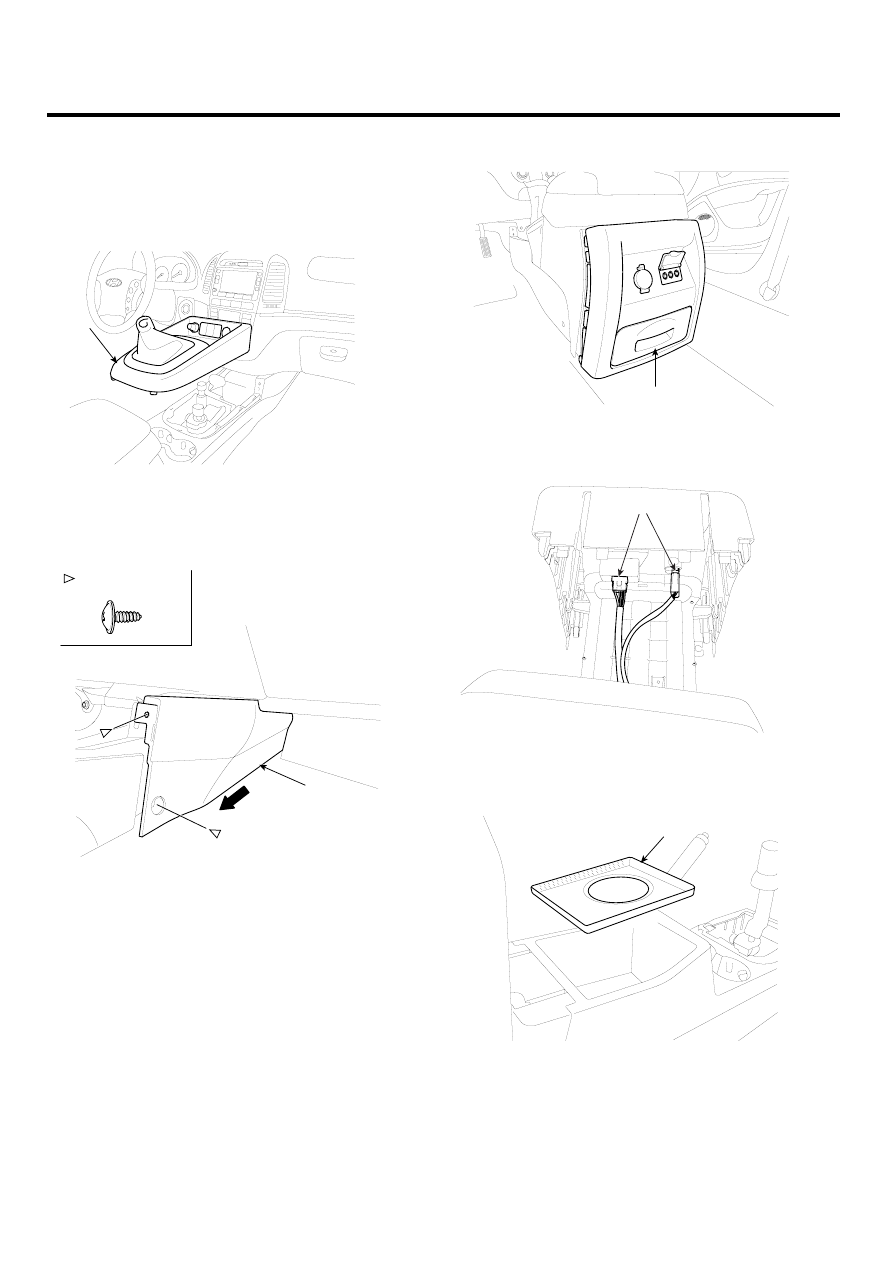

[MT]

1.

Remove the console upper cover (A).

2.

Disconnect the connector.

A

SCMBD6061D

3.

After loosening the console mounting screw, remove
the floor console side cover (A).

A

: Screw Locations, 2

SCMBD6062L

4.

Remove the console rear cover (A).

A

SCMBD6063D

5.

Disconnect the connector (A).

A

SCMBD6064D

6.

Remove the armrest lower met (A).

A

SCMBD6065D

INTERIOR

BD -61

7.

Remove the stroage box console cover (A).

A

SCMBD6066D

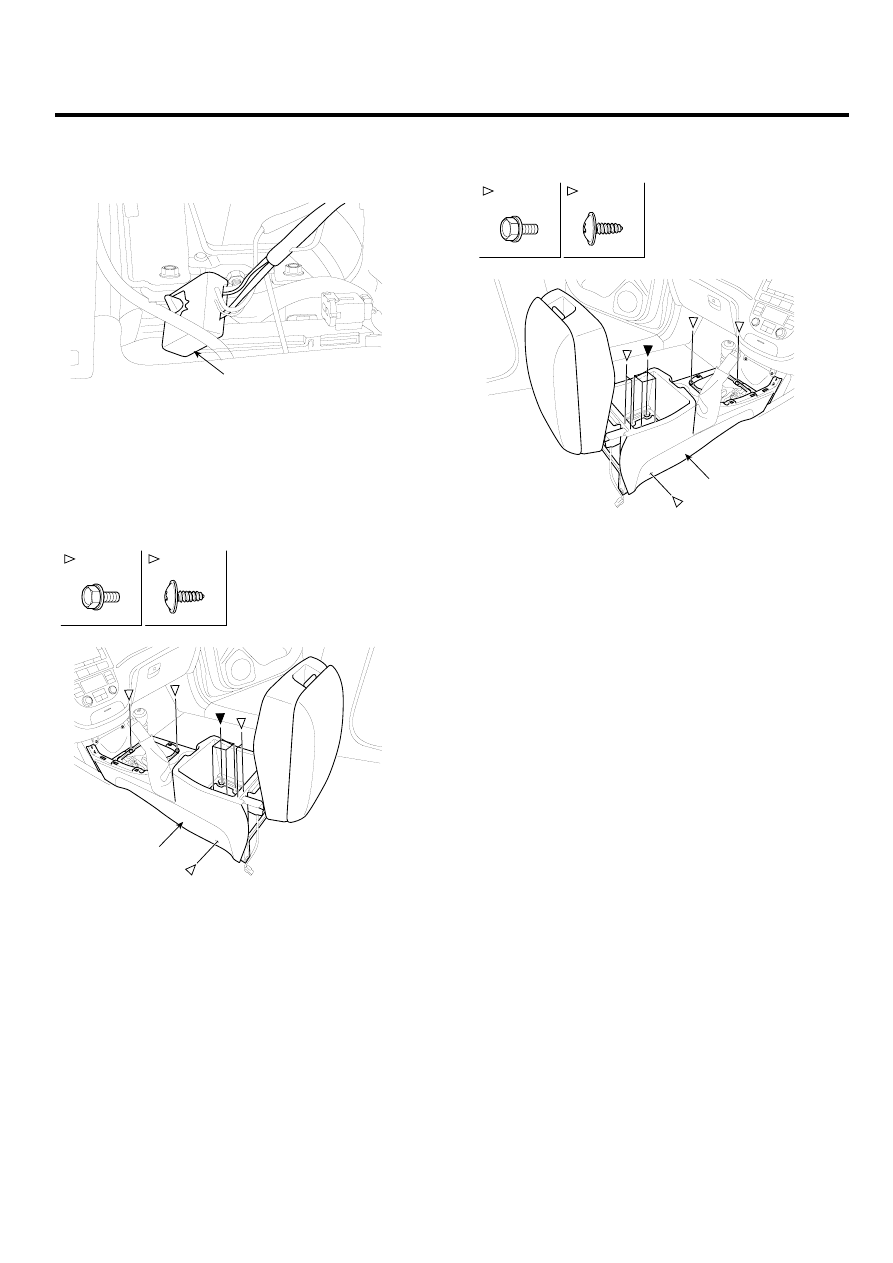

8.

Disconnect the connectors(A).

A

SCMBD6067D

9.

After loosening the console mounting bolts and
screws remove the floor console assembly (A).

[LHD]

A

Fastener Locations

: Bolt, 4

: Screw, 6

SCMBD6520L

[RHD]

A

Fastener Locations

: Bolt, 4

: Screw, 6

SCMBD6520R

10. Installation is the reverse of removal.

BD -62

BODY (INTERIOR AND EXTERIOR)

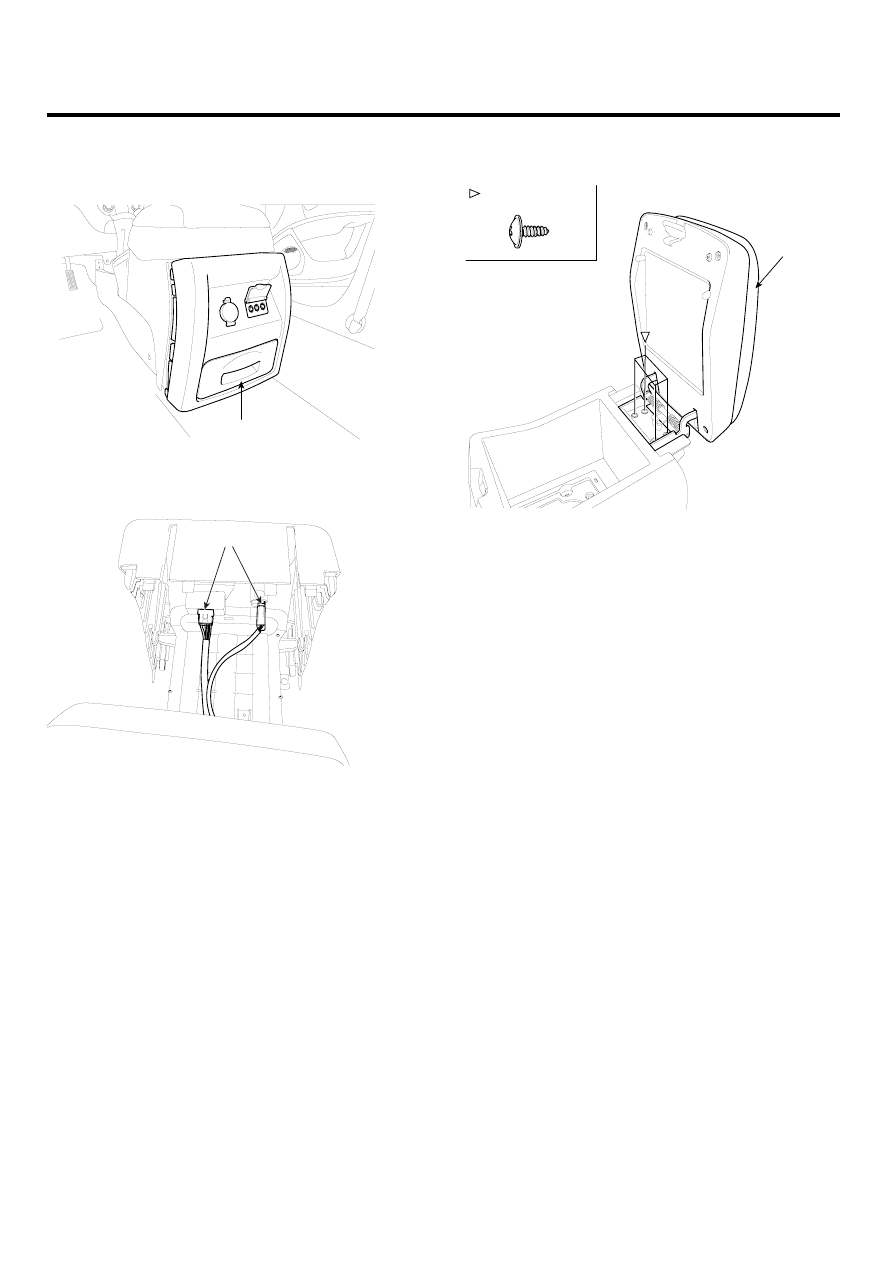

ARMREST REPLACEMENT

1.

After remove the rear console cover (A).

A

SCMBD6063D

2.

Disconnect the connector (A).

A

SCMBD6064D

3.

After loosening the armrest mounting nuts, remove
the armrest (A).

A

: Screw Locations, 4

SCMBD6069L

4.

Installation is the reverse of removal.
