EXTERIOR

BD -55

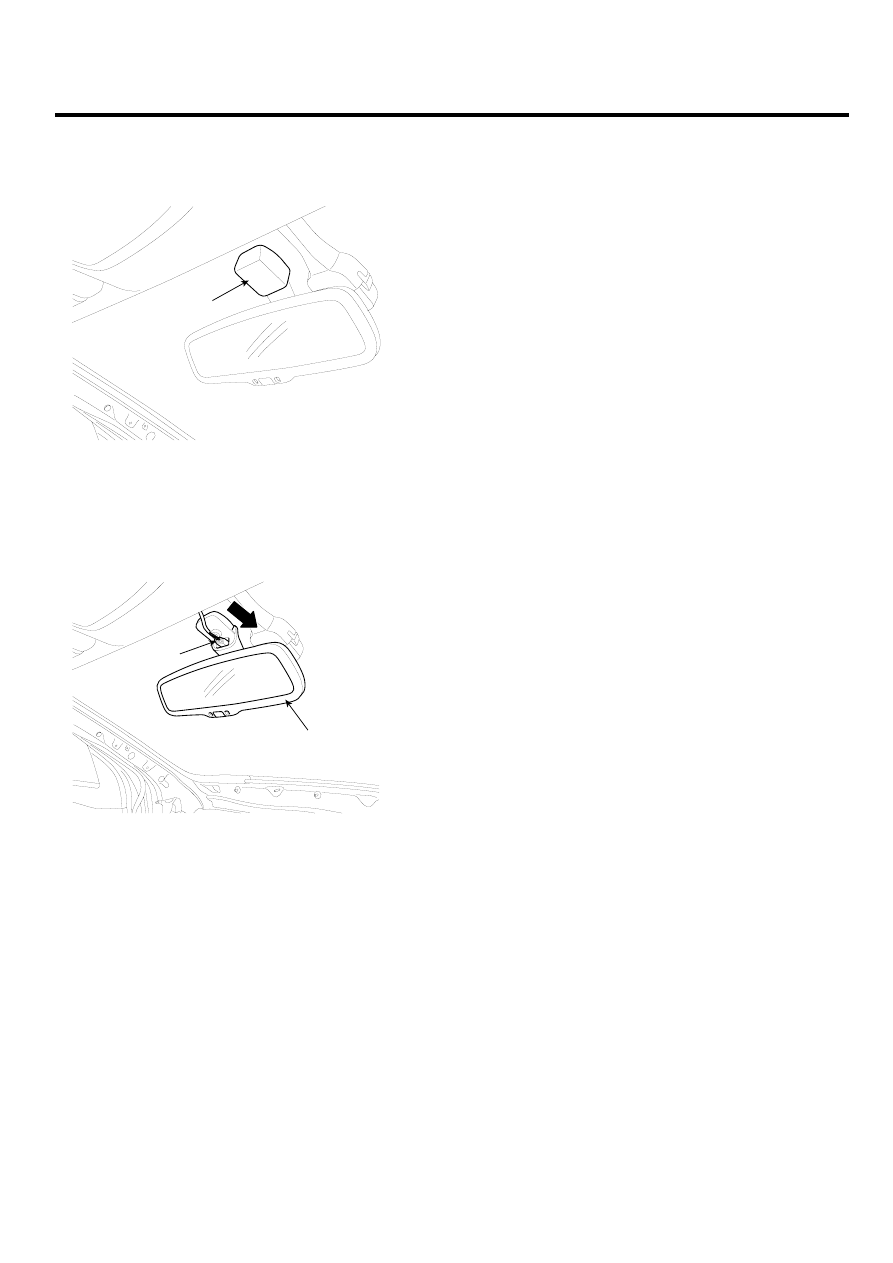

ECM MIRROR REPLACEMENT

1.

Remove the ECM mirror cover (A).

A

SCMBD6096D

2.

Remove the cover and connector (A).

3.

Push the ECM mirror base down to remove the ECM
mirror assembly (B).

A

B

SCMBD6097L

4.

Installation is the reverse of removal.

BD -56

BODY (INTERIOR AND EXTERIOR)

INTERIOR

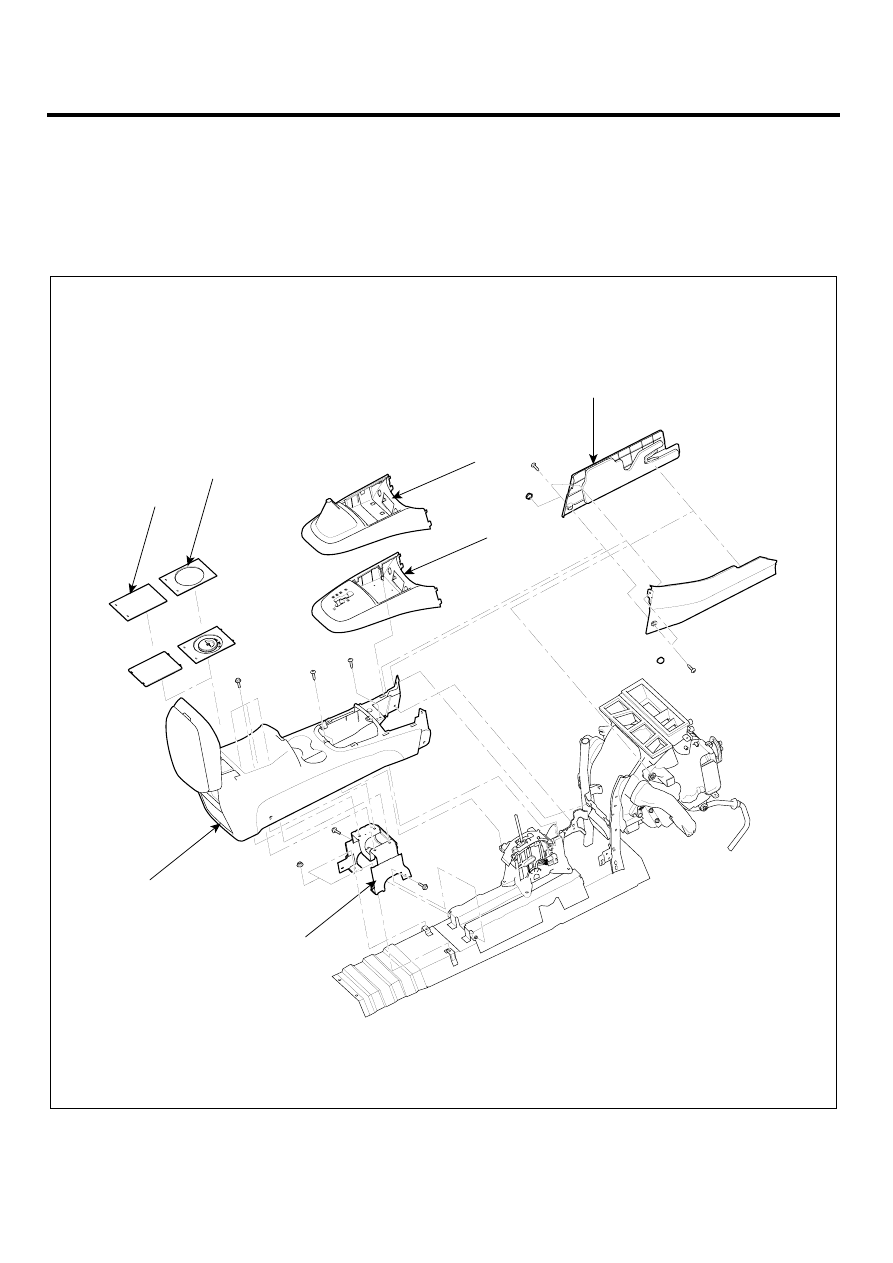

CONSOLE

COMPONENTS

EC25E0BD

5

4

3

6

7

1

2

1. Console assembly
2. Console mounting bracket
3. Console under cover (AT)

4. Console upper cover (MT)
5. Console side cover
6. Armrest lower met

7. Strage box cover
8. Armrest

SCMBD6172L

INTERIOR

BD -57

REPLACEMENT

EB0946E4

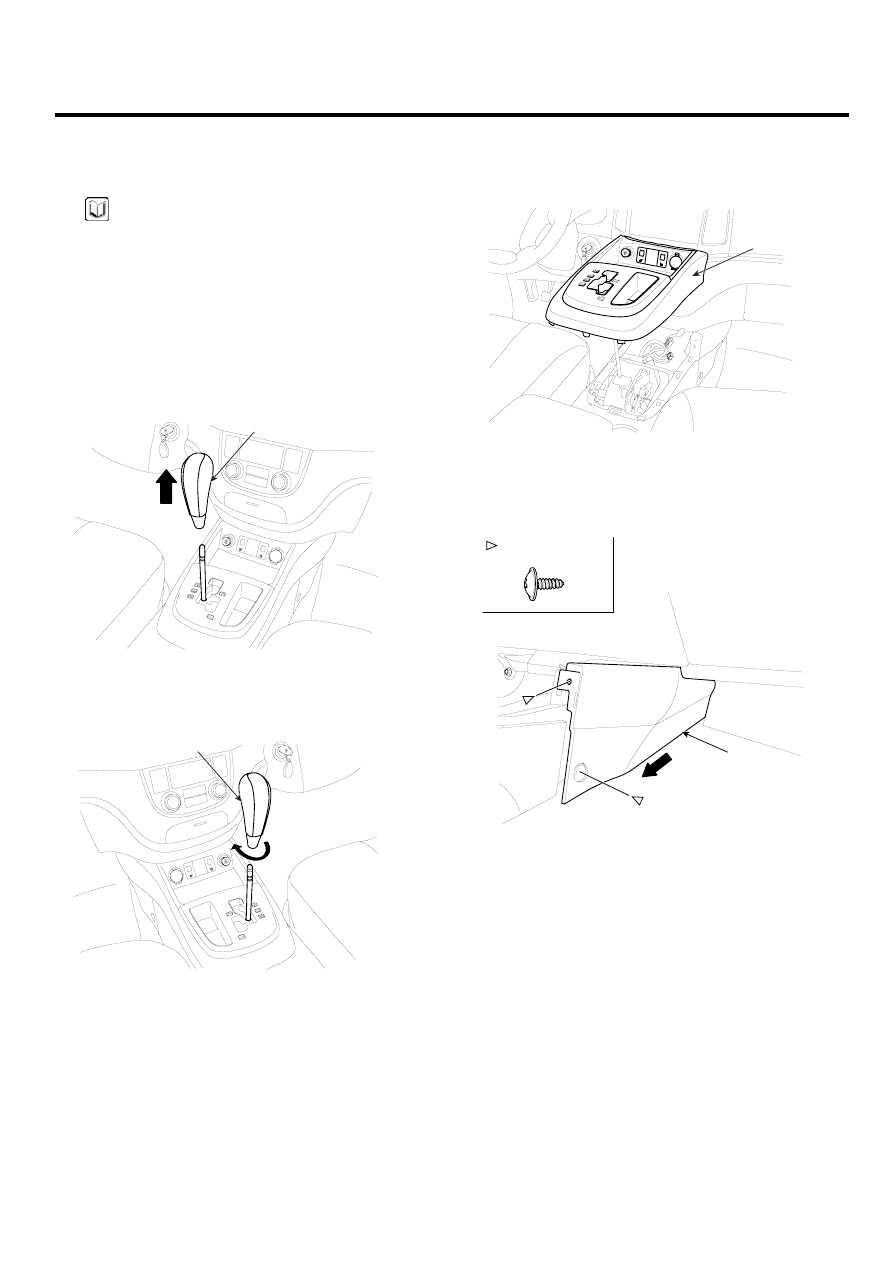

FLOOR CONSOLE REPLACEMENT

NOTE

-

When prying with a flat-tipped screwdriver, wrap
it with protective tape, and apply protective tape
around the related parts, to prevent damaged.

-

Put on gloves to protect your hands.

[AT]

1.

Remove the knob(A).

[LHD]

A

SCMBD6302D

[RHD]

A

SCMBD6302R

2.

Remove the consol under cover(A).

3.

Disconnect the connector.

A

SCMBD6300D

4.

After loosening the console mounting screw, remove
the floor console side cover (A).

A

: Screw Locations, 2

SCMBD6062L

BD -58

BODY (INTERIOR AND EXTERIOR)

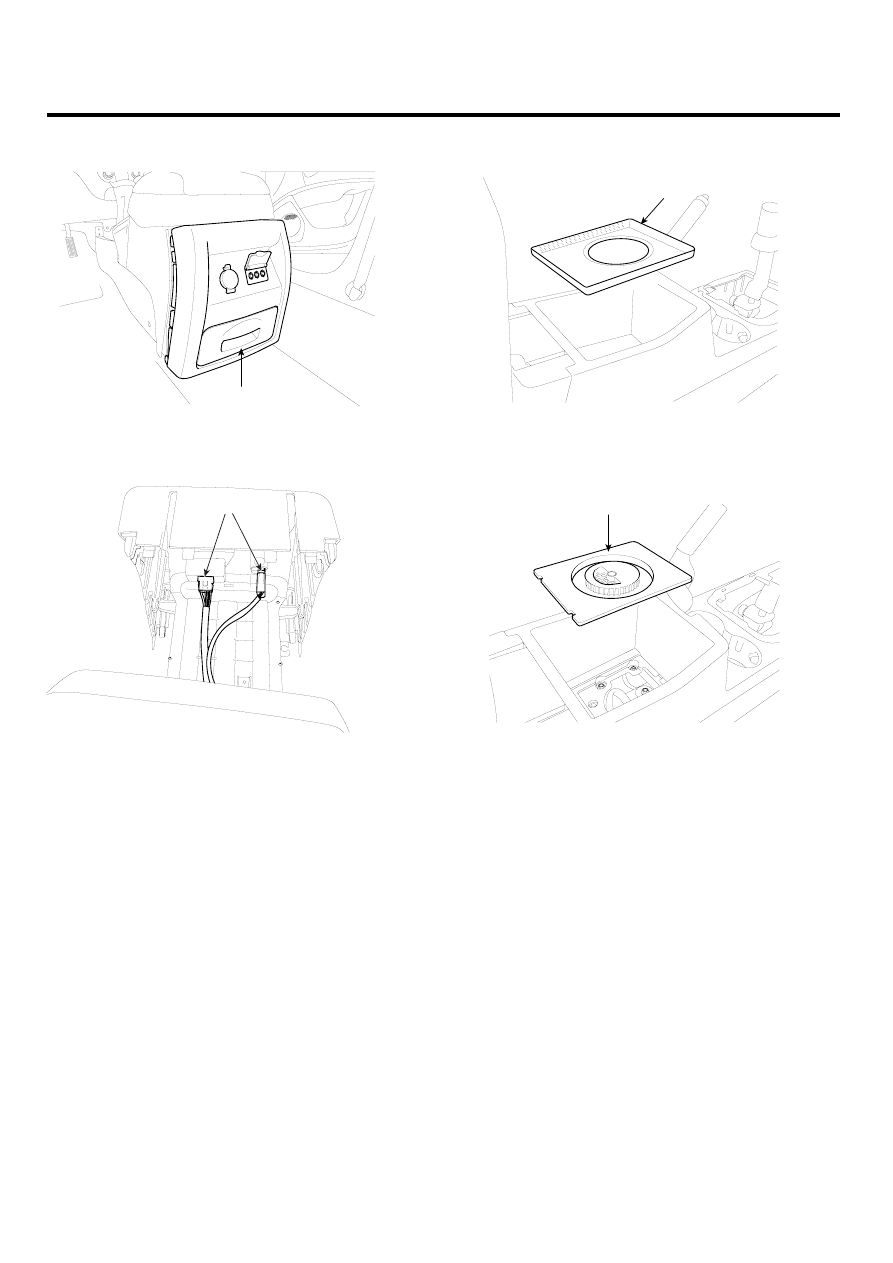

5.

Remove the console rear cover (A).

A

SCMBD6063D

6.

Disconnect the connector (A).

A

SCMBD6064D

7.

Remove the armrest lower met (A).

A

SCMBD6065D

8.

Remove the stroage box console cover (A).

A

SCMBD6066D
