SEAT

BD -119

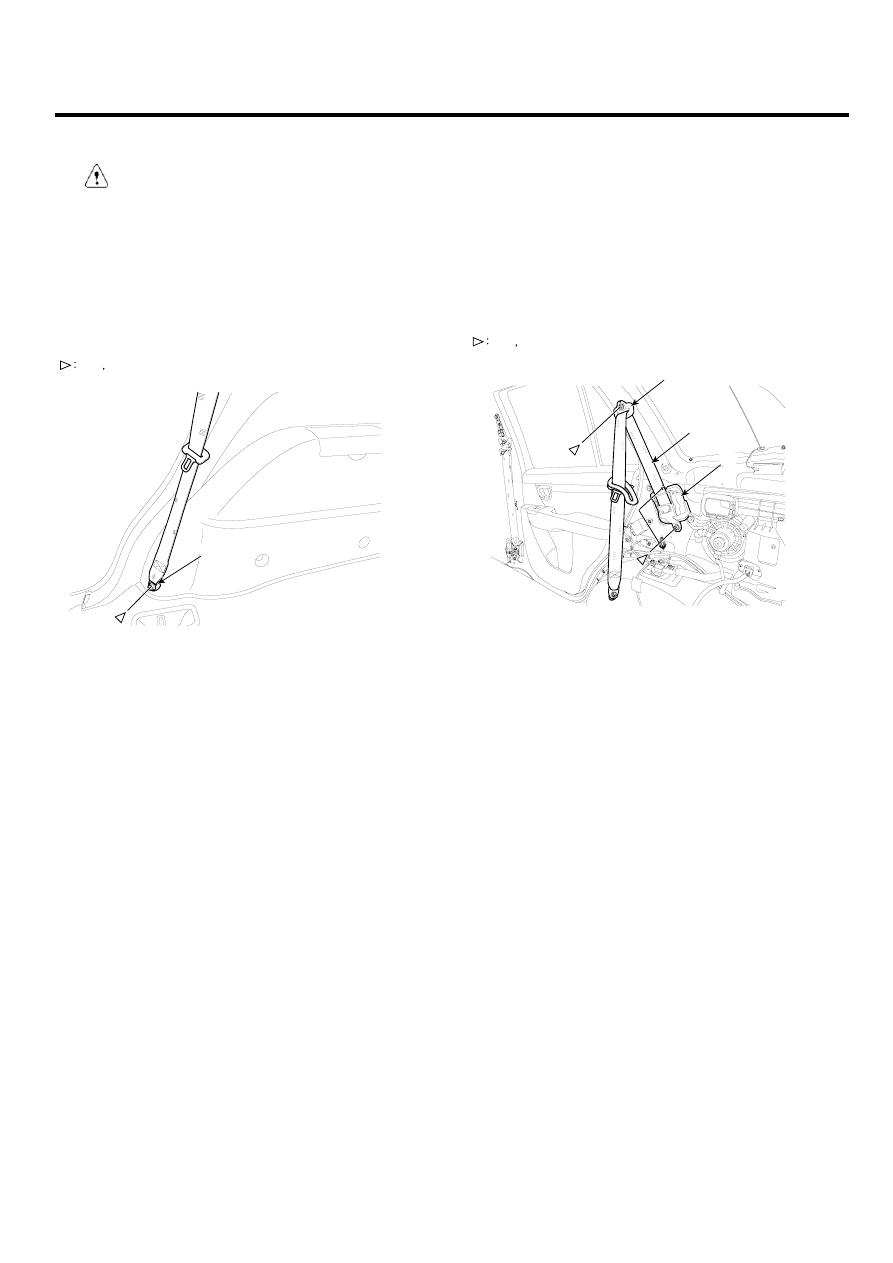

SECONDARY SEAT BELT RELACEMENT

CAUTION

-

When installing the belt, make sure not to
damaged the pretensioner.

1.

Remove the following items first.
-

Rear seat assembly. (See page BD- 113)

-

Rear door scuff trim. (See page BD- 81)

2.

Remove the lower anchor (A).

A

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6160L

3.

Remove the third seat lower anchor and lower anchor.
(See page BD- 120)

4.

Remove the luggage side trim. (See page BD- 84)

5.

Remove the gate pillar trim. (See page BD- 83)

6.

Remove the upper anchor (A).

7.

After loosening the retractor (B) mounting bolt, re-
move the rear seat belt (C).

A

C

B

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6161L

8.

Installation is the reverse of removal.

BD -120

BODY (INTERIOR AND EXTERIOR)

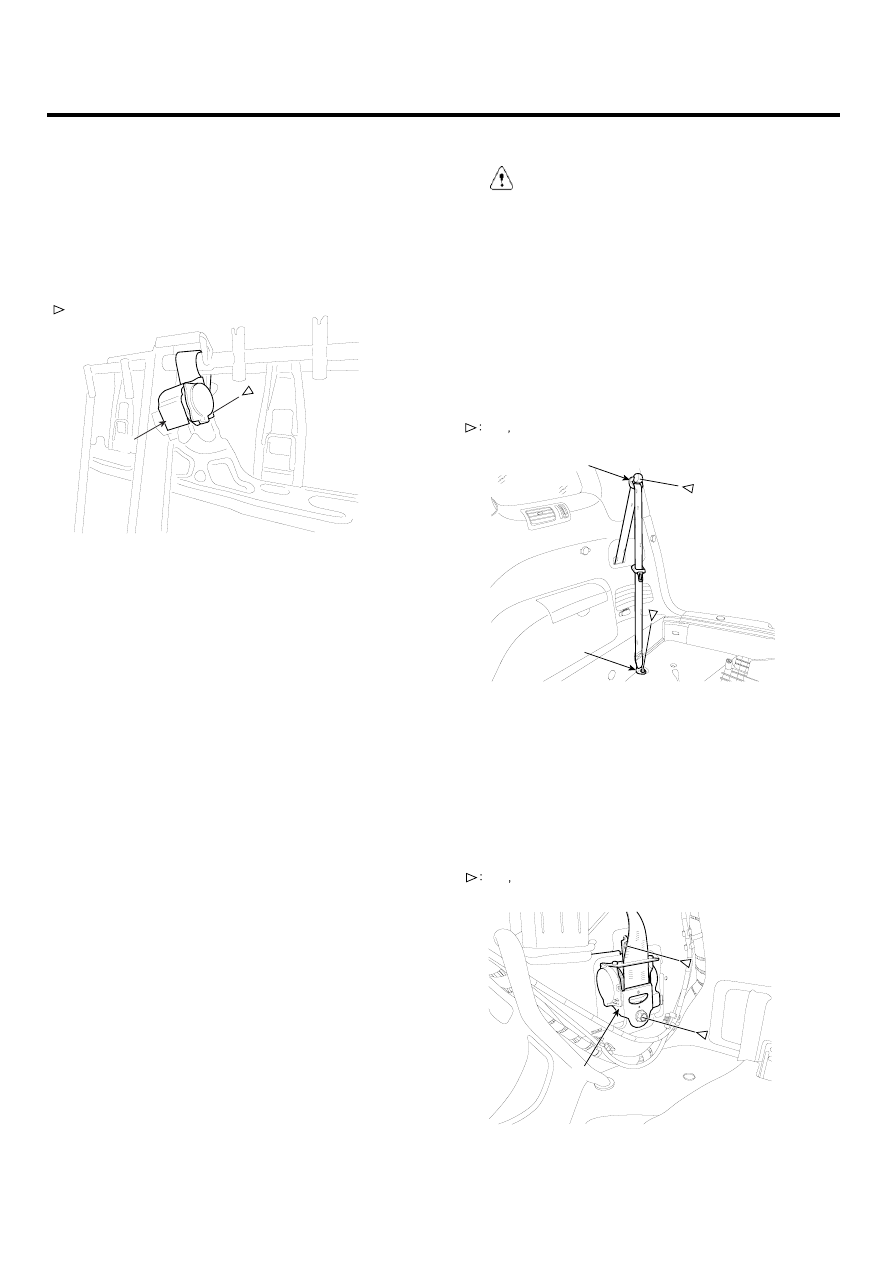

SECONDARY CENTER SEAT BELT REPLACEMENT

1.

Remove the secondary seat assembly. (See page
BD- 107)

2.

Remove the seat back cover. (See page BD- 108)

3.

After loosening the mounting bolts, then remove the
seat belt (A).

A

: Nut Locations, 1

SCMBD6217L

4.

Installation is the reverse of removal.

THIRD SEAT BELT RELACEMENT

CAUTION

-

When installing the belt, make sure not to
damaged the pretensioner.

1.

Remove the following items first.
-

Rear seat assembly. (See page BD- 102, 113)

-

Rear door scuff trim. (See page BD- 81)

-

Tranverse trim. (See page BD- 84)

2.

Remove the upper anchor (B).

3.

Remove the lower anchor (A).

A

B

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6162L

4.

Remove the secondary seat lower anchor. (See page
BD- 119)

5.

Remove the luggage side trim. (See page BD- 84)

6.

After loosening the retractor (B) mounting bolt, re-
move the rear seat belt.

B

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6163L

7.

Installation is the reverse of removal.

SEAT

BD -121

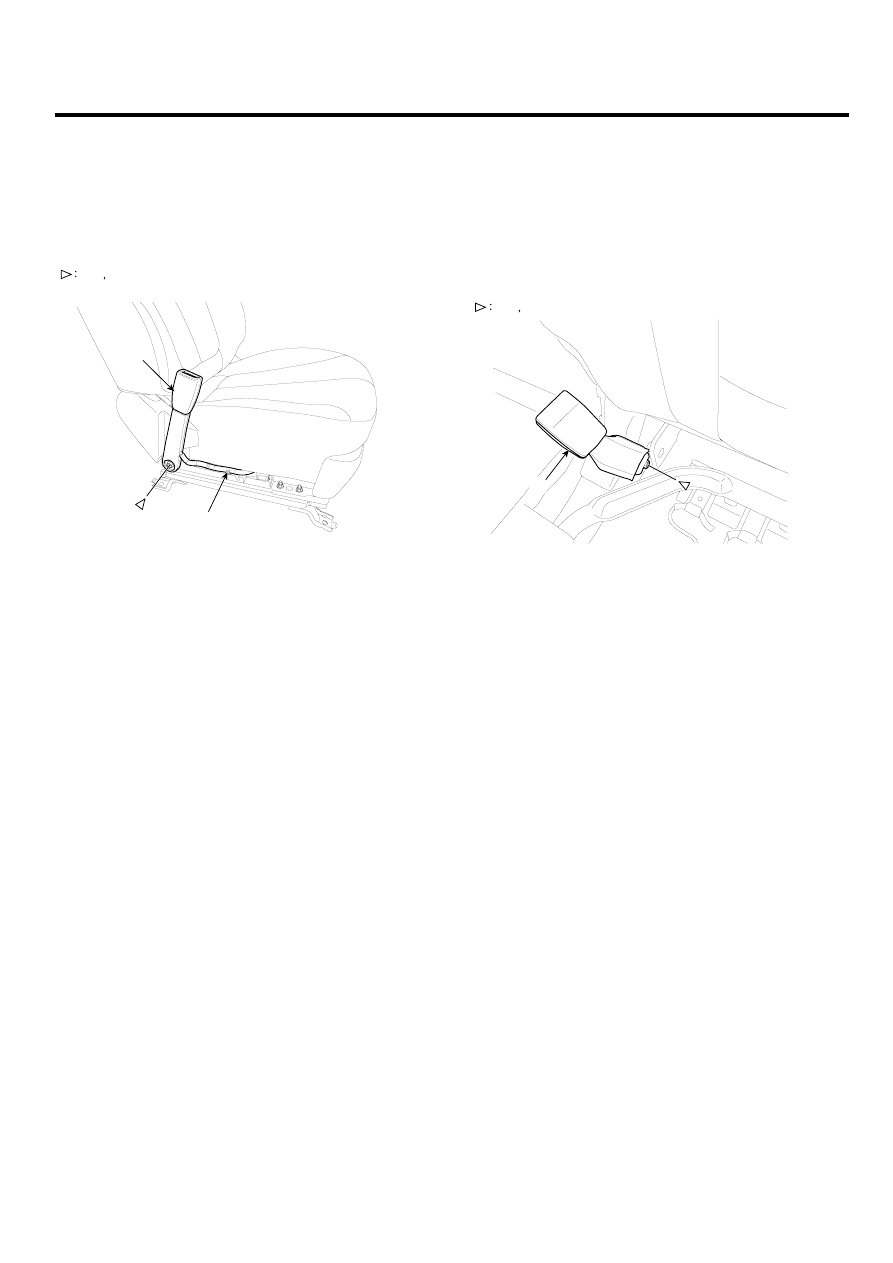

FRONT SEAT BELT BUCKLE REPLACEMENT

1.

Remove the front seat assembly. (See page BD- 94)

2.

Remove the wire harness of buckle from seat(B).

3.

Remove the seat belt buckle (A).

A

B

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6164L

4.

Installation is the reverse of removal.

SECONDARY SEAT BELT BUCKLE REPLACEMENT

1.

Remove the secondary seat assembly. (See page
BD- 102)

2.

Remove the secondary seat cushion. (See page BD-
111)

3.

Remove the seat belt buckle (A).

A

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6218L

4.

Installation is the reverse of removal.

BD -122

BODY (INTERIOR AND EXTERIOR)

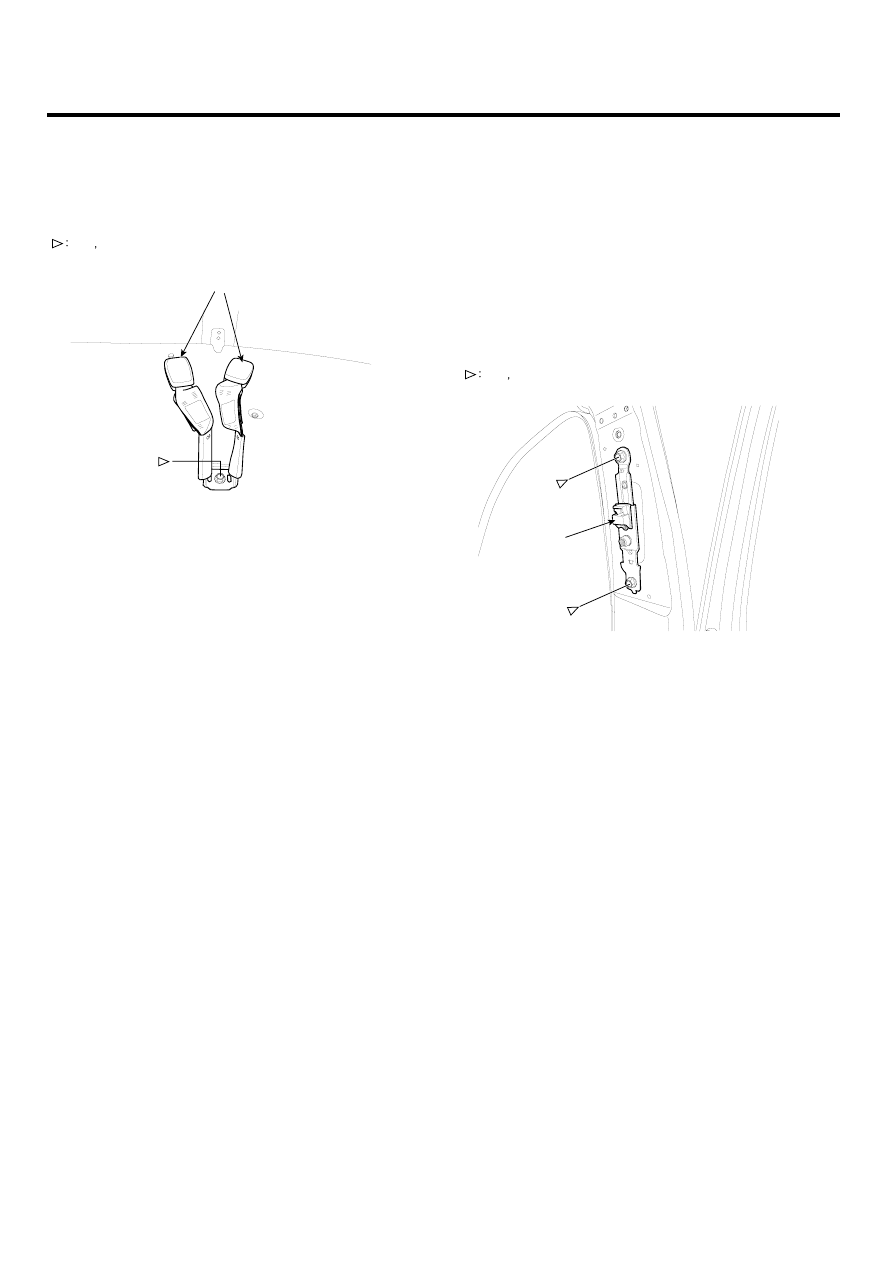

THIRD SEAT BELT BUCKLE REPLACEMENT

1.

Remove the third seat assembly. (See page BD- 113)

2.

Remove the seat belt buckle (A).

A

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6165L

3.

Installation is the reverse of removal.

HEIGHT ADJUSTER REPLACEMENT

1.

Remove the following items first.
-

Front assembly. (See page BD- 94)

-

Front and rear door scuff trim. (See page BD- 81)

-

Front seat belt upper and lower anchor. (See
page BD- 120)

-

Center pillar lower and upper trim. (See page
BD- 82)

2.

Loosen the mounting bolts, then remove the height
adjuster (A).

A

Bolt 39.2~53.9N.m

           (4.0 ~ 5.5Kgf.m, 28.9~39.8lbf.ft)

SCMBD6166L

3.

Installation is the reverse of removal.
