EXTERIOR

BD -7

EXTERIOR

HOOD

REPLACEMENTS

EA65142C

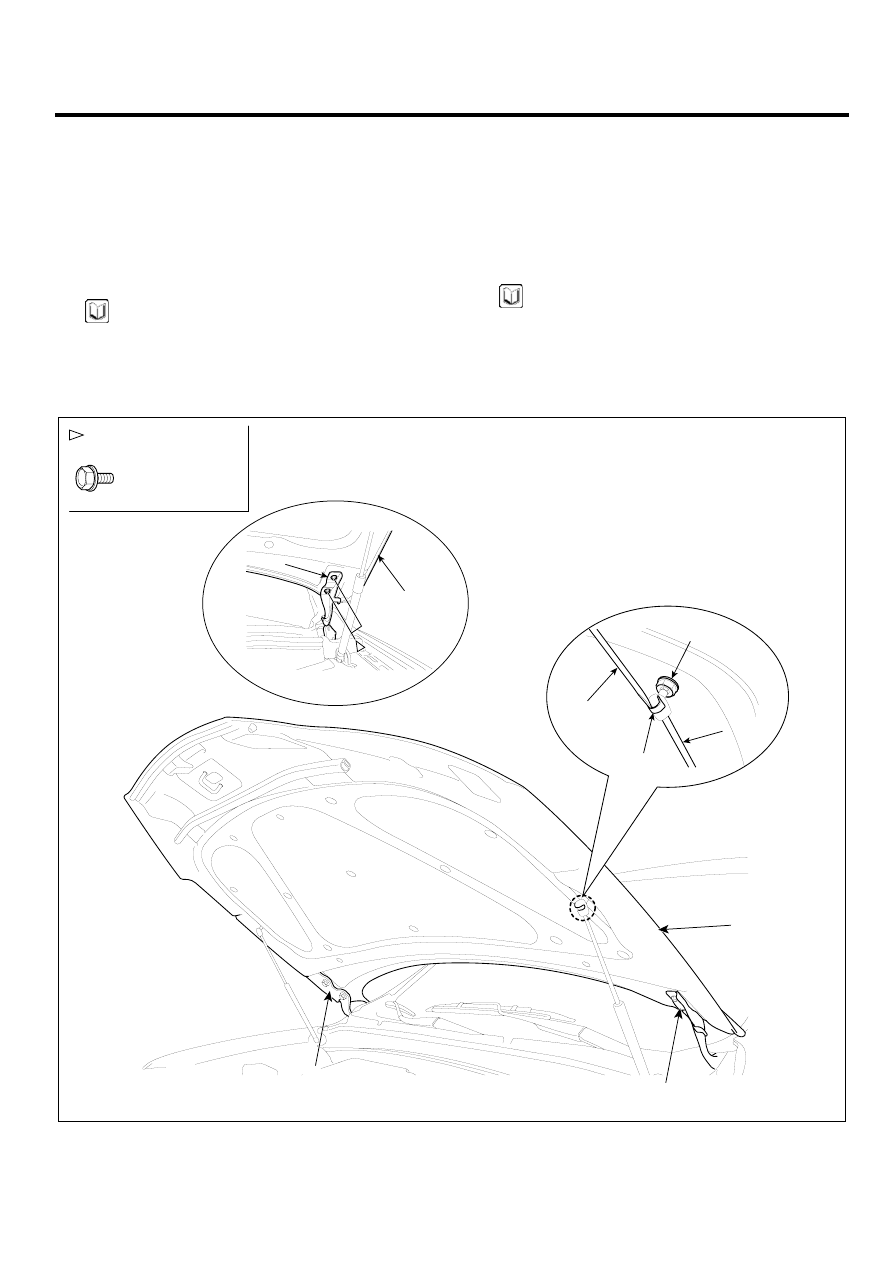

HOOD ASSEMBLY REPLACEMENT

NOTE

-

When removing and installing the hood, an as-
sistant is necessary.

-

Take care not to damaged the hood and body.

-

When removing the clips, use a clip remover.

1.

Using a screwdriver (A), lift up slightly the socket clips
(B) of both ends on the lifter (D), and then remove the
lifter from the bracket (C).

2.

After loosen the hood hinge (E) mounting bolts, re-
move the hood (F).

3.

Installation is the reverse of removal.

NOTE

-

Make sure the hood opens properly and locks
securely.

-

Adjust the hood alignment. (See page BD- 13)

E

F

E

E

F

A

B

C

D

: Bolt Locations, 4

21.6~21.5 N.m
(2.2 ~ 2.7 Kgf.m,
15.9~19.5 lbf.ft)

SCMBD6001L

BD -8

BODY (INTERIOR AND EXTERIOR)

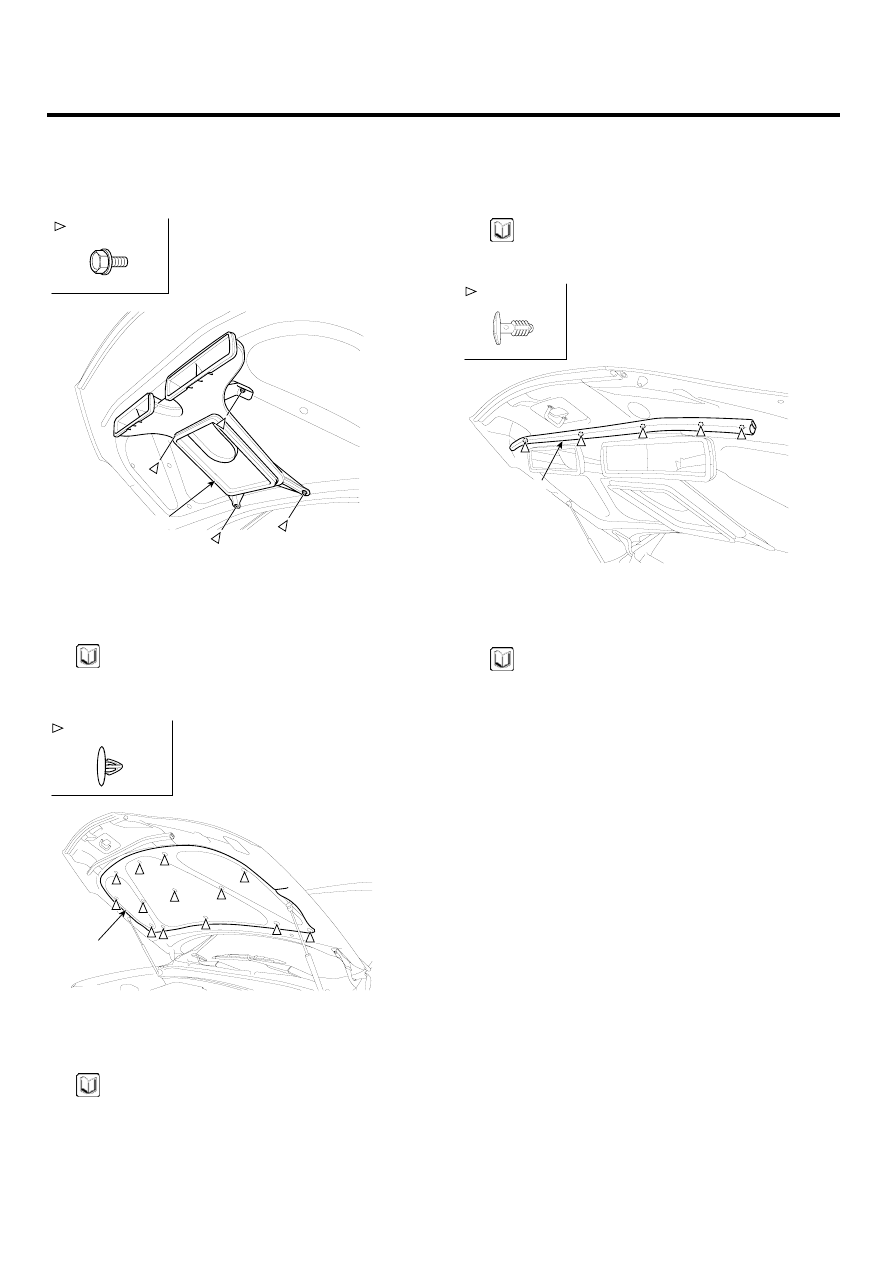

HOOD INSULATOR REPLACEMENT

1.

After loosening the mounting bolts, then remove the
inter cooler duct (A).

A

: Bolt Locations, 4

SCMBD6002L

2.

Using a clip remover, detach the clips, and remove the
hood insulator (A).

NOTE

-

Take care not to scratch the hood panel.

A

: Clip Locations, 13

SCMBD6003L

3.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.

HOOD SEAL WEATHERSTRIP REPLACEMENT

1.

Detach the clips, then remove the hood weather-
strip(A).

NOTE

-

Take care not to scratch the hood.

A

: Clip Locations

SCMBD6004L

2.

Installation is the reverse of removal.

NOTE

-

Replace any damaged clips.

EXTERIOR

BD -9

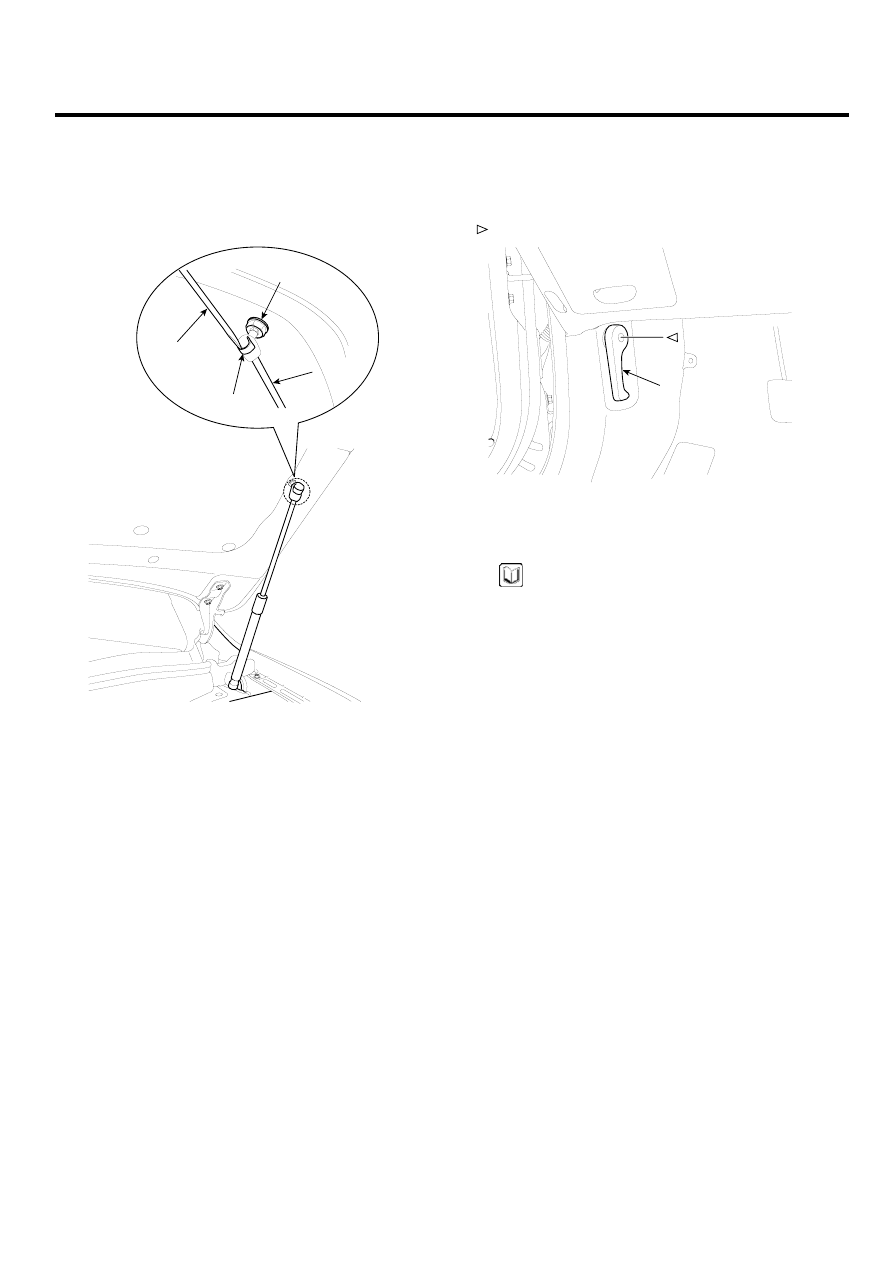

HOOD LIFT REPLACEMENT

1.

Using a screwdriver (A), lift up slightly the socket clips
(B) of both ends on the lifter (D), and then remove the
lifter from the bracket (C).

A

B

C

D

SCMBD6005D

2.

Installation is the reverse of removal.

HOOD RELEASE HANDLE REPLACEMENT

1.

After loosening the mounting screw, then remove the
hood release handle (A).

: Clip

A

SCMBD6006L

2.

Installation is the reverse of removal.

NOTE

-

Make sure the hood latch cable is connected
properly.

-

Make sure the hood locks securely.

BD -10

BODY (INTERIOR AND EXTERIOR)

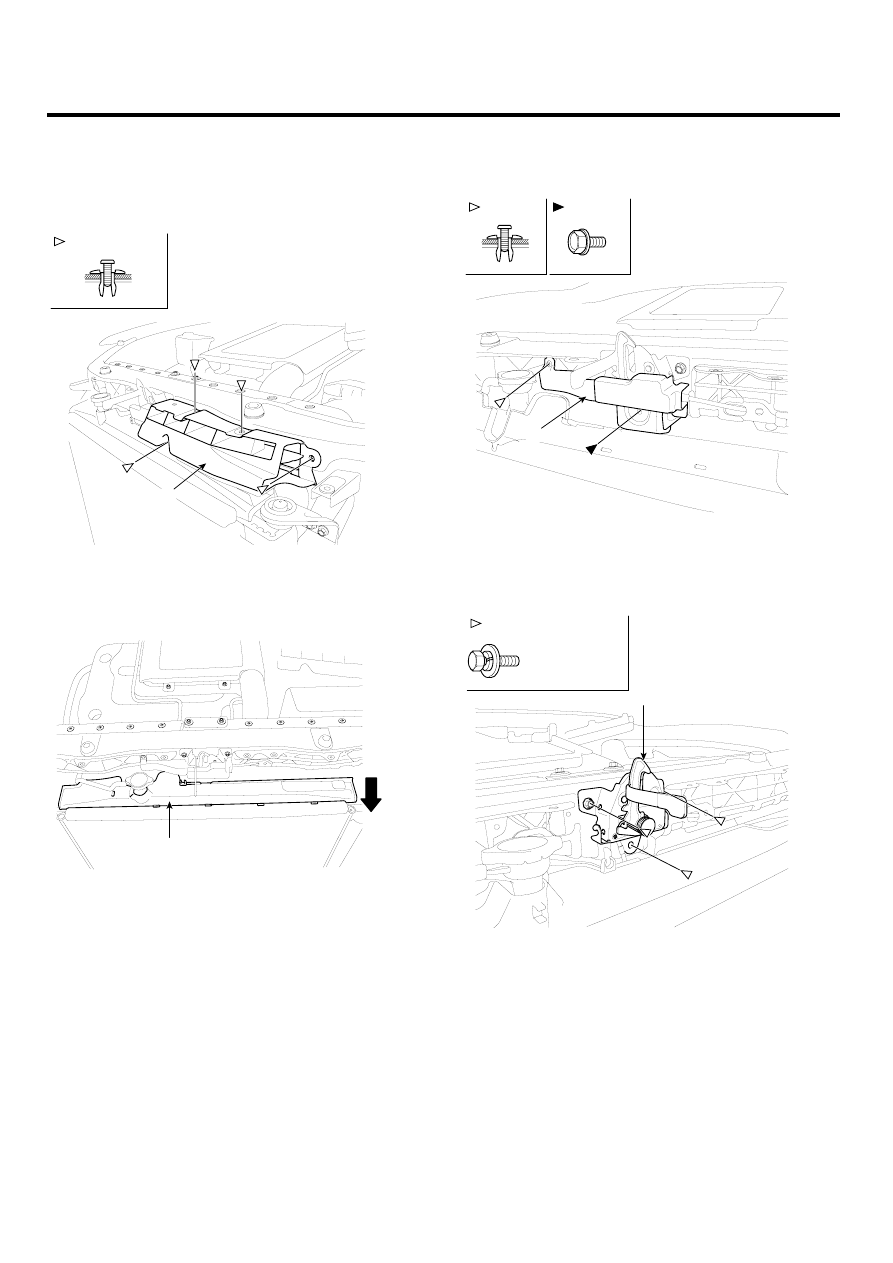

HOOD LATCH REPLACEMENT

1.

Remove the front bumper cover. (See page BD- 90)

2.

Detach the clips, then remove the duct (A).

A

: Clip Locations, 4

SCMBD6007L

3.

Pull the radiator cover(A).

A

SCMBD6008D

4.

Detach the clips, then remove the hood latch cover
(A).

A

Fastener Locations

: Clip, 1

: Bolt, 1

SCMBD6009L

5.

After loosening the mounting bolts, then remove the
hood latch (B).

B

: Bolt Locations, 3

6.9~10.8 N.m
(0.7 ~ 1.1 Kgf.m,
5.1~8.0 lbf.ft)

SCMBD6010L
