Hyundai Santa Fe (2006 year). Manual - part 104

ATA -174

AUTOMATIC TRANSAXLE (A5HF1)

TRANSAXLE RANGE (TR)
SWITCH

DESCRIPTION

E3E6B37C

Sensor tyep

1.

Type : ROTARY

2.

Available temperature range : -40~150 C(-40~320 F)

3.

TORQUE : 10~12Nm(1.0~1.2kgf.m, 7~8lb-ft )

Function

Detect the position of select lever through the contact switch. It makes
starting possible in "P" and "N".

1

3 2

4

5

6

7

9

8

10

C208

1. D range
3. P range
4. N range
7. R range
8. Power supply IG1
9. Start circuit
10. Start circuit

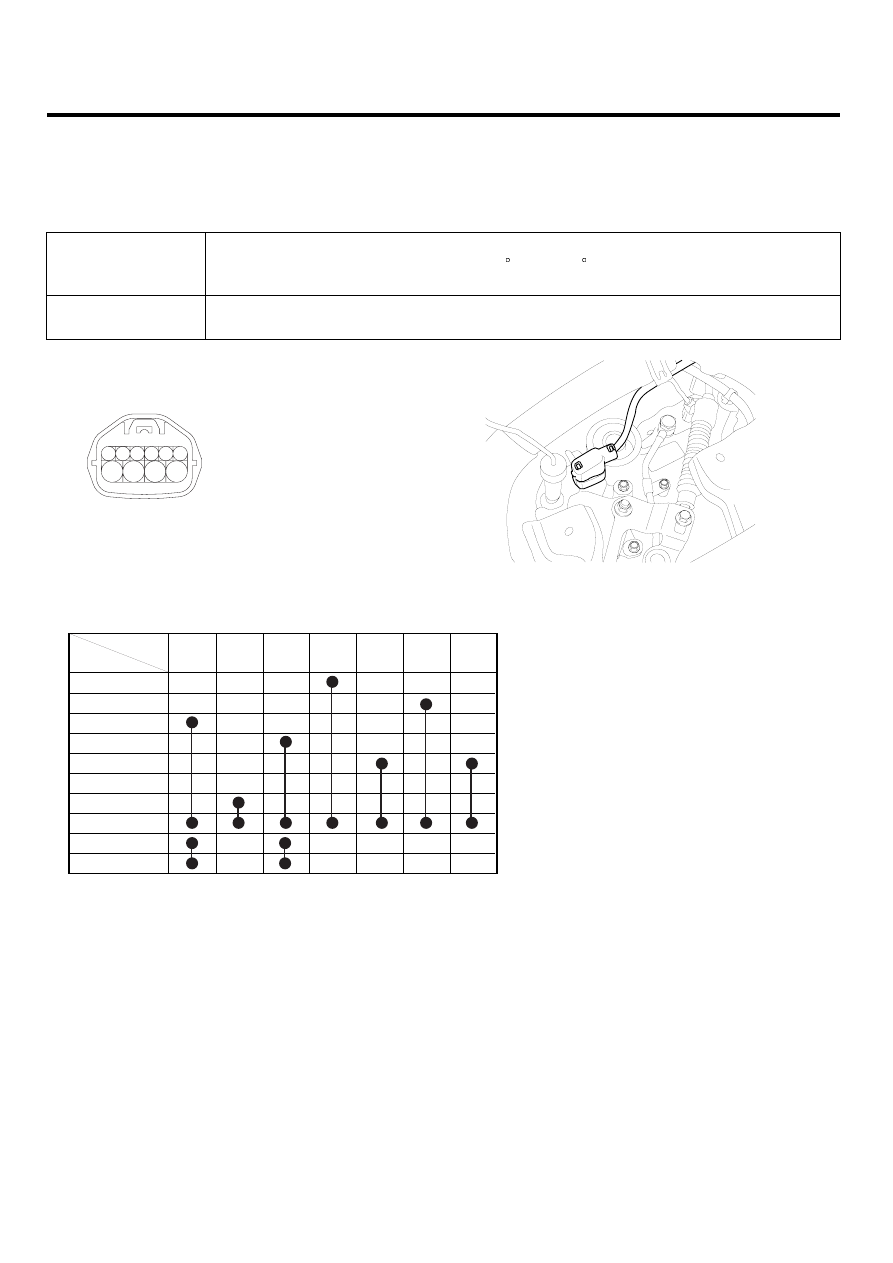

<Installation location>

SCMAT6007L

P

R

N

D

3

2

L

1

2

3

4

5

6

7

8

9

10

Terminal No.

Shift lever

SCMAT6008L

AUTOMATIC TRANSAXLE CONTROL SYSTEM

ATA -175

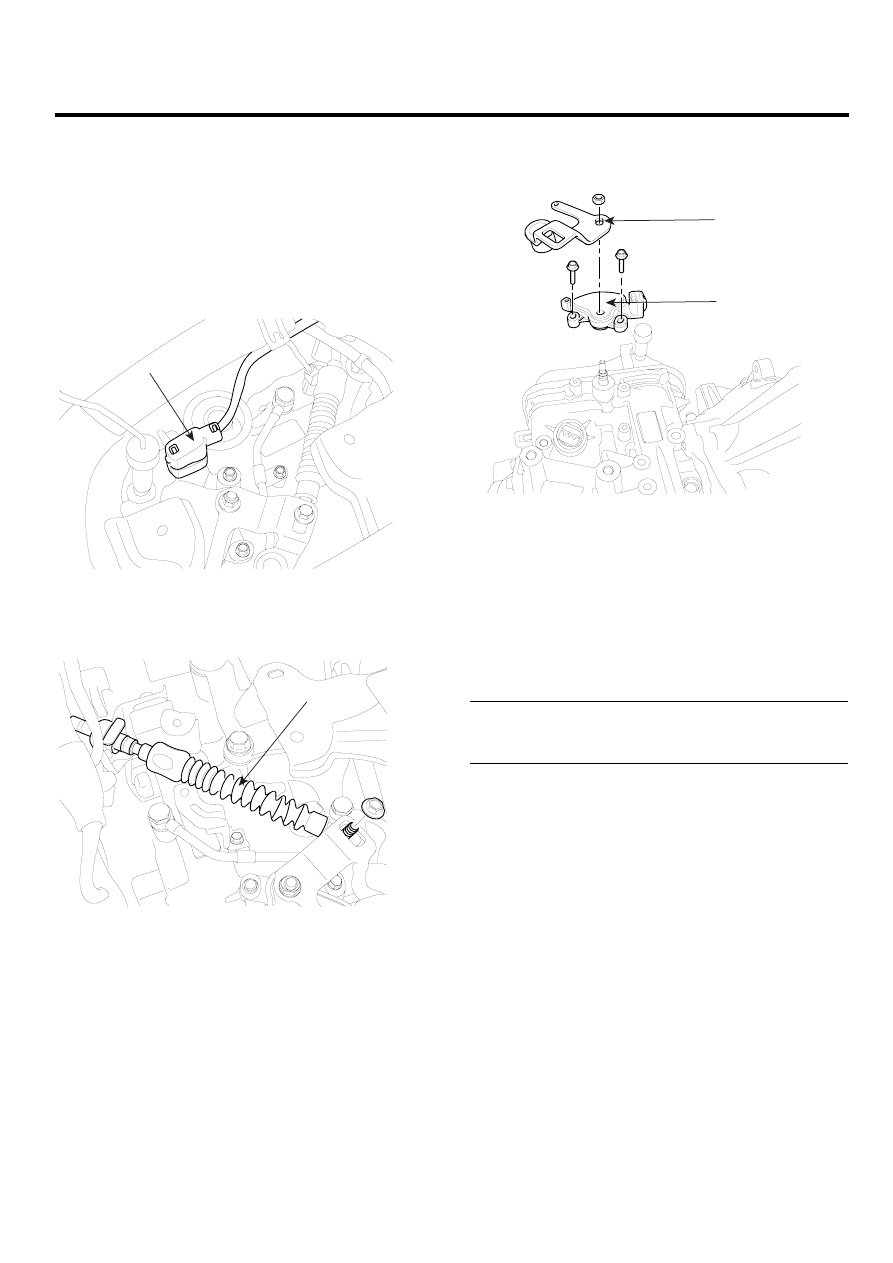

REMOVAL

E0EF8ADF

1.

Remove the battery terminal.

2.

Remove the battery and battery tray.

3.

Remove the air cleaner assembly(Refer to the auto-
matic transaxle-Removal/installation procedures).

4.

Disconnect the inhibitor switch connector(A).

A

SCMAT6045D

5.

Remove the control cable(A) from the manual control
lever.

A

SCMAT6046D

6.

Remove the inhibitor switch(A) and manual control
lever(B).

A

B

SCMAT6047D

INSTALLATION

E38D55AE

1.

Set the inhibitor switch to the "N" position.

2.

Set the inhibitor switch control shaft to the "N" posi-
tion.

3.

Install the inhibitor switch and manual control lever.

TORQUE
Shaft nut: 17~21Nm(1.7~2.1kgf.m, 12~15lb-ft)
Bolt(2EA): 10~12Nm(1.0~1.2kgf.m, 7~8lb-ft )

4.

Install the control cable to the manual control lever.

5.

Connect the inhibitor switch connector.

6.

Installation is the reverse of the removal.

7.

Turn the ignition switch ON after installation.
Move the shift lever from "P" range to "L" range, and
verify that the A/T gear position indicator follows the
transaxle range switch.
