ATA -102

AUTOMATIC TRANSAXLE (A5HF1)

2.

CHECK PCM/TCM

1)

Connect scantool to data link connector(DLC).

2)

Ignition "ON" ＆ Engine "OFF".

3)

Select A/T Solenoid valve Actuator test and Operate Actuator test.

4)

Can you hear operating sound for "PRESS CONTROL SOL VALVE(VFS)" Actuator testing function?

YES

▶ Go to "Verification of vehicle repair" procedure.

NO

▶ Replace PCM/TCM as necessary and go to "Verification of vehicle repair" procedure.

ACTUATOR TEST CONDITION
1.

IG SWITCH ON

2.

TRANSAXLE RANGE SWITCH is normal

3.

P RANGE

4.

Vehicle Speed 0mph(0km/h)

5.

Throttle position sensor＜ 1V

6.

IDLE SWITCH ON

7.

ENGINE RPM 0

VERIFICATION OF VEHICLE REPAIR

E34559E6

Refer to DTC P0743.

AUTOMATIC TRANSAXLE SYSTEM

ATA -103

DTC P0750 SHIFT CONTROL SOLENOID VALVE A CIRCUIT MALFUNCTION

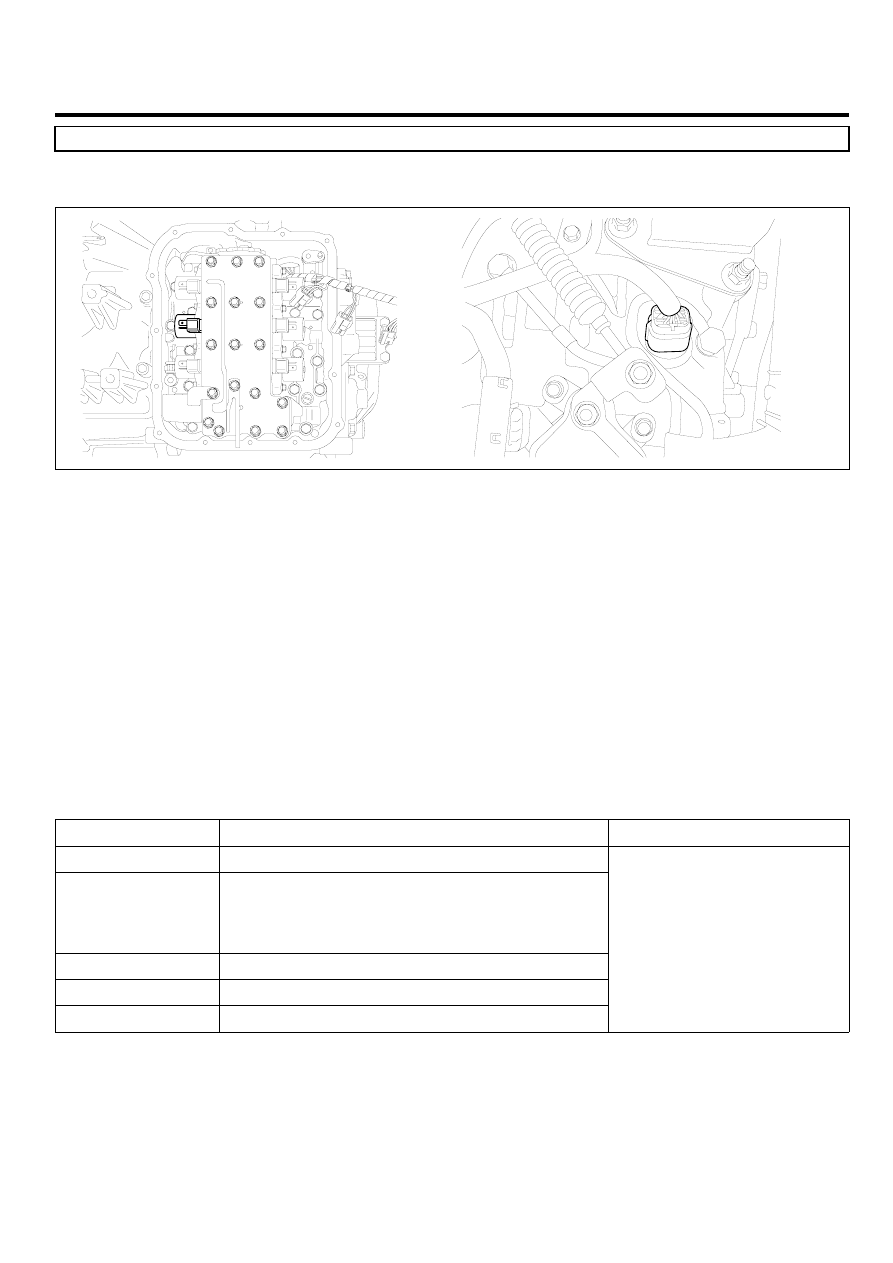

COMPONENT LOCATION

EC54E5ED

AKKF117G

GENERAL DESCRIPTION

E9004129

The Automatic transmission changes the gear position of the transmission by utilizing a combination of clutches and
brakes, which are controlled by solenoid valves. This automatic transmission consists of a: LR (Low and Reverse Brake),
2ND (2nd Brake), UD (Under Drive Clutch), OD (Over Drive Clutch), REV (Reverse Clutch), and a RED (Reduction Brake,
only for 5 speed transmissions). The LR Brake is engaged in the 1st gear and reverse gear positions.

DTC DESCRIPTION

E700E62E

The TCM checks the Low and Reverse Control Signal by monitoring the feedback signal from the solenoid valve drive
circuit. If an unexpected signal is monitored (for example, high voltage is detected when low voltage is expected, or low
voltage is detected when high voltage is expected), the TCM judges that the Low and Reverse control solenoid circuit is
malfunctioning and sets this code.

DTC DETECTING CONDITION

ECAEDCB1

Item

Detecting Condition

Possible cause

DTC Strategy

• Check voltage range

Enable Conditions

• Not being control for "N-D or N-R"
• Voltage of AT relay ≥ 10V
• Not Fail Safe Status
• IG "ON"

Threshold value

• Out of available voltage range

Diagnostic Time

• more than 320 ms

Fail Safe

• Locked in 3 rd gear.(Control relay off)

• Open or short in circuit
• Faulty LR SOLENOID VALVE
• Faulty PCM/TCM

SPECIFICATION

EBBA2E7C

Refer to DTC P0743.

ATA -104

AUTOMATIC TRANSAXLE (A5HF1)

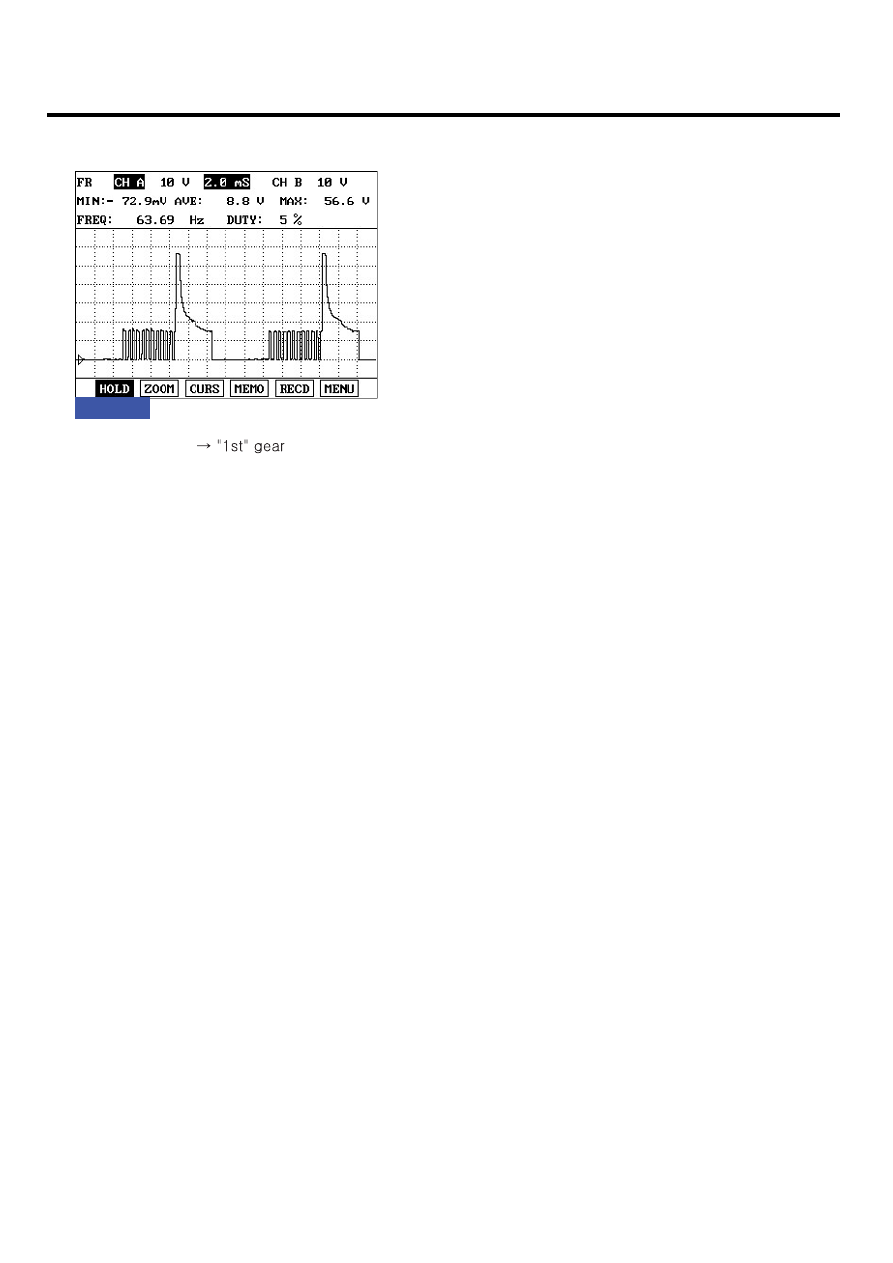

SIGNAL WAVEFORM

E657B66E

FIG.1)

FIG.1) : "2nd" gear

EKBF117A

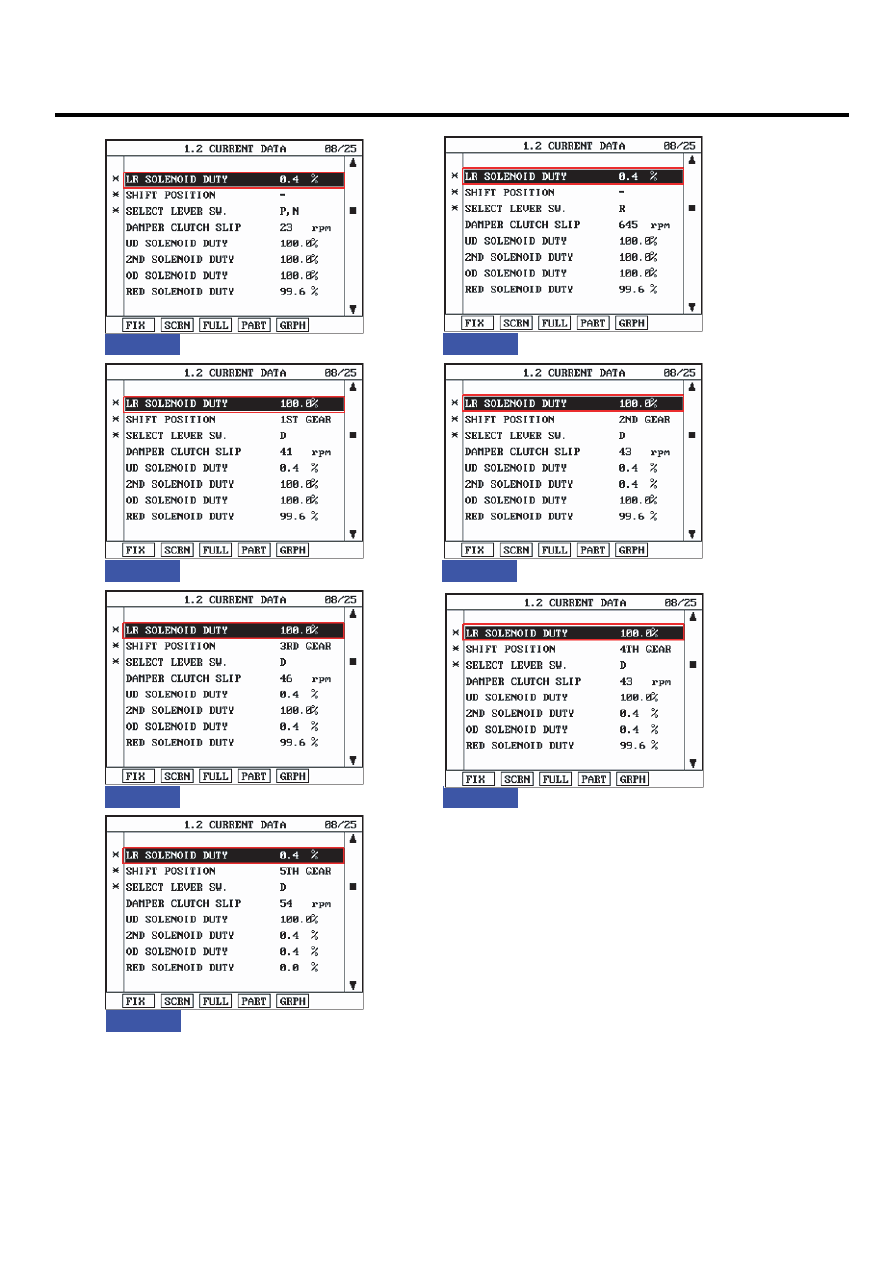

MONITOR SCANTOOL DATA

EBC98BD9

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "LR SOL. VALVE" parameter on the scantool.

4.

Shift gear at each position.

AUTOMATIC TRANSAXLE SYSTEM

ATA -105

FIG.1)

FIG.2)

FIG. 1) P,N
FIG. 2) "R"
FIG. 3) "D 1st" gear
FIG. 4) "2nd" gear
FIG. 5) "3rd" gear
FIG. 6) "4th" gear
FIG. 7) "5th" gear

FIG.3)

FIG.4)

FIG.5)

FIG.6)

FIG.7)

LKKG209D
