ATA -94

AUTOMATIC TRANSAXLE (A5HF1)

2.

Check signal circuit short inspection

1)

Ignition "OFF".

2)

Disconnect "A/T SOLENOID VALVE" connector and "PCM/TCM" connector.

3)

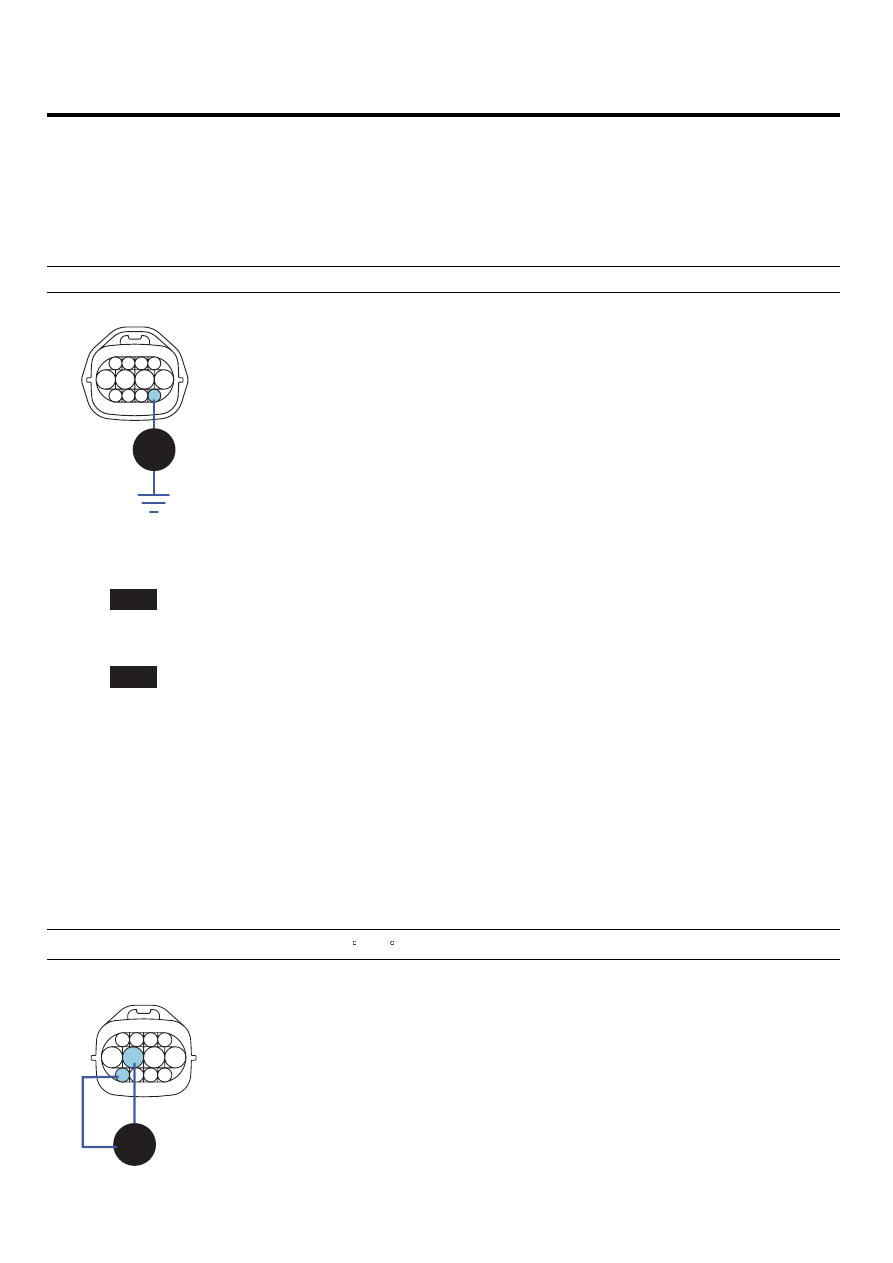

Measure resistance between terminal "9" of the ATM SOLENOID VALVE harness and chassis ground.

Specification: Infinite

1

2

3

4

5

6

7

8

9

10

11

12

3. UD solenoid valve
4. 2ND solenoid valve
5. A/T battery
6. A/T battery
7. VF solenoid valve(+)
8. VF solenoid valve(-)

9. DCC solenoid valve

10.RED solenoid valve
11. LR solenoid valve
12. OD solenoide valve

C209

Ω

SCMAT6363L

4)

Is resistance within specifications?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Check for short to ground in harness. Repair as necessary and go to "Verification of vehicle repair" procedure.

COMPONENT INSPECTION

E8A46886

1.

CHECK SOLENOID VALVE

1)

Ignition "OFF".

2)

Disconnect "A/T SOLENOID VALVE" connector.

3)

Measure resistance between terminal "6" and terminal "9" of the ATM SOLENOID VALVE harness connector.

Specification: Approximately 2.7~3.4 Ω [20 C(68 F)]

3. UD solenoid valve
4. 2ND solenoid valve
5. A/T battery

6. A/T battery

7. VF solenoid valve(-)
8. VF solenoid valve(+)

9. DCC solenoid valve

10.RED solenoid valve
11. LR solenoid valve
12. OD solenoide valve

C209

Ω

1 2 3 4

5

6

7

8

9 10 1112

Component Side

SCMAT6364L

AUTOMATIC TRANSAXLE SYSTEM

ATA -95

4)

Is resistance within specification?

YES

▶ Go to "CHECK PCM/TCM" as below.

NO

▶ Replace TCC SOLENOID VALVE as necessary and go to "Verification of vehicle repair" procedure.

2.

CHECK PCM/TCM

1)

Connect scantool to data link connector(DLC).

2)

Ignition "ON" ＆ Engine "OFF".

3)

Select A/T solenoid valve actuator test and operate actuator test.

4)

Can you hear operating sound for TCC SOLENOID VALVE actuator testing function?

YES

▶ Go to "Verification of vehicle repair" procedure.

NO

▶ Replace PCM/TCM as necessary and go to "Verification of vehicle repair" procedure.

ACTUATOR TEST CONDITION
1.

IG SWITCH ON

2.

TRANSAXLE RANGE SWITCH is normal

3.

P RANGE

4.

Vehicle Speed 0mph(0km/h)

5.

Throttle position sensor＜ 1V

6.

IDLE SWITCH ON

7.

ENGINE RPM 0

VERIFICATION OF VEHICLE REPAIR

E21BB1F7

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.

ATA -96

AUTOMATIC TRANSAXLE (A5HF1)

DTC P0748 PRESSURE CONTROL SOLENOID VALVE A - ELECTRICAL

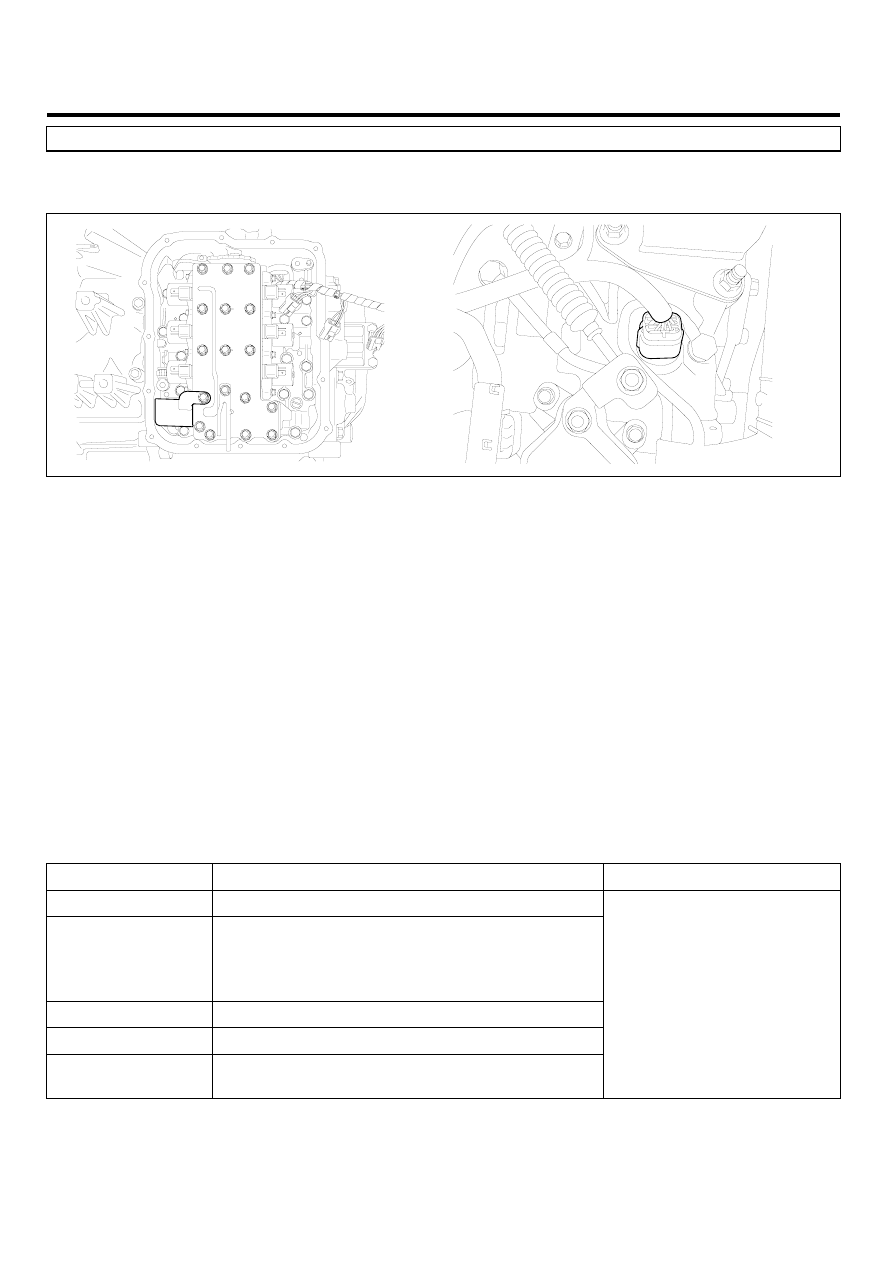

COMPONENT LOCATION

EE1ADEA9

AKKF116U

GENERAL DESCRIPTION

E8C28EFB

Variable Force Solenoid (Linear Solenoid) : With the duty control which uses higher frequency(600Hz), instead of the
existing PWM type which adapts low frequency(60Hz) to control, spool valve can be controlled precisely.
In PWM control, the amount of oil flow is determined by the duration of "ON"signal among continuously repeated ON/OFF
signals.
In VFS, the amount is decided by the width of the oil passage.

DTC DESCRIPTION

E7FEEABF

The TCM checks the VFS Control Signal by monitoring the feedback signal from the solenoid valve drive circuit. If an
unexpected signal is monitored (for example, high voltage is detected when low voltage is expected, or low voltage is de-
tected when high voltage is expected), the TCM judges that the Low and Reverse control solenoid circuit is malfunctioning
and sets this code.

DTC DETECTING CONDITION

E7DA9EA8

Item

Detecting Condition

Possible cause

DTC Strategy

• Check voltage range

Enable Conditions

• 18V ＞ Voltage Battery ＞10V
• VFS SOL Duty ≥ 8.4%
• IG "ON"
• Not Fail Safe Status

Threshold value

• Out of available voltage range

Diagnostic Time

• more than 320msec

Fail Safe

• GRD shord : Locked in 3 rd gear.(Control relay off)
• OPEN or B+ short : not control VFS

• Open or short in circuit
• Faulty VF SOLENOID VALVE
• Faulty PCM/TCM

SPECIFICATION

EC6F1DB0

Refer to DTC P0743.

AUTOMATIC TRANSAXLE SYSTEM

ATA -97

SIGNAL WAVEFORM

E8AAAE5D

FIG.1)

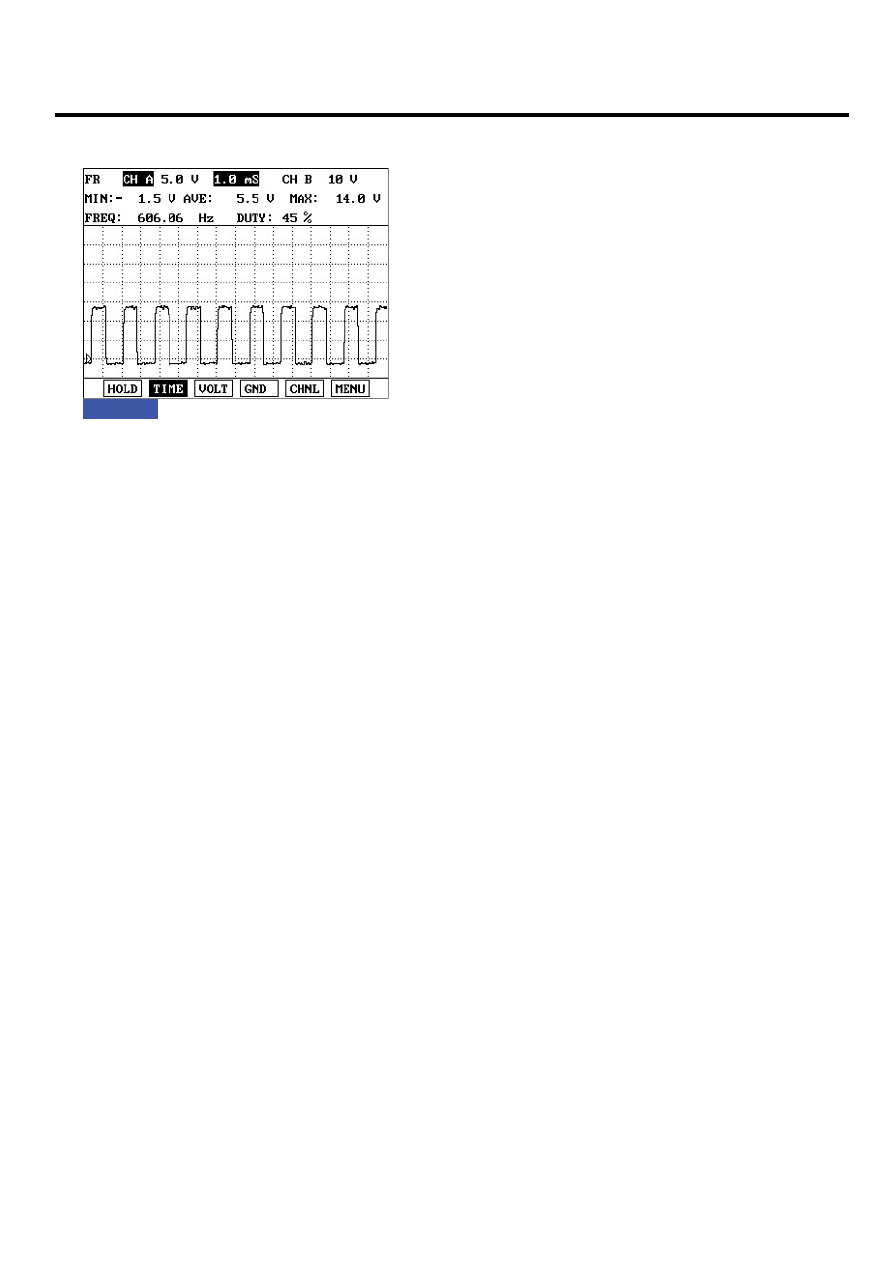

FIG.1) : Wave form of "VFS"

EKBF116A

MONITOR SCANTOOL DATA

ED568D3E

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "PRESS CONTROL SOL. VALVE" parameter on the scantool.

4.

Shift gear at each position.
