ATA -58

AUTOMATIC TRANSAXLE (A5HF1)

C243

1. Sensor ground
2. Output speed sensor

3. Power supply IG1

1

2

3

SCMAT6343L

4.

Is voltage within specification?

YES

▶ Go to "Ground circuit inspection" procedure.

NO

▶ Check for open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

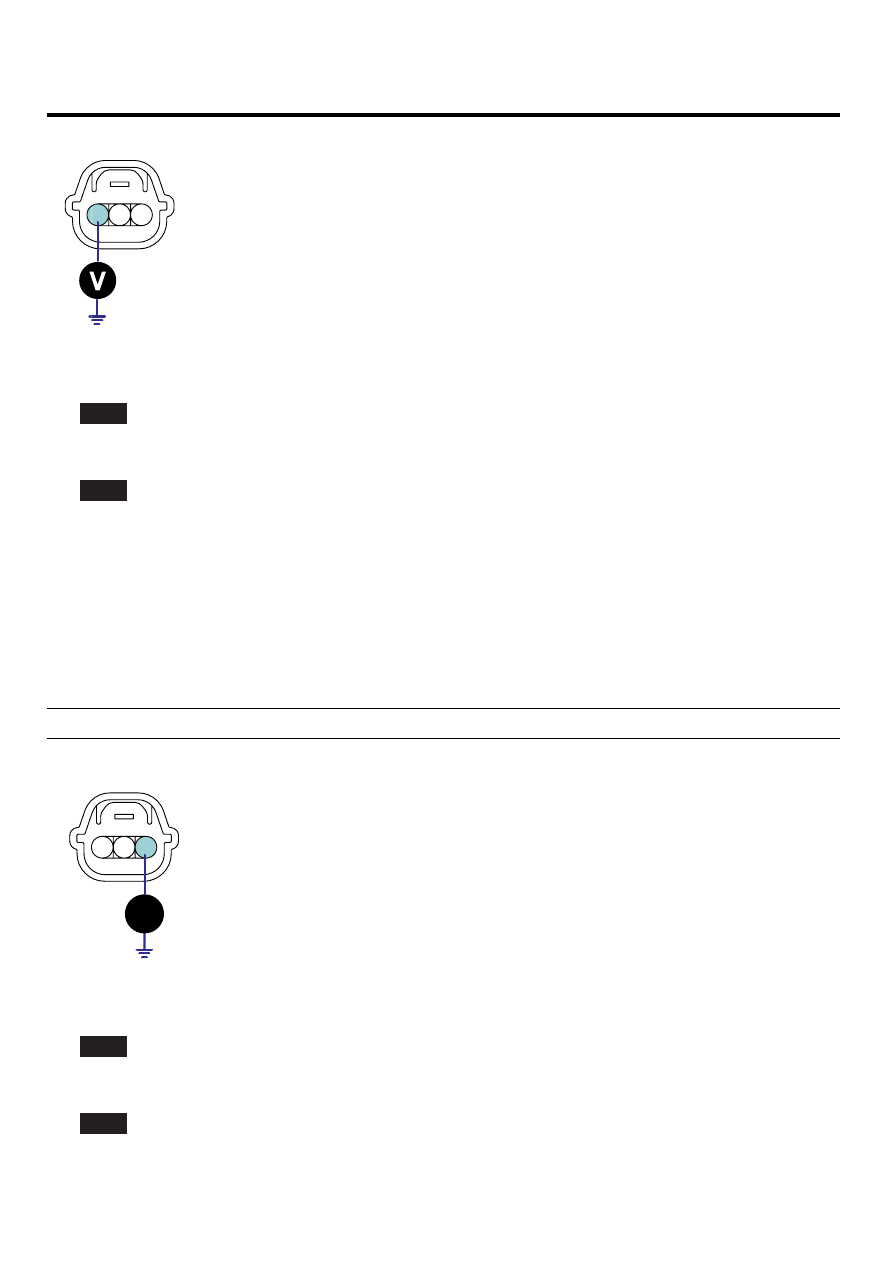

GROUND CIRCUIT INSPECTION

E8A15D01

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "OUTPUT SPEED SENSOR" connector.

3.

Measure resistance between terminal "1" of the OUTPUT SPEED SENSOR harness connector and chassis ground.

Specification : approx. 0Ω

C243

1. Sensor ground

2. Output speed sensor
3. Power supply IG1

Ω

1

2

3

SCMAT6344L

4.

Is resistance within specifications?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.
▶ If ground circuit is OK, Go to "Check PCM/TCM" of the "Component Inspection" procedure.

AUTOMATIC TRANSAXLE SYSTEM

ATA -59

COMPONENT INSPECTION

E75FB13E

1.

Check "OUTPUT SPEED SENSOR"

1)

Ignition "OFF".

2)

Disconnect the "OUTPUT SPEED SENSOR" connector.

3)

Measure resistance between terminal "1","2" and "2","3" and "1","3" of the "OUTPUT SPEED SENSOR" con-
nector.

Specification : Refer to "Reference data"

1. Sensor ground
2. Output speed sensor

3. Power supply IG1

Ω

C243
Component side

1

2

3

SCMAT6345L

4)

Is resistance within specifications?

[REFERENCE DATA]

Data

Reference Data

Current

22 mA

Input sensor

1.3 mm

Air Gap

Output sensor

0.85 mm

Input sensor

Above 4 ㏁

Resistance

Output sensor

Above 4 ㏁

High

4.8 ~ 5.2V

Voltage

Low

Below 0.8V

YES

▶ Go to "CHECK PCM/TCM " as below.

NO

▶ Replace "OUTPUT SPEED SENSOR" as necessary and Go to "Verification of Vehicle Repair" procedure.

ATA -60

AUTOMATIC TRANSAXLE (A5HF1)

2.

CHECK PCM/TCM

1)

Ignition "ON" ＆ Engine "OFF".

2)

Connect "OUTPUT SPEED SENSOR" connector.

3)

Install scantool and select a SIMU-SCAN.

4)

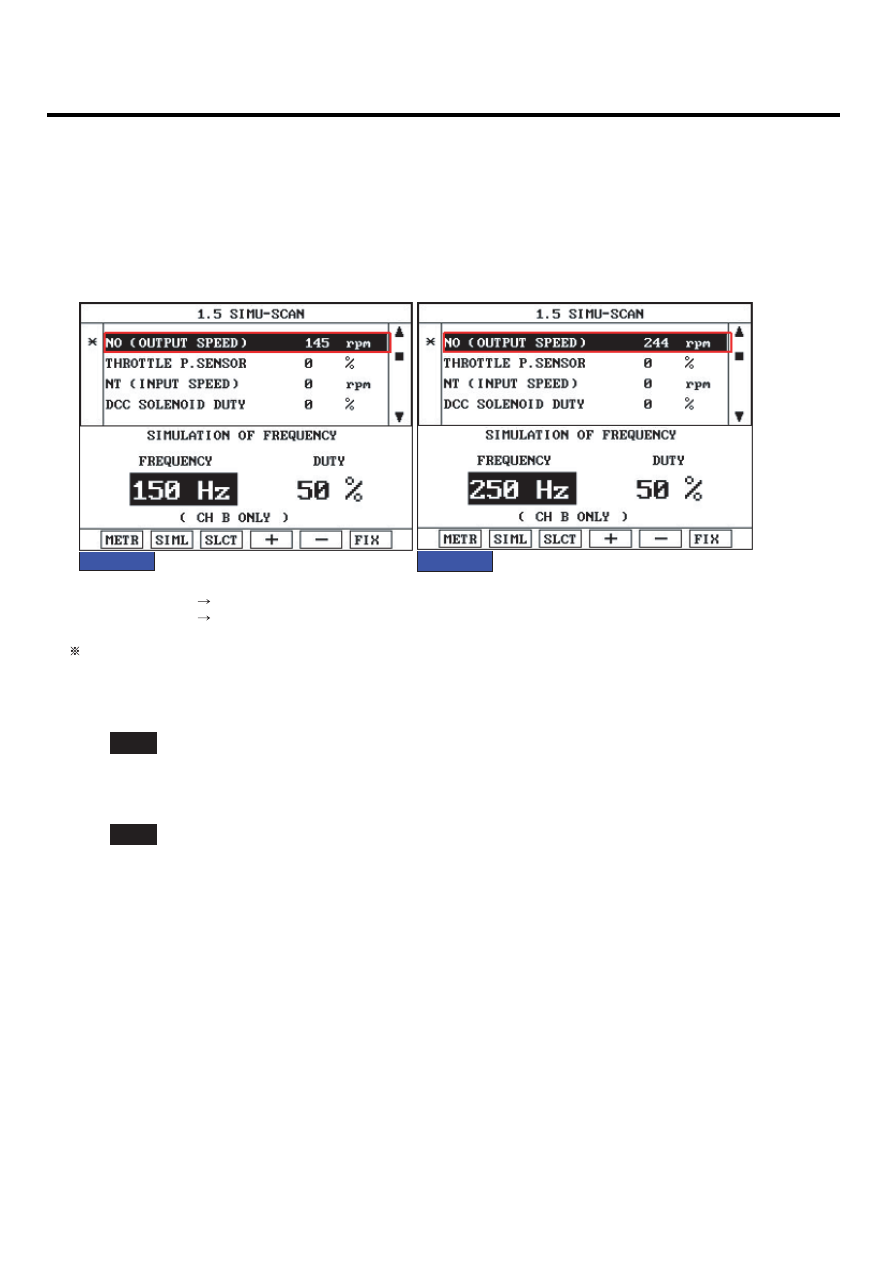

Simulate frequency to OUTPUT SPEED SENSOR signal circuit.

FIG.1)

FIG.2)

FIG.1) INPUT 150Hz

 145rpm

FIG.2) INPUT 250Hz

 244rpm



The values are subject to change according to vehicle model or conditions

EKBF106G

5)

Is "OUTPUT SPEED SENSOR" signal value changed according to simulation frequency?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EE9B7BA0

Refer to DTC P0717.

AUTOMATIC TRANSAXLE SYSTEM

ATA -61

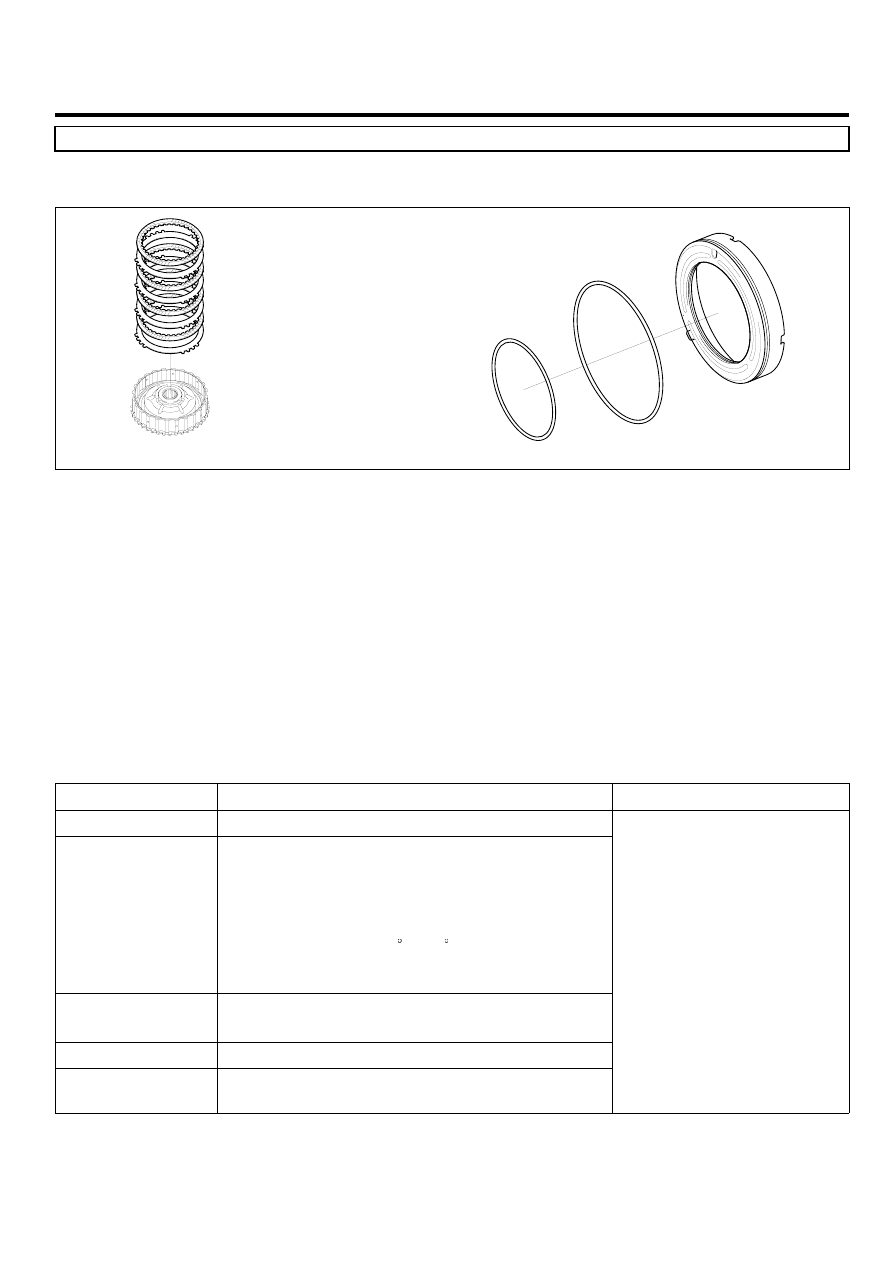

DTC P0731 GEAR 1 INCORRECT RATIO

COMPONENT LOCATION

E7E3BCB9

UD CLUTCH

L&R BRAKE

EKBF300A

GENERAL DESCRIPTION

E452D379

The value of the input shaft speed should be equal to the value of the output shaft speed, when multiplied by the 1st gear
ratio, while the transaxle is engaged in the 1st gear. For example, if the output speed is 1000 rpm and the 1st gear ratio
is 4.497, then the input speed is 4,497 rpm.

DTC DESCRIPTION

E26B1774

This code is set if the value of input shaft speed is not equal to the value of the output shaft, when multiplied by the 1st
gear ratio, while the transaxle is engaged in 1st gear. This malfunction is mainly caused by mechanical troubles such as
control valve sticking or solenoid valve malfunctioning rather than an electrical issue.

DTC DETECTING CONDITION

EEABEA7B

Item

Detecting Condition

Possible cause

DTC Strategy

• 1st gear incorrect ratio

Enable Conditions

• Engine speed ＞450rpm
• Output speed ＞ 350rpm
• After 2 sec is passed from shift finish of

shift to 1st gear

• Input speed ＞ 0rpm
• A/T oil temp ＞ -23.5 C(-9.4 F)
• Voltage of Battery ＞10V
• TRANSAXLE RANGE SWITCH is normal

Threshold value

• ㅣ Input speed - output speed ×1st gear

ratio ㅣ ≥ 200rpm

Diagnostic Time

• more than 1sec

Fail Safe

• Locked into 3rd gear.(If diagnosis code P0731 is

output four times, the transaxle is locked into 3rd gear)

• Faulty Input speed sensor
• Faulty output speed sensor
• Faulty UD clutch or LR brake

or Oneway clutch
