ATA -50

AUTOMATIC TRANSAXLE (A5HF1)

5.

Does "Input speed sensor" follow the reference data?

YES

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCM(PCM)’s connector or was repaired and
TCM(PCM) memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, cor-
rosion, contamination, deterioration or damage. Repair or replace as necessary and go to "Verification of Vehicle
Repair" procedure.

NO

▶ Go to "Terminal ＆ connector inspection" procedure.

TERMINAL & CONNECTOR INSPECTION

EC769CA3

1.

Many malfunctions in the electrical system may be caused from poor harness and terminal condition. These faults
can be caused by interference from other electrical systems and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of vehicle repair" procedure.

NO

▶ Go to "Signal circuit inspection" procedure.

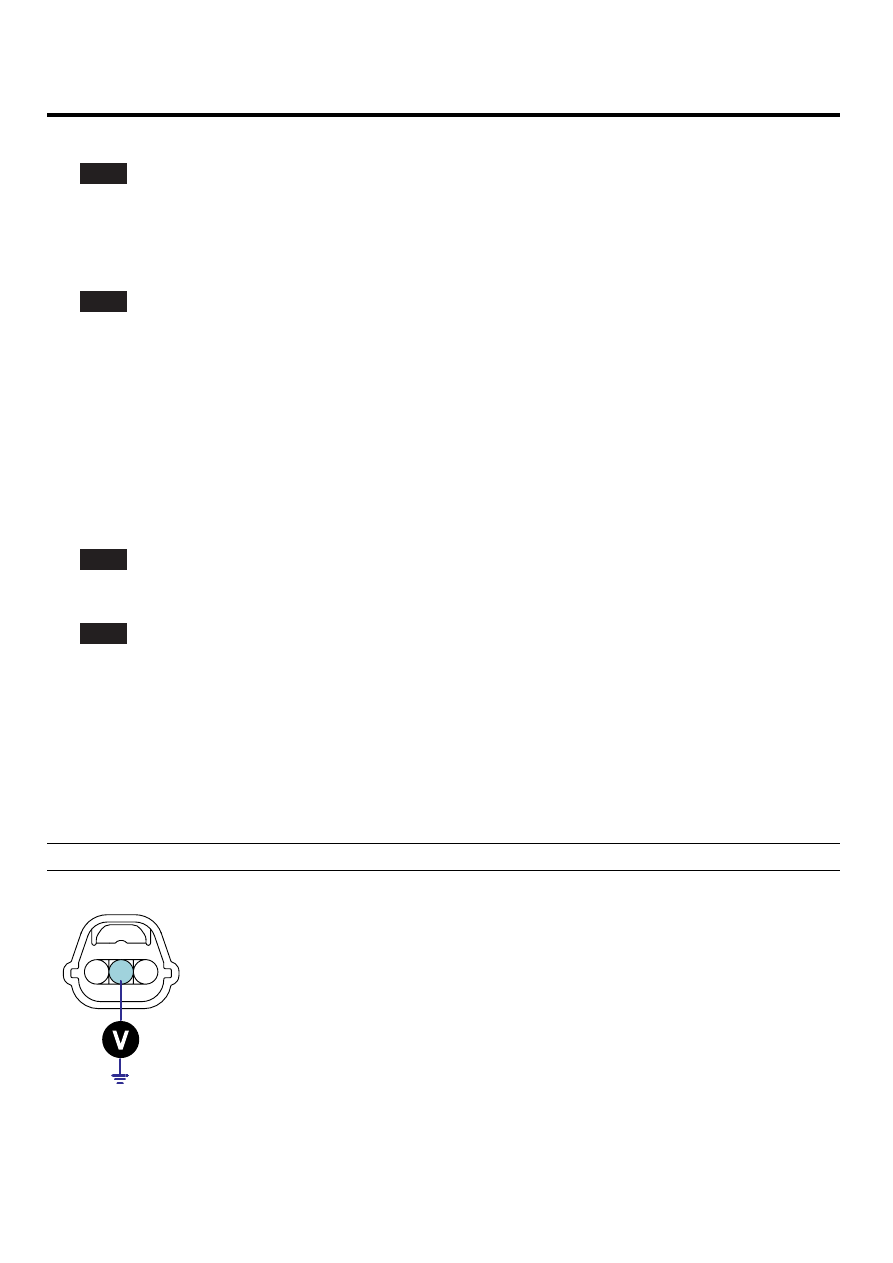

SIGNAL CIRCUIT INSPECTION

E3B4D0BC

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "INPUT SPEED SENSOR" connector.

3.

Measure voltage between terminal "2" of the INPUT SPEED SENSOR harness connector and chassis ground.

Specification : approx. 5V

C242

1

2

3

1. Sensor ground

2. Input speed sensor

3. Power supply IG1

SCMAT6332L

AUTOMATIC TRANSAXLE SYSTEM

ATA -51

4.

Is voltage within specification?

YES

▶ Go to "Power circuit Inspection" procedure.

NO

▶ Check for open or short in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.
▶ If signal circuit in harness is OK, Go to "Check PCM/TCM" of the "Component Inspection" procedure.

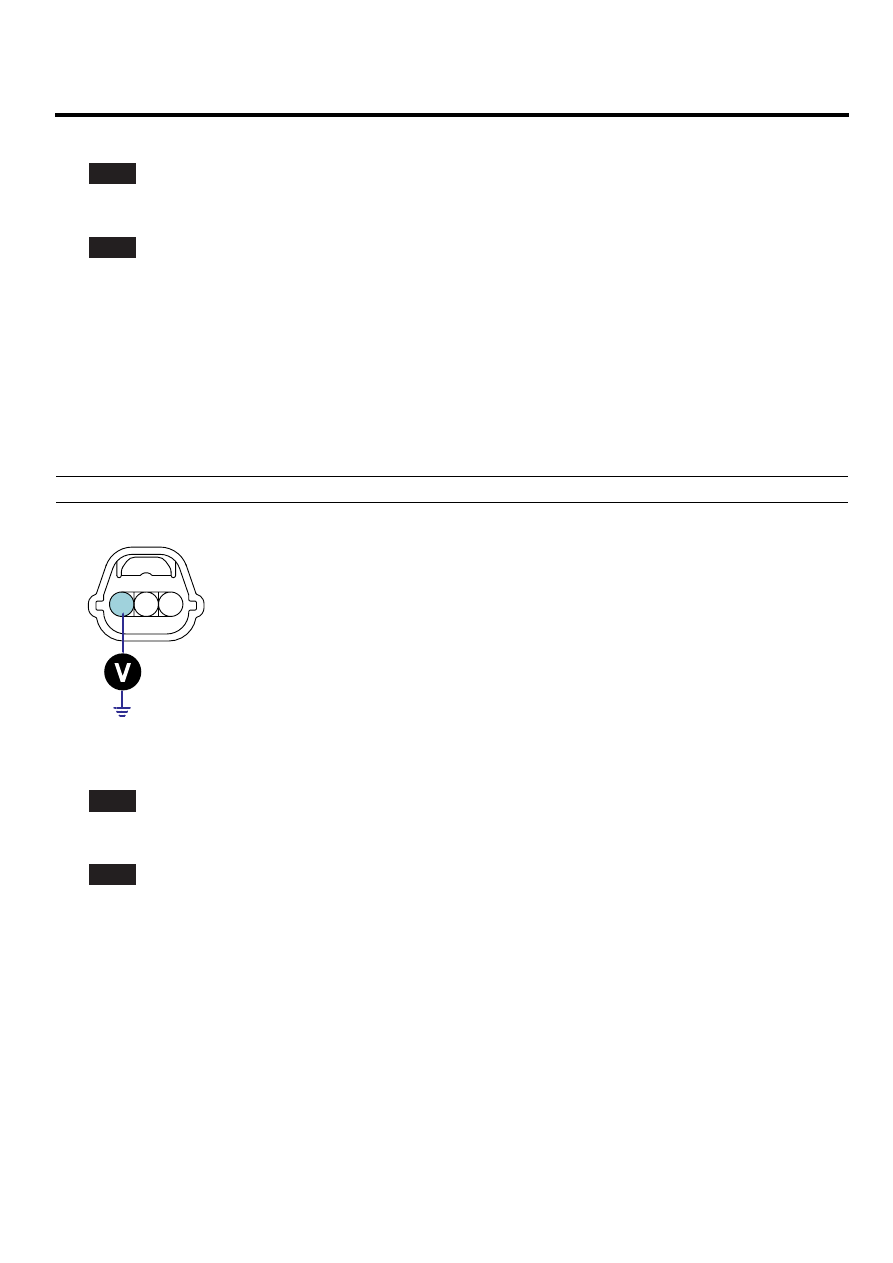

POWER SUPPLY CIRCUIT INSPECTION

ECE0DC8E

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "INPUT SPEED SENSOR" connector.

3.

Measure voltage between terminal "3" of the INPUT SPEED SENSOR harness connector and chassis ground.

Specification : approx. B+

C242

1

2

3

1. Sensor ground
2. Input speed sensor

3. Power supply IG1

SCMAT6333L

4.

Is voltage within specification ?

YES

▶ Go to "Ground circuit inspection" procedure.

NO

▶ Check for open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

ATA -52

AUTOMATIC TRANSAXLE (A5HF1)

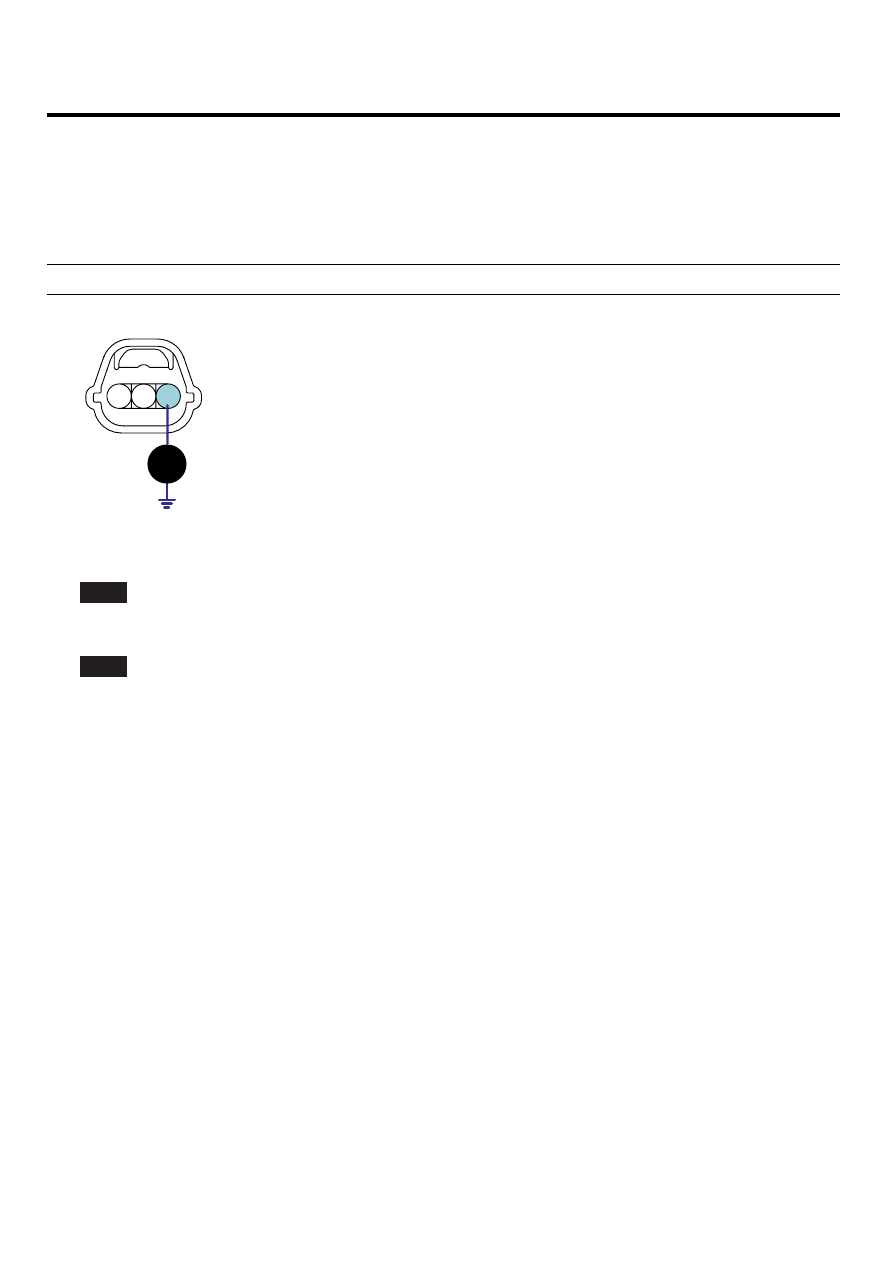

GROUND CIRCUIT INSPECTION

EBCBAF15

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "INPUT SPEED SENSOR" connector.

3.

Measure resistance between terminal "1" of the INPUT SPEED SENSOR harness connector and chassis ground.

Specification : approx. 0 Ω

C242

1

2

3

1. Sensor ground

2. Input speed sensor
3. Power supply IG1

Ω

SCMAT6334L

4.

Is resistance within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.
▶ If ground circuit in harness is OK, Go to "Check PCM/TCM" of the "Component Inspection" procedure.

AUTOMATIC TRANSAXLE SYSTEM

ATA -53

COMPONENT INSPECTION

EDFB0779

1.

Check "INPUT SPEED SENSOR"

1)

Ignition "OFF".

2)

Disconnect the "INPUT SPEED SENSOR" connector.

3)

Measure resistance between terminal "1","2" and "2","3" and "1","3" of the "INPUT SPEED SENSOR" connector.

Specification : Refer to "Reference data"

1. Sensor ground
2. Input speed sensor

3. Power supply IG1

Ω

C242
Component side

1

2

3

SCMAT6335L

4)

Is resistance within specifications?

[REFERENCE DATA]

Data

Reference Data

Current

22 mA

Input sensor

1.3 mm

Air Gap

Output sensor

0.85 mm

Input sensor

Above 4 ㏁

Resistance

Output sensor

Above 4 ㏁

High

4.8 ~ 5.2V

Voltage

Low

Below 0.8V

YES

▶ Go to "CHECK PCM" as below.

NO

▶ Replace "INPUT SPEED SENSOR" as necessary and Go to "Verification of Vehicle Repair" procedure.

2.

CHECK PCM/TCM

1)

Ignition "ON" ＆ Engine "OFF".

2)

Connect "INPUT SPEED SENSOR" connector.

3)

Install scantool and select a SIMU-SCAN.

4)

Simulate frequency to INPUT SPEED SENSOR signal circuit.
