AUTOMATIC TRANSAXLE (A5HF1)

MONITOR SCANTOOL DATA

EEF7E77E

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

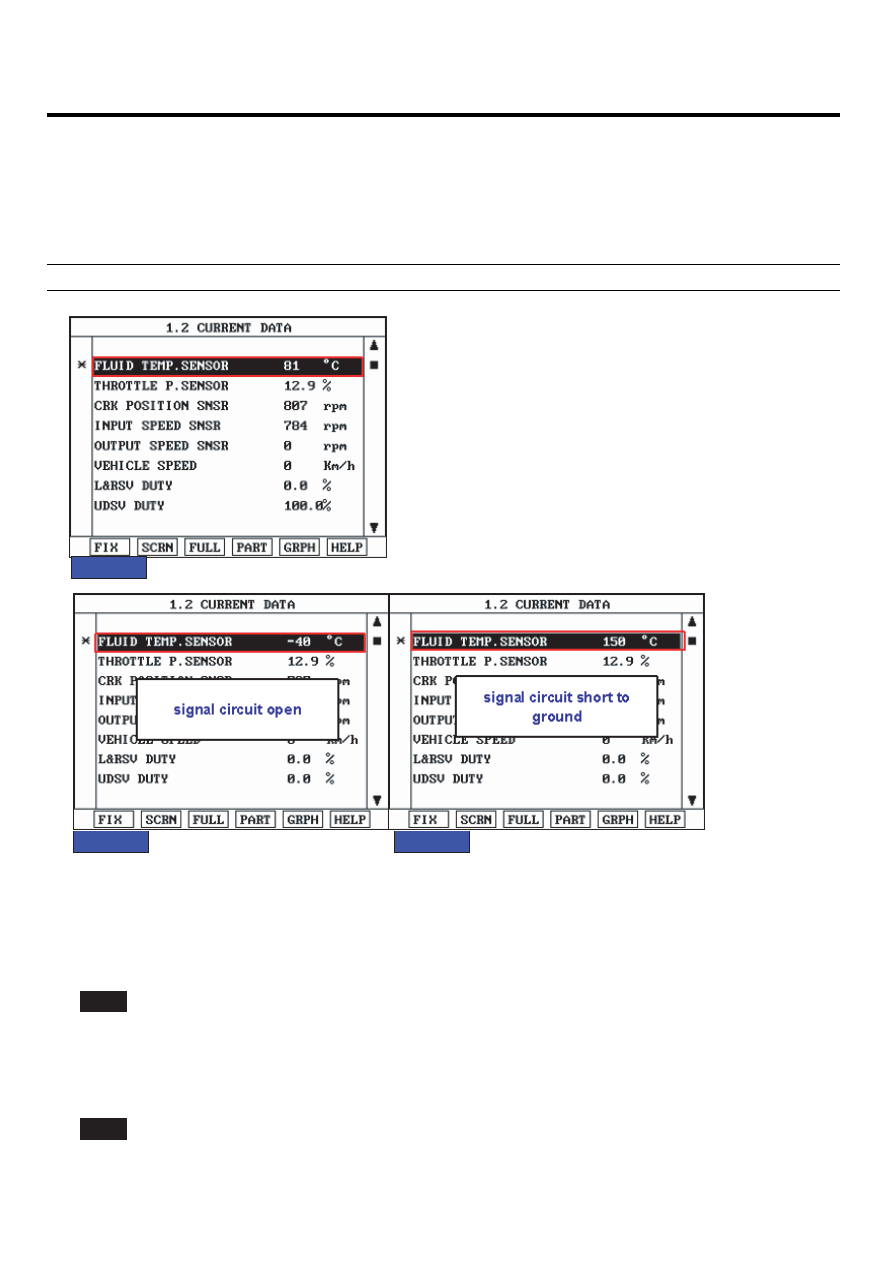

Monitor the "TRANSAXLE FLUID TEMPERATURE SENSOR" parameter on the scan tool.

Specification : Increasing Gradually

FIG.2)

FIG.3)

FIG.1) Normal
FIG.2) Signal harness Open
FIG.3) Signal harness Short

FIG.1)

SCMAT6321L

4.

Does "TRANSAXLE FLUID TEMPERATURE SENSOR" follow the reference data?

YES

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCM(PCM)’s connector or was repaired and
TCM(PCM) memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, cor-
rosion, contamination, deterioration or damage. Repair or replace as necessary and go to "Verification of Vehicle
Repair" procedure.

NO

▶ Go to "Terminal ＆ connector inspection" procedure.

AUTOMATIC TRANSAXLE SYSTEM

ATA -43

TERMINAL & CONNECTOR INSPECTION

E5EC571F

1.

Many malfunctions in the electrical system are caused by poor harness and terminal condition. Faults can also be
caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of vehicle Repair" procedure.

NO

▶ Go to "Component inspection" procedure.

SIGNAL CIRCUIT INSPECTION

EF4A81C2

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3.

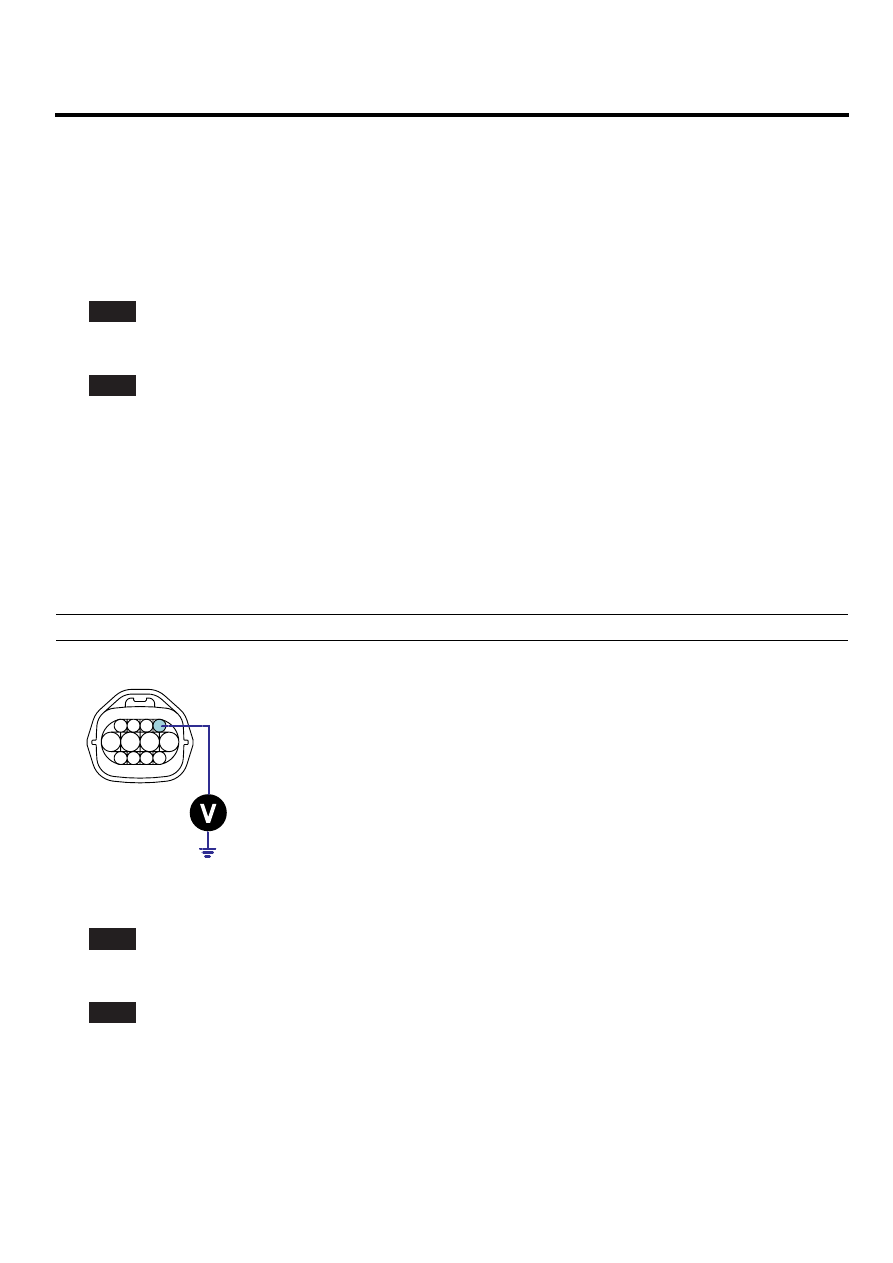

Measure the voltage between terminal "1" of the "TRANSAXLE FLUID TEMPERATURE SENSOR" harness connec-
tor and chassis ground.

Specification : Approx. 5 V

C209

1

2

3

4

5

6

7

8

9

10

11

12

1.TRANSAXLE FLUID TEMPERATURE SENSOR

2.Sensor ground

SCMAT6322L

4.

Is voltage within specifications ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for short to ground in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

ATA -44

AUTOMATIC TRANSAXLE (A5HF1)

COMPONENT INSPECTION

EF85D5EE

1.

CHECK "TRANSAXLE FLUID TEMPERATURE SENSOR"

1)

Ignition "OFF".

2)

Disconnect the "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3)

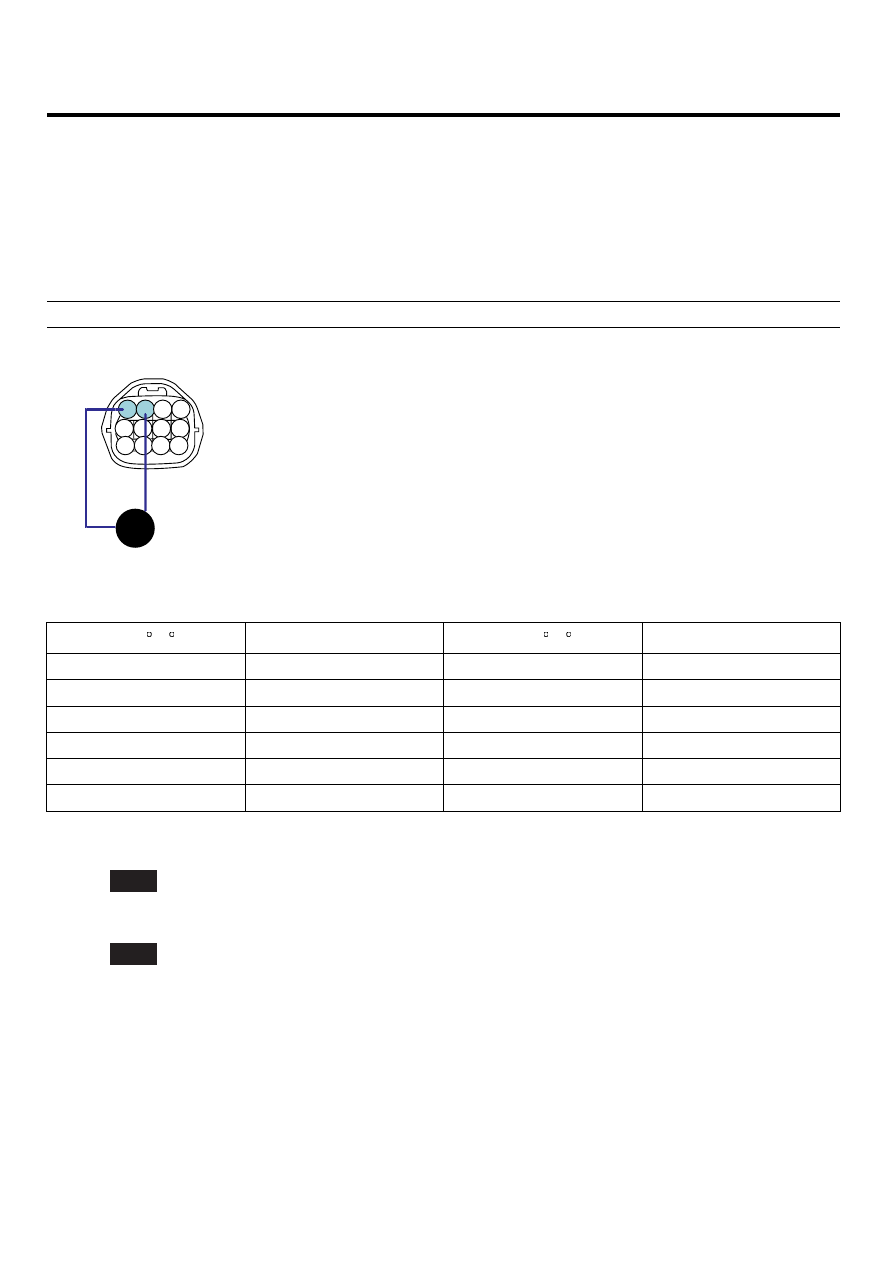

Measure the resistance between terminals "1" and "2" of the "TRANSAXLE FLUID TEMPERATURE SENSOR".

Specification : Refer to "Reference data"

Ω

C209

1

2

4

3

5

6

7

8

9 10 11 12

1.TRANSAXLE FLUID TEMPERATURE SENSOR
2.Sensor ground

SCMAT6323L

[REFERENCE DATA]

TEMP.[ C( F)]

Resistance(kΩ )

TEMP.[ C( F)]

Resistance(kΩ )

-40(-40)

139.5

80(176)

1.08

-20(-4)

47.7

100(212)

0.63

0(32)

18.6

120(248)

0.38

20(68)

8.1

140(284)

0.25

40(104)

3.8

160(320)

0.16

60(140)

1.98

4)

Is resistance within specifications?

YES

▶ Go to "CHECK PCM/TCM " as below.

NO

▶ Replace "TRANSAXLE FLUID TEMPERATURE SENSOR" as necessary and Go to "Verification of Vehicle
Repair" procedure.

2.

CHECK PCM

1)

Ignition "ON" ＆ Engine "OFF".

2)

Connect "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3)

Install scan tool and select a SIMU-SCAN.

4)

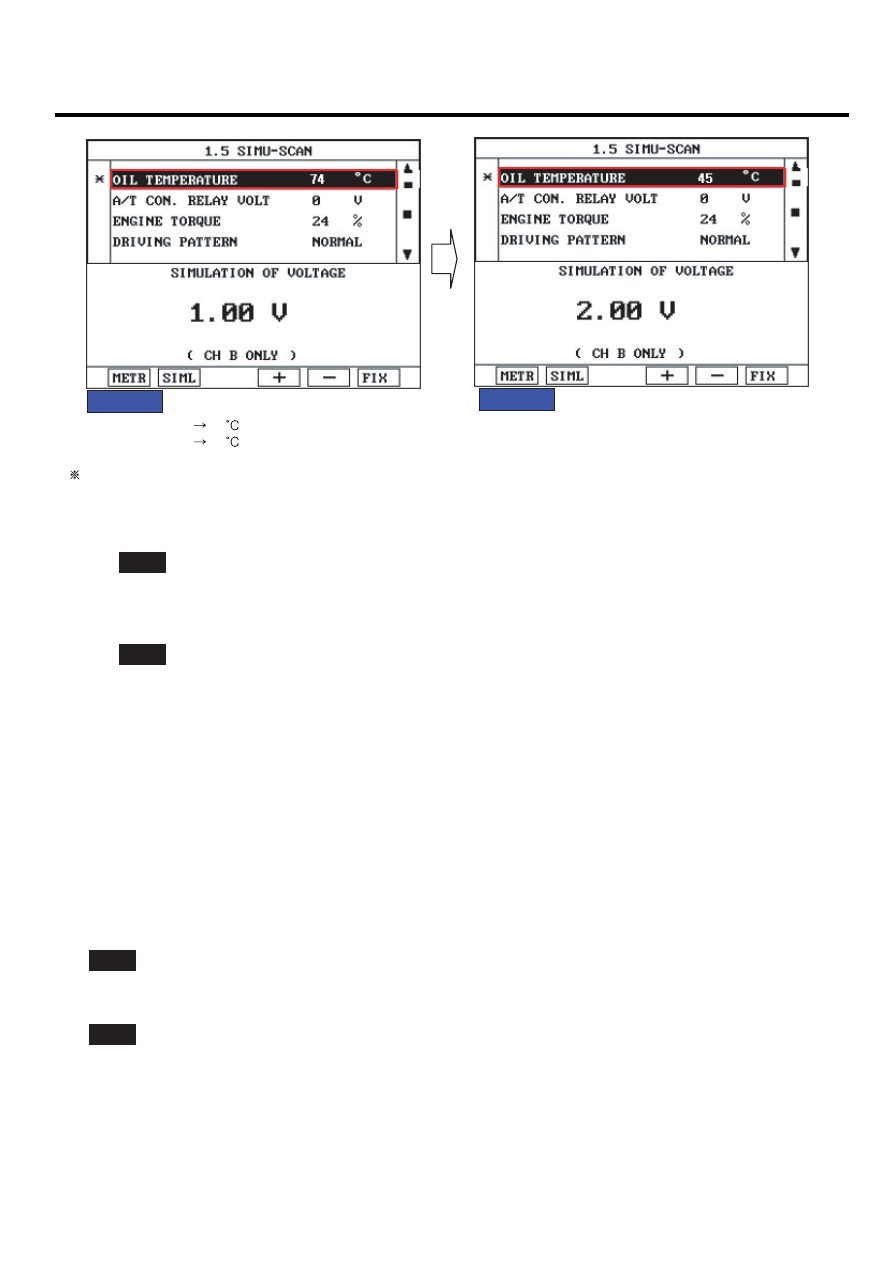

Simulate voltage (0→5V) to "TRANSAXLE FLUID TEMPERATURE SENSOR" signal circuit.

AUTOMATIC TRANSAXLE SYSTEM

ATA -45

FIG.1)

FIG.2)

FIG.1) INPUT 1.00V

 74

FIG.3) INPUT 2.00V

 45

The values are subject to change according to vehicle model or conditions.

SCMAT6324L

5)

Is FLUID TEMP. SENSOR signal value changed according to simulation voltage?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E909F321

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.
