ATA -38

AUTOMATIC TRANSAXLE (A5HF1)

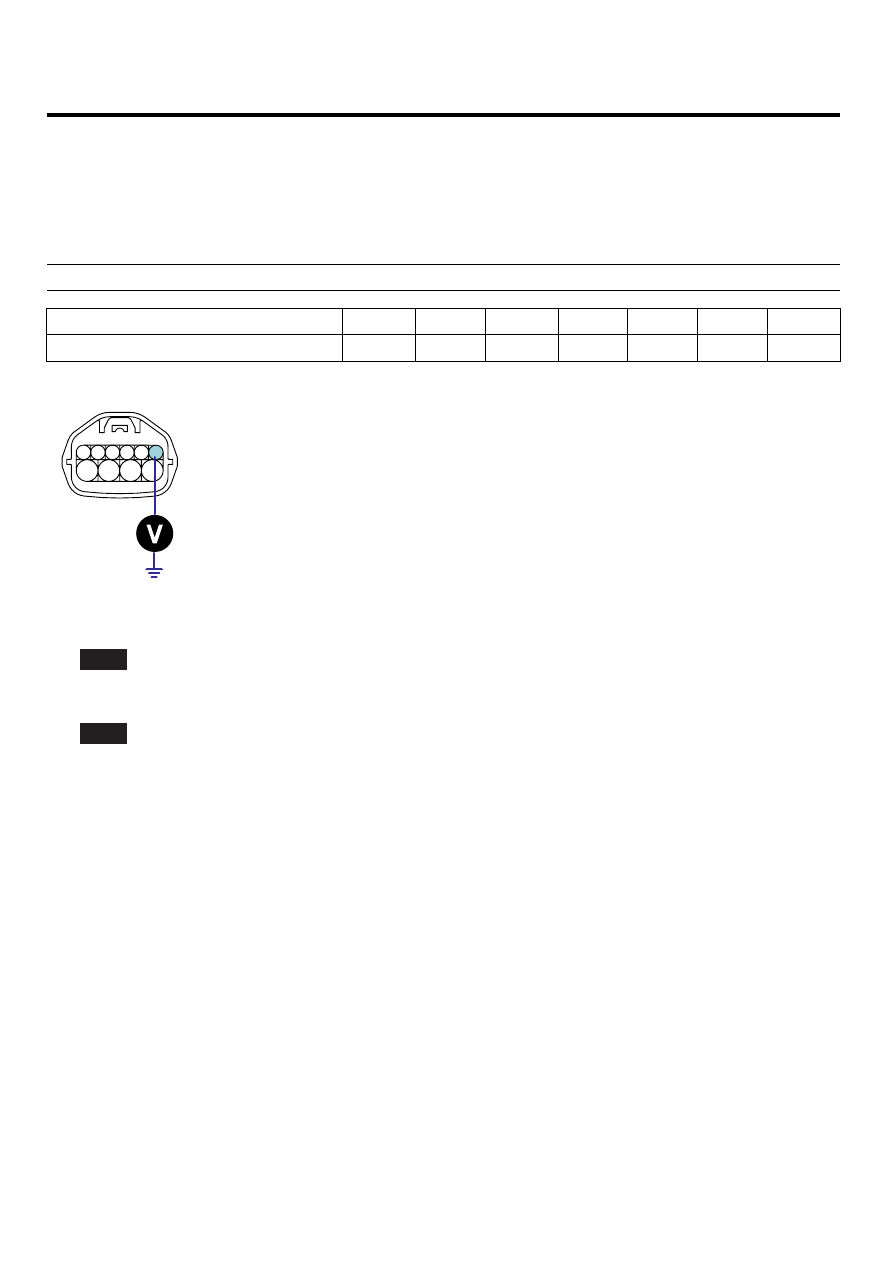

POWER SUPPLY CIRCUIT INSPECTION

EFA6EE5A

1.

Disconnect "TRANSAXLE RANGE SWITCH" connector.

2.

Ignition "ON" ＆ Engine "OFF".

3.

Measure voltage between each terminal of the sensor harness connector and chassis ground.

Specification :

TERMINAL(C208)

No.1

No.3

No.4

No.7

No.8

No.9

No.10

SPECIFICATION

0V

0V

0V

0V

0V

0V

0V

C208

1

3

4

* *

*

7

8

9

10

1. D Range

3. P Range
4. N Range
7. R Range
8. Power supply IG1
9. Starting circuit
10. Starting circuit

SCMAT6311L

4.

Is voltage within specifications?

YES

▶ Go to "Signal circuit inspection" procedure.

NO

▶ Check for Short in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

ATA -39

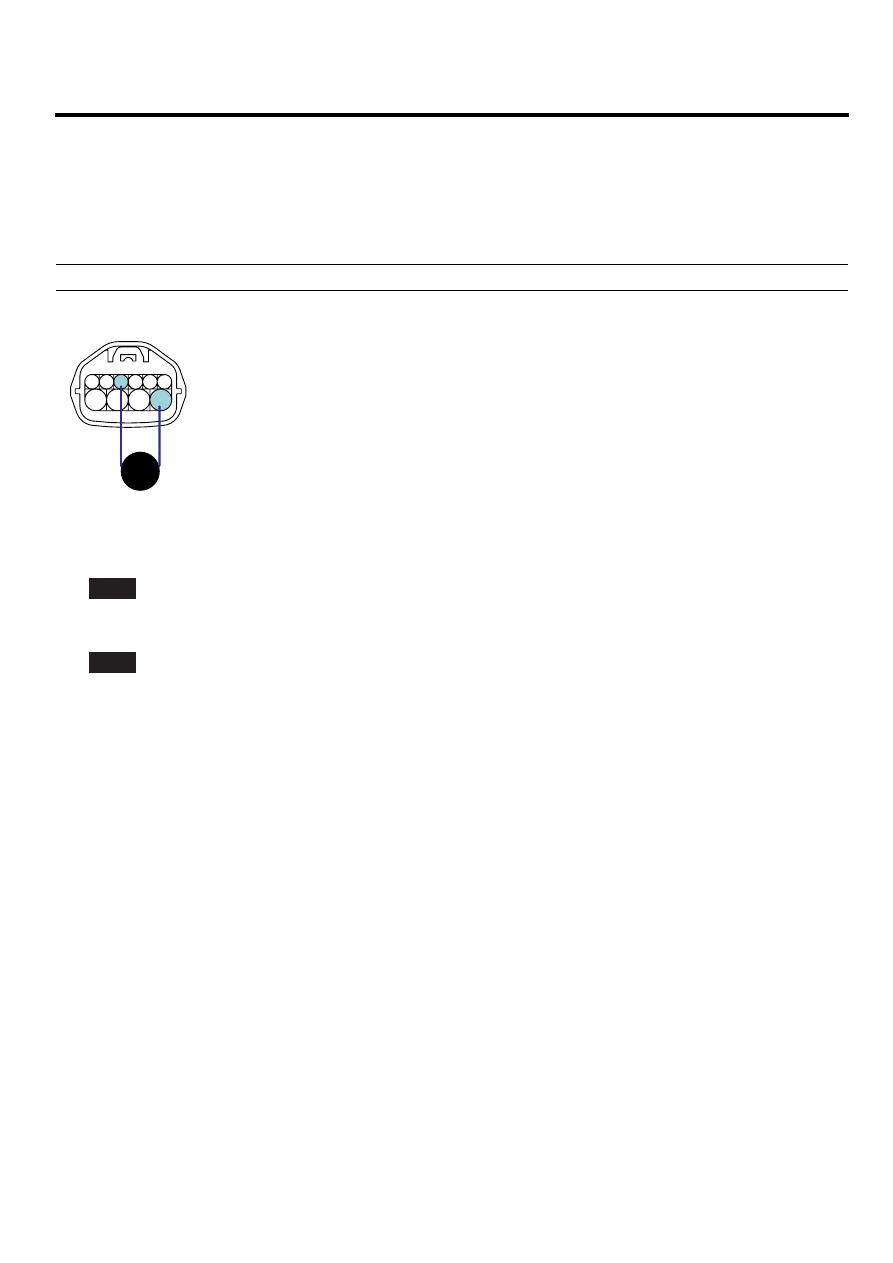

SIGNAL CIRCUIT INSPECTION

EAC4BB41

1.

Ignition "OFF".

2.

Disconnect "TRANSAXLE RANGE SWITCH" and "TCM(PCM)" connector.

3.

Measure resistance between each terminals of the sensor harness to check for Short.

Specification : Infinite

C208

1

3

4

* *

*

7

8

9

10

1. D Range
3. P Range

4. N Range
7. R Range

8. Power supply IG1
9. Starting circuit
10. Starting circuit

Ω

SCMAT6312L

4.

Is resistance within specifications?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Check for Short in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EC9018D7

Refer to DTC P0707.

VERIFICATION OF VEHICLE REPAIR

EC17DB6F

<Refer to DTC P0707.

ATA -40

AUTOMATIC TRANSAXLE (A5HF1)

DTC P0712 FLUID(OIL) TEMPERATURE SENSOR CIRCUIT - LOW

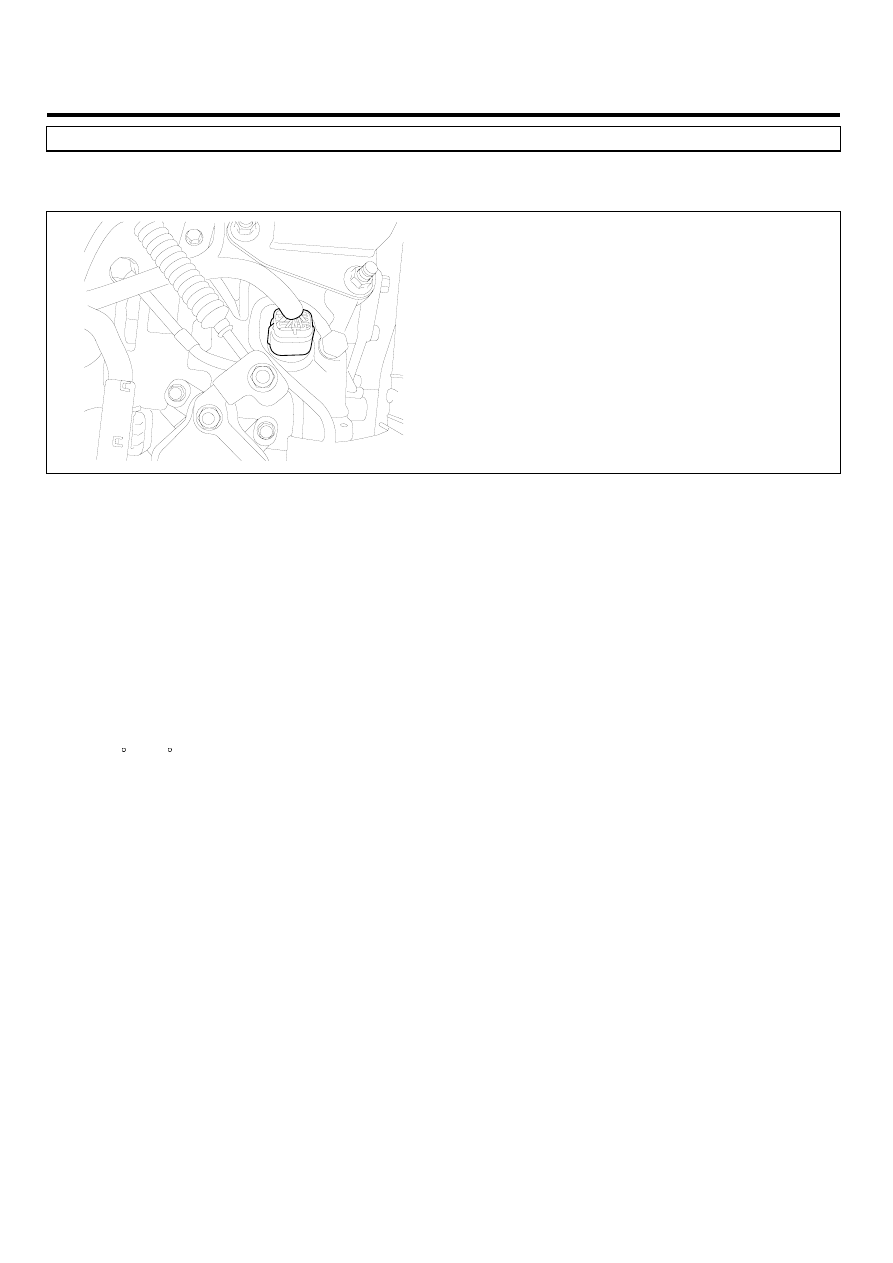

COMPONENT LOCATION

E526BABE

AKKF104A

GENERAL DESCRIPTION

EC4171B6

The automatic TRANSAXLE fluid(ATF) temperature sensor is installed in the Valve Body. This sensor uses a thermis-
tor whose resistance changes according to the temperature changes. The TCM supplies a 5V reference voltage to the
sensor, and the output voltage of the sensor changes when the ATF temperature varies. The automatic TRANSAXLE
fluid(ATF) temperature provides very important data for the TCM’s control of the Torque Converter Clutch, and is also
used for many other purposes.

DTC DESCRIPTION

E459DF00

This DTC code is set when the ATF temperature output voltage is lower than a value generated by thermistor resistance,
in a normal operating range, for approximately 1 second or longer. The TCM regards the ATF temperature as fixed at a
value of 80 C(176 F).

AUTOMATIC TRANSAXLE SYSTEM

ATA -41

DTC DETECTING CONDITION

ECBFCFAC

Item

Detecting Condition

Possible cause

DTC Strategy

• Check for ground short

Enable Conditions

• IG "ON"
• Ne or Nt ≥ 400rpm
• Not FailSafe Status

Threshold Value

• voltage ＜ 0.49V

Diagnostic Time

• more than 1sec

Fail Safe

• Learning control and Intelligent shift are inhibited.
• Fluid temperature is regarded as 80 C(176 F)

• Sensor signal circuit is

short to ground.

• Faulty sensor
• Faulty PCM

SPECIFICATION

EC943BC5

TEMP.[ C( F)]

Resistance(kΩ )

TEMP.[ C( F)]

Resistance(kΩ )

-40(-40)

139.5

80(176)

1.08

-20(-4)

47.7

100(212)

0.63

0(32)

18.6

120(248)

0.38

20(68)

8.1

140(284)

0.25

40(104)

3.8

160(320)

0.16

60(140)

1.98
