Hyundai Santa Fe (2006 year). Manual - part 69

ATA -34

AUTOMATIC TRANSAXLE (A5HF1)

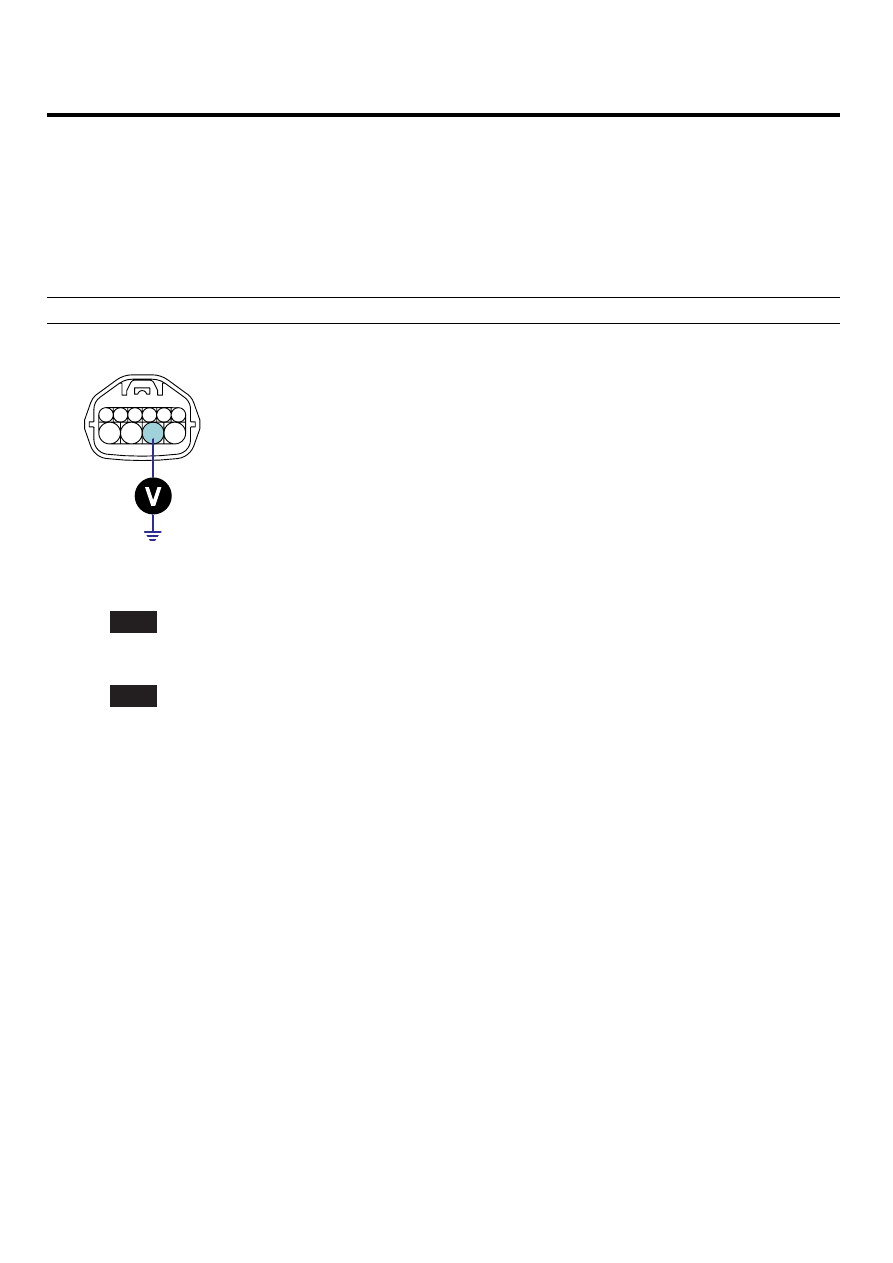

POWER SUPPLY CIRCUIT INSPECTION

E8EED173

1.

CHECK POWER TO RANGE SWITCH

1)

Disconnect "TRANSAXLE RANGE SWITCH" connector.

2)

Ignition "ON" ＆ Engine "OFF".

3)

Measure voltage between terminal "8" of the sensor harness connector and chassis ground.

Specification : approx. B+

C208

1

3

4

* *

*

7

8

9

10

1. D Range
3. P Range
4. N Range
7. R Range

8. Power supply IG1

9. Starting circuit
10. Starting circuit

SCMAT6301L

4)

Is voltage within specifications?

YES

▶ Go to "Signal circuit inspection" procedure.

NO

▶ Check that Fuse 10A is installed or not blown.
▶ Check for open in harness. Repair as necessary and go to "Verification of vehicle repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

ATA -35

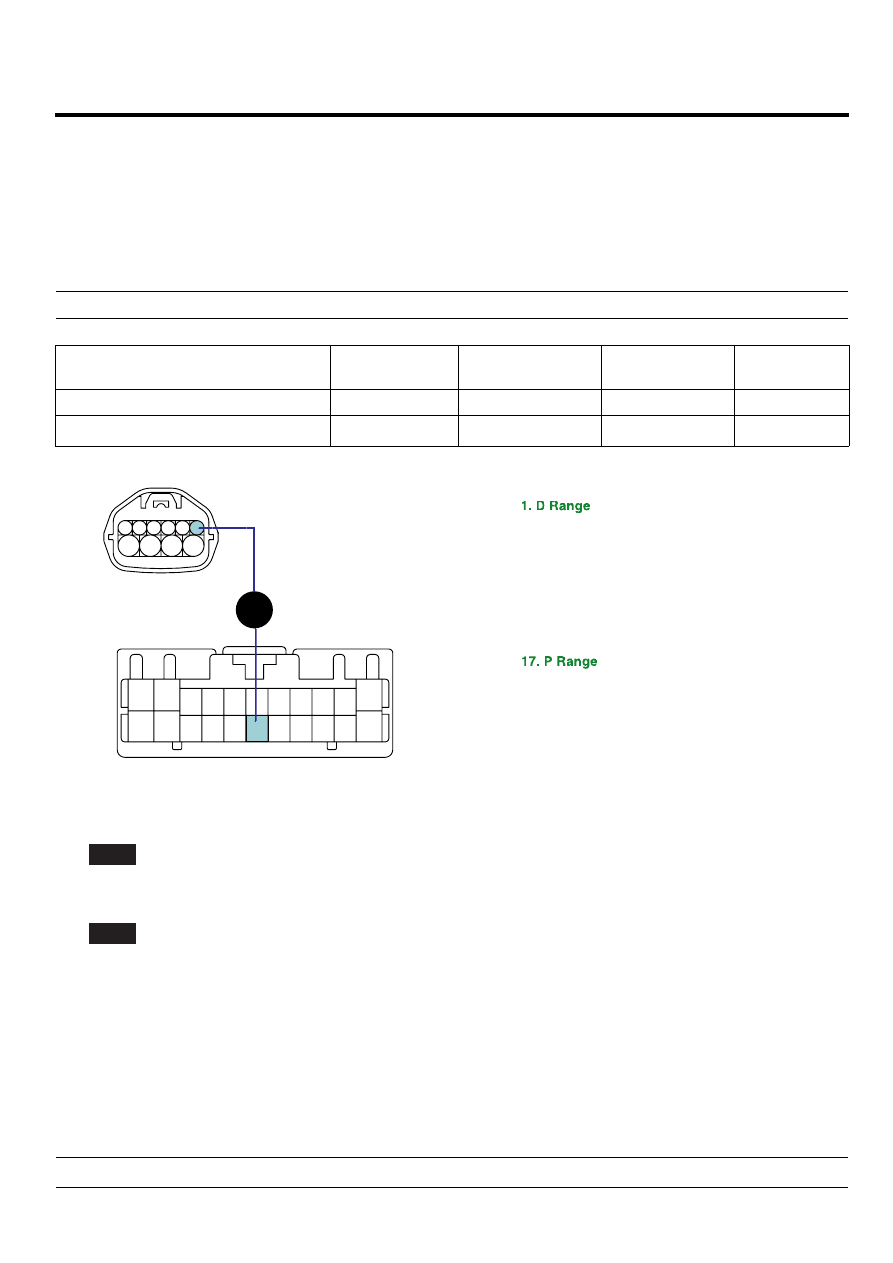

SIGNAL CIRCUIT INSPECTION

E7739DDB

1.

Ignition "OFF".

2.

Disconnect "TRANSAXLE RANGE SWITCH" and "TCM(PCM)" connector.

3.

Measure resistance between each terminal of the sensor harness connector and TCM(PCM) harness connector as
below.

Specification :

Pin No of "TRANSAXLE RANGE
SWITCH"

C208 No.1

C208 No.3

C208 No.4

C208 No.7

Pin No of "TCM(PCM)" harness

C224-C No.17

C224-C No.5

C224-C No.6

C224-C No.16

Specification

0Ω

0Ω

0Ω

0Ω

5. R Range
6. N Range
16. D Range

1

3 2

4

5

6

7

9

8

10

22

21

-

-

18 17 16

-

-

13

12

1

3

4

5

6

7

8

9

-

-

-

3. P Range
4. N Range
7. R Range
8. Power supply IG1
9. Starting circuit
10. Starting circuit

Ω

C208

C224-C

SCMAT6302L

4.

Is resistance within specifications?

YES

▶ Go to "Component inspection" procedure.

NO

▶ Check for Open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

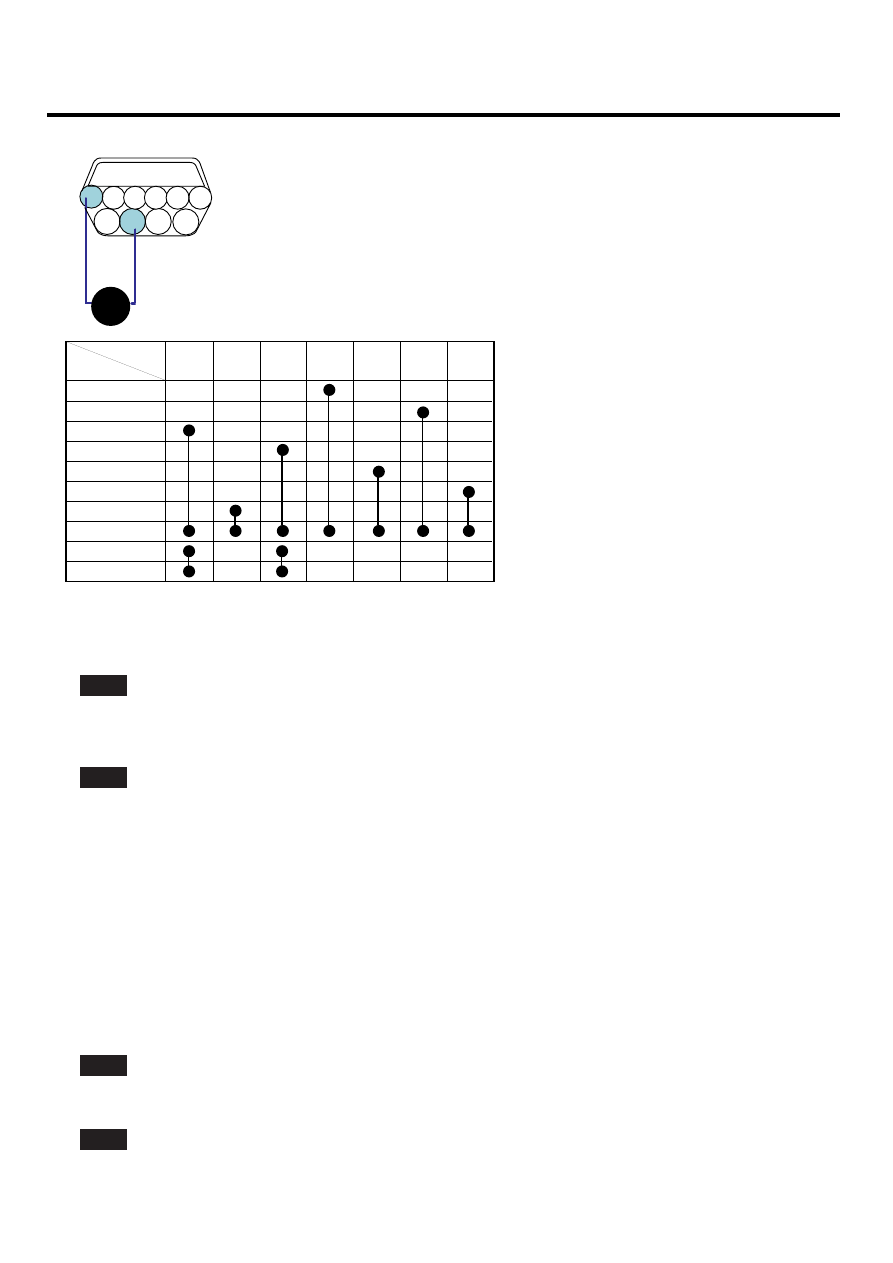

COMPONENT INSPECTION

EDE50D35

1.

Ignition "OFF".

2.

Remove "TRANSAXLE RANGE SWITCH".

3.

Measure the resistance between each terminal of the sensor.

Specification : approx. 0 Ω

ATA -36

AUTOMATIC TRANSAXLE (A5HF1)

1

*

7

8

9

10

1. D Range

3. P Range
4. N Range
7. R Range

8. Power supply IG1

9. Starting circuit
10. Starting circuit

Ω

3 4

* *

C208

[ RANGE SWITCH continuity check table (Case of SPORTS MODE vehicle has no 3,2,L range) ]

Range

P

R

N

D

Terminal

3

2

L

1

2

3

4

5

6

7

8

9

10

Component side

SCMAT6303L

4.

Is resistance within specifications?

YES

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Replace "TRANSAXLE RANGE SWITCH" as necessary and Go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EFEEFADF

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.

AUTOMATIC TRANSAXLE SYSTEM

ATA -37

DTC P0708 TRANSAXLE RANGE SWITCH - HIGH INPUT

COMPONENT LOCATION

EC58535A

Refer to DTC P0707.

GENERAL DESCRIPTION

E3DEE0BD

Refer to DTC P0707.

DTC DESCRIPTION

EFF1CACD

The TCM sets this code when the Transaxle Range Switch outputs multiple signals for more than 30 seconds.

DTC DETECTING CONDITION

EDECC03F

Item

Detecting Condition

Possible cause

DTC Strategy

• Check for multiple signals

Enable Conditions

• IG "ON"
• Not FailSafe Status

Threshold value

• Multiple signal

Diagnostic Time

• More than 30sec

Fail Safe

• Recognition as previous signal

-

When P-D or R-D or D-R SHIFT is detected,
it is regarded as N-D or N-R though "N"
signal is not detected

-

When sports mode S/W is ON without
P,R,N, D-RANGE signals, it is regarded
sports mode.(DTC is not set)

• Faulty Shift cable adjustment
• Faulty Inhibitor switch and

Manual control lever position
adjustment

• Open or short in circuit
• Faulty TRANSAXLE RANGE

SWITCH

• Faulty TCM(PCM)

SIGNAL WAVEFORM

E887562F

Refer to DTC P0707.

MONITOR SCANTOOL DATA

E8B2B8B7

Refer to DTC P0707.

TERMINAL & CONNECTOR INSPECTION

E548DF70

Refer to DTC P0707.
