ATA -30

AUTOMATIC TRANSAXLE (A5HF1)

DTC P0707 TRANSAXLE RANGE SWITCH - LOW INPUT

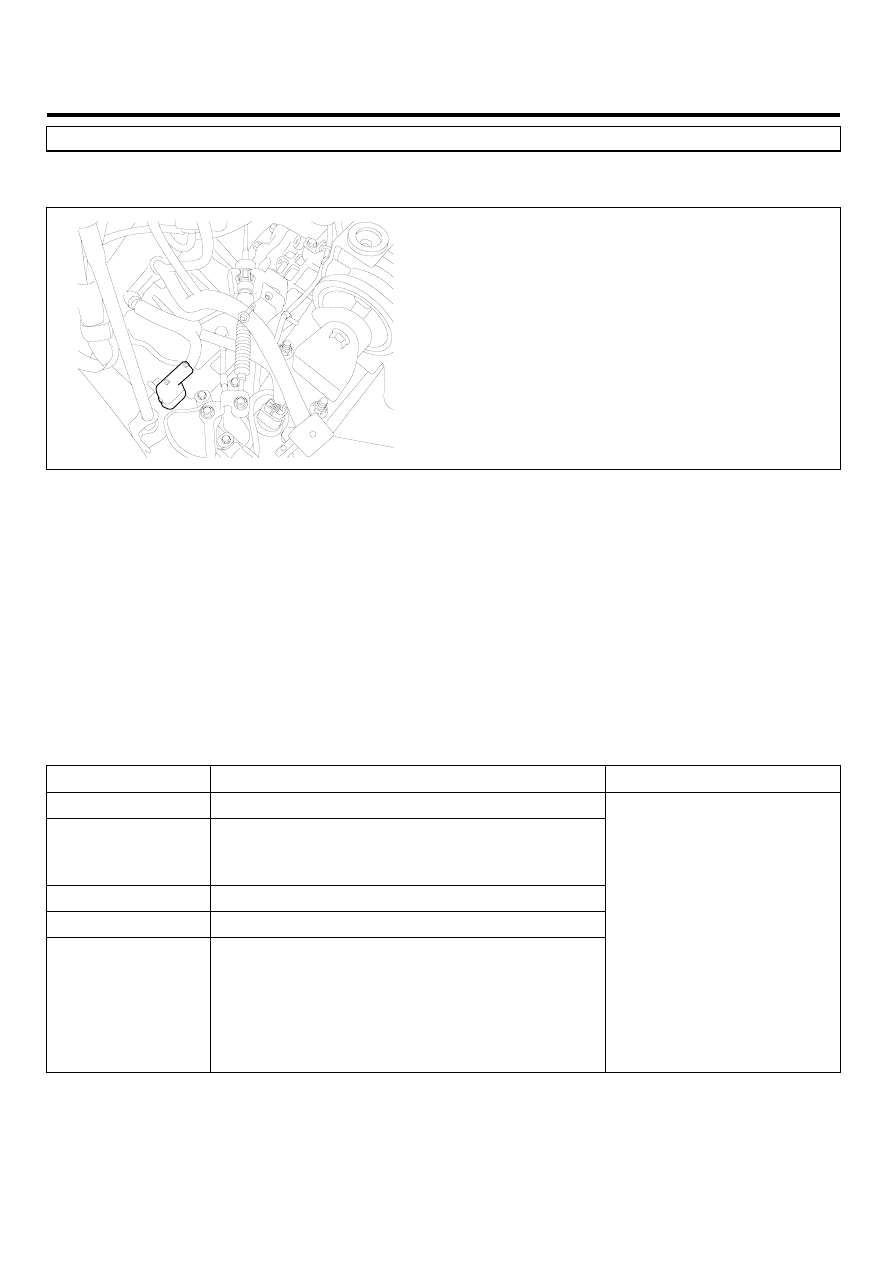

COMPONENT LOCATION

EFE3A0CB

AKKF102A

GENERAL DESCRIPTION

ECE1DD54

The Transaxle Range Switch sends the shift lever position information to the TCM(PCM) using a 12V (battery voltage)
signal. When the shift lever is in the D (Drive) position the output signal of Transaxle Range Switch is 12V and in all other
positions the voltage is 0V. The TCM(PCM) judges the shift lever position by reading all signals, for the Transaxle Range
Switch, simultaneously.

DTC DESCRIPTION

E161CB4E

The TCM(PCM) sets this code when the Transaxle Range Switch has no output signal for more than 30 seconds.

DTC DETECTING CONDITION

EC4CBDED

Item

Detecting Condition

Possible cause

DTC Strategy

• Check for No signal

Enable Conditions

• Ne ≥ 1500 rpm
• Vth ≥ 1.016V
• Not FailSafe Status

Threshold value

• No signal detected

Diagnostic Time

• More than 30sec

Fail Safe

• Recognition as previous signal

-

When P-D or R-D or D-R SHIFT is detected,
it is regarded as N-D or N-R though "N"
signal is not detected

-

When sports mode S/W is ON without
P,R,N, D-RANGE signals, it is regarded
sports mode.(DTC is not set)

• Faulty Shift cable adjustment
• Faulty Inhibitor switch

and Manual control lever
position adjustment

• Open or short in circuit
• Faulty TRANSAXLE RANGE

SWITCH

• Faulty TCM(PCM)

AUTOMATIC TRANSAXLE SYSTEM

ATA -31

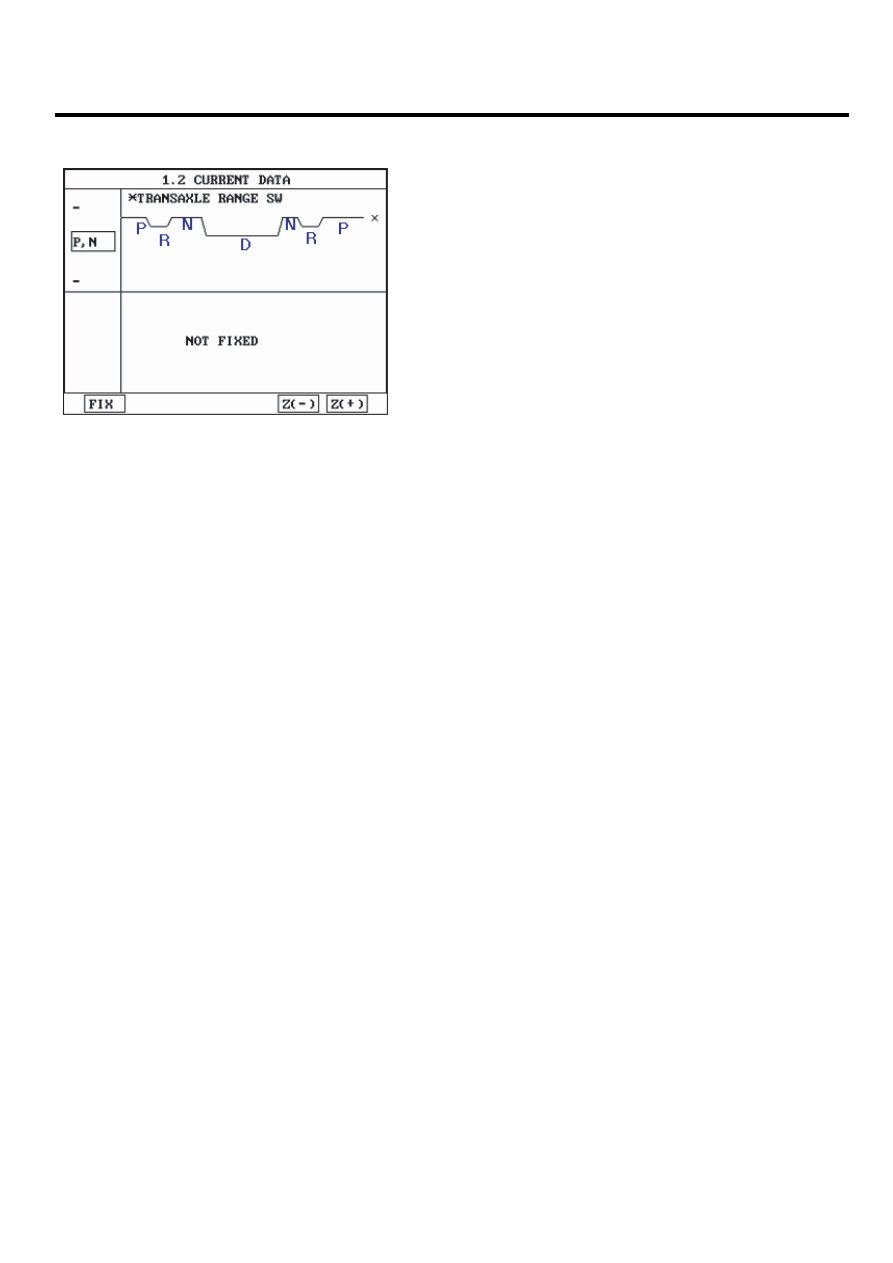

SIGNAL WAVEFORM

EFAF83EC

EKBF100A

MONITOR SCANTOOL DATA

E9FAB598

1.

Connect scantool to data link connector(DLC).

2.

Ignition "ON" ＆ Engine "OFF".

3.

Monitor the "TRANSAXLE RANGE SWITCH" parameter on the scantool.

4.

Shift selector lever from "P" range to other range.

ATA -32

AUTOMATIC TRANSAXLE (A5HF1)

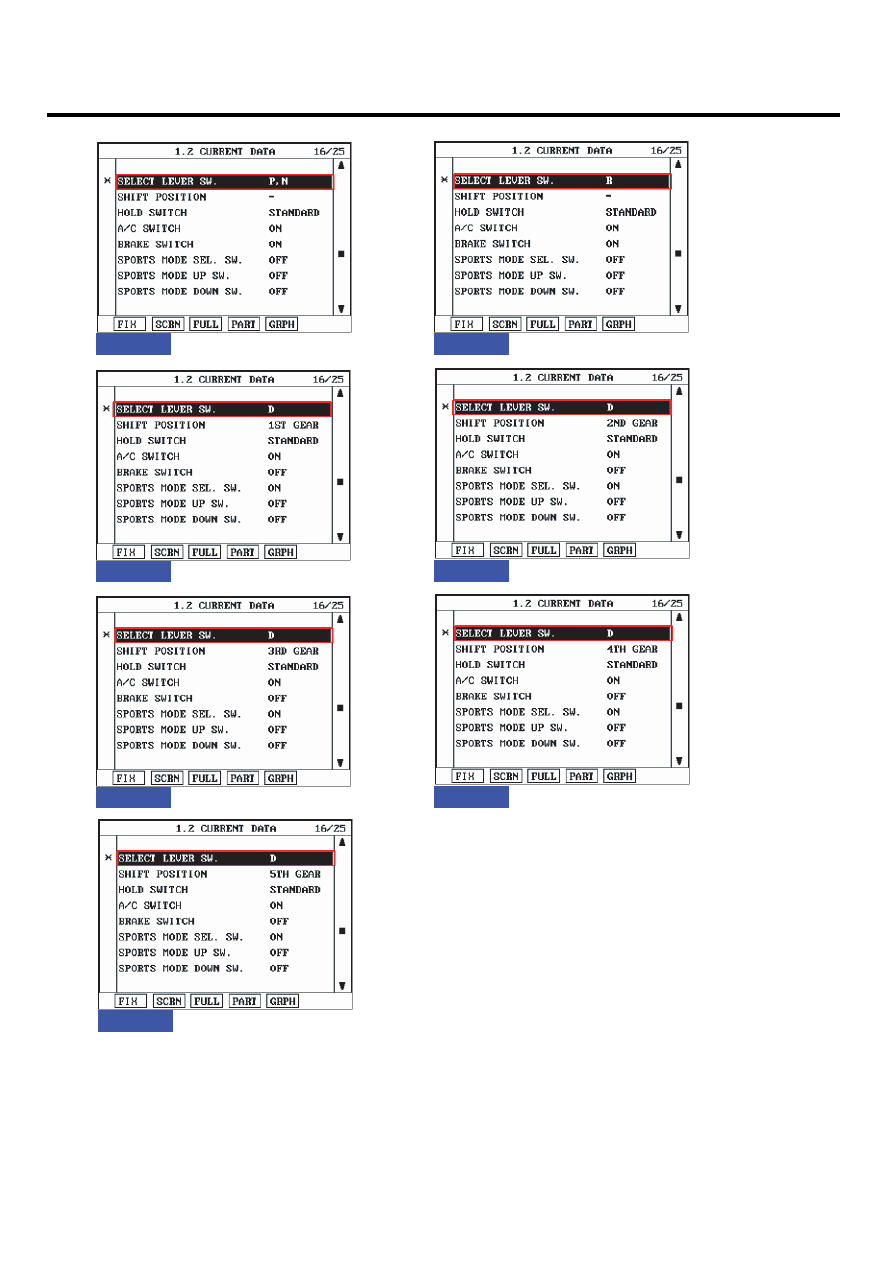

FIG.1)

FIG.2)

FIG. 1) "P,N" Range
FIG. 2) "R" Range
FIG. 3) "D" Range 1st gear
FIG. 4) "D" Range 2nd gear
FIG. 5) "D" Range 3re gear
FIG. 6) "D" Range 4th gear
FIG. 7) "D" Range 5th gear

FIG.3)

FIG.4)

FIG.5)

FIG.6)

FIG.7)

LLLG100A

AUTOMATIC TRANSAXLE SYSTEM

ATA -33

5.

Does "TRANSAXLE RANGE SWITCH" follow the reference data?

YES

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCM(PCM)’s connector or was repaired and
TCM(PCM) memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending, cor-
rosion, contamination, deterioration or damage. Repair or replace as necessary and go to "Verification of Vehicle
Repair" procedure.

NO

▶ Go to "Terminal ＆ connector inspection" procedure.

※ Most of fault that happen about inhibitor switch, result from faulty shift cable adjustment or incorrect location of manual
control lever and inhibitor switch. So, when DTC which related Inhibitor switch or engine start defectiveness at "P" range
happen, After check the shift cable adjustment or location of manual control lever and inhibitor switch, repair or replace
as necessary.

TERMINAL & CONNECTOR INSPECTION

EAA31DB3

1.

Many malfunctions in the electrical system are caused by poor harness and terminal condition. Faults can also be
caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of vehicle repair" procedure.

NO

▶ Go to "Power circuit inspection" procedure.
