ATA -22

AUTOMATIC TRANSAXLE (A5HF1)

COMPONENT INSPECTION

E1E4F0FA

1.

Connect scantool to data link connector.

2.

Ignition "ON" ＆ Engine "OFF".

3.

Monitor the "DTC".

4.

Is DTC Re-displayed?

YES

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E532BD22

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scantool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.

AUTOMATIC TRANSAXLE SYSTEM

ATA -23

DTC P0605 INTERNAL CONTROL MODULE READ ONLY MEMORY(ROM)
ERROR

COMPONENT LOCATION

EDD83FE7

Refer to DTC P0560.

GENERAL DESCRIPTION

E9E58920

Refer to DTC P0560.

DTC DETECTING CONDITION

E18AFFA4

Item

Detecting Condition

Possible Cause

DTC Strategy

• Check COMMUNICATION

Enable Conditions

• COMMUNICATION ERROR WITH "EEPROM"

Threshold Value

• Communication fail

Diagnostic Time

• Detecting 20 times

Fail safe

• Faulty TCM

COMPONENT INSPECTION

EEE49117

1.

Ignition "ON" ＆ Engine "OFF".

2.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

3.

Using a scantool, Clear DTC.

4.

Using a "SCAN TOOL", Operate "LEARNING " Reset.

5.

Perform the "LEARNING"

6.

IG OFF ↔ IG ON (Repeat 2~3times), and then Monitor the "DTC"

7.

Is DTC Re-displayed ?

YES

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then Go to "Verification of Vehicle Repair" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or TCM(PCM)’s connector or was repaired and
TCM(PCM) memory was not cleared. And Go to Component Inspection procedure.

ATA -24

AUTOMATIC TRANSAXLE (A5HF1)

METHOD OF LEARNING RESET
※IT IS NECESSARY TO LEARNING RESET, AFTER REPLACED TRANSMISSION
1. ERASING CONDITION
1) SELECT LEVER POSITION IS "P" OR "N"
2) VEHICLE SPEED 〓 0km/h
3) IGNITION "ON", ENGINE "OFF"

2. USING A SCAN TOOL, OPERATE "LEARNING" RESET

3. IG "ON" ↔ IG "OFF"(2~3 TIMES), AFTER ERASE

VERIFICATION OF VEHICLE REPAIR

EB77E6F8

Refer to DTC P0560.

AUTOMATIC TRANSAXLE SYSTEM

ATA -25

DTC P0703 BRAKE S/W MALFUNCTION

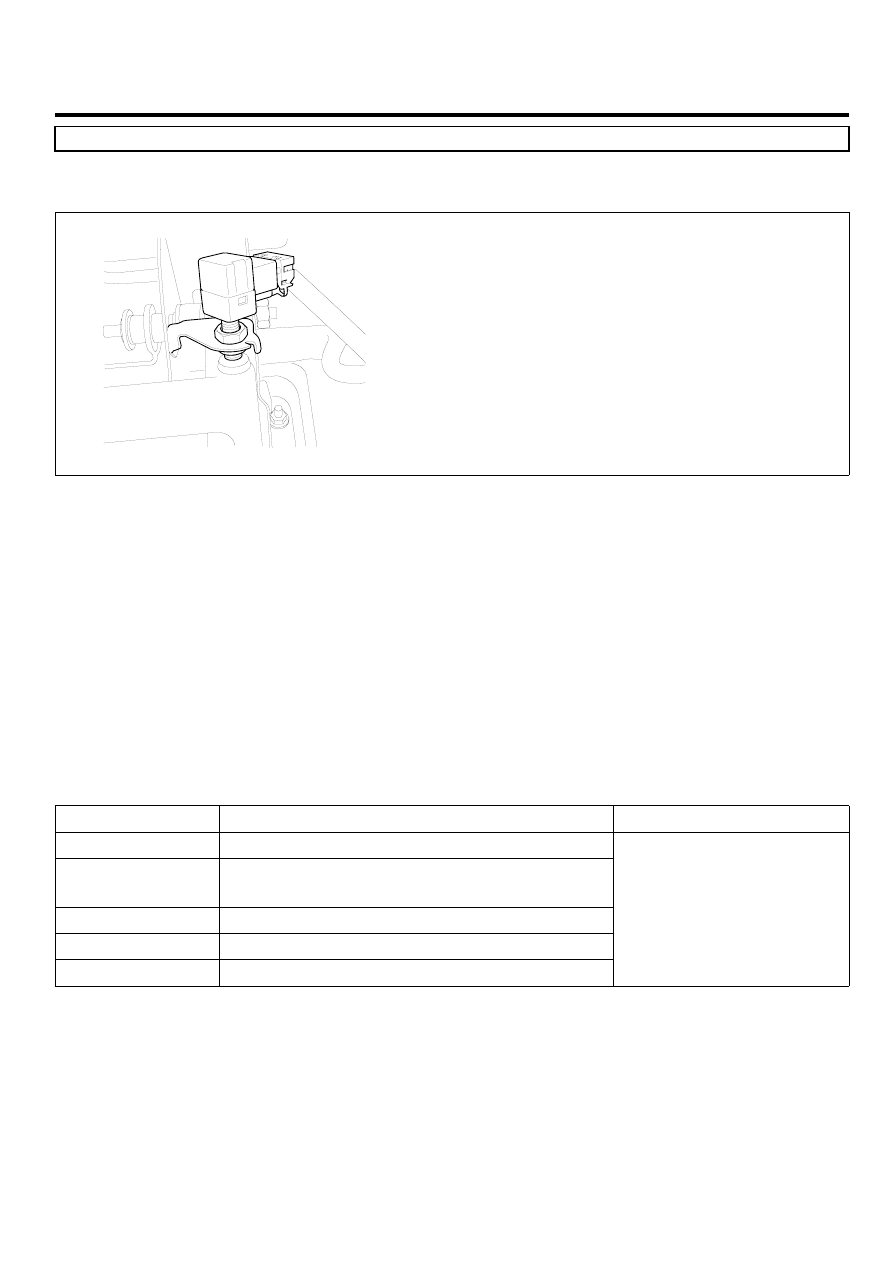

COMPONENT LOCATION

EAF521FA

AKKF101A

GENERAL DESCRIPTION

EAC62EEC

The HIVEC Automatic Transmission’s function, of intelligence control, is based on the Fuzzy Control System. The Fuzzy
Control System determines optimal gear positions as related to driver’s intention and current driving conditions. The
Brake Switch provides important information by deciding whether the vehicle is decelerating by the depression of the
brake pedal, or if the speed is decreasing because the vehicle is running on the uphill.

DTC DESCRIPTION

EBB9FC9A

The TCM(PCM) sets this code if a Brake Switch signal is input continuously, for an extended period of time, when the
vehicle is supposed to be running (moving).

DTC DETECTING CONDITION

E5D5DA82

Item

Detecting Condition

Possible Cause

DTC Strategy

• check signal for B+ Short

Enable Conditions

• No(Output Speed Sensor) ≥ 240rpm
• Brake Switch "ON"

Threshold Value

• +B Short

Diagnostic Time

• More than 5 mins

Fail Safe

• Intelligent-Shift is inhibited

• Short to battery in circuit
• Faulty Brake SWITCH

Adjustment

• Faulty Brake SWITCH
• Faulty PCM

MONITOR SCANTOOL DATA

EA94E582

1.

Connect scantool to data link connector(DLC).

2.

Ignition "ON" ＆ Engine "OFF".

3.

Monitor the "STOP LAMP SWITCH" parameter on the scantool.

4.

Depress and release Foot Brake.
