AT -92

AUTOMATIC TRANSAXLE (F4A51)

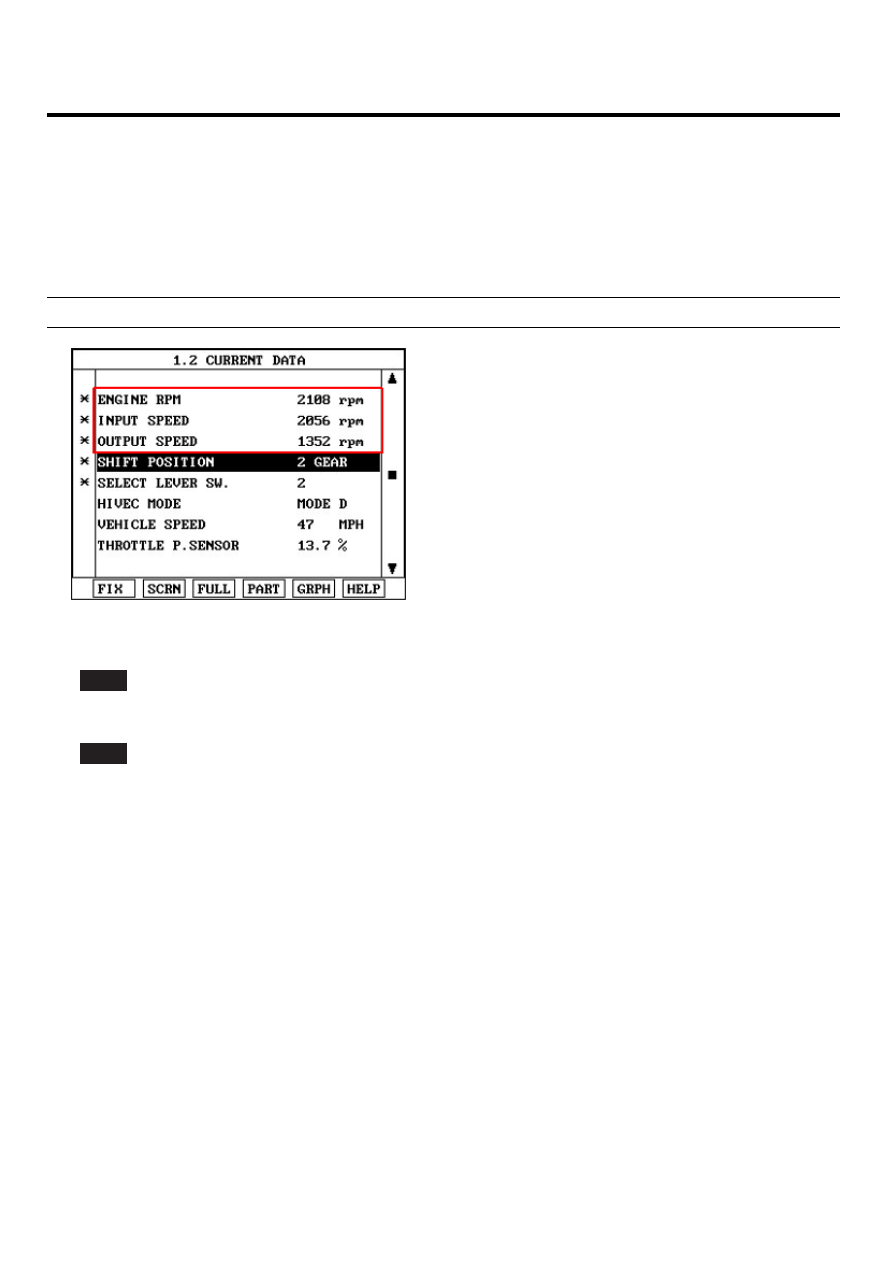

SIGNAL CIRCUIT INSPECTION

E442E1EC

1.

Connect Scantool.

2.

Engine "ON".

3.

Monitor the "INPUT ＆ OUTPUT SPEED SENSOR" parameter on the scantool.

4.

Accelerate the Engine speed until about 2000 rpm in the 2nd gear.

Specification : INPUT SPEED - (OUTPUT SPEED × GEAR RATIO) ≤ 200 RPM

ELQE035A

5.

Are "INPUT ＆OUTPUT SPEED SENSOR" within specifications?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for electrical noise of circuit in INPUT ＆ OUTPUT SPEED SENSOR or replace INPUT ＆ OUTPUT SPEED
SENSOR. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

AT -93

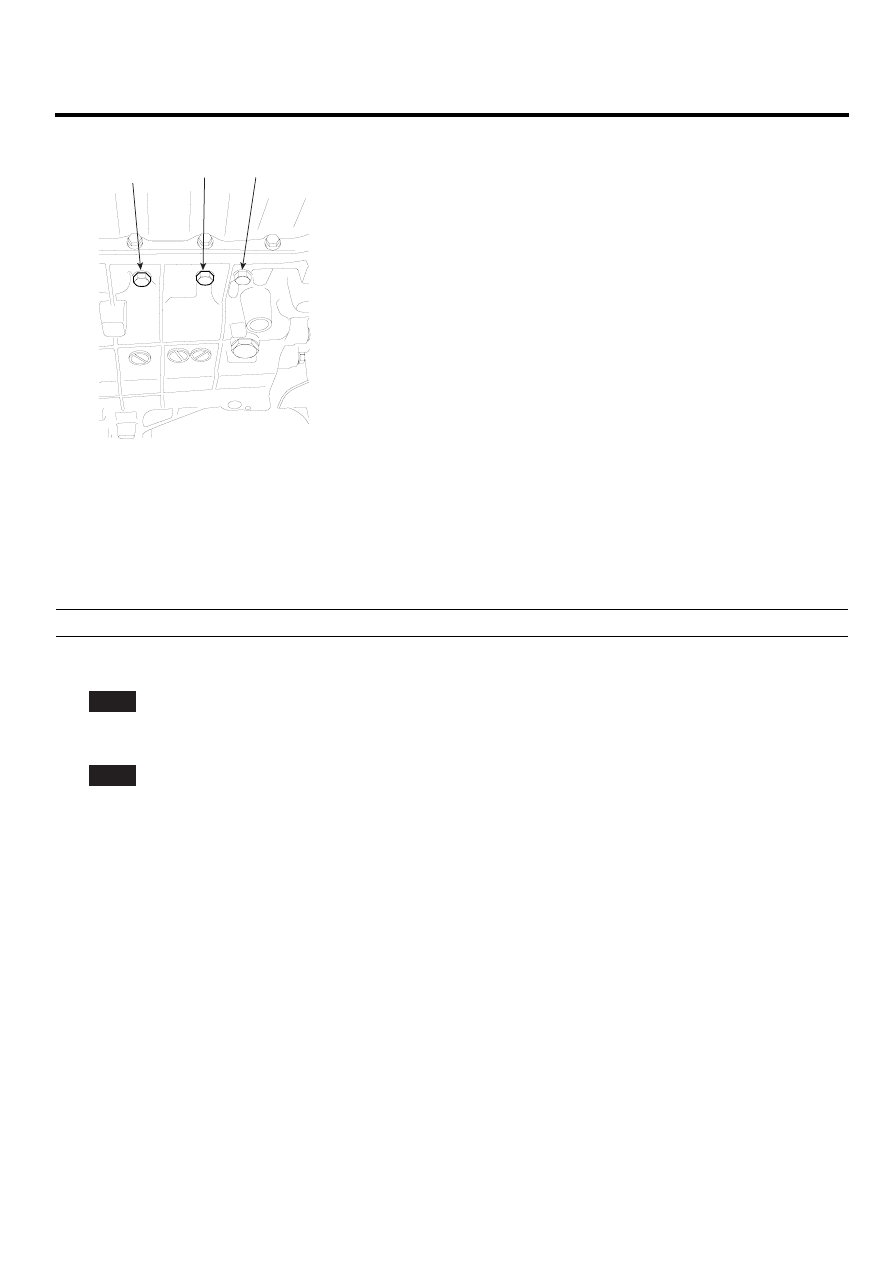

COMPONENT INSPECTION

E64FC4DF

2ND

UD

LR

EKBF107D

1.

Connect Oil pressure gauge to "UD" and "2ND" port.

2.

Engine "ON".

3.

Drive the car with gear position 2 in "SPORTS MODE".

4.

Compare it with reference data as below.

Specification : Refer to DTC P0731.

5.

Is oil pressure value within specification?

YES

▶ Repair AUTO TRANSAXLE(Clutch or Brake) as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Replace AUTO TRANSAXLE (BODY CONTROL VALVE faulty) as necessary and go to "Verification of Vehicle
Repair " procedure.

VERIFICATION OF VEHICLE REPAIR

EEF09061

Refer to DTC P0731.

AT -94

AUTOMATIC TRANSAXLE (F4A51)

DTC P0733 GEAR 3 INCORRECT RATIO

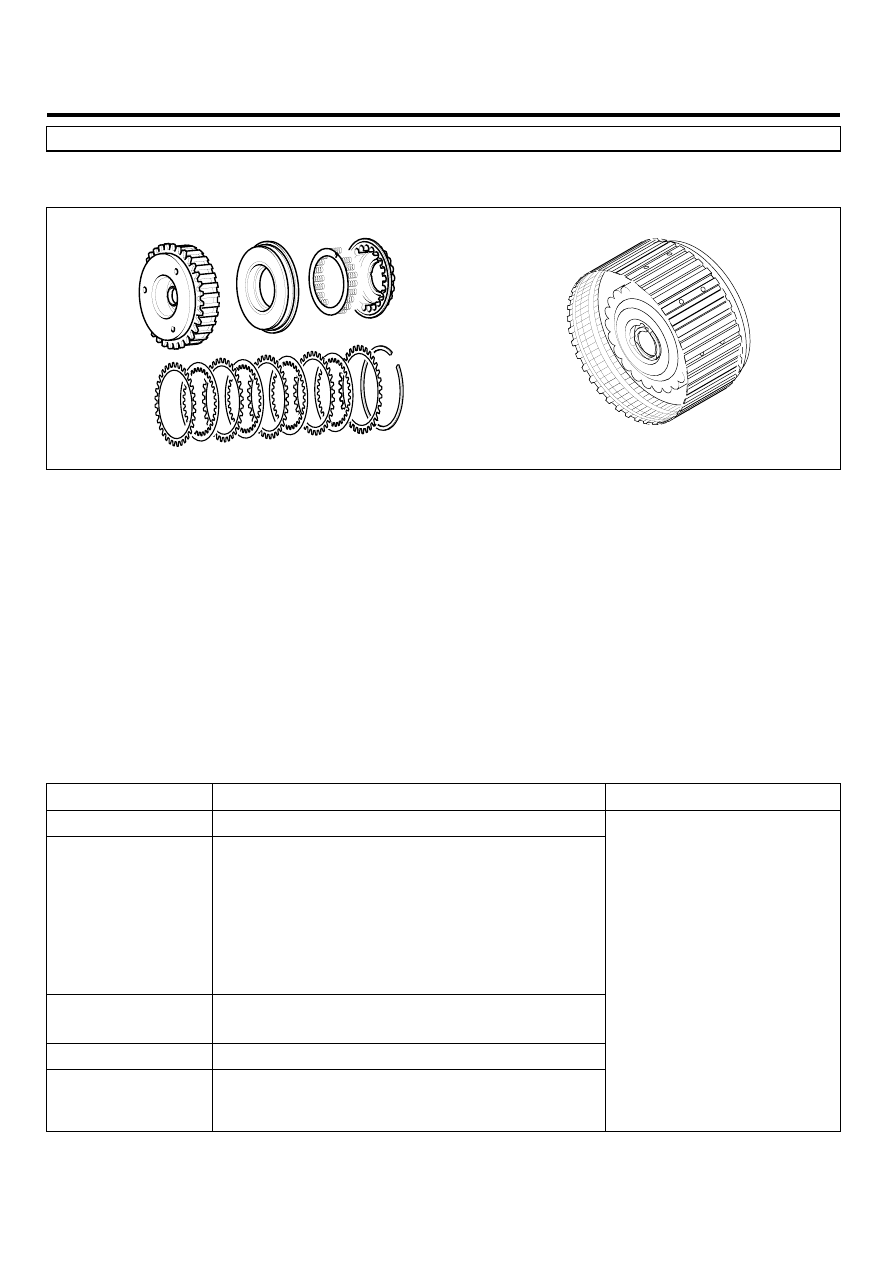

COMPONENT LOCATION

EF3CAD3C

OD CLUTCH

BKQE008A

GENERAL DESCRIPTION

E2653AF7

The value of the input shaft speed should be equal to the value of the output shaft speed, when multiplied by the 3rd gear
ratio, while the transaxle is engaged in the 3rd gear. For example, if the output speed is 1,000 rpm and the 3rd gear ratio
is 1.000, then the input speed is 1,000 rpm.

DTC DESCRIPTION

EC52C1ED

This code is set if the value of input shaft speed is not equal to the value of the output shaft, when multiplied by the 3rd
gear ratio, while the transaxle is engaged in 3rd gear. This malfunction is mainly caused by mechanical troubles such as
control valve sticking or solenoid valve malfunctioning rather than an electrical issue.

DTC DETECTING CONDITION

E49BBC9E

Item

Detecting Condition

Possible cause

DTC Strategy

• 3rd gear incorrect ratio

Enable Conditions

• Engine speed ＞ 450rpm
• Output speed ＞ 900rpm
• Shift stage 3rd. gear
• Input speed ＞ 0rpm
• A/T oil temp sensor voltage ＜4.5V
• Voltage of Battery ＞ 10V
• TRANSAXLE RANGE SWITCH is normal and

after 2sec is passed from IG ON

Threshold value

• ㅣ Input speed/3rd gear ratio - output

speed ㅣ ≥ 200rpm

Diagnostic Time

• More than 1sec

Fail Safe

• Locked into 3rd gear.

(If diagnosis code P0733 is output four times,
the transaxle is locked into 3rd gear)

• Faulty Input speed sensor
• Faulty output speed sensor
• Faulty UD clutch or OD

clutch

AUTOMATIC TRANSAXLE SYSTEM

AT -95

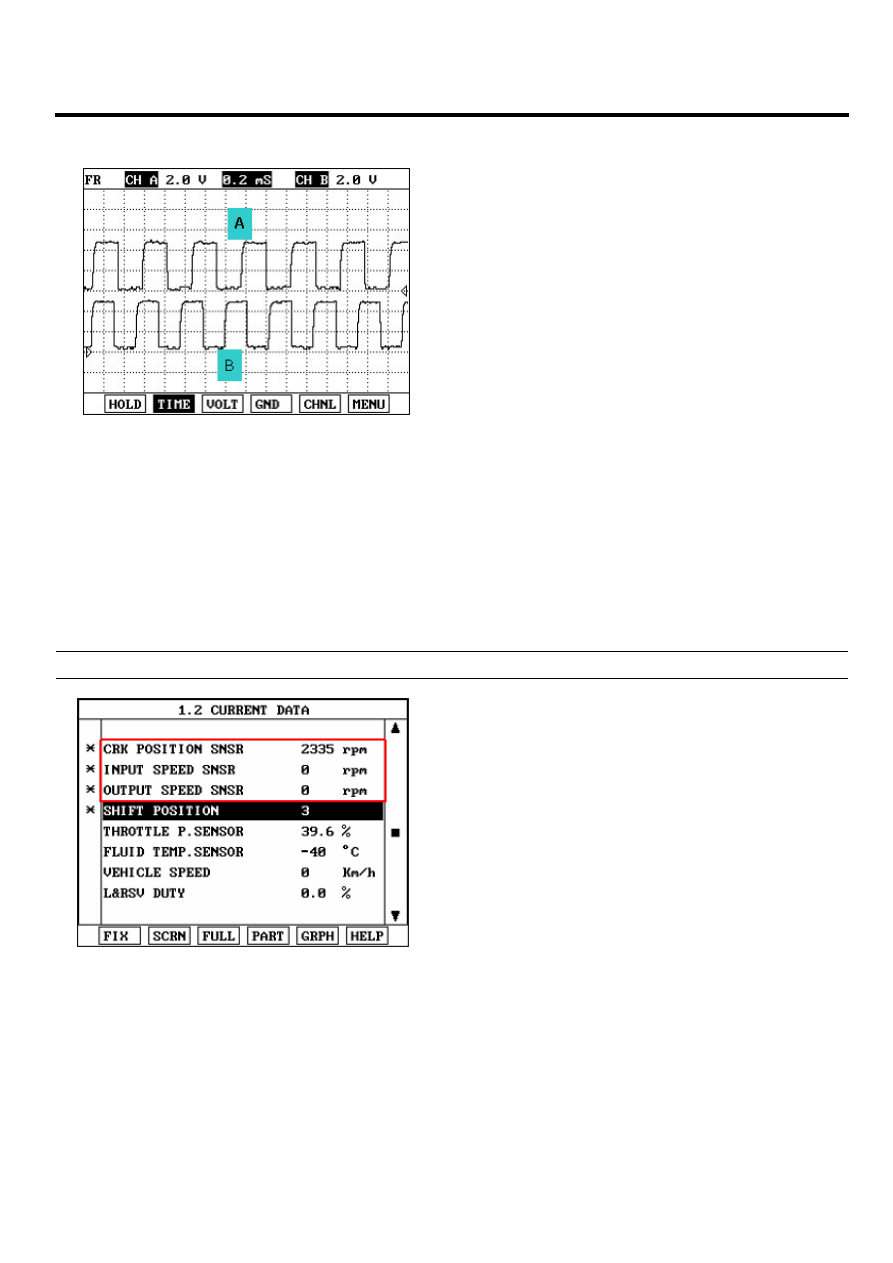

SIGNAL WAVEFORM

E7BB8AC0

LKLG107B

MONITOR SCANTOOL DATA

EC3727C9

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "ENGINE SPEED, INPUT SPEED SENSOR, OUTPUT SPEED SENSOR, GEAR POSITION" parameter
on the scantool.

4.

Disconnect the solenoid valve connector and perform the "STALL TEST".

Specification : 2000~2700 engine rpm

ELQE036A
