AT -84

AUTOMATIC TRANSAXLE (F4A51)

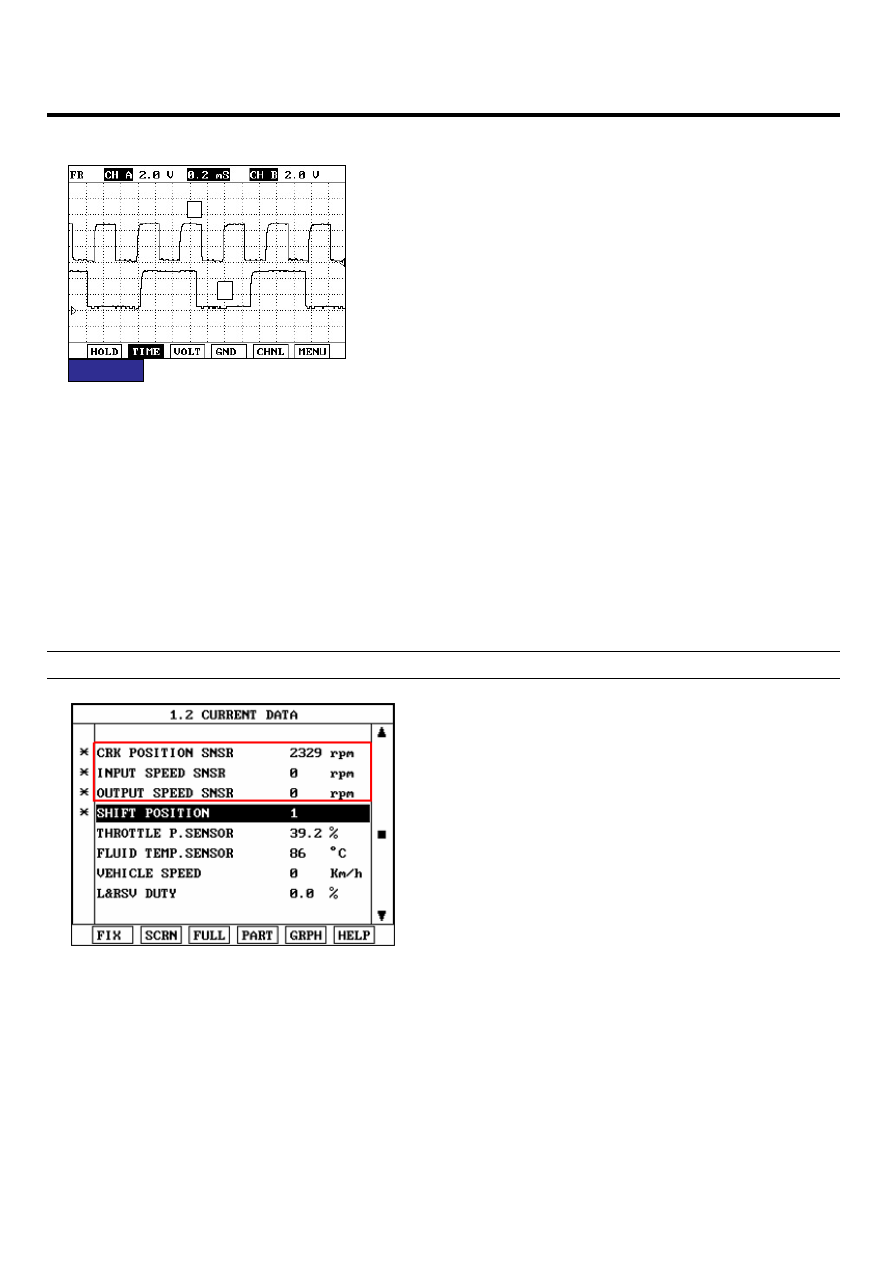

SIGNAL WAVEFORM

EDFCA11D

B

A : INPUT SPEED SENSOR
B : OUTPUT SPEED SENSOR

A

FIG.1)

ELQE031A

MONITOR SCANTOOL DATA

E24B9E96

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON".

3.

Monitor the "ENGINE SPEED, INPUT SPEED SENSOR, OUTPUT SPEED SENSOR, GEAR POSITION" parameter
on the scantool.

4.

Perform the "STALL TEST" with gear position "1"

Specification : 2000~2700 engine rpm

ELQE032A

AUTOMATIC TRANSAXLE SYSTEM

AT -85

OPERATING ELEMENT OF EACH SHIFTING RANGE

UD/C

OD/C

REV/C

2ND/B

LR/B

OWC

P

●

R

●

●

N

●

D1

●

●

○

D2

●

●

D3

●

●

D4

●

●

※ Low ＆ Reverse Brake is released when the vehicle speed is over 7Km/h(5 MPH).

Stall test procedure in D1 and reason
Procedure
1.

Warm up the engine

2.

After positioning the select lever in "D" , depress the foot brake pedal fully. After that, depress the accelerator
pedal to the maximum

* The slippage of 1st gear operating parts can be detected by stall test in D

Reason for stall test
1.

If there is no mechanical defaults in A/T, all slippage occurs in the torque converter.

2.

Therefore, engine revolution is output, but input and output speed revolution must be "zero" due to wheel’s lock.

3.

If 1st gear operating part has faults, input speed revolution will be out of specification.

4.

If output speed revolution is output. It means that the foot brake force is not applied fully. Remeasuring is re-
quired.

5.

Is "STALL TEST " within specification?

YES

▶ Go to "Signal Circuit Inspection" procedure.

NO

▶ Go to "Component inspection" procedure.

CAUTION

● Do not let anybody stand in front of or behind the vehicle while this test is being carried out.
● Check the A/T fluid level and temperature and the engine coolant temperature.
-

Fluid level : At the hot mark on the oil level gauge.

-

Fluid temperature : 176 F~ 212 F (80~100 C).

-

Engine coolant temperature : 176 F~ 212 F (80~100 C).

● Chock both rear wheels(left and right).
● Pull the parking brake lever on with the brake pedal fully depressed.
● The throttle should not be left fully open for more than eight seconds.
● If carrying out the stall test two or more times, move the select lever to the "N" position and run the engine
at 1,000 rpm to let the A/T fluid cool down before carrying out subsequent tests.

AT -86

AUTOMATIC TRANSAXLE (F4A51)

SIGNAL CIRCUIT INSPECTION

EB710A73

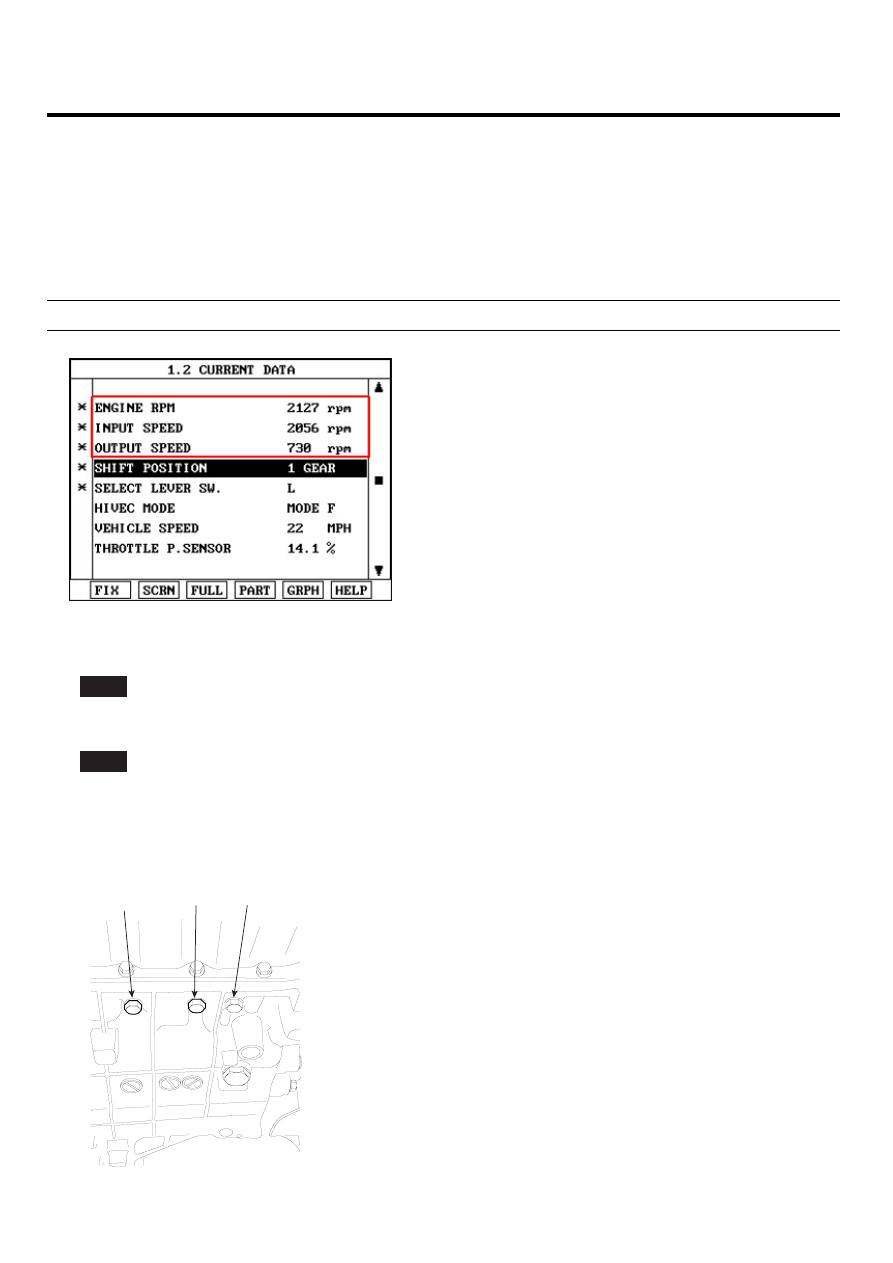

1.

Connect Scantool.

2.

Engine "ON".

3.

Monitor the "INPUT ＆ OUTPUT SPEED SENSOR" parameter on the scantool.

4.

Accelerate the Engine speed until about 2000 rpm in the 1st gear.

Specification : INPUT SPEED - (OUTPUT SPEED × GEAR RATIO) ≤ 200 RPM

ELQE033A

5.

Are "INPUT ＆ OUTPUT SPEED SENSOR" within specifications?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for electrical noise of circuit in INPUT ＆ OUTPUT SPEED SENSOR or replace INPUT ＆ OUTPUT SPEED
SENSOR. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EE456CB2

2ND

UD

LR

EKBF107D

AUTOMATIC TRANSAXLE SYSTEM

AT -87

1.

Connect oil pressure gauge to "UD" and "L/R" port.

2.

Engine "ON".

3.

Drive the car with gear position 1 in "SPORTS MODE".

4.

Compare it with reference data as below.

Specification : shown below

Measurement condition

Standard hydraulic pressure kPa (psi)

Selector

lever

position

Shift

position

Engine

speed

(rpm)

Under

drive

clutch

pressure

Reverse

clutch

pressure

Over-

drive

clutch

pressure

Low ＆

reverse

brake

pressure

Second

brake

pressure

Damper

clutch

Apply

pressure

(DA)

Damper

clutch

Release

pressure

(DR)

P

-

2,500

-

-

-

260-340

(38-50)

-

-

-

R

Reverse

2,500

-

1,270-

1,770

(185-

256)

-

1,270-

1,770

(185-

256)

-

-

-

N

-

2,500

-

-

-

260-340

(38-50)

-

-

-

1st gear

2,500

430-510

(62-74)

-

-

1,010-

1,050

(146-

152)

-

-

-

2nd gear

2,500

430-510

(62-74)

-

-

-

430-510

(62-74)

-

-

3rd gear

2,500

430-510

(62-74)

-

430-510

(62-74)

-

-

More

than 730

(100)

0-10

(0-1)

D

4th gear

2,500

-

-

430-510

(62-74)

-

780-880

(110-

130)

More

than 730

(100)

0-10

(0-1)

※ The values are subject to change according to vehicle model or condition

5.

Is oil pressure value within specification?

YES

▶ Repair AUTO TRANSAXLE(Clutch or Brake) as necessary and Go to "Verification of Vehicle Repair" procedure.

NO

▶ Replace AUTO TRANSAXLE (BODY CONTROL VALVE faulty) as necessary and go to "Verification of Vehicle
Repair " procedure.
