AT -72

AUTOMATIC TRANSAXLE (F4A51)

4.

Is voltage within specification?

YES

▶ Go to "Power circuit Inspection" procedure.

NO

▶ Check for open or short in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.
▶ If signal circuit in harness is OK, Go to "Check PCM/TCM" of the "Component Inspection" procedure.

POWER SUPPLY CIRCUIT INSPECTION

EAE9B04E

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "INPUT SPEED SENSOR" connector.

3.

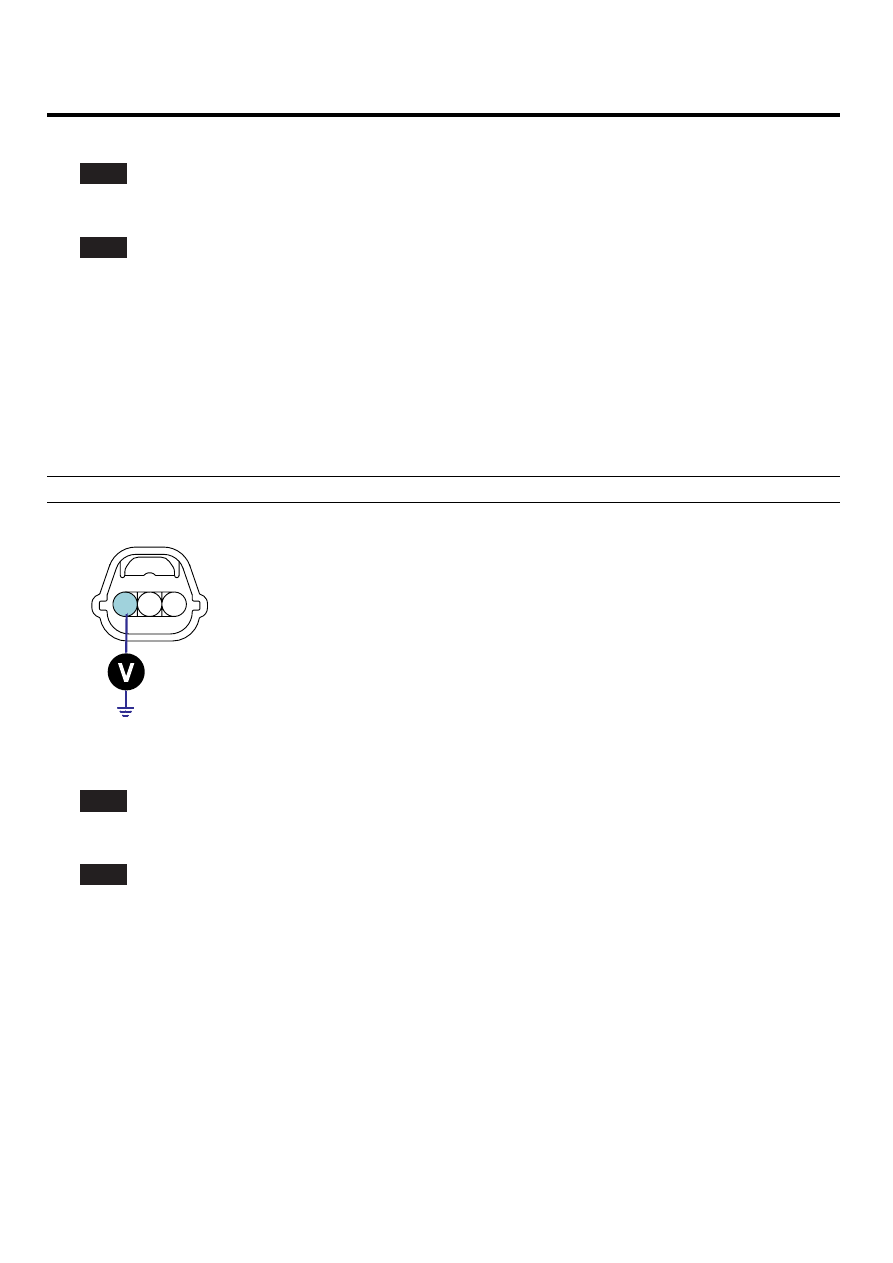

Measure voltage between terminal "3" of the INPUT SPEED SENSOR harness connector and chassis ground.

Specification : approx. B+

C42

1

2

3

1. Sensor ground
2. Input speed sensor

3. Power supply IG1

SCMAT6714L

4.

Is voltage within specification?

YES

▶ Go to "Ground circuit inspection" procedure.

NO

▶ Check for open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

AUTOMATIC TRANSAXLE SYSTEM

AT -73

GROUND CIRCUIT INSPECTION

E3AABC89

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "INPUT SPEED SENSOR" connector.

3.

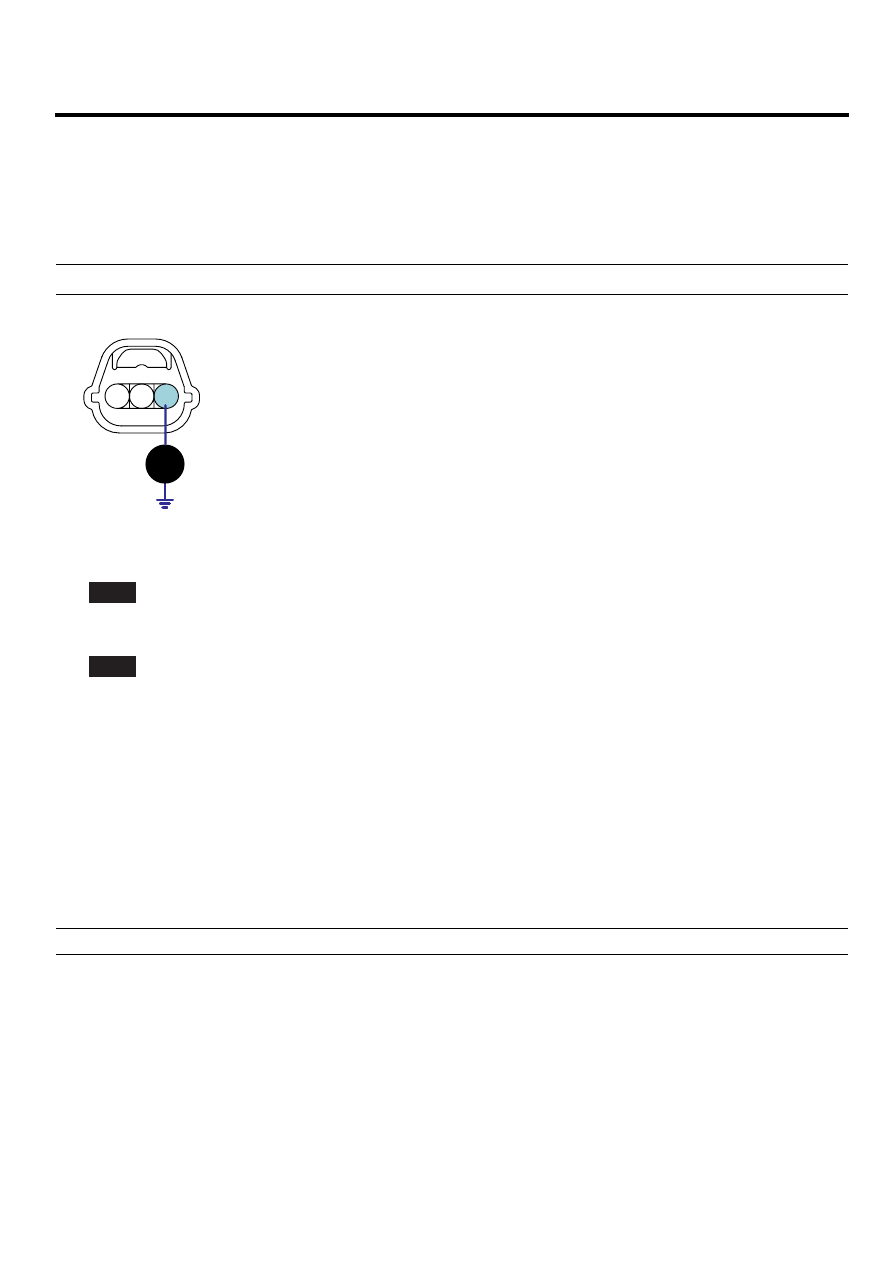

Measure resistance between terminal "1" of the INPUT SPEED SENSOR harness connector and chassis ground.

Specification : approx. 0 Ω

C42

1

2

3

1. Sensor ground

2. Input speed sensor
3. Power supply IG1

Ω

SCMAT6715L

4.

Is resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for open in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.
▶ If ground circuit in harness is OK, Go to "Check PCM/TCM" of the "Component Inspection" procedure.

COMPONENT INSPECTION

EB3A35B0

1.

Check "INPUT SPEED SENSOR"

1)

Ignition "OFF".

2)

Disconnect the "INPUT SPEED SENSOR" connector.

3)

Measure resistance between terminal "1","2" and "2","3" and "1","3" of the "INPUT SPEED SENSOR" connector.

Specification : Refer to "Reference data"

AT -74

AUTOMATIC TRANSAXLE (F4A51)

1. Sensor ground
2. Input speed sensor

3. Power supply IG1

Ω

C42
Component side

1

2

3

SCMAT6716L

4)

Is resistance within specifications?

[REFERENCE DATA]

Data

Reference Data

Current

22 mA

Input sensor

1.3 mm

Air Gap

Output sensor

0.85 mm

Input sensor

Above 4 ㏁

Resistance

Output sensor

Above 4 ㏁

High

4.8 ~ 5.2V

Voltage

Low

Below 0.8V

YES

▶ Go to "CHECK PCM" as below.

NO

▶ Replace "INPUT SPEED SENSOR" as necessary and Go to "Verification of Vehicle Repair" procedure.

2.

CHECK PCM/TCM

1)

Ignition "ON" ＆ Engine "OFF".

2)

Connect "INPUT SPEED SENSOR" connector.

3)

Install scantool and select a SIMU-SCAN.

4)

Simulate frequency to INPUT SPEED SENSOR signal circuit.

AUTOMATIC TRANSAXLE SYSTEM

AT -75

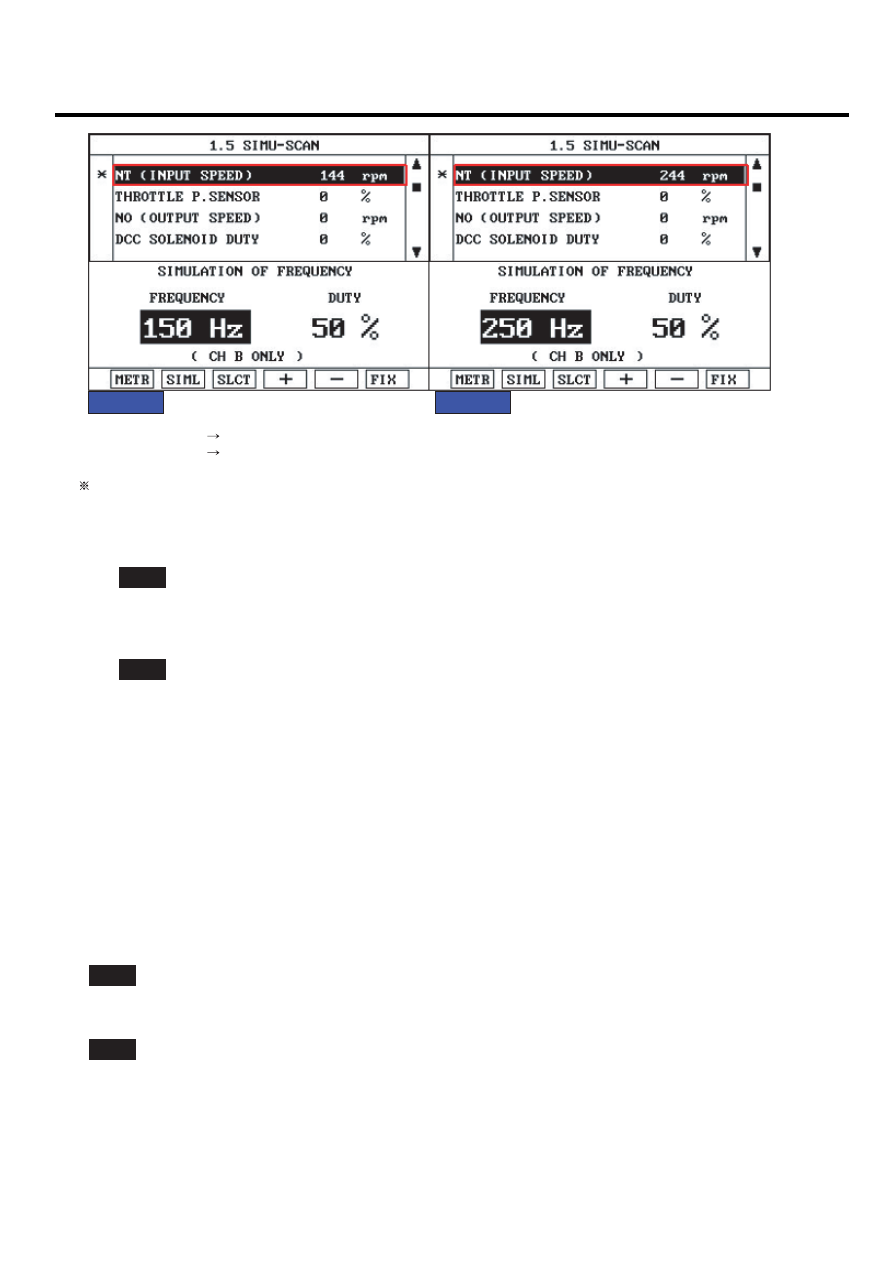

FIG.1)

FIG.2)

FIG.1) INPUT 150Hz

 144rpm

FIG.2) INPUT 250Hz

 244 rpm



The values are subject to change according to vehicle model or conditions

SCMAT6717L

5)

Is "INPUT SPEED SENSOR" signal value changed according to simulation frequency?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known-good PCM/TCM and check for proper operation. If the problem is corrected, replace
PCM/TCM as necessary and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EF6AF9F6

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scan tool and select "Diagnostic Trouble Codes(DTCs)" mode.

2.

Using a scan tool, Clear DTC.

3.

Operate the vehicle within DTC Enable conditions in General information.

4.

Is resistance within specification ?

YES

▶ Go to the applicable troubleshooting procedure.

NO

▶ System performing to specification at this time.
