Hyundai Santa Fe (2006 year). Manual - part 28





AT -64

AUTOMATIC TRANSAXLE (F4A51)

DTC P0712 FLUID(OIL) TEMPERATURE SENSOR CIRCUIT - LOW

COMPONENT LOCATION

EABFE2F5

Refer to DTC P0711.

GENERAL DESCRIPTION

E280CF0F

Refer to DTC P0711.

DTC DESCRIPTION

E940D9AD

Refer to DTC P0711.

DTC DETECTING CONDITION

E912F15B

Item

Detecting Condition

Possible cause

DTC Strategy

• Check for Voltage range

Enable Conditions

• Engine state = RUN

Threshold Value

• voltage ＜ 0.07V

Diagnostic Time

• more than 1sec

Fail Safe

• Learning control and Intelligent shift are inhibited
• Fluid temperature is regarded as 80 C(176 F)

• Sensor signal circuit is

short to ground

• Faulty sensor
• Faulty PCM

SPECIFICATION

EADC79F4

Refer to DTC P0711.

MONITOR SCANTOOL DATA

E659A0E5

Refer to DTC P0711.

TERMINAL & CONNECTOR INSPECTION

EEEAC089

Refer to DTC P0711.

AUTOMATIC TRANSAXLE SYSTEM

AT -65

SIGNAL CIRCUIT INSPECTION

E4E1C15E

1.

Ignition "ON" ＆ Engine "OFF".

2.

Disconnect the "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3.

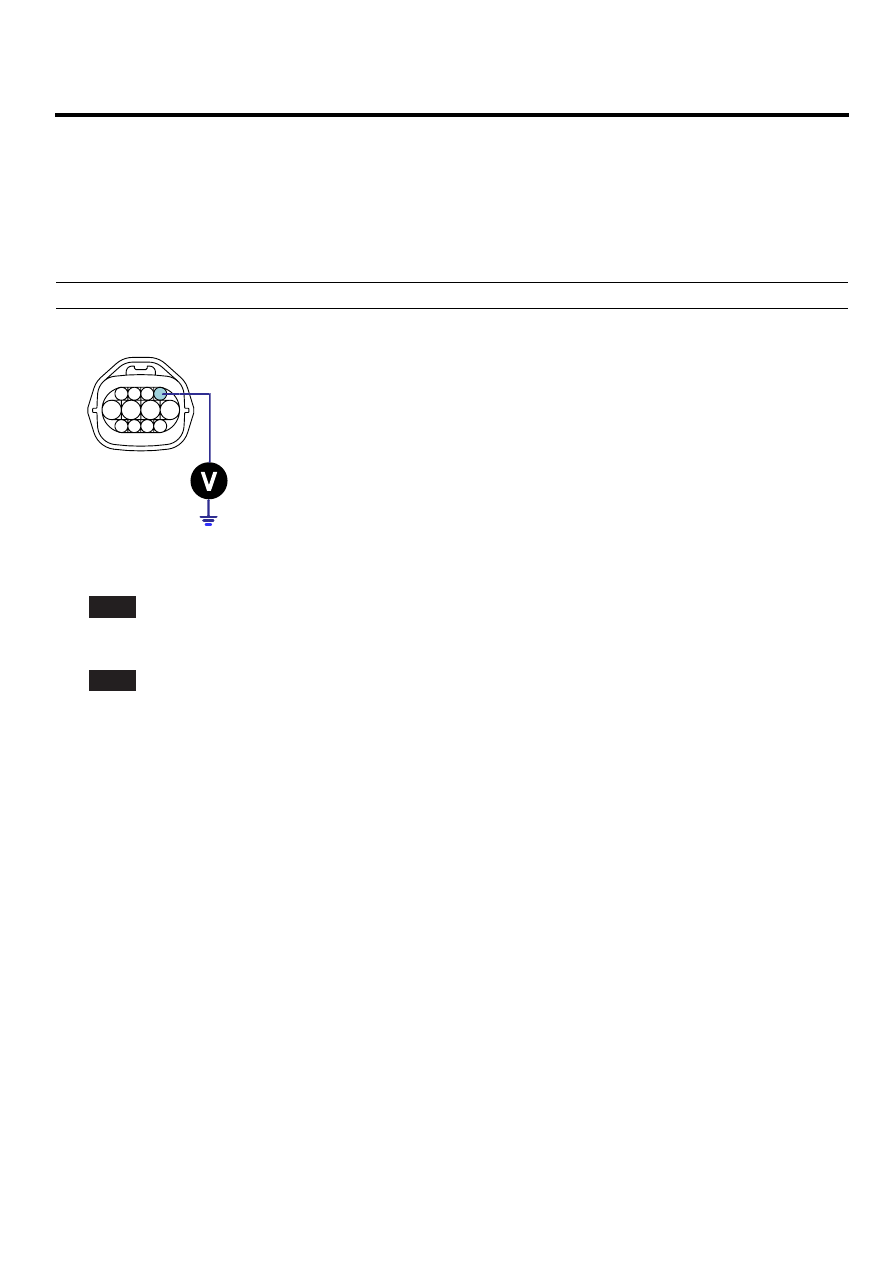

Measure the voltage between terminal "1" of the "TRANSAXLE FLUID TEMPERATURE SENSOR" harness connec-
tor and chassis ground.

Specification : Approx. 5 V

C09

1

2

3

4

5

6

7

8

9

10

11

12

1.TRANSAXLE FLUID TEMPERATURE SENSOR

2.Sensor ground

SCMAT6710L

4.

Is voltage within specifications?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Check for short to ground in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EE688D63

Refer to DTC P0711.

VERIFICATION OF VEHICLE REPAIR

EEECDE81

Refer to DTC P0711.

AT -66

AUTOMATIC TRANSAXLE (F4A51)

DTC P0713 FLUID(OIL) TEMPERATURE SENSOR CIRCUIT - HIGH

COMPONENT LOCATION

E112171F

Refer to DTC P0711.

GENERAL DESCRIPTION

E4C2B6D1

Refer to DTC P0711.

DTC DESCRIPTION

EB21AF10

This DTC code is set when the ATF temperature output voltage is higher than a value generated by thermistor resistance,
in a normal operating range, for an extended period of time . The TCM regards the ATF temperature as fixed at a value
of 80 C(176 F).

DTC DETECTING CONDITION

ED640D86

Item

Detecting Condition

Possible cause

DTC Strategy

• Check for Voltage range

Enable Conditions

• Intake air temperature ≥ -23.5 C(-10.3 F)
• Engine state = RUN

Threshold Value

• Voltage ≥ 4.9V

Diagnostic Time

• more than 1sec

Fail Safe

• Learning control and Intelligent shift are inhibited
• Fluid temperature is regarded as 80 C(176 F)

• Sensor signal circuit is

short to ground

• Faulty sensor
• Faulty PCM

SPECIFICATION

EB5D8F22

Refer to DTC P0711.

MONITOR SCANTOOL DATA

EA9AC2B4

Refer to DTC P0711.

TERMINAL & CONNECTOR INSPECTION

EF3D1B31

Refer to DTC P0711.

AUTOMATIC TRANSAXLE SYSTEM

AT -67

SIGNAL CIRCUIT INSPECTION

EBD69471

1.

Ignition "ON"＆ Engine "OFF".

2.

Disconnect the "TRANSAXLE FLUID TEMPERATURE SENSOR" connector.

3.

Measure the voltage between terminal "1" of the "TRANSAXLE FLUID TEMPERATURE SENSOR" harness connec-
tor and chassis ground.

Specification : Approx. 5 V

C09

1

2

3

4

5

6

7

8

9

10

11

12

1.TRANSAXLE FLUID TEMPERATURE SENSOR

2.Sensor ground

SCMAT6710L

4.

Is voltage within specifications ?

YES

▶ Go to "Ground circuit inspection" procedure.

NO

▶ Check for short to ground in harness. Repair as necessary and Go to "Verification of Vehicle Repair" procedure .
